高效率AR系列 FLEX AC電源輸入 內藏定位功能型

採用本公司獨創的閉回路控制系統

由於採用閉回路控制系統，即使在劇烈的負載變動、急遽加速下亦不失步。步進馬達中內藏檢測轉子位置的檢知器。在運轉中，與伺服馬達一樣，監視轉速及回轉量，當即將失步時，自動切換閉回路控制。另外，連續過負載時，會輸出ALARM 信號，兼具伺服馬達的可靠性。

可透過高效率降低馬達發熱，實現連續運轉

降低發熱

採用高效率化技術，大幅降低馬達發熱。

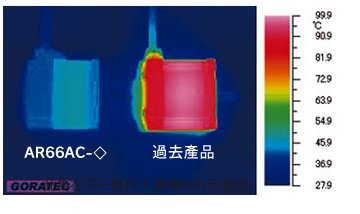

●利用熱影像觀察溫度分布

此為在同一條件下運轉時的示意圖。

●同一條件運轉時的馬達外表溫度

由於可有效節省能源，消耗電力量較過去減少66%※

●消耗電力量

連續運轉（高頻率的運轉）

可進行高頻率的運轉。可連續驅動馬達。
※注意：馬達連續運轉時，必須準備相當於250×250mm 厚度6mm 鋁板以上的散熱板。

馬達的保護等級為IP54

馬達的保護等級為IP54※（馬達的安裝面•連接器部除外）。
可防止阻礙正常動作的粉塵侵入。
※雙出力軸產品除外

半導體製造設備規格對應「SEMI F47」

對應SEMI 規格中對電源電壓降低的規格。在半導體製造裝置中使用時相當有效。請務必進行實機裝置的評估。

各種上位系統介面

可配合客戶的運轉系統，選擇控制方法。

詳情請參閱此處

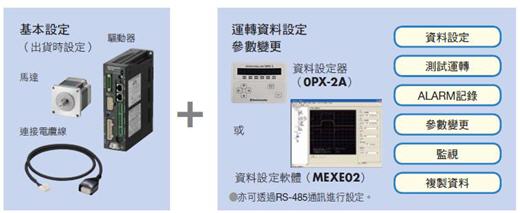

搭載了各種運轉資料及功能

由於驅動器中具備馬達運轉所需的資訊，因而能減輕上位PLC的負擔。複數軸控制時的系統構成簡單。
利用資料設定器（另售）、資料設定軟體或藉由RS-485通訊進行設定。

運轉的種類

內藏定位功能機種是以運轉資料設定馬達的轉速及移動量，並按照選擇的運轉資料執行運轉。運轉種類有4種模式。

定位運轉

原點復歸運轉

連續運轉／其他運轉

主要功能

群組傳送功能（經由RS-485通訊或網路轉換器）

可由RS-485通訊中連接的複數軸構成群組，以群組為單位傳送指令。亦可實現複數軸的同步起動和同步動作。

示教功能

使用資料設定器OPX-2A（另售）或資料設定軟體MEXE02，即可進行示教。
將工作台移動至目的位置，將此時的位置資料儲存為定位資料。

資料設定軟體MEXE02教學影片

關於AR系列的配線、資料設定、動作確認，利用MEXE02軟體進行完整的設定教學
