| 品名 | 型號 |
|---|---|
| 漏水檢測器 | 61F-GPN-V50(AC100V) |
| 61F-GPN-V50(AC200V) | |
| 漏水檢測帶 | 請參閱F03-16PE/-16PT/-15/-16PS/-16SF/-16SFC型。 |
| 檢測帶用黏條 |
註1. 黏條以1袋30個為單位販售。
2. 關於上述以外的電壓，請另洽本公司。
61F-GPN-V50
產品特色
可因應水質及周圍的配線情況而自由設定
本產品為動作阻抗感度0 ～ 50kΩ的可變型，可根據預測的漏水或溢水程度、乃至於其水質及周圍配線情況等，設定最佳的設定值。
檢測帶的供電電壓採用AC24V，不必擔心因電蝕現象導致電極劣化。
可擷取接點訊號，即使再遠端亦可進行監測。
註1. 黏條以1袋30個為單位販售。
2. 關於上述以外的電壓，請另洽本公司。
訂購提示
訂購1m的F03-15型五條時
型號：F03-15 數量：5 備註：1m×5條
如未填寫備註欄，將出貨5m×1條。
※訂購單位為1m，最長100m。
F03-16PE型最長為50m。
F03-16PT型最長為20m。
| 漏水檢測器 | |
|---|---|
| 型號 | 61F-GPN-V50 |
| 電源電壓 | AC100V、AC200V 50/60Hz |
| 允許電壓變動範圍 | 額定電壓之85～110% |
| 電極間電壓 | AC24V |
| 動作電流 | AC3mA以下 |
| 消耗電力 | 3.2VA以下 |
| 動作阻抗值 | 可變(0～50kΩ) |
| 動作阻抗值誤差 | 刻度0： 0～10kΩ＊ 刻度50：50±10kΩ |
| 復歸阻抗值 | 動作阻抗值+50kΩ以下 |
| 應答時間 | 動作時：80ms以下 復歸時：160ms以下 |
| 接點規格 | 2c接點 AC250V 3A cosφ＝1 AC250V 1A cosφ＝0.4 |
| 外觀尺寸 | 49.4×38×70 |
| 顯示 | 有(動作) |
| 警報器 | 無 |
| 測試開關 | 無 |
| 使用環境溫度 | -10～+50°C |
| 使用環境濕度 | 45～85%RH |
| 附屬品 | 安裝支架 PFC-N8型 |
| 適用規格 | UL508 CSA C22.2 No.14 EN61010-1 EN61326-1 工業電磁環境用途 |
＊在設定點「0」附近可能不會動作。
請配合實際使用情形調整感度。
（單位：mm）

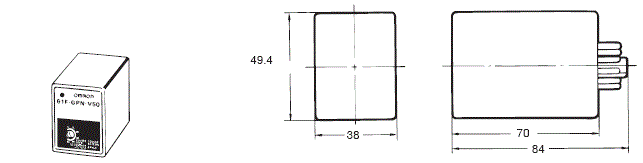

漏水檢測器
61F-GPN-V50型

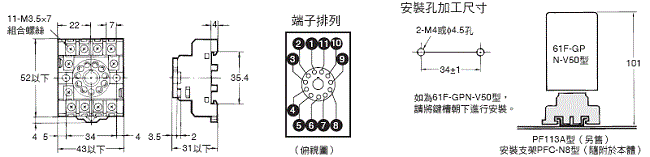

正面連接插座
PF113A型

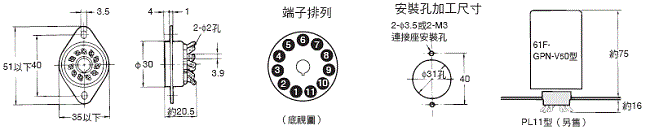

背面連接插座
PL11型

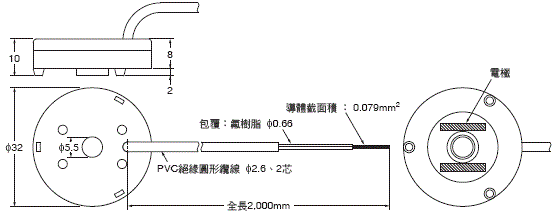

漏液點狀感測器
F03-16PS型
F03-16PS-F型

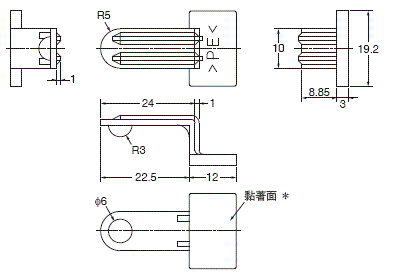

點狀感測器安裝工具
F03-26PS型
＊請使用市售的聚氯乙烯（PVC）用黏著劑。
請勿使用黏著膠布進行安裝。
