| 種類 | 型號 |
|---|---|
| 交互運轉繼電器 | 61F-AN(AC100V) |
| 61F-AN(AC200V) | |
| 61F-APN2(AC100V) | |
| 61F-APN2(AC200V) |
註. 關於上述以外的電壓，請另洽本公司。
61F-AN / -APN2
產品特色
延長馬達使用壽命，且於清洗水槽及幫浦故障時，可藉由單側運轉＊作為緊急因應措施
與棘輪繼電器G4Q型進行相同動作的電子繼電器。與G4Q型相比，電源施加時間較短，且無安裝方向限制。
備有精巧型（61F-AN型）及小型插座型（61F-APN2型）。
＊進行單側運轉時，必須設置外部序列切換開關。
種類
註. 關於上述以外的電壓，請另洽本公司。
額定
電子回路部
| 額定電壓 | AC100、110、200、220V 50/60Hz |
|---|---|
| 允許電壓變動範圍 | 額定電壓之85～110% |
| 消耗電力 | 3VA |
| 附屬品 | 安裝支架 PFC-N8＊ |
＊安裝支架 PFC-N8型僅附於61F-APN2型中。
輸出接點部（使用G2RK型保持繼電器）
| 負載 | 電阻負載 (cosφ＝1) |
電感負載 (cosφ＝0.4、L/R＝7ms) |
|---|---|---|
| 額定負載 | AC250V 3A | AC250V 1.5A |
| 額定通電電流 | 3A | |
| 額定使用電流的最大值 | 3A | |
| 開關容量的最大値 | 750VA | 375VA |
性能
| 應答時間 | 動作時25ms以下、復歸時30ms以下 |
|---|---|
| 最小脈衝施加時間 | 40ms以上 |
| 最小暫停時間 | 200ms以上 |
| 絕緣阻抗 | 10MΩ min. at 500 VDC (所有接點回路與電源回路間) |
| 耐電壓 | AC2,000V 50/60Hz 1min (所有接點回路與電源回路間) |
| 耐震動 | 耐久10～55Hz 重複振幅1mm |
| 耐衝撃 | 耐久98m/s2 |
| 使用壽命 | 機械性100萬次以上(開關頻率1,800次/小時) 電性10萬次以上(額定負載) |
| 使用環境溫度 | -10～+55℃ |
| 使用環境濕度 | 45～85%RH |
| 重量 | 61F-AN：約215g 61F-APN2：約190g |
（單位：mm）

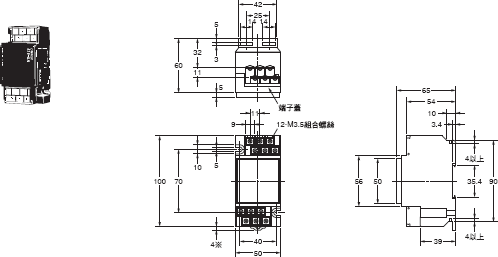

61F-AN型
註. 係插入鋁軌安裝（滑動）時的尺寸。

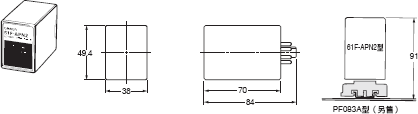

61F-APN2型
安裝於正面連接插座PF083A型時，
請使用選購品PFC-N8型。
PFC-N8型
註.安裝支架PFC-N8型（隨附於本體）
