| 種類 | 超高感度用 | 超高感度用可變式 |
|---|---|---|
| 型號 | 型號 | |
| 超高感度型 | 61F-UHS(AC100V) | 61F-HSL(AC100V) |
| 61F-UHS(AC200V) | 61F-HSL(AC200V) |
61F-UHS / HSL
產品特色
最適合檢測冰、淨水、濕氣
使用於冰、純度高的蒸餾水及濕氣的檢測等電流不易導通的情況。
根據不同用途，亦備有超高感度用及超高感度可變式2種類型。
額定／性能
| 類型 | 超高感度用 61F-UHS型 | 超高感度可變式 61F-HSL型 |
|---|---|---|
| 額定電壓 | AC100或200V 50/60Hz (共用) | |
| 允許電壓變動範圍 | 85～110% | |
| 電極間電壓 | AC24V | DC13V以下 |
| 電極間電流 | AC約1mA以下 | DC約1mA以下 |
| 消耗電力 | 3.2VA以下(動作時) | |
| 電極間動作阻抗(建議值) | 0～約1MΩ | 0～5MΩ (可變)＊1 |
| 電極間復歸阻抗(建議值) | 約5MΩ～∞Ω | 電極間動作阻抗+2.5MΩ以上 |
| 使用電纜長度 | 5m ＊2 | ＊3 |
| 輸出 | AC220V 1A (電阻負載) AC220V 0.3A (電感負載cosφ＝0.4) |
AC220V 5A (電阻負載) AC220V 2A (電感負載cosφ＝0.4) |
| 使用環境溫度 | -10～+55℃ | |
| 使用環境濕度 | 45～85%RH | |
| 絕緣阻抗 | 100MΩmin. (at 500 VDC) | |
| 耐電壓 | AC2,000V 50/60Hz 1min | |
| 使用壽命 | 電氣性5萬次以上，機械性500萬次以上 | 電氣性50萬次以上、機械性500萬次以上 |
| 重量 | 約380g | 約240g |
＊1. 若要檢測電阻較高的漏水情況，請考慮使用61FHSL型作此用途時，
端子A及G請連接漏水檢測帶/F03-15型。
＊2. 使用完全絕緣處理後之600V 0.75mm2 3芯軟電纜，
其線徑較粗（或芯線較多）時，可配線的長度將比這個值短。
詳細內容請參閱「無浮標液位開關正確使用須知」中「●縮短電極回路的配線距離」。
使用注意事項
＊3. 電極回路電流為直流微小等級，因此建議盡量縮短配線。
由於電極間為直流電會發生電蝕，請避免使用於經常浸泡在液體的情況。
另外，配線時也請留意電極棒的極性及接地。
（單位：mm）

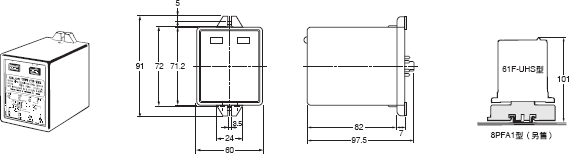

61F-UHS型

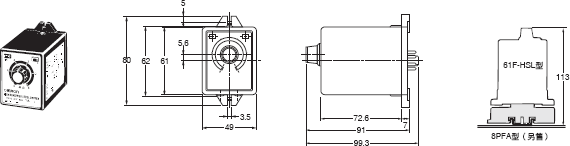

61F-HSL型
