| 種類 | 一般用 | 遠距離用（2km） | 遠距離用（4km） |
|---|---|---|---|
| 型號 | 型號 | 型號 | |
| G1型 | 61F-G1P * | 61F-G1PL 2K | 61F-G1PL 4KM * |
![61F-G[]P](/upload/product/omron/bot/omron_246/picture.jpg)
61F-G[]P
產品特色
小型、節省空間的插座型，最適合內建於幫浦控制盤及機械裝置
AC220V 5A （電阻負載）的大容量開閉
鋁軌安裝提升作業性
可在維持插座配線的狀態下進行維修更換
| 種類 | 高感度用 | 低感度用 |
|---|---|---|
| 型號 | 型號 | |
| G1型 | 61F-G1PH * | 61F-G1PD * |
| 種類 | 一般用 | 遠距離用（2km） | 遠距離用（4km） |
|---|---|---|---|
| 型號 | 型號 | 型號 | |
| G2型 | 61F-G2P * | 61F-G2PL 2KM * | 61F-G2PL 4KM * |
| 種類 | 高感度用 | 低感度用 |
|---|---|---|
| 型號 | 型號 | |
| G2型 | 61F-G2PH * | 61F-G2PD * |
| 種類 | 一般用 | 遠距離用（2km） | 遠距離用（4km） |
|---|---|---|---|
| 型號 | 型號 | 型號 | |
| I型 | 61F-IP * | 61F-IPL 2KM * | 61F-IPL 4KM * |
| 種類 | 高感度用 | 低感度用 |
|---|---|---|
| 型號 | 型號 | |
| I型 | 61F-IPH * | 61F-IPD * |
註. 訂購時，請在型號結尾指明所要的操作電壓。
範例：61F-G1P [110VAC]
↑ 所要的電源電壓
＊本目錄中的61F-G[]P[]型(110 VAC)已於2018年3月底停產。
基本型
| 類型 | 一般用 61F-[]P |
遠距離用 61F-[]PL 2KM(2km用) 61F-[]PL 4KM(4km用) |
高感度用 61F-[]PH |
低高感度用 61F-[]PD |
|---|---|---|---|---|
|
控制對象、 使用條件 |
一般的淨水、 污水 |
一般的淨水、污水幫浦室 與水槽、受水槽和給水槽 需要遠程操控的各種情況 |
蒸餾水等 阻抗高的液體 |
鹽水、污水、酸性化學液、 鹼性 化學液等 原本阻抗低的液體 |
| 額定電壓 | AC100或200V 500Hz (共用) | |||
| 允許電壓變動範圍 | 額定電壓之85～110% | |||
| 電極間電壓 | AC8V | AC24V | AC8V | |
| 電極間電流 | AC約1mA以下 | AC約0.4mA以下 | AC約1.2mA以下 | |
| 消耗電力 | 約6.4VA | |||
| 電極間動作阻抗 (建議值) |
0～約4kΩ | 0～1.8kΩ(2km用) 0～0.7kΩ(4km用) |
約15k～約70kΩ ＊3 | 0～約1.8kΩ |
| 電極間復歸阻抗 (建議值) |
約15kΩ～∞Ω | 4k～∞Ω(2km用) 2.5k～∞Ω(4km用) |
約300k～∞Ω | 約5k ～∞Ω |
| 應答時間 | 動作時80ms以下 復歸時160ms以下 | |||
| 使用電纜的長度＊1 | 1km以下 | 2km以下、4km以下 | 50m以下 | 1km以下 |
| 輸出 | AC200V 5A (電阻負載)、AC200V 2A (電感負載cosφ＝0.4) | |||
| 使用環境溫度 | -10～+55°C | |||
| 使用環境濕度 | 45～85%RH | |||
| 絕緣阻抗 ＊2 | 100MΩmin. (at 500 VDC) | |||
| 耐電壓 ＊2 | AC2,000V 50/60Hz 1min | |||
| 使用壽命 | 電氣性50萬次以上機械性500萬次以上 | |||
| 重量 | 約495g | |||
註. 型號的[]內為G1、G2以及I
＊1. 使用完全絕緣處理後之600V 0.75mm2 3芯軟電纜，其線徑較粗時，可配線的長度將比這個值短。
詳細內容請參閱「無浮標液位開關正確使用須知」中「●縮短電極回路的配線距離」。
＊2. 絕緣阻抗、耐電壓係電源部和電極部之間、電源部和接點回路之間、電極部和接點回路之間的數值。
請參閱「無浮標液位開關正確使用須知」。
＊3. 雖然在約15kΩ以下的情形仍可使用，但可能會有復歸不良的情形。
＊4. 高感度用為先動作方式。
電源啟動時，電極之間（接地電極與動作電極）有液體的情況下，內建繼電器會關閉。
電源啟動時，電極之間（接地電極與動作電極）無液體的情況下，內建繼電器會開啟。

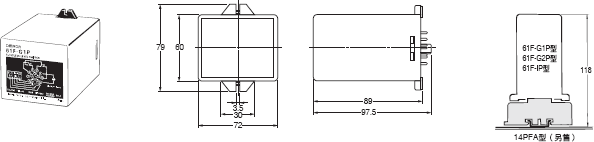

（單位：mm）
61F-G1P、-G1PL、-G1PH、-G1PD型
61F-G2P、-G2PL、-G2PH、-G2PD型
61F-IP、-IPL、-IPH、-IPD型
![61F-G[]P 外觀尺寸 2](/upload/product/omron/bot/omron_246/08e63808704451e10beb39d5cc899eda.gif)
