61F-GP-N[]

61F-GP-N[]

產品特色
配合控制盤小型化的省空間設計， 容易維修
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

高49.4mm×寬38mm×深84mm的小巧尺寸

LED指示燈，動作狀態一目了然。

11 PIN類型可確保獨立輸出2C接點

符合CE，取得UL/CSA標準認證。

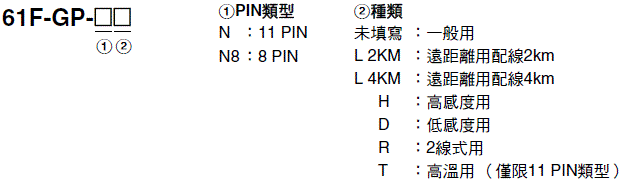

型號組成說明

61F-GP-N[] 種類 1

種類 一般用 遠距離用(2km) 遠距離用(4km)
型號 型號 型號
11 PIN型 61F-GP-N(AC100V) 61F-GP-NL 2KM
(AC100V)		 61F-GP-NL 4KM
(AC100V)
61F-GP-N(AC200V)
61F-GP-N(AC110V) 61F-GP-NL 2KM
(AC200V)		 61F-GP-NL 4KM
(AC200V)
61F-GP-N(AC220V)

種類 高感度用 低感度用 2線式用
型號 型號 型號
11 PIN型 61F-GP-NH
(AC100V)		 61F-GP-ND
(AC100V)		 61F-GP-NR
(AC100V)
61F-GP-NH
(AC200V)		 61F-GP-ND
(AC200V)		 61F-GP-NR
(AC200V)

種類 熱帶地區處理型 高溫用
型號 型號
11 PIN型 61F-GP-N-TDL
(AC100V)		 61F-GP-NT
(AC100V)
61F-GP-N-TDL
(AC200V)		 61F-GP-NT
(AC200V)
註. 關於上述以外的電壓，請另洽本公司。

種類 一般用 遠距離用(2km) 遠距離用(4km)
型號 型號 型號
8 PIN型 61F-GP-N8
(AC100V)		 61F-GP-N8L 2KM
(AC100V)		 61F-GP-N8L 4KM
(AC100V)
61F-GP-N8
(AC200V)		 61F-GP-N8L 2KM
(AC200V)		 61F-GP-N8L 4KM
(AC200V)

種類 高感度用 低感度用 2線式用
型號 型號 型號
8 PIN型 61F-GP-N8H
(AC100V)		 61F-GP-N8D
(AC100V)		 61F-GP-N8R
(AC100V)
61F-GP-N8H
(AC200V)
61F-GP-N8HY
(AC100V)		 61F-GP-N8D
(AC200V)		 61F-GP-N8R
(AC200V)
61F-GP-N8HY
(AC200V)
註. 關於上述以外的電壓，請另洽本公司。

基本型

類型 11 PIN型
一般用
61F-GP-N型		 高溫用
61F-GP-NT型		 遠距離用
61F-GP-NL 2KM型(2km用)
61F-GP-NL 4KM型(4km用)
控制對象、使用條件 一般的淨水、污水 一般的淨水、污水使
用環境溫度高的場所		 一般的淨水、污水幫浦室與水槽、受水槽
和給水槽之間的距離較長等，需要遠程操控的各種情況
額定電壓 AC100或200V 50/60Hz (共用)
允許電壓變動範圍 額定電壓之85～110%
電極間電壓 AC8V
電極間電流 AC約1mA以下
消耗電力 3.5VA以下
電極間動作阻抗
(建議值)		 0～約4kΩ 0～約4kΩ 0～1.3kΩ (2km用)
0～0.5kΩ (4km用)
電極間復歸阻抗
(建議值)		 約15k～∞Ω 約15k～∞Ω 4k～∞Ω (2km用)
2.5k～∞Ω (4km用)
應答時間 動作時80ms以下 復歸時160ms以下
使用電纜的長度＊1 1km以下 600m以下 2km以下、4km以下
輸出 AC250V 3A (電阻負載)、AC250V 1A (電感負載cosφ＝0.4)
使用環境溫度 -10～+55℃ -10～+70℃ -10～+55℃
使用環境濕度 45～85%RH
絕緣阻抗＊2 100MΩ min. (at 500 VDC)
耐電壓＊2 AC2,000V 50/60Hz 1min
使用壽命 電氣性10萬次以上，機械性500萬次以上
重量 約155g
附屬品 安裝支架PFC-N8型
適用規格 UL508、CSA C22.2 No.14、EN61010-1、EN61326-1 工業電磁環境用途
內部連接圖 61F-GP-N、-NT、-NL、-ND型
245_sp_1

類型 11 PIN型
高感度用
61F-GP-NH型		 低感度用
61F-GP-ND型		 2線式
61F-GP-NR型
控制對象、使用條件 蒸餾水等阻抗高的液體 鹽水、污水、酸性化
學液、鹼性化學液等
原本阻抗低的液體		 一般的淨水、污水
與2線式專用電極保持器
(內建6.8kΩ電阻)
組合使用
額定電壓 AC100或200V 50/60Hz (共用)
允許電壓變動範圍 額定電壓之85～110%
電極間電壓 AC8V
電極間電流 AC約 0.12mA以下 AC約1mA以下
消耗電力 3.5VA以下
電極間動作阻抗
(建議值)		 約10k～約40kΩ＊3 0～約1.3kΩ 0～約2kΩ
電極間復歸阻抗
(建議值)		 約100k～∞Ω 約4k～∞Ω 約15k～∞Ω
應答時間 動作時80ms以下 復歸時160ms以下
使用電纜的長度＊1 50m以下 1km以下 800m以下
輸出 AC250V 3A (電阻負載)、AC250V 1A (電感負載cosφ＝0.4)
使用環境溫度 -10～+55℃
使用環境濕度 45～85%RH
絕緣阻抗＊2 100MΩ min. (at 500 VDC)
耐電壓＊2 AC2,000V 50/60Hz 1min
使用壽命 電氣性10萬次以上，機械性500萬次以上
重量 約155g
附屬品 安裝支架PFC-N8型
適用規格 UL508、CSA C22.2 No.14、EN61010-1、EN61326-1 工業電磁環境用途
內部連接圖 61F-GP-NH型＊4
245_sp_2
 61F-GP-ND型
245_sp_3
 61F-GP-NR型
245_sp_4

＊1. 使用完全絕緣處理後之600V 0.75mm2 3芯軟電纜，其線徑較粗（或芯線較多）時，線路的雜散電容增大的情況下，將比這個值更短。詳細內容請參閱「無浮標液位開關正確使用須知」中「●縮短電極回路的配線距離」。
＊2. 絕緣阻抗、耐電壓係電源端子和電極端子之間；電源端子和接點端子之間；電極端子和接點端子之間的值。請參閱「無浮標液位開關正確使用須知」。
＊3. 雖然在約15kΩ以下的情形仍可使用，但可能會有復歸不良的情形。
＊4. 高感度用的61F-GP-NH型、-N8H型為先動作方式，電源啟動時，電極之間（接地電極與動作電極）有液體的情況下，內建繼電器會關閉。
電源啟動時，電極之間（接地電極與動作電極）無液體的情況下，內建繼電器會開啟。
若是先動作方式不適用，請使用高感度用的順動作方式61F-GP-N8HY型。

類型 8 PIN型自我保持內建型
一般用
61F-GP-N8型		 遠距離用
61F-GP-N8L 2KM型(2km用)
61F-GP-N8L 4KM型(4km用)
控制對象、使用條件 一般的淨水、污水 一般的淨水、污水
幫浦室與水槽、受水槽和給水槽之間的距離較長
等，需要遠程操控的各種情況
額定電壓 AC100或200V 50/60Hz (共用)
允許電壓變動範圍 額定電壓之85～110%
電極間電壓 AC8V
電極間電流 AC約1mA以下
消耗電力 3.5VA以下
電極間動作阻抗
(建議值)		 0～約4kΩ 0～1.3kΩ(2km用)
0～0.5kΩ(4km用)
電極間復歸阻抗
(建議值)		 約15k～∞Ω 4k～∞Ω(2km用)
2.5k～∞Ω(4km用)
應答時間 動作時80ms以下 復歸時160ms以下
使用電纜的長度＊1 1km以下 2km以下、4km以下
輸出 AC250V 3A (電阻負載)、AC250V 1A (電感負載cosφ＝0.4)
使用環境溫度 -10～+55℃
使用環境濕度 45～85%RH
絕緣阻抗＊2 100MΩ min. (at 500 VDC)
耐電壓＊2 AC2,000V 50/60Hz 1min
使用壽命 電氣性10萬次以上，機械性500萬次以上
重量 約155g
附屬品 安裝支架PFC-N8型
適用規格 適用規格UL508、CSA C22.2 No.14、EN61010-1、EN61326-1 工業電磁環境用途
內部連接圖 61F-GP-N8、-N8L型
245_sp_5

類型 8 PIN型自我保持內建型

高感度用
61F-GP-N8H型

61F-GP-N8HY型

 低感度用
61F-GP-N8D型		 2線式
61F-GP-N8R型
控制對象、使用條件 蒸餾水等阻抗高的液體 鹽水、污水、酸性化學
液、鹼性化學液等原本阻
抗低的液體		 一般的淨水、污水
與2線式專用電極保持器
(內建6.8kΩ電阻)
組合使用
額定電壓 AC100或200V 50/60Hz (共用)
允許電壓變動範圍 額定電壓之85～110%
電極間電壓 AC24V AC8V
電極間電流 AC約0.4mA以下 AC 約1mA以下
消耗電力 3.5VA以下
電極間動作阻抗
(建議值)		 約15k～約70kΩ＊3 0～約1.3kΩ 0～約2kΩ
電極間復歸阻抗
(建議值)		 約300k～∞Ω 約4k～∞Ω 約15k～∞Ω
應答時間 動作時80ms以下 復歸時160ms以下
使用電纜的長度＊1 50m以下 1km以下 800m以下
輸出 AC250V 3A (電阻負載)、AC250V 1A (電感負載cosφ＝0.4)
使用環境溫度 -10～+55℃
使用環境溫度 45～85%RH
絕緣阻抗＊2 100MΩ min. (at 500 VDC)
耐電壓＊2 AC2,000V 50/60Hz 1min
使用壽命 電氣性10萬次以上，機械性500萬次以上
重量 約155g
附屬品 安裝支架PFC-N8型
適用規格 適用規格UL508、CSA C22.2 No.14、EN61010-1、EN61326-1 工業電磁環境用途
內部連接圖 61F-GP-N8H型＊4
245_sp_6
 61F-GP-N8D型、-N8HY型
245_sp_7
 61F-GP-N8R型
245_sp_8

＊1. 使用完全絕緣處理後之600V 0.75mm2 3芯軟電纜，其線徑較粗（或芯線較多）時，線路的雜散電容增大的情況下，將比這個值更短。詳細內容請參閱「無浮標液位開關正確使用須知」中「●縮短電極回路的配線距離」。
＊2. 絕緣阻抗、耐電壓係電源端子和電極端子之間；電源端子和接點端子之間；電極端子和接點端子之間的值。請參閱「無浮標液位開關正確使用須知」。
＊3. 雖然在約15kΩ以下的情形仍可使用，但可能會有復歸不良的情形。
＊4. 高感度用的61F-GP-NH型、-N8H型為先動作方式，電源啟動時，電極之間（接地電極與動作電極）有液體的情況下，內建繼電器會關閉。
電源啟動時，電極之間（接地電極與動作電極）無液體的情況下，內建繼電器會開啟。
若是先動作方式不適用，請使用高感度用的順動作方式61F-GP-N8HY型。
＊5. 61F-GP-N8HY型為24V。

（單位：mm）

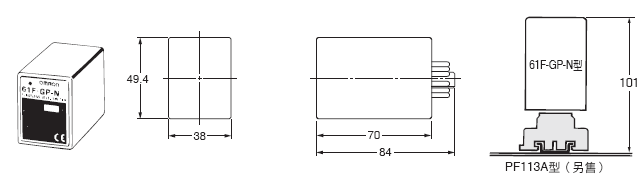

61F-GP-N、-NT、-NL、-NH、-ND、-NR、-N -TDL、-N14、-N15、-NH3型

61F-GP-N[] 外觀尺寸 1

安裝於正面連接插座PF113A型時，請將PF113A型的溝槽朝下固定，再安裝61F-GP-N型及附屬的PFC-N8型。

PFC-N8型

61F-GP-N[] 外觀尺寸 2

註. 安裝支架PFC-N8型（隨附於本體）

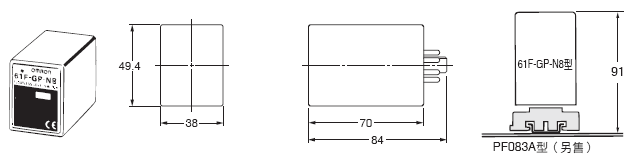

61F-GP-N8、-N8L、-N8H、-N8HY、-N8D、-N8R型

61F-GP-N[] 外觀尺寸 3

安裝於正面連接插座PF083A型時，請使用附屬的PFC-N8。

PFC-N8型

61F-GP-N[] 外觀尺寸 4

註. 安裝支架PFC-N8型（隨附於本體）
