| 種類 | DC電源型 | |
|---|---|---|
| 緊湊插座型 | 輸出類型 | 型號 |
| 11 PIN型 | 電晶體輸出(NPN輸出) | 61F-GPN-BT |
| 繼電器接點(1a輸出) | 61F-GPN-BC | |
61F-GPN-BT / -BC
產品特色
即使在無AC電源的地方亦可藉由電池（DC24V）驅動。且電極間電壓為交流正弦波， 可進行無電蝕的穩定檢測
透過回路處理進行自保持，可選擇輸出ON或OFF的自保持。
動作阻抗0～100k的感度可變型，可因應各種形態的液體。
採用NPN輸出，解決以往因液位起伏導致繼電器接點顫動 而導致的接點磨損。
符合CE標章，通過UL/CSA標準認證。
額定
| 定格電壓 | DC24V |
|---|---|
| 允許電壓變動範圍 | 額定電壓的85%～110% |
| 電極間電壓 | AC5V以下 |
| 動作阻抗 | 可變(0～100kΩ) |
| 誤差 | 刻度0(+10kW) 刻度100(±10kW) |
| 復歸阻抗 | 動作阻抗值的200%以下 |
| 給排水切換 | 透過端子⑦-⑧開路進行自動排水運轉 透過端子⑦-⑧短路進行自動排水運轉 |
| 輸出規格 | ・61F-GPN-BT型 開路集極(NPN) DC30V、100mA、漏電流100mA以下 ・61F-GPN-BC型 繼電器輸出(1a) DC30V 5A、AC240V 5A(電阻負載) |
| 附屬品 | 安裝支架 PFC-N8型 |
| 配線距離 ＊ | 100m以下 |
性能
| 使用環境溫度 | -10～+55°C |
|---|---|
| 使用環境濕度 | 25～85% |
| 絕緣阻抗 | 100MW min. at 500 VDC |
| 耐電壓 ＊ | AC2,000V 50/60Hz 1分鐘 |
| 消耗電力 | 2W以下 |
| 應答時間 | 動作時：1.5s以下 |
| 復歸時：3.0s以下 | |
| 適用規格 | UL61010-1、CAN/CSA C22.2 No.61010-1 EN61010-1、EN61326-1 工業電磁環境用途 |

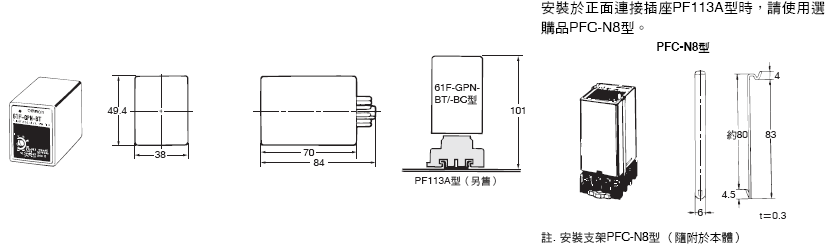

（單位：mm）
61F-GPN-BT/-BC型
