| 電源電壓 | 型號規格 |
|---|---|
| 24 VAC/DC | K8AK-LS1 24 VAC/DC |
| 100 to 240 VAC | K8AK-LS1 100-240 VAC |
K8AK-LS
產品特色
最適用於產業設備及裝置的液位控制
搭載藉由迴路處理的自我保持功能，不受限於外部配線。
使用指撥開關切換設定即可用於切換供水與排水之用途。
可於10k～100kΩ範圍調整動作阻抗感度，廣泛適用於各種液體。
防止因突波造成繼電器接點震顫(Chattering)。
端子配線採用針形壓接端子。
可連接單線2.5mm2×2條，或1.5mm2電線用針形壓接端子×2條。
可當作無浮球開關使用。
選購品（另售）
電極保持器／水中電極
| 用途 | 供水管等一般用途 | 使用空間受限時 | 用於固有阻抗較低的液體 | 有安裝強度上的需求 |
|---|---|---|---|---|
| 型號 | PS-3S/-4S/-5S | PS-31 SUS304、300mm |
BF-1 | BF-3/-5 |
| 外観 |
 |
 |
 |
 |
| 用途 | 耐高溫/高壓條件嚴苛 | 有耐腐蝕性的需求 | 與水面的距離較長 |
|---|---|---|---|
| 型號 | BS-1 | BS-1T | PH-1/-2 |
| 外観 |
 |
 |
 |
電極棒
備有電極棒、連接螺帽、鎖定螺帽及鎖合螺絲的完整套組供訂購。
| 用途 | 淨化後的水管、工業用水、廢水 | 淨化後的水管、工業用水、廢水、弱鹼性容器 |
|---|---|---|
| 型號 | F03-60 SUS304 | F03-60 SUS316 |
其他
| 項目 | 型號 |
|---|---|
|
保護蓋(PS型或BF型用電極保持器)
|
F03-11 |
|
安裝部位(PS型用電極保持器)
 |
F03-12 |
|
分離器(為防止電極接觸)
 |
F03-14 1P(1極) F03-14 3P(3極) F03-14 5P(5極) |
鋁軌安裝用選購品
支撐軌道
| 型號 |
|---|
| PFP-100N |
| PFP-50N |
額定
| 電源電壓 | AC24V 50/60Hz或DC24V AC100～240V 50/60Hz |
|---|---|
| 電極間電壓 | 5V p-p (約20Hz) |
| 消耗電力 | AC/DC24V ： 2.0VA/1.1W以下 AC100-240V ： 4.6VA以下 |
| 動作阻抗值 | 10kΩ～100kΩ (可變動) |
| 復歸阻抗值 | 250kΩ以下 |
| 應答時間 | 約0.1～10s (可變動) |
| 使用電纜長度 | 100m以下(經過完全絕緣處理的600V 0.75mm2 3芯橡膠電纜) |
| LED顯示 | PWR：綠 RY：黃 |
| 輸出接點額定 | 額定負載 電阻負載 AC250V 5A DC30V 5A 開關容量的最大值 1250VA、150W 最小適用負載 DC5V、10mA (參考值) 機械壽命 1,000萬次以上 電氣壽命(AC250V/DC30V 5A) 5萬次 (AC250V/DC30V 3A) 10萬次 |
| 使用環境溫度 | -20～+60℃ (不可結露結冰) |
| 保存溫度 | -25～+65℃ (不可結露結冰) |
| 使用環境濕度 | 相對濕度 25～85% (但不可結露) |
| 保存環境濕度 | 相對濕度 25～85% (但不可結露) |
| 高度 | 2,000ｍ以下 |
| 端子螺絲鎖合扭力 | 0.49-0.59N・m |
| 外殼塗裝顏色 | N1.5 |
| 外殼材質 | PC+ABS UL94-V0 |
| 重量 | 約150g |
| 安裝方式 | 鋁軌式安裝 |
| 外觀尺寸 | 22.5(W)×90(H)×100(D)mm |
性能
| 允許電壓變動範圍 | 額定電壓的85%～110% |
|---|---|
| 安裝環境 | 設置類別Ⅱ、污染度：2 |
| 適用標準 | EN61010-1 |
| EMC | EN61326-1 工業電磁環境用途 |
| 安全規格 | UL508 (Recognition)、 韓國無線電波法(法律第10564號)、 CSA C22.2 No.14、 CCC： GB/T 14048.5 |
| 絕緣阻抗 | 20MΩ以上 外部端子整體與外殼間 所有電源端子與所有輸入端子之間 所有電源端子與所有輸出端子之間 輸入端子整體與輸出端子整體間 |
| 耐電壓 | AC2,000V 1分鐘 外部端子整體與外殼間 所有電源端子與所有輸入端子之間 所有電源端子與所有輸出端子之間 輸入端子整體與輸出端子整體間 |
| 抗干擾性 | 1,500V電源端子共同/一般 上升方波1ns 正負 脈衝寬度1μs/100ns |
| 耐振動 | 振動頻率10～55Hz 單側振幅0.35mm X、Y、Z各方向：5min×10掃描 |
| 耐衝撃 | 100m/s2、3軸6向3次 |
| 保護構造 | 端子部位： IP20 |

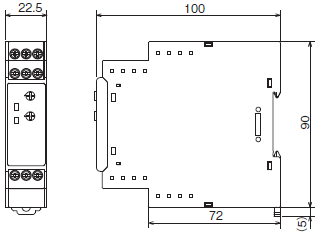

（單位：mm）
導電式液位開關
K8AK-LS型
鋁軌安裝用選購品
支撐軌道
PFP-100N型
PFP-50N型
＊（ ）是PFP-50N型的尺寸。
