K7L-AT50[] / AT50D[][]

K7L-AT50[] / AT50D[][]

產品特色
可設定4階段的檢測範圍，低導電率之化學液體及一般水亦可穩定檢測
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

電極間電阻檢測方式

50MΩ阻抗的液體至一般水質均可穩定檢測。
並且，檢測範圍分為4個階段，能配合不同液體檢測。
564_fe_1

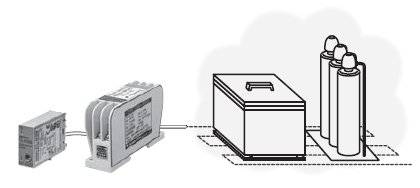

專用防爆保持器（另售）

可在危險環境下，使用漏液檢測器的小型專用防爆阻隔系列化。

564_fe_2

AC檢測方法

由於採AC方式供應檢測帶訊號，不會發生電蝕現象，非常安全。

564_fe_3

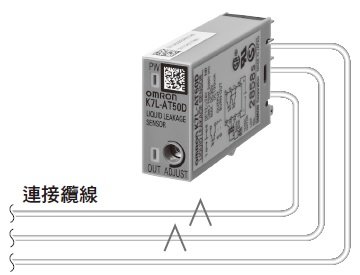

搭載雜訊消除器(PAT)

應用3芯電纜的雜訊消除電路，抗干擾性優越並可獲得安定地檢測漏液。

564_fe_4

多通道使用

由於電源迴路部分和偵測迴路部施加絕緣，可在同場所設置多台裝置。
564_fe_5

半導體製造裝置的結露、漏液檢測

檢測洗淨裝置內部結露及其周邊漏液

564_fe_6

耐化學性優越的漏液檢測帶

電極部採用SUS316，絕緣被覆部採用聚乙烯。耐酸性或耐鹼性等均大幅提升。
564_fe_7

CMP裝置計量槽之漏液檢測

檢測集水盤的漏液，防止裝置損壞或晶圓清洗不良。

564_fe_9

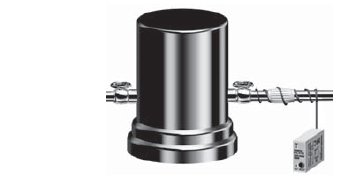

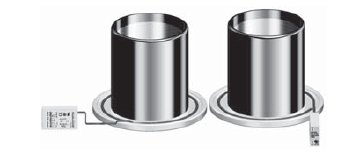

化學液體槽管線連接部之漏液檢測

在管線連接部等有可能漏液的部位，捲繞檢測帶以檢測漏液。

564_fe_8

電鍍設備洗淨水之液位檢測

檢測洗淨槽內純水之液位。
以高感度做高精度控制，可防止洗淨不良。

564_fe_10

註:在防爆區的一個水槽上，使用2個以上的K7L型時，請務必實施接地處理。

型號組成

K7L-AT50[] / AT50D[][] 種類 1

➀ ➁
記號 意義 記號 意義
無 未配備感測器斷線檢測功能 無 象牙色/螺絲端子台底座
D 配備感測器斷線檢測功能 B 黑色/Push-In Plus端子台底座
註：螺絲端子台插座和端子的配置為上下相反，如需推入式Plus端子台插座，請使用 K7L-AT50[]B型。

種類

品名/規格 型號
放大器 漏液檢測器＊1 K7L-AT50
K7L-AT50B
附斷線檢測功能
漏液檢測器＊1		 K7L-AT50D
K7L-AT50DB
感測器 帶狀型 F03-15
F03-16PE
F03-16PT
F03-16SF
F03-16SFC
點狀型
(K7L-AT50/AT50B用)		 F03-16PS
F03-16PS-F
固定用具 帶狀型用 F03-25
F03-26PES
F03-26PEN
F03-26PTN
點狀型用 F03-26PS
插座*2
(K7L-AT50/AT50D用)		 可使用圓形端子 P2RF-08
不可使用圓形端子 P2RF-08-E
插座*2
(K7L-AT50B/AT50DB用)		 Push-In Plus端子 P2RF-08-PU
連接端子台 F03-20
終端抵抗 F03-20T

＊1. 本品另備有附屬品。詳情請確認產品規格中之附屬品說明。

＊2. 請注意K7L型之適用機型依底座類型而異，若組合錯誤，將會造成K7L銘牌上下相反。

性能

使用環境溫度範圍 -10～+55°C
使用環境濕度範圍 45～85%
絕緣阻抗 在測量處外殼與充電部位DC100V為10MΩ
耐電壓 在測量處外殼與充電部AC1,000V 50/60Hz 每分鐘
消耗電力 1W以下
漏液檢測應答時間

動作時 800ms以下

復歸時 800ms以下

投入電源時啟動時間2秒以下
質量 約14g

規格

電源電壓

DC12 ~ 24V (允許電壓變動範圍 DC10 ~ 30V)
動作阻抗

0～50MΩ可變

範圍0：0～250kΩ範圍2：0～5MΩ

範圍1：0～600kΩ範圍3：0～50MΩ

※ 各範圍的設定，請操作本體側面的DIP開關(請參閱設定DIP開關)。

請單獨將對應的DIP開關設定為上(範圍0為開關全部向下)。

本體上面的ADJUST，在設定範圍內可檢測電阻值設定。

出貨時的原廠設定為最大。各範圍均能夠從0W開始檢測。
斷線檢測功能＊ 檢測訊號：最大10VDC 200ms
檢測時間：10秒以下
復歸：藉電源重置復歸
復歸阻抗 動作阻抗值的105%以上
輸出規格 漏液檢測、斷線檢測均為集極開路(NPN)
Max. 30VDC、100mA
※本體側面的DIP開關(右端)設在下側，檢測時 ON
本體側面的DIP開關(右端)設在上側，檢測時 OFF
配線距離

配線用電纜：50m以下
漏液檢測帶：10m以下
※ 配線用電纜為0.75mm2 600V VCT 3芯，漏液檢測帶為使用本公司指定品，經過完全絕緣處理時的值

(亦可使用0.2mm2者)。
附屬品 連接端子台＊ 調整用小螺絲起子 終端抵抗
K7L-AT50/AT50B 1個 1個 ──
K7L-AT50D/AT50DB 1個 1個 1個
K7L-AT50D-S 1個 1個 ──
＊使用K7L-AT50D型。

（單位：mm）

漏液檢測器

K7L-AT50/AT50D/AT50DP型

K7L-AT50[] / AT50D[][] 外觀尺寸 1

漏液檢測器

K7L-AT50B/AT50DB/AT50DPB型

K7L-AT50[] / AT50D[][] 外觀尺寸 2

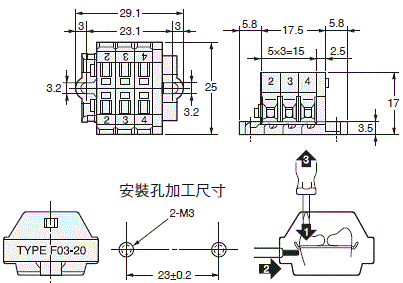

連接端子台＊

F03-20型

K7L-AT50[] / AT50D[][] 外觀尺寸 3

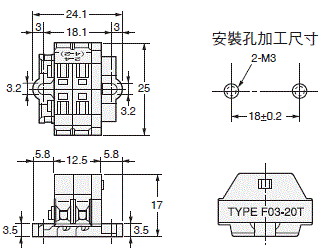

終端抵抗＊

F03-20T型

K7L-AT50[] / AT50D[][] 外觀尺寸 4

＊連接端子台之材質為尼龍66。請在不會沾到化學液體之處，使用小螺絲（M3）確實固定。

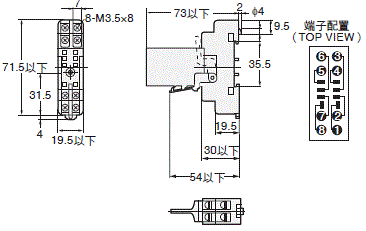

正面連接底座＊

P2RF-08型（可使用圓形端子）

K7L-AT50[] / AT50D[][] 外觀尺寸 6

註. 連接插頭鎖入螺絲之適當扭力，M3 螺絲為0.78～1.18N·m。
＊ 請注意K7L型之適用機型依底座類型而異。
若組合錯誤，將會造成K7L銘牌上下相反。

正面連接底座＊

P2RF-08-E型

K7L-AT50[] / AT50D[][] 外觀尺寸 8

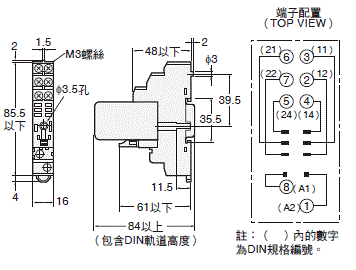

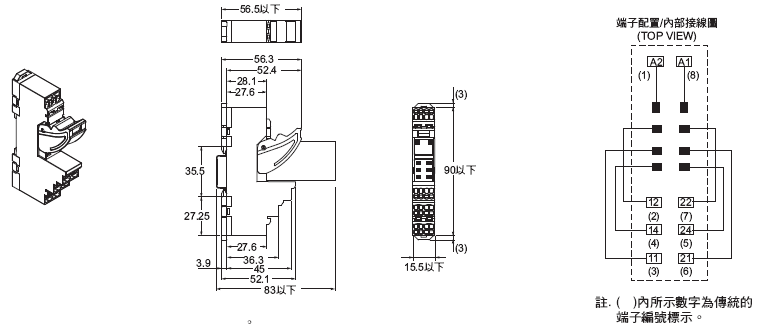

正面連接底座

P2RF-08-PU型
564_dm_5_1

註. 請注意K7L型之適用機型依底座類型而異。
若組合錯誤，將會造成K7L銘牌上下相反。

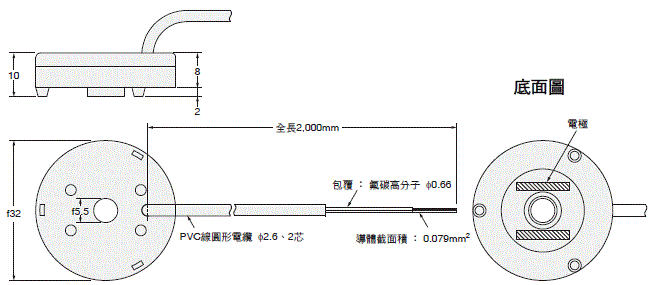

點狀漏液感測器

F03-16PS型
F03-16PS-F型

K7L-AT50[] / AT50D[][] 外觀尺寸 10

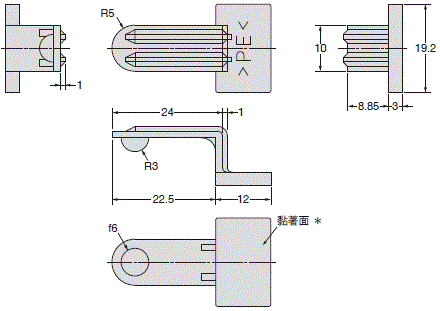

指示感測器固定金具

F03-26PS型

K7L-AT50[] / AT50D[][] 外觀尺寸 11

＊黏著劑請使用市售之聚氯乙烯（PVC）用者。請勿使用黏著膠布進行安裝。
