＊1. 用來作為感測頭的導線部與前置放大器一放大器之間的連接用導線。
E9NC-T
產品特色
不易損壞、省空間、高功能的接觸感測器
獨特的滾珠齒條結構，可承受較大的震動與衝擊
採用耐彎曲的可動控制纜線 ＊1
細長短小的感測頭與薄型放大器可節省空間
備有無須使用安裝金具即可簡便更換的法蘭（flange）型
可經由網路傳送解析度0.1μm之高度精確資料（僅限E9NC-TA0型）
支援多種「量測」狀況
支援於嚴峻環境使用之檢測
不易損壞
耐震動與衝擊
滾珠齒條結構
支援高階的「量測」狀況 ＊2
高功能
支援現場裝置網路
解析度0.1μm的高精密資料傳輸
多台感測器連接
最多可接30台感測器的省配線
連接方式 ＊3
8種算術函數 ＊4
最大值、最小值、平坦度、平均值、落差、歪斜、彎曲、厚度
＊2. 僅限於E9NC-TA0型。
＊3. 於感測器通訊單元E3NW型，EtherCAT最多可以連接30台（使用OMRON NJ系列時）、CC-Link最多可以連接16台。
＊4. 演算由上位裝置進行。本公司另外提供專用Function Block。
詳情請洽詢本公司業務人員。
支援於受限空間時之檢測
省空間

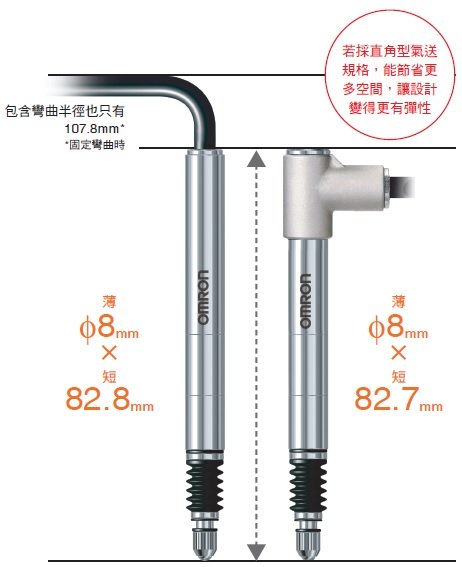

纖薄、短感測頭
外徑φ8mm
薄型放大器模組
寬度10mm的纖薄機身
E9NC-TH5S型（左）、E9NC-TH5L型（右）
感測頭
（前置放大器―放大器間的連接用導線未隨附於感測頭，使用時請另行訂購。）
| 類型 | 外觀 | 測量範圍 (可動範圍) |
解析度 | 型號 |
|---|---|---|---|---|
| 直線型 |
 |
5mm | 0.1μm | E9NC-TH5S 2M |
| 直角型氣送規格 |
 |
E9NC-TH5L 2M | ||
| 法藍型/直線型 |
 |
E9NC-TH5SF 2M | ||
| 法藍型/直角型氣送規格 |
 |
E9NC-TH5LF 2M | ||
| 直線型 |
 |
12mm | E9NC-TH12S 2M | |
| 直角型氣送規格 |
 |
E9NC-TH12L 2M | ||
| 法藍型/直線型 |
 |
E9NC-TH12SF 2M | ||
| 法藍型/直角型氣送規格 |
 |
E9NC-TH12LF 2M |
放大器模組
| 類型 | 外觀 | 型號 | |
|---|---|---|---|
| 通訊型 ＊ |
 |
E9NC-TA0 | |
| ON/OFF輸出類型 |
 |
NPN輸出 | PNP輸出 |
| E9NC-TA21 2M | E9NC-TA51 2M | ||
＊將放大器模組接上網路時，必須使用感測器通訊單元。
前置放大器―放大器之間連接用導線
| 導線長度 | 型號 | 數量 |
|---|---|---|
| 0.5m | E9NC-TXC05 | 1 |
| 5m | E9NC-TXC5 | 1 |
| 10m | E9NC-TXC10 | 1 |
| 20m | E9NC-TXC20 | 1 |
選購品（另售）
感測頭／選購品
接觸頭
E9NC-TB1型隨附於感測頭。請視更換等需求訂購。
| 種類 | 外觀 | 型號 | 數量 |
|---|---|---|---|
| φ3接觸頭 |
 |
E9NC-TB1 | 1 |
| 尼龍接觸頭 |
 |
E9NC-TB2 | 1 |
| 平面接觸頭 |
 |
E9NC-TB3 | 1 |
橡膠套
隨附於感測頭。請視更換等需求訂購。
| 適用感測頭 | 型號 | 數量 |
|---|---|---|
| E9NC-TH5[] | E9NC-G5 | 1 |
| E9NC-TH12[] | E9NC-G12 | 1 |
放大器模組／選購品
安裝金具（放大器模組用）
並未隨附於放大器模組，請視需求訂購。
| 外觀 | 型號 | 數量 |
|---|---|---|
 |
E39-L143 | 1 |
鋁軌
並未隨附於放大器模組，請視需求訂購。
| 外觀 | 種類 | 型號 | 數量 |
|---|---|---|---|
 |
淺型/全長1m | PFP-100N | 1 |
| 淺型/全長0.5m | PFP-50N | 1 | |
| 深型/全長1m | PFP-100N2 | 1 |
端板
並未隨附於放大器模組，請視需求訂購。
| 外觀 | 型號 | 數量 |
|---|---|---|
 |
PFP-M | 1 |
保護蓋
放大器單元的保護蓋。若遺失等時請下單訂購。
| 外觀 | 型號 | 數量 |
|---|---|---|
 |
E39-G22 FOR E9NC-TA |
1 |
相關產品
感測器通訊單元
| 種類 | 外觀 | 型號 |
|---|---|---|
| EtherCAT感測器 通訊單元 |
 |
E3NW-ECT |
| CC-Link感測器 通訊模祖 |
 |
E3NW-CCL |
| 分散單元＊ |
 |
E3NW-DS |
詳細內容請參閱本公司網站（https://www.omron.com.tw）。
E9NC-TA0 型僅支援韌體 1.03 （2014年7月製造）以後的產品。
＊分散單元可和各種 感測器通訊單元連接。
EtherCAT®，係德國Beckhoff Automation GmbH所授權並已取得專利之技術與註冊商標。
CC-Link為三菱電機株式會社的註冊商標，也是CC-Link協會所管理的商標。
感測頭
| 外觀 | 直線型 | E9NC-TH5S | E9NC-TH12S | |
|---|---|---|---|---|
| 直角型氣送規 | E9NC-TH5L | E9NC-TH12L | ||
| 法藍型/直線型 | E9NC-TH5SF | E9NC-TH12SF | ||
| 法藍型/直角型氣送規格 | E9NC-TH5LF | E9NC-TH12LF | ||
| 測量範圍(可動範圍) | 5mm | 12mm | ||
| 解析度 | 0.1μm | |||
| 精度＊1 | 1μm | |||
| 測量力＊1 | 上方位 | 0.35±0.25N | 0.4±0.3N | |
| 横方位 | 0.4±0.25N | 0.5±0.3N | ||
| 下方位 | 0.45±0.25N | 0.6±0.3N | ||
| 指示燈(前置放大器) | 動作指示燈(藍色/紅色) | |||
| 環境溫度範圍 |
動作時：-10～+55℃，保存時：-20～+60℃ (不可凍結、凝結) |
|||
| 環境濕度範圍 | 動作時、保存時：各35～85%RH (不可結露) | |||
| 最大應答速度 | 80m/min | |||
| 原點檢測速度 | 80m/min | |||
| 原點位置 | 離轉軸位置(最下面的位置) 1±0.5mm | |||
| 耐振動 | 100m/s2(20～2,000Hz)X、Y、Z各方向 20min | |||
| 衝撃(耐久性) | 1,000m/s2 X、Y、Z各方向 3次 | |||
| 保護構造 | 感測頭部位 | 直角型氣送規格 | IEC規格 IP67 (僅限於裝有軟管接頭並裝上送氣管時) |
|
| 直線型 | - | |||
| 前置放大器部位 | - | |||
| 滑動次數 | 9,200萬次(以本公司自有的方式測量) | |||
| 接觸頭 | 附硬質合金球面，螺紋尺寸M2.5 | |||
| 連接方式 | 接頭中繼型(感測頭-前置放大器之間：2m) | |||
| 材質 | 感測頭部位 | 不繡鋼(SUS303) | ||
| 橡膠套 | 丁腈橡膠(NBR) | |||
| 前置放大器部位 | ABS | |||
| 接觸頭接觸部位＊2 | 硬質合金 | |||
| 導線 | PVC | |||
| 送氣用軟管接頭(附屬品) (僅限於直角型氣送規格) |
黃銅、鍍鎳 | |||
| 緊固螺母、波浪墊圈 (僅限於法蘭型) |
緊固螺母：不鏽鋼(SUS410)、波浪墊圈：SK5 | |||
| 重量(包裝狀態/僅限於本體) | 約340g/約110g | |||
| 附屬品 | 【共通】扳手、使用說明書 【直角型氣送規格】軟管接頭 【法蘭型】緊固螺母、波浪墊圈、鉗型扳手、固定釘 |
|||
＊1. 環境溫度為20℃ 時的值。
＊2. 使用附屬的E9NC-TB1 （φ3接觸頭）型時。
放大器模組
| 類型 | 通訊型 | ON/OFF輸出類型 | |
|---|---|---|---|
| NPN輸出 | E9NC-TA0 | E9NC-TA21 | |
| PNP輸出 | E9NC-TA51 | ||
| 連接方式 | 感測器通訊單元用接頭 | 出線型 | |
| 輸入輸出 | 輸出 | - ＊1 | 2輸出 |
| 外部輸入 | 1輸入 | ||
| 電源電壓 | 由接頭透過感測器通訊單元供應 | DC10～30V 包含10%漣波(p-p) | |
| 顯示解析度 | 最小0.1μm | ||
| 消耗電力＊2 | 電源電壓24V時 通常模式：2,040mW以下(消耗電流85mA以下) ECO機能ON：1,800mW以下(消耗電流75mA以下) ECO機能LO：1,920mW以下(消耗電流80mA以下) |
||
| 控制輸出＊3 | - |
負載電源電壓 DC30V以下、開路集極輸出型 (殘餘電壓 負載電流10mA |
|
| 外部輸入 | - | 請參閱＊4 | |
| 指示燈 |
7段顯示螢幕(白色) |
||
| 保護迴路 |
電源反向連接保護、輸出短路保護 |
電源反向連接保護、輸出短路保護、輸出反向連接保護 |
|
|
應答 時間 |
最快速 模式 (SHS) |
動作、復歸：各3ms | |
|
高速模式 (HS) |
動作、復歸：各10ms | ||
|
標準模式 (Stnd) |
動作、復歸：各100ms | ||
|
GIGA模式 (GIGA) |
動作、復歸：各1,000ms | ||
| 門檻值設定 | 智慧型調整【2點區域調整/公差調整/2點調整/1點調整】或手動調整 | ||
| 資料庫數量 | 4 | ||
| 功能 |
選擇輸出 模式 |
一般輸出/混合輸出(以HIGH/GO/LOW/錯誤的2bit組合為依據的輸出) | |
| 預設 | 允許負顯示 | ||
|
重置設定 ＊5 |
可從初始重置(出廠時的狀態)/使用者重置(已儲存狀態)之中選擇 | ||
|
ECO模式 ＊6 |
可從OFF (數位顯示亮燈)/ ECO ON (數位顯示無燈)/ ECO LO (數位顯示暗燈)之中選擇 |
||
|
資料庫 切換 設定 |
可從BANK1～4之中選擇 | ||
|
原點使用 設定 |
可以選擇是否使用 | ||
| 方向 | 可以切換 | ||
| 輸出設定 | 可從一般模式/區域檢視模式之中選擇 | ||
|
外部輸入 設定 |
- |
可在預設、BANK切換、輸入OFF、 TUNING之中選擇 |
|
| 顯示位數 | 可在0.0001mm～1mm單位之間設定 | ||
| 磁滯寬度 | - |
可在標準設定、使用者設定之中選擇， 選擇使用者設定時， 磁滯寬度可在0～9999.9999之間設定 |
|
| 最多連接台數 | 使用E3NW-ECT型時 30台＊7 使用E3NW-CCL型時 16台 |
30台 | |
| 環境溫度範圍 |
動作時：連接1～2台時：0～55℃、 連接11～16時：0～45℃、 |
動作時：連接1～2台時：-25～+55℃、 連接3～10台時：-25～+50℃、 連接11～16台時：-25～+45℃、 連接17～30台時：-25～+40℃ 保存時：-30～+70℃ (不可結冰、結露) |
|
| 環境濕度範圍 | 動作時、保存時：各35～85%RH (不可結露) | ||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | ||
| 耐電壓 | AC1,000V 50/60Hz 1min | ||
| 耐振動 | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||
| 衝撃(耐久性) | 150m/s2 X、Y、Z各方向3次 | 500m/s2 X、Y、Z各方向3次 | |
|
重量(包裝狀態/ 僅限於本體) |
約65g/約25g | 約115g/約75g | |
| 材質 | 外殼 | 聚碳酸酯(PC) | |
| 蓋 | 聚碳酸酯(PC) | ||
| 導線 | - | PVC | |
| 附屬品 | 使用說明書 | ||
＊1. 2個感測器的輸出經由網路被分配至PLC。可透過網路由PLC操作，更改各種設定，並讀取檢測值。
＊2. 電源電壓10～30V時
通常模式：2,250mW以下
（電源電壓30V時 消耗電流75mA以下／電源電壓10V時 消耗電流155mA以下）
ECO機能ON：2,010mW以下
（電源電壓30V時 消耗電流67mA以下／電源電壓10V時 消耗電流135mA以下）
ECO機能LO：2,130mW以下
（電源電壓30V時 消費電流71mA以下／電源電壓10V時 消耗電流145mA以下）
＊3. 連接4台以上時、2個輸出合計20mA以下
＊4. 以下是關於輸入的詳細內容。
| 接點輸入(繼電器、開關) | 無接點輸入(電晶體) | 輸入時間＊4-1 | |
|---|---|---|---|
| NPN型 |
ON時：短路成0V (流出電流：1mA以下) |
ON時：1.5V以下 (流出電流：1mA以下) (外漏電流：0.1mA以下) |
ON：9ms以上 OFF：20ms以上 |
| PNP型 |
ON時：短路成Vcc (吸入電流：3mA以下) |
ON時：Vcc-1.5V～Vcc (吸入電流：3mA以下) (外漏電流：0.1mA以下) |
＊4-1.僅限於以外部輸入方式選擇調整時，ON/OFF合計25ms以上。
＊5. BANK不能以使用者重置功能或使用者保存功能來重置或保存。
＊6. ECO機能LO從2014年8月的製造批次開始新增。
＊7. 與歐姆龍NJ系列連接時。
（單位：mm）
無指定寸法公差：公差等級IT16
感測頭

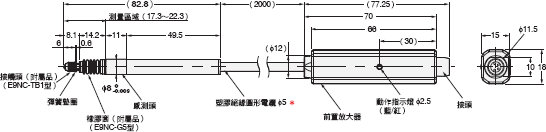

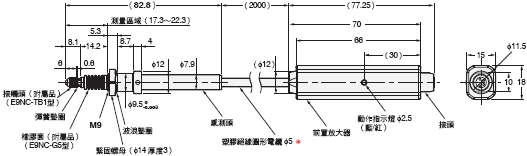

E9NC-TH5S型

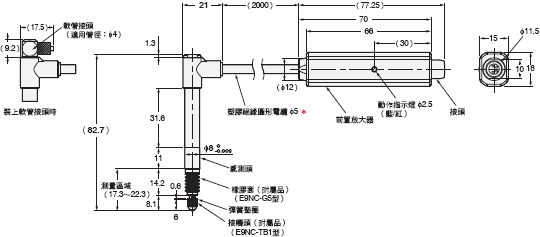

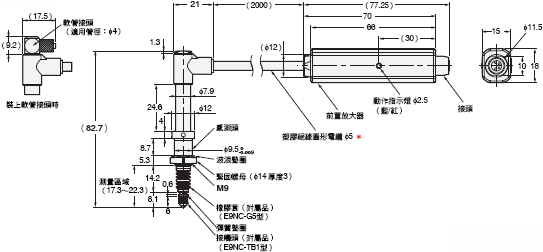

E9NC-TH5L型
E9NC-TH5SF型
安裝孔加工尺寸（建議）：φ9.7±0.15
E9NC-TH5LF型
安裝孔加工尺寸（建議）：φ9.7±0.15
＊感測頭導線的最小彎曲半徑如下所示。
重覆性彎曲： 50mm
固定彎曲： 20mm

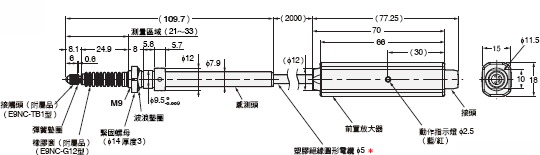

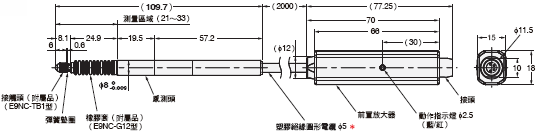

E9NC-TH12S型

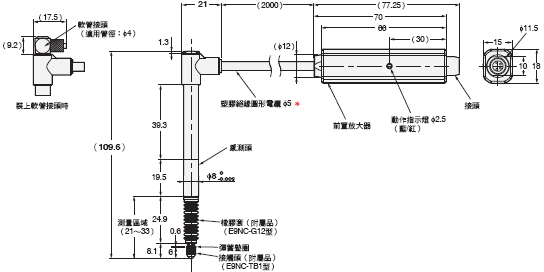

E9NC-TH12L型

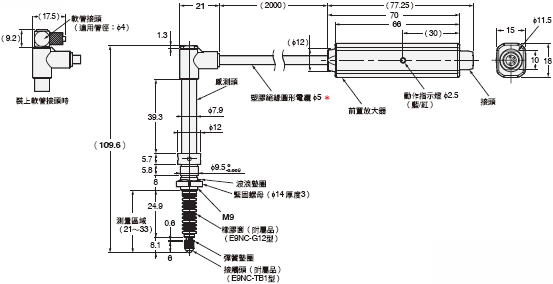

E9NC-TH12SF型
安裝孔加工尺寸（建議）：φ9.7±0.15
E9NC-TH12LF型
安裝孔加工尺寸（建議）：φ9.7±0.15
＊感測頭導線的最小彎曲半徑如下所示。
重覆性彎曲： 50mm
固定彎曲： 20mm
放大器模組
通訊型

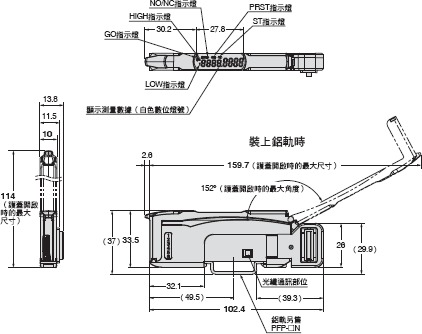

E9NC-TA0型
ON/OFF輸出類型

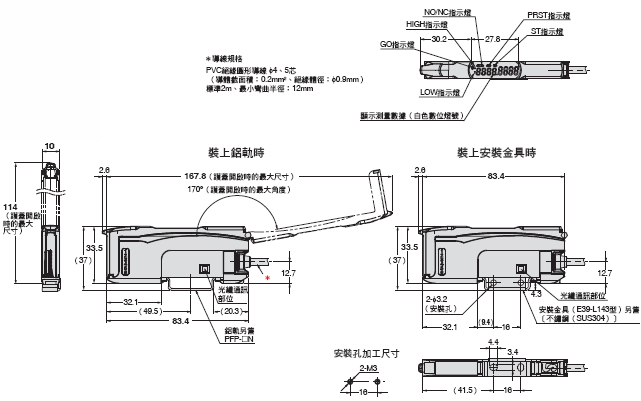

E9NC-TA21型
E9NC-TA51型
選購品（另售）

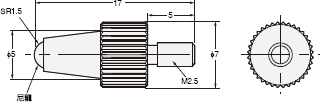

接觸頭
E9NC-TB1型
E9NC-TB2型
E9NC-TB3型

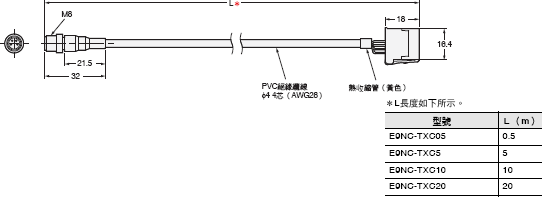

連接用導線
E9NC-TXC05型
E9NC-TXC5型
E9NC-TXC10型
E9NC-TXC20型
橡膠套
E9NC-G5型
E9NC-G12型

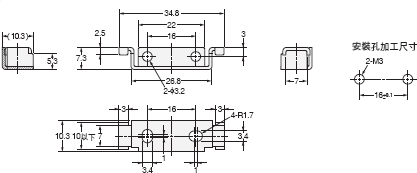

安裝金具（放大器單元用）
E39-L143型
材質：不鏽鋼（SUS304）
鋁軌
PFP-100N型
PFP-50N型
材質：鋁
PFP-100N2型
材質：鋁
端板
PFP-M型
材質：鐵、鍍鋅
