| 外觀 | 導線長 | 導線長 | 型號 |
|---|---|---|---|
 |
手動設定 | 5m | D7F-S01-05 |
| 10m | D7F-S01-10 | ||
| 線性輸出 | 5m | D7F-S03-05 |
D7F
產品特色
判定設備、機械的振動變化
可利用振動儀表簡單確認、設定ON/OFF輸出
可由AC監視輸出確認振動波形
感測器部具備IP67等級保護構造，能於惡劣環境下使用
可切換加速度、速度（線性輸出模式）
具備5種處理模式，可精確判定異常狀況（手動設定模式）
感測器部
控制器部
| 外觀 | 種類 | 型號 |
|---|---|---|
 |
手動設定 | D7F-C01 |
| 線性輸出 | D7F-C03 |
感測器部
| 外觀 | 手動設定模式 | 線性輸出模式 |
|---|---|---|
| D7F-S01-05/D7F-S01-10 | D7F-S03-05 | |
| 感度 ＊ | 5.1mV/ (m/s2) (TYP.) | 5.1mV/ (m/s2) ±20% (at 100Hz) |
| 検出周波数 | 20Hz～2kHz (±3dB) | 10Hz～2kHz(±3dB) |
| 共振周波数 | 約5kHz | (約20kHz) |
| 使用最大加速度 | 784m/s2 | 98m/s2 |
| 振動(耐久) | 10Hz～2kHz，單側振幅2mm或392m/s2 | 10～150Hz 、單側振幅0.35mm或50m/s2 |
| 衝撃(耐久) | 294m/s2 X、Y、Z各方向3次 | 150m/s2 |
| 使用可能コントローラ | D7F-C01 | D7F-C03 |
| 保護構造 | IEC60529標準 IP67 | |
| 絶縁抵抗 | 端子群與外殼間 20MΩ以上(DC100V) | 端子群與外殼間 100MΩ以上(DC100V) |
| 耐電圧 | 端子群與外殼間 AC1,000V 50/60Hz 1min | |
| 使用周囲温度範囲 | -25～+70 ℃ (不結冰、結露) | |
| 使用周囲湿度範囲 | 25～95%R H (不結冰、結露) | |
| 保管温度 | -40～+80 ℃ (不結冰、結露) | |
| 質量 | 約40g (導線除外) | |
＊感測器單體性能
控制器部
| 分類 | 手動設定模式 | |
|---|---|---|
| D7F-C01 | ||
| 電源電壓範圍 | DC12～24V±10 % (DC10.8～26.4V) | |
| 消耗電流 | 200mA以下 | |
| 使用環境溫度範圍 | -20～+60℃(不結冰、結露) | |
| 使用環境濕度範圍 | 25～95%RH(不結冰、結露) | |
| 保存溫度 | -35～+70℃(不結冰、結露) | |
| 耐振動 | 10～150Hz、單側振幅0.75mm 最大加速度98/s2以下 | |
| 耐衝擊 | 294m/s2 | |
| 可連接的振動感測器 | D7F-S01-[][] | |
| 輸出 | 繼電器輸出 | 1ch接點 (DC30V 3A、AC250V 3A電阻負載) ON延遲：連續振動檢測模式最小0.1s 間歇振動檢測模式 5ms OFF延遲： 1s |
| AC監視 ＊1 |
AC ±4V （輸出阻抗10kΩ） 各範圍的電壓輸出如下。 ×1範圍5.1mV/ （m/s2）（TYP） ×3範圍15.3mV/ （m/s2）（TYP） ×10範圍51mV/ （m/s2）（TYP） ×30範圍153mV/ （m/s2）（TYP） ×100範圍510mV/ （m/s2）（TYP） |
|
| 振動程度指示燈 | 10階段儀表 | |
| 附加機能 | 感測器導線斷線時儀表閃爍，且輸出繼電器開始動作感測器導線斷線時ALM顯示亮燈 | |
| 重量 | 約120g | |
| 分類 | 線性輸出模式 | |||
|---|---|---|---|---|
| D7F-C03 | ||||
| 電源電壓範圍 | DC12～24V±10 % (DC10.8～26.4V) | |||
| 消耗電流 | 100mA以下 | |||
| 使用環境溫度範圍 | －10～＋55°C （不結冰、結露） | |||
| 使用環境濕度範圍 | 25～85％RH （不結冰、結露） | |||
| 保存溫度 | －25～＋65°C （不結冰、結露） | |||
| 耐振動 | 10～150Hz、，單側振幅0.35mm或50m/s2 | |||
| 耐衝擊 | 150m/s2 | |||
| 可連接的振動感測器 | D7F-S03-05 | |||
| 輸出 | 類比DC | 輸出範圍 | 4～20mA | |
| 許容負載阻抗值 | 300Ω以下 | |||
| 電晶體 | 輸出型態 | NPN開路集極 | ||
| 殘留電壓 | 1.5V以下 | |||
| 漏電流 | 0.1mA以下 | |||
| 負載電壓 | DC26.4V以上 | |||
| 最大灌電流 | 100mA以下 | |||
| 最小輸出時間 | 50ms以上 | |||
| AC監視 ＊1 |
ACC時 (參考值) |
×1範圍5.1mV/ （m/s2）（TYP） ×5範圍25.5mV/ （m/s2）（TYP） ×10範圍51mV/ （m/s2）（TYP） |
||
| VEL時 (參考值) |
×1範圍25.4mV/ （mm/s）（TYP） ×5範圍127mV/ （mm/s）（TYP） ×10範圍254mV/ （mm/s）（TYP） |
|||
| 阻抗 | 10kΩ | |||
| 振動程度指示燈 | 10階段儀表 | |||
| 附加機能 | 感測器導線斷線時ALM顯示亮燈 | |||
| 重量 | 約120g | |||
| ACC (加速度)側 | VEL (速度)側 | |||
| 範圍 (rms) |
x1 | 0～98m/s2 | 0～20mm/s | |
| x5 | 0～19.6m/s2 | 0～4mm/s | ||
| x10 | 0～9.8m/s2 | 0～2mm/s | ||
| 頻率範圍 | 20～2,000Hz | 10～1,000Hz | ||
| 線性度 | ±5%FS (at 100Hz)＊2 | |||
| 增益誤差 | ±5%FS (at 100Hz)＊2 | |||
| 零點補償 | 4±0.2mA (at 20°C)＊2 | |||
＊1. 可藉由AC監視輸出波形，簡易確認波形。
雜訊等級約15mV。
監視輸出電壓如下。
＊2. 控制器單體性能
（單位：mm）
感測器部

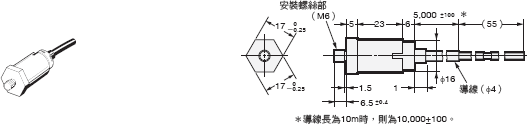

D7F-S01-05型
D7F-S01-10型

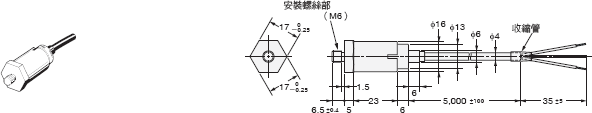

D7F-S03-05型
控制器部

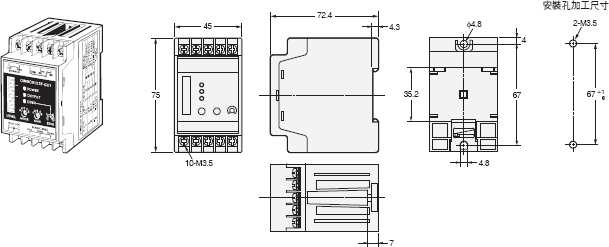

D7F-C01型

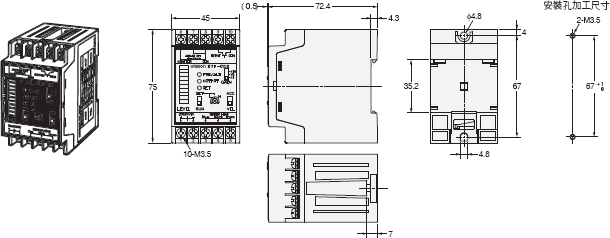

D7F-C03型
