＊設定磁滯模式時
E8F2
產品特色
附LED顯示器的壓力感測器，提升辨識性
具數位顯示與條狀顯示，壓力狀態一目瞭然
防顫動功（＊）可防止一瞬間的壓力變化造成誤輸出
只需記憶OK品與NG品的壓力，簡單的自動教學
28×28×29mm的精巧尺寸
| 壓力範圍 | 輸出型式(ON/OFF) | 線性輸出 | 型號 | ||||
|---|---|---|---|---|---|---|---|
| NPN輸出 | PNP輸出 | ||||||
| 正壓 | 0～100kPa | 開路集極 (獨立2輸出) |
1～5V | E8F2-A01C | E8F2-A01B | ||
| 0～1MPa | E8F2-B10C | E8F2-B10B | |||||
| 負壓 | 0～-101kPa | E8F2-AN0C | E8F2-AN0B | ||||
選購品（另售）
| 形狀 | 名稱 | 型號 | 備註 | |
|---|---|---|---|---|
 |
安裝金具 | E89-F3 | 隨附於商品 | |
 |
面板安裝支架 | E89-F4 | 附有墊片 | |
| 型號 | NPN輸出 | E8F2-A01C | E8F2-B10C | E8F2-AN0C |
|---|---|---|---|---|
| PNP輸出 | E8F2-A01B | E8F2-B10B | E8F2-AN0B | |
| 電源電壓 | DC12～24V±10% 漣波(p-p) 10%以下 | |||
| 消耗電流 | 70mA以下 ＊1 | |||
| 壓力種類 | 量規壓力 | |||
| 壓力範圍 | 0～100kPa | 0～1MPa | 0～-101kPa | |
| 壓力設定範圍 | 0～100kPa | 0～1MPa | 0～-101kPa | |
| 耐壓力 | 400kPa | 1.5MPa | 400kPa | |
| 適用流體 | 非腐蝕性氣體、非可燃性氣體 | |||
| 動作模態 | 磁滯模式、視窗模式、自動調整模式 | |||
| 重複精度 (ON/OFF輸出) |
±1%F.S.以下 | |||
| 直線性(線性輸出) | ±1%F.S.以下 | |||
| 應答時間(ON/OFF輸出) | 5ms以下 | |||
| 線性輸出 | 1～5V±5％F.S. (輸出阻抗：1kΩ、允許負載阻抗：500kΩ以上) | |||
| 輸出型式 (ON/OFF) | 開路集極輸出(NO/NC)(NPN/PNP輸出 根據型號有所不同) | |||
| 負載電流 | 30mA以下 | |||
| 輸出外加電壓 | DC30V以下 | |||
| 殘留電壓 | NPN開路集極輸出型 1V以下(負載電流30mA時) PNP開路集極輸出型 2V以下(負載電流30mA時) |
|||
| 表示方式 ＊2 | LED的3.5位數數位顯示(紅色)、LED條狀顯示(綠色)、 輸出電晶體為ON時 橙色LED亮燈(獨立2輸出)、LED單位顯示(綠色) |
|||
| 顯示精度 | ±3%F.S.±1位數以下 | |||
| 保護回路 | 反向連接、負載短路保護 | |||
| 環境溫度範圍 | 動作時：0～+55℃、保存時：-10～+60℃ (不可結冰) | |||
| 環境濕度範圍 | 動作時、保存時：35～85%RH (不可結露) | |||
| 溫度的影響 | ±3%F.S.以下 | |||
| 電壓的影響 | ±1.5%F.S.以下 | |||
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) 所有充電部與機殼間 | |||
| 耐電壓 | AC1,000V 1min | |||
| 振動 (耐久) | 10～500Hz、重複振幅1mm 150m/s2 X、Y、Z各方向 11min×3掃描 | |||
| 衝撃 (耐久) | 300m/s2 X、Y、Z各方向 各3次 | |||
| 保護構造 | IEC規格 IP50 | |||
| 壓力埠口 | R (PT) 1/8錐形螺絲，以及M5母螺旋 | |||
| 連接方式 | 出線型(標準導線長度2m) | |||
| 導線 | UL認證導線 | |||
| 質量(包裝狀態) | 約110g | |||
| 材質 | 壓力埠口 | 鋁壓鑄 | ||
| 外殼 | 耐熱ABS | |||
| 附屬品 | 安裝金具、使用說明書 | |||
＊1. 以省電力功能運作時約為43mA。
＊2. 數位顯示部的顯示範例。
＊2. 數位顯示部的顯示範例。
| 型號 | 設定單位 | |
|---|---|---|
| kPa | ||
| 外加壓力 | 數位顯示 | |
| E8F2-A01C | 100 |
 |
| E8F2-B10C | 1000 |
 |
| E8F2-AN0C | -101 |
 |
註.數位顯示中的「」為顯示小數點。只要不切換設定單位，顯示位置不會移動。

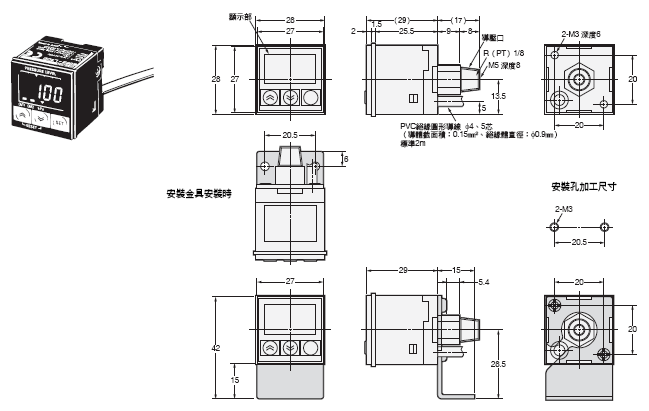

（單位：mm）
E8F2型
選購品（另售）

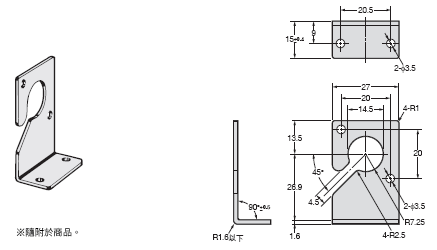

安裝金具
E89-F3型

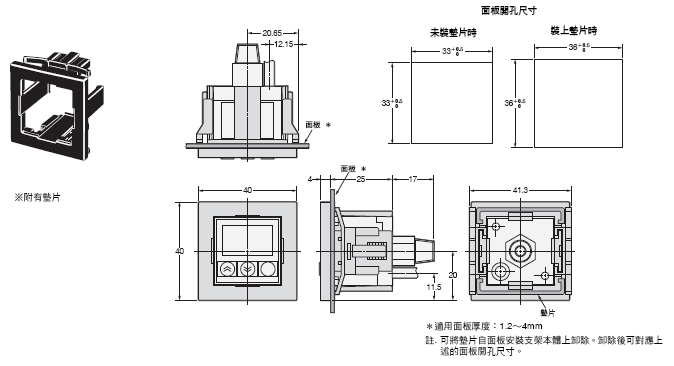

面板安裝支架
E89-F4型
