| 檢測方式 | 檢測距離 | 輸出形式 | 型號 |
|---|---|---|---|
| 對照型 | 500mm | NPN開路集極 NO |
E4E2-TS50C1 2M |
| NPN開路集極 NC |
E4E2-TS50C2 2M |
E4E2
產品特色
小型對照型超音波感測器
穩定檢測透明薄膜、透明瓶器、寶特瓶等物品
內建小型放大器型，設置簡便適合小型輸送帶
附可確認餘量的穩定指示燈
檢測距離500mm

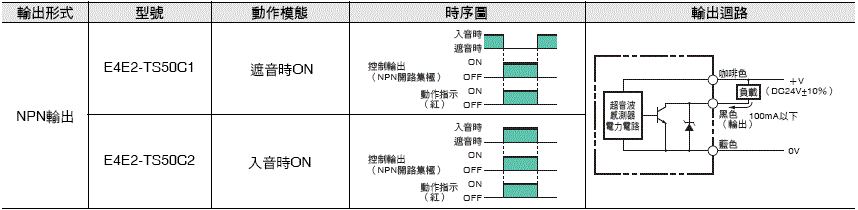

輸入輸出段回路圖
| 型號 | E4E2-TS50C[] |
|---|---|
| 檢測距離 | 500mm |
| 標準檢測物體 | SPCC板 40×40×2mm |
| 應答頻率 | 20Hz以下 |
| 電源電壓(操作電壓範圍) | DC24V (21.6～26.4V)漣波(p-p) 10%以下 |
| 消耗電流 | 〈投音器〉E4E2-TS50TC1：25mA以下(DC24V時) |
| 〈受音器〉E4E2-TS50RC1：15mA以下(DC24V時) | |
| 控制輸出 | NPN開路集極 負載電源電壓DC26.4V以下、負載電流100mA (殘留電壓1V以下) |
| 保護迴路 | 輸出短路保護 |
| 指示燈 | 〈投音器〉電源指示燈(紅色) |
| 〈受音器〉動作指示燈(紅色)、入音餘量指示燈(綠色) | |
| 環境溫度範圍 | 動作時：0～+50°C、保存時：-10～+55°C (無結冰、凝結物) |
| 環境濕度範圍 | 動作時、保存時：各35～85%RH (無凝結物) |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC)充電部整體與外殼間 |
| 耐電壓 | AC1,500V 50/60Hz 1min 充電部整體與外殼間 |
| 耐振動 | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h |
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 各3次 |
| 保護等級 | IEC規格 IP64 |
| 連接方式 | 出線型(標準纜線長2m) |
| 重量(含包裝) | 約160g (受投音器套組) |
| 材質 | 外殼：ABS樹脂、振盪器表面：環氧樹脂(epoxy) |
| 附屬品 | 安裝金具(附螺絲)、調整起子、使用說明書 |
（單位：mm）
無指定尺寸公差：公差等級IT16

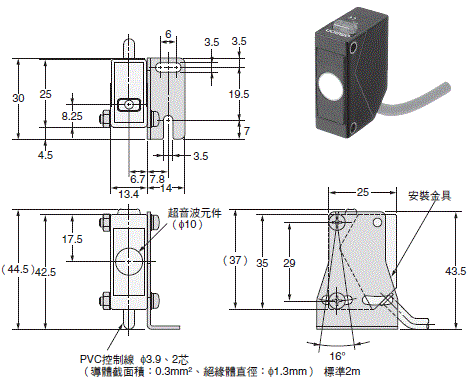

投音器
E4E2-TS50TC[]

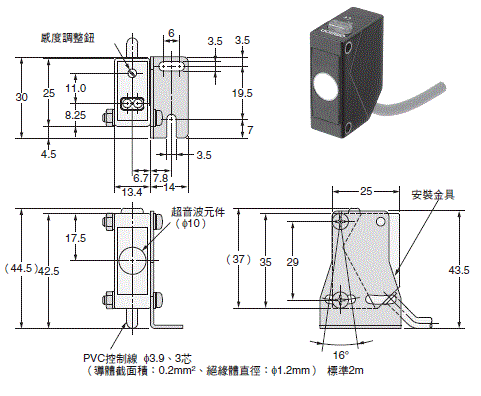

受音器
E4E2-TS50RC[]
