E6H-C

產品特色

空心軸型

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

增量型

外徑：φ40

解析度（最大）：3,600P/R

薄型（厚度26mm）

本體

電源電壓	輸出形式	解析度(脈衝/旋轉)	型號
DC5～24V	開路集極輸出	300、360、500、600、720、800、1,000、1,024	E6H-CWZ6C(解析度) 0.5M 例：E6H-CWZ6C 300P/R 0.5M
		1,200、1,500、1,800、2,000、2,048
		2,500、3,600
DC5～12V	電壓輸出	300、360、500、600、720、800、1,000、1,024	E6H-CWZ3E(解析度) 0.5M 例：E6H-CWZ3E 300P/R 0.5M
		1,200、1,500、1,800、2,000、2,048
		2,500、3,600
DC5～12V	差動輸出	300、360、500、600、720、800、1,000、1,024	E6H-CWZ3X(解析度) 0.5M 例：E6H-CWZ3X 300P/R 0.5M
		1,200、1,500、1,800、2,000、2,048
		2,500、3,600

型號		E6H-CWZ6C	E6H-CWZ3E	E6H-CWZ3X
電源電壓		DC5V-5%～24V+15% 漣波(p-p)5%以下	DC5V-5%～12V+10% 漣波(p-p)5%以下
消耗電流＊1		100mA以下		150mA以下
解析度(脈衝/旋轉)		300、360、500、600、720、800、1,000、1,024、 1,200、1,500、1,800、2,000、 2,048、2,500、3,600
輸出相		A相、B相、Z相
輸出形式		開路集極輸出	電壓輸出	差動輸出＊4
輸出能力		外加電壓DC35V以下漏型電流：35mA以下殘留電壓：0.7V以下 (漏型電流為35mA時)	輸出電阻：1kΩ 漏型電流：30mA以下殘留電壓：0.7V以下 (漏型電流為30mA時)	輸出電流為 H位準：I0＝-10mA L位準：IS＝10mA 輸出電壓 V0＝2.5V VS＝0.5V
最高響應頻率＊2		100kHz
輸出相位差		A相、B相的相位差90°±45°(1/4T±1/8T)
輸出時上微分以及下微分時間		1μs以下控制輸出電壓：5V 負載電阻：1kΩ 纜線長度：500mm		1μs以下 I0＝－10mA IS＝10mA 纜線長度：500mm
啟動扭力		1.5mN･m以下
慣性力矩		2×10^-6kg·m²以下
最大軸負載	半徑	29.4N
最大軸負載	推力	4.9N
最大允許轉速		10,000r/min
環境溫度範圍		動作時：-10～+70°C(90%RH以下) 保存時：-30～+85°C(不可結冰)
環境濕度範圍		動作時、保存時：各95%RH以下(不可結露)
絕緣阻抗		因電容接地此項除外
耐電壓		因電容接地此項除外
耐震動		10～500Hz 100m/s²或重複振幅1.5mm X、Y、Z方向各2h
衝擊(耐久性)		300m/s²11ms X、Y、Z方向各3次(但對軸部的衝擊除外)
保護構造＊3		IEC規格IP50
連接方式		出線型(標準線長500mm)
材質	外殼	鐵
	本體	鋁
	板片彈簧	SUS304
重量(捆包狀態)		約120g
附屬品		使用說明書

＊1.接通電源時，將會有約6A的突波電流流通。（時間：0.3ms）

＊2.依據解析度以及最高響應頻率來決定電氣最高響應轉速。

因此，若旋轉速超過最高響應轉速時將發生電力訊號跟不上的現象。

＊3.本產品不具備防水、防油功能。

＊4.差動輸出係為符合RS-422A規格之資料傳輸電路，可使用雙絞線進行長距離傳送。（相當於內藏AM26LS31）

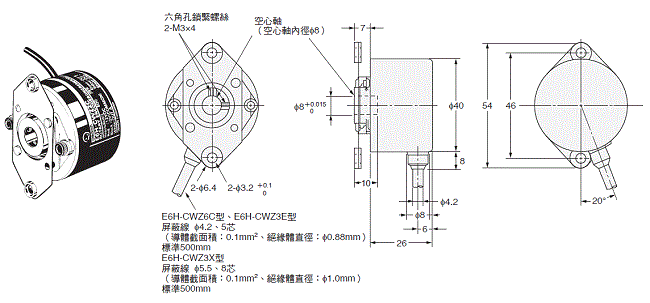

（單位：mm）

無指定尺寸公差：公差等級 IT16

E6H-C型

註.關於差動輸出時的延長接線➜請參考旋轉編碼器技術指南／技術篇
