E6B2-C

E6B2-C

產品特色
外徑φ40 泛用型
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

增量型

外徑：φ40

解析度（最大理論值）：2,000P/R

本體

電源電壓 輸出形式 解析度 (脈衝/迴轉次數) 型號
DC5～24V 開路集極輸出
(NPN輸出)		 10 20 30 40 50 60 100 E6B2-CWZ6C (解析度)0.5M
例：E6B2-CWZ6C 10P/R 0.5M
200 300 360 400 500 600
720 800 1000 1024
1200 1500 1800 2000
DC12～24V 開路集極輸出
(PNP輸出)		 100 200 360 500 600 E6B2-CWZ5B (解析度)0.5M
例：E6B2-CWZ5B 100P/R 0.5M
1000
2000
DC5～12V 電壓輸出 10 20 30 40 50 60 100 E6B2-CWZ3E (解析度)0.5M
例：E6B2-CWZ3E 10P/R 0.5M
200 300 360 400 500 600
1000
1200 1500 1800 2000
DC5V 線性驅動器輸出 10 20 30 40 50 60 100 E6B2-CWZ1X (解析度)0.5M
例：E6B2-CWZ1X 10P/R 0.5M
200 300 360 400 500 600
1000 1024
1200 1500 1800 2000

選購品（另售）

種類 型號 備註
耦合器 E69-C06B 附於商品中
E69-C68B 不同口徑類型
E69-C610B 不同口徑類型
E69-C06M 金屬型
凸緣 E69-FBA ──
E69-FBA02 伺服機固定用固定支架 附屬於E69-2型內
伺服機固定用固定支架 E69-2 ──

註1. 詳細內容請參考➜本公司網站的「旋轉編碼器 選購品」。
2. 將旋轉編碼器與耦合器組合使用時，請參考本公司網站的「旋轉編碼器 共通注意事項」。

型號 E6B2-CWZ6C E6B2-CWZ5B E6B2-CWZ3E E6B2-CWZ1X
電源電壓

DC5V-5%～24V+

15%漣波(p-p)5%以下

DC12V-10%～24V+

15%漣波(p-p)5%以下

DC5V-5%～12V+

10%漣波(p-p)5%以下

 DC5V±5%
漣波 (p-p) 5%以下
消耗電流 ＊1 80mA以下 100mA以下 160mA以下
解析度
(脈衝/迴轉次數) 		10、20、30、40、50、
60、100、200、300、
360、400、500、600、
720、800、1,000、
1,024、1,200、1,500、
1,800、2,000		 100、200、360、500、
600、1,000、2,000		 10、20、30、40、50、
60、100、200、300、
360、400、500、600、
1,000、1,200、1,500、
1,800、2,000		 10、20、30、40、50、
60、100、200、300、
360、400、500、600、
1,000、1,024、1,200、
1,500、1,800、2,000
輸出相 A、B、Z相 487_sp_1_1
輸出相位差 A相與B相之間的位相差為90±45°(1/4±1/8T)
輸出形式

NPN開路集極輸出

PNP開路集極輸出

 電壓輸出 (NPN輸出) 線性驅動器輸出 ＊2
輸出能力

外加電壓：DC30V以下
漏型電流：35mA以下
殘留電壓：0.4V以下
(漏型電流為35mA時)

 外加電壓：DC30V以下
來源電流：35mA以下
殘留電壓：0.4V以下
(來源電流為35mA時)		 輸出電阻：2kΩ
漏型電流：20mA 以下
殘留電壓：0.4V以下
(漏型電流為20mA時)

相當於AM26LS31
輸出電流為
H等級：IO＝-20mA
L等級：IS＝20mA
輸出電壓為
VO＝2.5V以上
VS＝0.5V以下

最高響應頻率

＊3

 100kHz 50kHz 100kHz

輸出時上升

以及

下降時間

1μs以下
(控制輸出電壓：5V
負載電阻1kΩ、
纜線長度：最長2m)

 1μs以下
(纜線長度：最長2m 漏型電流：10mA)		 0.1μs以下
(纜線長度：最長2m
IO＝-20mA、
IS＝20mA)
啟動扭力 0.98mN·m以下
慣性力矩 1× 10-6kg·m2以下 (600脈衝/回轉以下時為3× 10-7kg·m2以下)

最大軸

負載

 半徑 30N
推力 20N
最大允許轉速 6,000r/min
保護回路 負載短路保護、電源反接保護 ──
環境溫度範圍 動作時：-10～+70℃、存放時：-25～+85℃ (不可結冰)
環境濕度範圍 動作時、存放時：各為35～85%RH (不可結露)
絕緣阻抗 20MΩ min. (at 500 VDC) 作用範圍為所有充電部與外殼之間
耐電壓 AC500V 50/60Hz 1min 作用範圍為所有充電部與外殼之間
耐振動 10～500Hz 重複振幅 2mm或是以加速度150m/s2於 X、Y、Z各方向掃描1次、11min 掃描3次
衝擊 (耐久性) 1,000m/s2 X、Y、Z各方向 3次
保護構造 IEC規格 IP50
連接方式 出線型 (標準線長500mm)

材質

 外殼 ABS
本體 鋁
軸 SUS420J2
重量(捆包狀態) 約100g
附屬品 耦合器、六角扳手、使用說明書

＊1. 接上電源時、將會有約9A的突波電流流通。（時間：約0.3ms）
＊2. 線性驅動器輸出係為符合RS-422A規格之資料傳輸電路，可使用雙絞線進行長距離傳送。（相當於內藏AM26LS31）
＊3. 依據解析度以及最高響應頻率來決定電氣回應回轉數。
487_sp_2
因此、若回轉數超過最高響應轉速時將發生電力訊號跟不上的現象。

（單位：mm）

本體

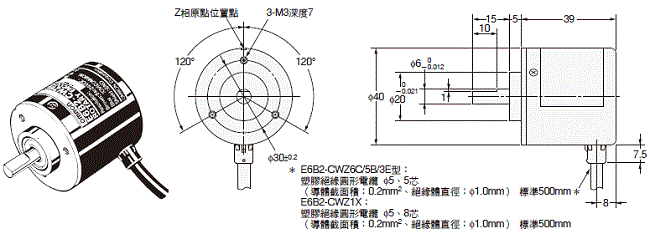

E6B2-C型

487_dm_1

註.關於線性驅動器輸出時的延長接線，➜請參考旋轉編碼器技術指南／技術篇

選購品（另售）

耦合器
E69-C06B型
E69-C68B型
E69-C610B型
E69-C06M型
凸緣
E69-FBA型
E69-FBA02型
伺服機固定用固定支架
E69-2型
詳細內容請參考➜旋轉編碼器選購品。
