EE-[]

產品特色

連接器/連接器固定夾

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

無此商品的特點相關情報。

連接器/連接器固定夾

適合的感測器型號 EE-SX67[](A、P、R)、EE-SX47[]、EE-SY67[]、EE-SPY31[]/41[]、EE-SPX303N/403N、 EE-SPW311/411
種類		導線長度	型號	備註
連接器			EE-1001

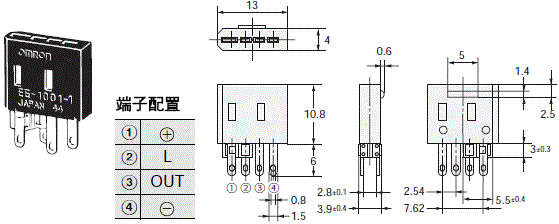

			EE-1001-1	事先將L端子與+端子短路
			EE-1009 ＊1
附導線		1m	EE-1006 1M
		1m	EE-1010 1M ＊1
		2m	EE-1006 2M	4芯
			EE-1006D	3芯
			EE-1006L	2芯
			EE-1010 2M ＊1
附耐繞曲線		1m	EE-1010-R 1M ＊1
附耐繞曲線		2m	EE-1010-R 2M ＊1

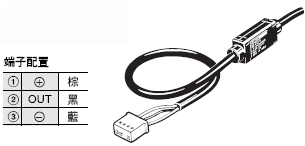

NPN/PNP變換接頭		0.46m(全長)	EE-2002

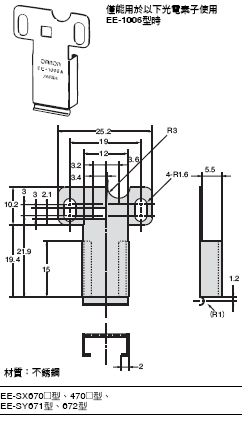

連接器固定夾			EE-1006A	EE-1006型及EE-SX670[]型、 470型、EE-SY671型、672型專用
連接器零組件＊2	外殼部(外殼)		EE-1006H	100個/箱
	芯線壓接端子		EE-1006C	500個/箱
	專用壓接工具		EE-1006T

＊1. EE-1009、1010型系列連接器內建即使只拉動纜線也不易脫落的鎖定構造。

從感測器拆下連接器時，請如圖所示，從上下用力握住連接器本體，朝感測器側推動後再拉出。

採用只拉動纜線無法拆下，但若拉動連接器本體（外殼），則可以拆下的鎖定構造。
＊2. EE-1006型可個別購買外殼部（外殼）、端子（手壓接用）。請使用專用工具（EE-1006T型）加工。

適合的感測器型號 EE-SX97[]-C1、EE-SX97[]P-C1
種類	導線長度	型號規格	備註
接頭附導線	1m	EE-1017 1M
接頭附導線	3m	EE-1017 3M
接頭附耐繞曲線	1m	EE-1017-R 1M
接頭附耐繞曲線	3m	EE-1017-R 3M

適合的感測器型號 EE-SPX74[]/84[]
種類	導線長度	型號規格	備註
接頭附導線	1m	EE-1013

適合的感測器型號 EE-SPX301/401、EE-SPY30[]/40[]、EE-SPZ301-A/401-A
種類		導線長度	型號規格	備註
連接器			EE-1002
	附導線	1m	EE-1003
NPN/PNP變換接頭		0.46m(全長)	EE-2001
連接器固定夾			EE-1003A	EE-1003専用

品名		連接器＊1 ＊4	接頭附導線＊1	接頭附耐繞曲線＊1	連接器＊4	連接器＊2 ＊4 ((+)端子與L 端子短路)	接頭附導線

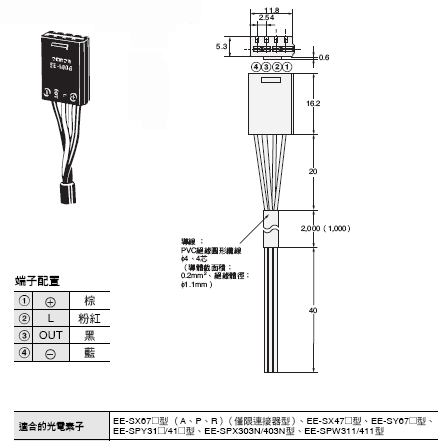

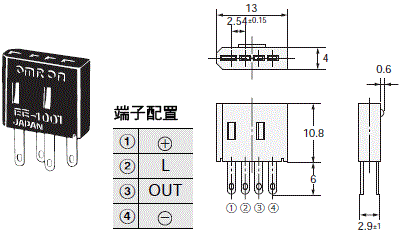

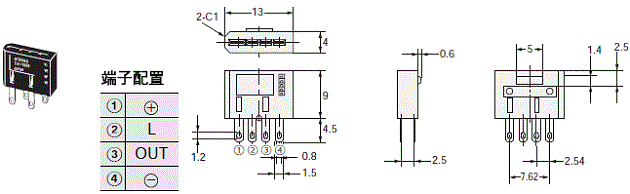

型號		EE-1009	EE-1010	EE-1010-R	EE-1001	EE-1001-1	EE-1006
形狀
接觸電阻		20mΩ以下(20mV以下、100mA以下)			15mΩ以下(DC100V以下)		10mΩ以下 (DC100V以下)
耐插拔＊3		50次以上			──
插入力		極數×6N以下			50N以下
拔出力 (外殼保持力)		極數×0.4N以上			──		20N以上
標準導線長		──	1m、2m		──		1m、2m
鎖定強度＊3		極數×29N以上			──
使用環境溫度範圍		-10～+60℃			-10～+75℃		-10～+60℃
材質	外殼	polybutylene terephthalate
材質	接點	磷銅

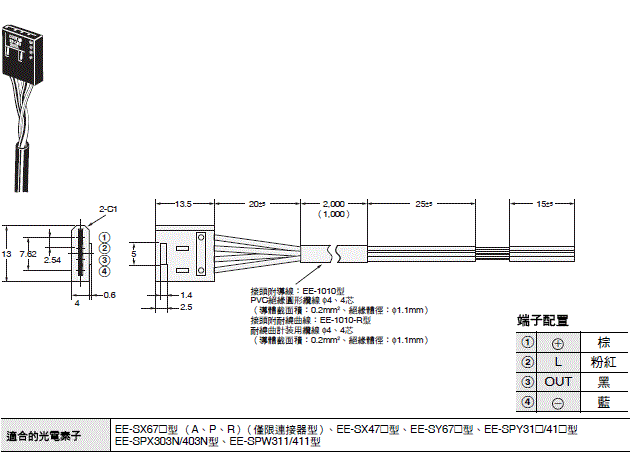

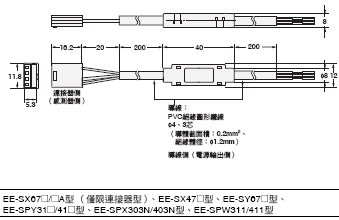

適合的光電素子		EE-SX67[]型(A、P、R)(僅限連接器型)、EE-SX47[]型、EE-SY67[]型、EE-SPY31[]/41[]型、EE-SPX303N/403N型、EE-SPW311/411型

品名		連接器＊4	接頭附導線	接頭附導線	接頭附耐繞曲線	接頭附導線	接頭附耐繞曲線

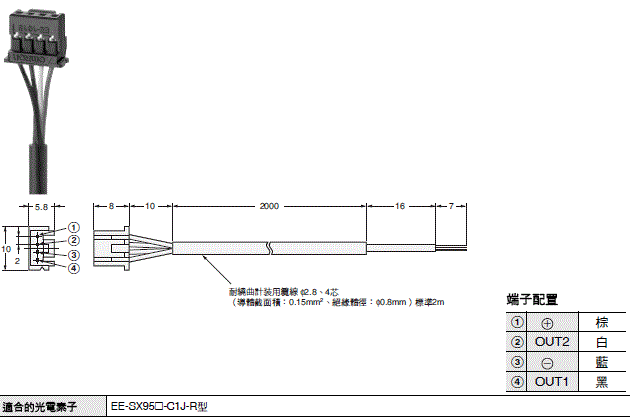

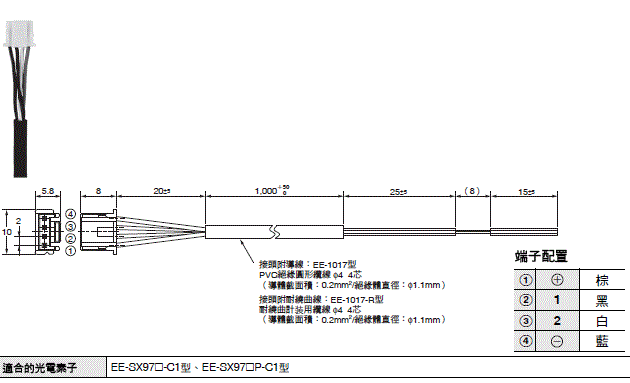

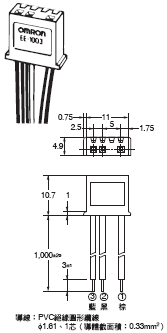

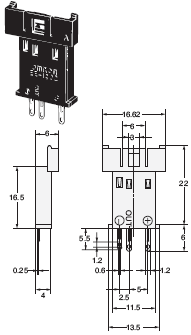

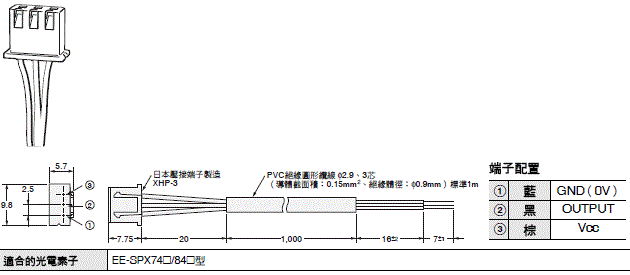

型號		EE-1002	EE-1003	EE-1013	EE-1016-R	EE-1017	EE-1017-R
形狀
接觸電阻		10mΩ以下 (DC10mA及DC1A)	20mΩ以下 (1kHz微少電流及DC500V)		25mΩ以下(DC10mA 20mV以下)
插入力		20N以下	23.5N以下	40N以下	20N以下
拔出力 (外殼保持力)		15N以上(初次) 10N以上(10次)	3.5N以上	10N以下	15N以上	1.5N以上
標準導線長		──	1m		2m	1m、3m
使用環境溫度範圍		-10～+75℃	-10～+60℃	-10～+55℃	-25～+85℃	-10～+60℃
材質	外殼	尼龍
材質	接點	磷銅

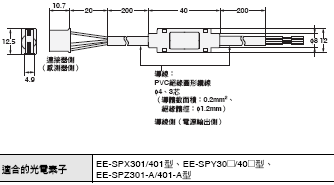

適合的光電素子		EE-SPX301/401型、 EE-SPY30[]/40[]型、 EE-SPZ301-A/401-A型		EE-SPX74[]/84[]型	EE-SX95[]- C1J-R型	EE-SX97[]C1型、 EE-SX97[]P-C1型

＊1. 內建鎖定構造，因此從感測器上拆下連接器時，請如右圖所示，用力握住連接器本體上下再拉出。

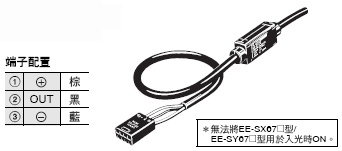

＊2. 將EE-SX67[]型、EE-SY67[]型最適合設為入光時ON。
＊3. 針對鎖定構造規定其耐插拔與鎖定強度。
因此，未具備鎖定構造的EE-1001型、EE-1001-1型、EE-1006型並沒有規定。
＊4. EE-1009型、EE-1001型、EE-1001-1型、EE-1002型，端子可能因保管條件而變色，因此請注意以下保管條件。
(1)請避免存放於直射陽光、高溫、多濕的場所。

（單位：mm）
