| 形狀 | 檢測距離 | 檢測方式 | 動作模態 | 導線長度 | 型號 | |
|---|---|---|---|---|---|---|
| NPN輸出 | PNP輸出 | |||||
 |
＊2 0～3.5mm ［按下位置＊1］ |
按壓 開關型 |
無負重時 ON |
1m | EE-SA801A 1M | EE-SA801R 1M |
| 1m (耐繞曲線) |
EE-SA801A-R 1M | EE-SA801R-R 1M | ||||
| 無負重時 OFF |
EE-SA701-R 1M | EE-SA701P-R 1M | ||||
＊2. 在3.5～4.5mm的範圍內輸出反轉。
EE-SA701 / 801
產品特色
採用按壓式開關，可確實檢測不易檢測的物體
遵循半導體FOUP匣的規格，不受到底面材質／顏色／ 反射率的影響，確實檢測FOUP匣到貨
採薄型設計，亦可搭載到搬送臂等器具上
採4方向的指示燈，提高辨識性
以光學檢測致動器的動作，延長機械壽命（機械壽命500萬次以上）
提供NPN/PNP兩種輸出型
亦提供具優異彎曲性的耐繞曲線
本體
＊2. 在3.5～4.5mm的範圍內輸出反轉。
| 型號 | NPN輸出 | EE-SA801A | EE-SA801A-R | EE-SA701-R |
|---|---|---|---|---|
| PNP輸出 | EE-SA801R | EE-SA801R-R | EE-SA701P-R | |
| 指示燈 | 致動器按下時亮燈(紅色) | 致動器無負重時亮點(紅色) | ||
| 動作規格＊1 | 靜止位置(FP) | 5.0±0.4mm | ||
| 動作位置(OP) | 3.5～4.5mm ＊2 | |||
| 動作限度位置 (TTP) |
0mm max. | |||
| 動作負重＊3 | 3N以下(TYP 0.5N) | |||
| 電源電壓 | DC12～24V±10%漣波(p-p)10%以下 | |||
| 消耗電流 | 35mA以下 | |||
| 控制輸出 | NPN型： NPN開集極式 輸出DC5～24V 50mA以下、OFF電流0.5mA以下 殘留電壓0.4V以下(負載電流50mA時) PNP型： PNP開集極式 輸出DC5～24V 50mA以下、OFF電流0.5mA以下 殘留電壓0.4V以下(負載電流50mA時) |
|||
| 外部診斷輸入 | 輸入 | 〈NPN型〉 投光OFF：0V短路或0.5V以下(流出電流30mA以下) 投光ON ：開路(漏電流0.4mA以下) 〈PNP型〉 投光OFF：+DC (電源+側)短路或+DC-0.5V以上(流入電流30mA以下) 投光ON ：開路(漏電流0.4mA以下) |
||
| 應答時間 | 1ms以下 | |||
| 保護回路 | 電源逆接保護 | |||
| 環境溫度範圍 | 動作時：-25～+55℃，保存時：-30～+60℃ (不結冰不結露) | |||
| 環境濕度範圍 | 動作時：5～85%RH、保存時：5～95%RH (不結露) | |||
| 機械壽命 | 500萬次以上(但此為將靜止位置～動作限度位置～靜止位置視為1次) | |||
| 振動(耐久性) | 10～500Hz 單側振幅1.0mm 加速度150m/s2 X、Y、Z各方向 3掃描(11min/掃描) |
|||
| 衝撃(耐久性) | 500m/s2 X、Y、Z各方向 3次 | |||
| 保護構造 | IEC規格 IP40 | |||
| 連接方式 | 出線型(標準導線長1m) | 出線型(耐繞曲線長1m) | ||
| 重量 | 約16.1g | |||
| 材質 | 外殼聚 | 碳酸酯 | ||
| 致動器 | 聚縮醛 | |||
| 附屬品 | 使用說明書 | |||
＊1. 靜止位置（FP）：在未對致動器施加外力的狀態下，致動器頂部的位置
動作位置（OP）：按下致動器，輸出電晶體從ON反轉成OFF時的致動器頂部位置
（EE-SA701-R/-SA701P-R型為從OFF反轉成ON時）
動作限度位置（TTP）：以最大限度按下致動器時，致動器頂部的位置
＊2. 在3.5～4.5mm，並非經常顯示ON。在3.5～4.5mm的任一點，顯示ON→OFF的切換。
＊3. 將致動器從FP按下至OP所需力道

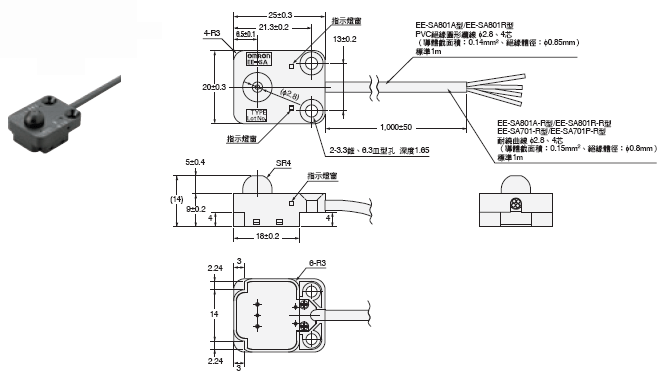

（單位：mm）
本體
EE-SA801A/-SA801A-R型
EE-SA801R/-SA801R-R型
EE-SA701-R型
EE-SA701P-R型
