| 形狀 | 檢測方式 | 輸出形式 | 動作模態 | 導線長度 | 型號 |
|---|---|---|---|---|---|
 |
對照型 | NPN | 遮光時ON 入光時ON 開關方式 |
1m | EE-SPX613 1M |
EE-SPX613
產品特色
具備輸出動作切換功能與感度切換功能，容易使用的液面位準感測器
利用輸出動作切換功能，可自由設定模式
具感度切換功能，支援φ6～13mm、厚度1mm的透明、半透明管
採用無塵纜線（無粉體剝離劑）
電源電壓為DC12～24V
| 型號 | EE-SPX613 | |
|---|---|---|
| 適用管路 | 外徑φ6～13mm (厚度1mm)的透明管 (具FEP (氟樹脂)製或同等透明度的透明管) |
|
| 標準檢測物體 | 管內的液體(在有高黏度或浮遊物混合的液體中，可能無法檢測。) | |
| 光源(峰值發光波長) | GaAs紅外線發光二極體(940nm) | |
| 動作指示燈 | 入光時亮燈 GaP (紅色LED：峰值發光波長 700nm) | |
| 電源電壓 | DC12～24V±10% 漣波(p-p) 5%以下 | |
| 消耗電流 | 平均值30mA以下、尖頭值80mA以下 | |
| 控制輸出 | 負載電源電壓DC5～24V、負載電流100mA以下、OFF電流0.5mA以下 殘留電壓0.8V以下(負載電流100mA時) 殘留電壓0.4V以下(負載電流40mA時) NPN開集極式輸出型 |
|
| 使用環境照度 | 白熾燈/太陽光： 各3,000lx以下 | |
| 環境溫度範圍 | 動作時：-10～+55℃ 保存時：-25～+65℃ (不結冰、不結露) | |
| 環境濕度範圍 | 動作時：5～85%RH 保存時：5～95%RH(不結露) | |
| 振動(耐久性) | 10～500Hz 單側振幅1.0mm或加速度150m/s2 X、Y、Z各方向 3掃描(11min/掃描) | |
| 衝撃(耐久性) | 500m/s2 X、Y、Z各方向 3次 | |
| 保護構造 | IEC規格 IP50 | |
| 連接方式 | 出線型(標準導線長1m) | |
| 重量(包裝狀態) | 約55g | |
| 材質 | 外殼 | 聚碳酸酯 |
| 保護蓋 | ||
| 附屬品 | 尾端束帶2條、止滑管2條、使用說明書 | |

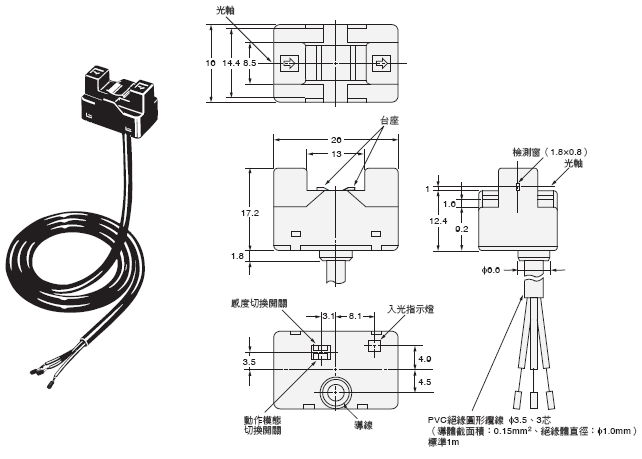

（單位：mm）
無指定尺寸公差：公差等級IT16
