EE-SY671 / 672

產品特色

附感度調整旋鈕的機型

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

內藏可做感度調整的旋鈕

入光指示燈明亮，易於確認動作

內藏專用IC，可直接開閉最大100mA的精巧型設計

電源電壓為廣範圍的DC5～24V

連接各種IC與繼電器驅動、PLC也十分便利

本體

外觀	檢測方式	檢測距離	輸出形式	動作模態	型號

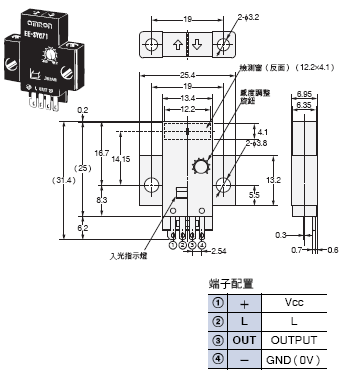

水平型	反射型	1～5mm (紅外線)	NPN輸出	遮光時ON 入光時ON (可切換) ＊	EE-SY671

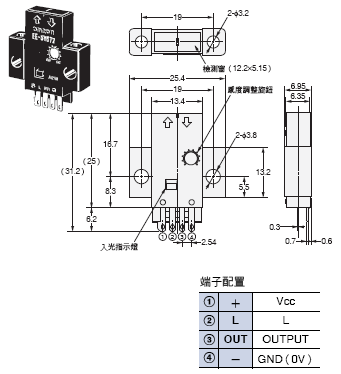

垂直型	反射型	1～5mm (紅外線)	NPN輸出	遮光時ON 入光時ON (可切換) ＊	EE-SY672

＊透過在一般遮光時ON的狀態將（L）端子與（＋）端子作成短路來當作入光時ON機型使用。
備有預先將端子與端子作成短路的接頭EE-1001-1型。

選購品（另售）

種類		導線長度	型號	備註
接頭			EE-1001
			EE-1001-1	事先將L端子與+端子短絡
			EE-1009＊
	附導線	1m	EE-1006 1M
		1m	EE-1010 1M＊
		2m	EE-1006 2M
		2m	EE-1010 2M＊
	附耐繞曲線	1m	EE-1010-R 1M＊
	附耐繞曲線	2m	EE-1010-R 2M＊
	連接器固定夾		EE-1006A	適用光電素子EE-SX670型[]、470型[] 僅限在上述光電素子中使用EE-1006型時可使用

註. 詳細資訊請參考本公司網站（https://www.omron.com.tw）的「光電素子選購品」
＊EE-1009、1010型系列連接器纜線內建鎖定結構，可避免僅拉扯纜線時脫落。欲卸除安裝於感應器上的連接器時，請如本圖所示，緊持連接器本體上下方，先往感應器推動後再向外拉。
採用只拉動纜線無法拆下，但若拉動連接器本體（外殼），則可以拆下的鎖定結構。

型號		EE-SY671、EE-SY672
檢測距離		1～5mm(反射率90% 白色紙15×15mm)
標準檢測物體		15×15mm以上的透明物體・不透明物體
應差		0.5mm(檢測距離3mm、横向)
光源 (峰值發光波長)		GaAs紅外線發光二極體(940nm)
指示燈＊1		入光時亮燈(紅色)
電源電壓		DC5～24V±10% 漣波(p-p)10%以下
消耗電流		40mA以下
控制輸出		NPN開路集極輸出負載電源電壓DC5～24V、負載電流100mA以下、OFF電流0.5mA以下残留電壓0.8V以下(負載電流100mA時) 残留電壓0.4V以下(負載電流40mA時)
應答頻率＊2		50Hz以上(平均値為500Hz)
使用環境照度＊3		受光面照度螢光燈1,500lx以下
環境溫度範圍		動作時：-25～+55°C、保存時：-30～+80°C
環境濕度範圍		動作時： 5～85%RH、保存時： 5～95%RH
振動(耐久性)		20～2,000Hz(峰值加速度100m/s²) 重複振幅1.5mm X、Y、Z各方向 2h(4min周期)
衝撃(耐久性)		500m/s² X、Y、Z各方向 3回
保護構造		IEC規格 IP50
連接方式		連接器型(可直接焊接)
重量		約3.5g(包含調整起子)
材質	外殼	Ploybutylene Terephthalate(PBT)
材質	投/受光部	聚碳酸酯
附属品		調整起子
