| 形狀 | 檢測方式 | 檢測距離 | 輸出形式 | 動作模態 | 型號 |
|---|---|---|---|---|---|
 |
對照型 (溝槽型) |
3.6mm(溝槽寬度) (紅外線) |
NPN輸出 | 遮光時ON | EE-SPX301 |
| 入光時ON | EE-SPX401 | ||||
|
橫型
 |
反射型 |
5mm (紅外線) |
遮光時ON | EE-SPY301 | |
| 入光時ON | EE-SPY401 | ||||
|
直立型
 |
反射型 |
5mm (紅外線) |
遮光時ON | EE-SPY302 | |
| 入光時ON | EE-SPY402 |
EE-SPX301 / 401, EE-SPY30 / 40
產品特色
不易受周遭環境光源影響的變調光型
電源電壓為DC5～24V的廣域電壓輸出型
附方便調整的光軸標記
附便於調整及確認動作的入光指示燈
本體
選購品（另售）
| 種類 | 導線長度 | 型號 | 備註 | |
|---|---|---|---|---|
| 連接器 | EE-1002 | |||
| 附導線 | 1m | EE-1003 | ||
| NPN/PNP變換接頭 | 0.46m(全長) | EE-2001 | ||
| 連接器固定夾 | EE-1003A | EE-1003専用 | ||
| 檢測方式 | 透過形 (溝型) | 反射型 | |
|---|---|---|---|
| 型號 | EE-SPX301、EE-SPX401 | EE-SPY301、EE-SPY401 EE-SPY302、EE-SPY402 |
|
| 檢測距離 | 3.6mm(溝槽寬度) | 5mm (反射率90% 15×15mm白色紙) ＊1 | |
| 標準檢測物體 | 1×0.5mm以上的不透明體 | ── | |
| 應差 | 0.05mm以下 | 0.2mm (檢測距離3mm，橫向)以下 | |
| 光源(峰值發光波長) | GaAs 紅外線發光二極體(940nm) | ||
| 指示燈 ＊2 | 入光時亮燈(紅色) | ||
| 電源電壓 | DC5～24V±10%、漣波(p-p)5%以下 | ||
| 消耗電流 | 平均值15mA以下，尖頭值50mA以下 | ||
| 控制輸出 | NPN電壓輸出 負載電源電壓DC5～24V，負載電流80mA以下，OFF電流0.5mA以下 殘留電壓1.0V以下(負載電流80mA時) 殘留電壓0.4V以下(負載電流10mA時) |
||
| 應答頻率 ＊3 | 500Hz以上 | 100Hz以上 | |
| 使用環境照度 | 受光面照度 白熾燈、太陽光：各3,000lx以下 | ||
| 環境溫度範圍 | 動作時： -10～+55°C，保存時： -25～+65°C (不結冰) | ||
| 環境濕度範圍 | 動作時：5～85%RH，保存時：5～95%RH (不結露) | ||
| 振動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||
| 衝撃(耐久性) | 500m/s2 X、Y、Z各方向 3次 | ||
| 保護構造 | IEC規格 IP50 | ||
| 連接方式 | 連接器型(禁止焊接) | ||
| 重量 | 約2.6g | ||
| 材質 | 外殼 | 聚碳酸酯(PC) | |
＊2.GaP紅色LED （峰值發光波長700nm）
＊3. 應答頻率係為轉動下圖圓盤所量測得之值。
EE-SPX301型
EE-SPX401型
EE-SPY30□型
EE-SPY40□型
（單位：mm）
無指定尺寸公差：公差等級IT16
本體

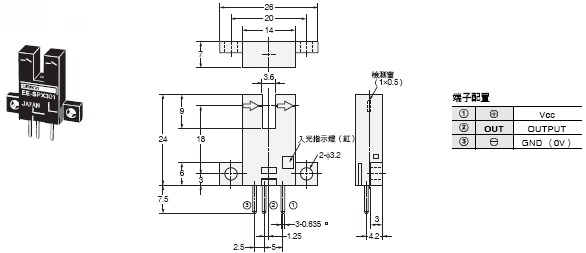

EE-SPX301型
EE-SPX401型
EE-SPY301型

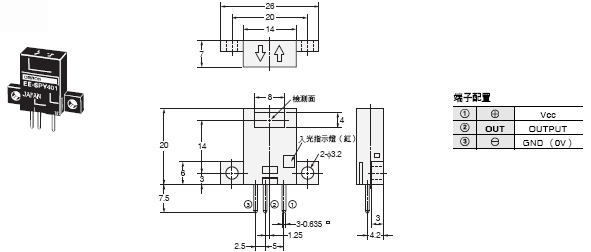

EE-SPY401型

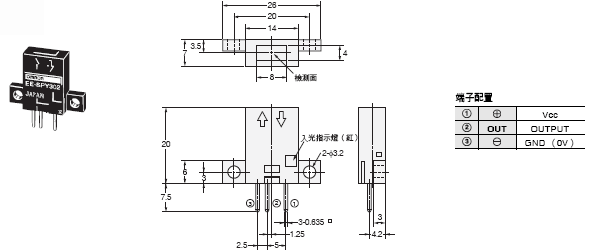

EE-SPY302型
EE-SPY402型
選購品（另售）
關於連接器，請參閱連接器一覽表➜光電素子選購品。
