EE-SX95

產品特色

能以M3螺絲安裝，滿足客戶需求的超小型感測器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

可使用M3/M2螺絲進行安裝

可使用M3/M2螺絲進行安裝，若原感測器使用M2螺絲安裝，則可輕易換成本產品。

可靠的檢測溝深度，同級最大的6.5mm （2013年4月本公司的調查結果）

較深的溝槽，可使檢測物體不易碰到溝的底部，設計機械時更為自由。

設有檢測窗標記，輕鬆確認插入深度

插入溝上標有檢測窗位置，能目視檢測物體是否有遮擋到檢測窗，輕鬆確認插入深度。

可由多方向進行確認的高亮度指示燈

藉由高亮度的入光指示燈，最多可由四個方向進行確認，設置場所不受限。

本體

形状	檢測方式	檢測距離	動作模態	連接方式(導線長度)	輸出型態	型號
標準型	透過型 (溝槽型)	5mm (溝槽寬度)	配備兩種輸出入光時ON 遮光時ON	標準出線型 (1m)	NPN輸出	EE-SX950-W 1M ＊1
				標準出線型 (1m)	PNP輸出	EE-SX950P-W 1M ＊2
				耐繞曲線出線型 (1m)	NPN輸出	EE-SX950-R 1M ＊1
				附耐繞曲線接頭中繼型 (0.3m)	NPN輸出	EE-SX950-C1J-R 0.3M
L型				標準出線型(1m)	NPN輸出	EE-SX951-W 1M ＊1
				標準出線型(1m)	PNP輸出	EE-SX951P-W 1M ＊2
				耐繞曲線出線型 (1m)	NPN輸出	EE-SX951-R 1M ＊1
				附耐繞曲線接頭中繼型 (0.3m)	NPN輸出	EE-SX951-C1J-R 0.3M
F型				標準出線型 (1m)	NPN輸出	EE-SX952-W 1M ＊1
				標準出線型 (1m)	PNP輸出	EE-SX952P-W 1M ＊2
				耐繞曲線出線型 (1m)	NPN輸出	EE-SX952-R 1M ＊1
				附耐繞曲線接頭中繼型 (0.3m)	NPN輸出	EE-SX952-C1J-R 0.3M
R型				標準出線型 (1m)	NPN輸出	EE-SX953-W 1M ＊1
				標準出線型 (1m)	PNP輸出	EE-SX953P-W 1M ＊2
				耐繞曲線出線型 (1m)	NPN輸出	EE-SX953-R 1M ＊1
				附耐繞曲線接頭中繼型 (0.3m)	NPN輸出	EE-SX953-C1J-R 0.3M
U型				標準出線型 (1m)	NPN輸出	EE-SX954-W 1M ＊1
				標準出線型 (1m)	PNP輸出	EE-SX954P-W 1M ＊2
				耐繞曲線出線型 (1m)	NPN輸出	EE-SX954-R 1M ＊1
				附耐繞曲線接頭中繼型 (0.3m)	NPN輸出	EE-SX954-C1J-R 0.3M

＊1. 提供導線長度3m的類型。型號為EE-SX95[]-[] 3M。（例：EE-SX950-W 3M）
＊2. 備有PNP輸出式的耐繞曲線出線型（1m）。型號為EE-SX95[]P-R 1M。（例：EE-SX950P-R 1M）

選購品（另售）接頭中繼型用

種類	導線長度	型號	備註
接頭附導線	2m	EE-1016-R	附鎖式連接器 AWG26 4芯耐繞曲線

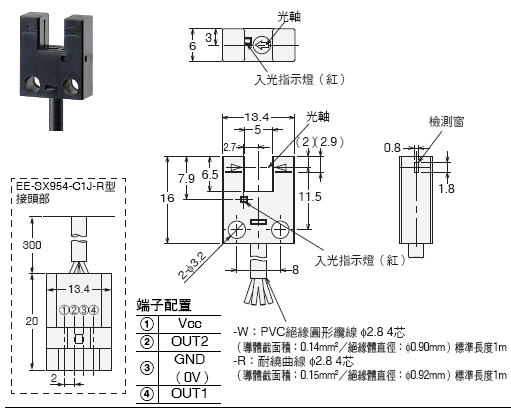

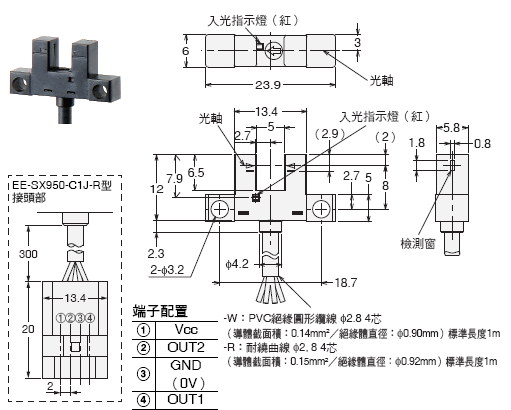

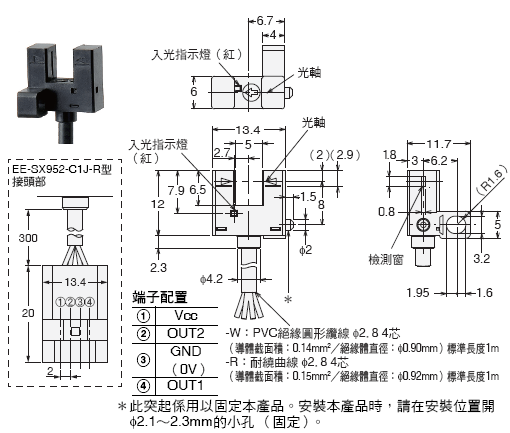

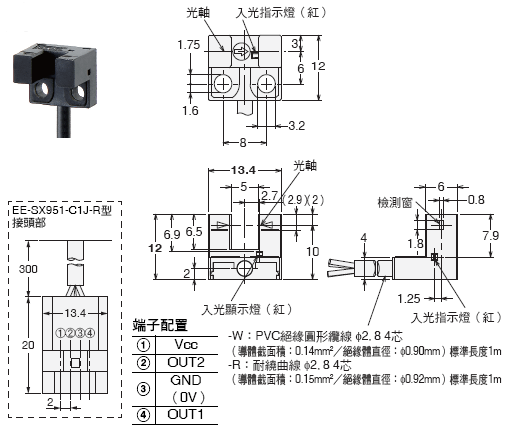

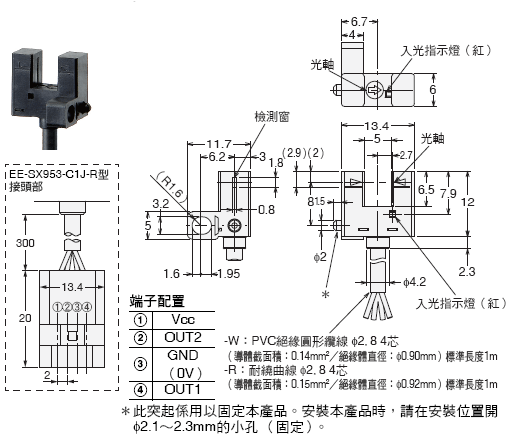

種類		標準型	L型	F型	R型	U型
NPN	出線型	EE-SX950-[]	EE-SX951-[]	EE-SX952-[]	EE-SX953-[]	EE-SX954-[]
NPN	接頭中繼型	EE-SX950- C1J-R	EE-SX951- C1J-R	EE-SX952- C1J-R	EE-SX953- C1J-R	EE-SX954- C1J-R
PNP	出線型	EE-SX950P-[]	EE-SX951P-[]	EE-SX952P-[]	EE-SX953P-[]	EE-SX954P-[]
檢測距離		5mm (溝槽寬度)
標準檢測物體		1.8×0.8mm 以上的不透明體
應差		0.025mm 以下＊1
光源(峰值發光波長)		紅外線發光二極體(940nm)
指示燈		入光時亮燈(紅色發光二極體)
電源電壓		DC5～24V±10 % 漣波(p-p) 10%以下
消耗電流		15mA以下
控制輸出		負載電源電壓：DC5～24V 負載電流：50mA 以下 OFF電流：0.5mA 以下殘留電壓：0.7V 以下(負載電流50mA 時)：0.4V 以下(負載電流5mA 時)
保護回路		負載短路保護
回應頻率		應答頻率1kHz以上(平均值為3kHz) ＊2
使用環境照度		受光面照度螢光燈：1000lx 以下
環境溫度範圍		動作時：-25～+55°C 保存時：-30～+80°C ( 不結冰、不結露)
環境濕度範圍		動作時：5～85%RH 保存時：5～95%RH (不結冰、不結露)
振動(耐久性)		10～2,000Hz (峰值加速度 150m/s²) 單側振幅：0.75mm X、Y、Z各方向 2.5h (一週期為15min 共 10週期)
衝撃(耐久性)		500m/s² X、Y、Z各方向：3次
保護構造		IP50 IEC60529 規格
連接方式		出線型 ( 標準導線長 1m) 、接頭中繼型 (標準導線長0.3m)
重量 (包裝狀態)	出線型	約15g
重量 (包裝狀態)	接頭中繼型	約7g
材質	外殼保護蓋	polybutylene terephthalate (PBT)
材質	投/受光部	聚碳酸酯(PC)

＊1. 若將檢測物體沿溝槽橫向移動時的值。
＊2. 應答頻率係為轉動下圖圓盤所量測得之值。

連接用接頭

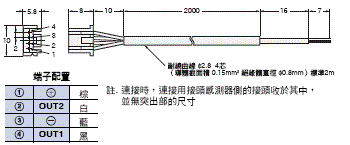

品名		附耐繞曲線接頭
型號		EE-1016-R
形状
解觸電組		25mΩ以下 (於DC10mA 20mV 以下)
插入力		20N以下
拔出力 (外殼保持力)		15N以上
標準導線長		2m
使用環境溫度範圍		-25～+85℃
材質	外殼	尼龍
材質	接點	磷青銅
