最多可將3種由OMRON獨創的4種影像濾鏡，以任意順序組合，即可除去印刷模糊或雜訊的影響，實現穩定的讀取效果。
FQ-CR
產品特色
出類拔萃的讀取性能，操作簡單
[FQ-CR2]
OMRON獨家條碼讀取演算技術，直印碼讀取功能出類拔萃。
排除印刷模糊及雜訊的影響濾鏡功能濾鏡功能
濾鏡種類
平滑化
使影像變得平滑。
收縮
若為白色條碼，則可讓該單元縮小。
可有效讀取較為分離的點陣圖條碼。
膨脹
若為白色條碼，則可讓該單元放大。
可有效讀取印刷字體過粗的條碼。
中間值
可除去雜訊。
濾鏡組合範例
透過收縮與膨張的組合，可在不改變打印字體大小的情況下與點陣作連結。
自動調整條件直至成功讀取重試功能
讀碼機的使命就在於即使印刷狀態不佳，也能夠順利讀取。能夠自動變更曝光時間及讀取條件，藉由重新讀取的動作，可不受工件或環境變化的影響而穩定讀取。
搭載如下的多種重新讀取功能
1. 以相同條件進行指定次數的重試
在相同場景下以指定的次數進行攝影，直至讀取成功。
2. 在外部觸發訊號輸入中重試
在來自外部的準位觸發訊號輸入中，持續拍攝直至讀取成功。
3. 改變快門速度重試
以相同場景階段性改變曝光時間進行攝影。

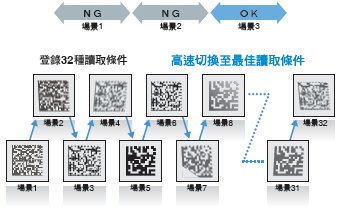

4. 改變數種讀取條件重試
若對象條碼為直印碼，則依據印刷狀態的差異，單一讀取設定可能會出現讀取NG的情況。
FQ-CR可預先登錄最多32種讀取條件作為標準場景，依序切換條件並重新讀取。
由於可自動判斷使用率高的場景，並依序加以切換，因此可柔軟因應讀取條件的變化。
當然也可指定固定的分配順序。
輕鬆檢查條碼印刷品質標示出條碼錯誤修正位置
經過條碼修正符號所進行復原的條碼，會用紅色圓圈標記在影像上。
利用此功能便可輕鬆確認條碼中有問題的部位。
[FQ-CR1] [FQ-CR2]
輕巧的機身裡濃縮了各種強化 功能，使條碼能順利讀取。

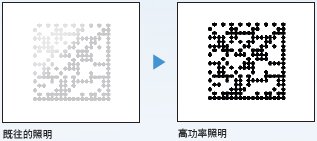

正確偵測低對比度的目標高功率LED照明
隨著視野變寬，要均勻保持視野內的明亮度便越加困難，這也是造成讀取錯誤的原因。內建於FQ-CR系列的LED照明，搭載
OMRON獨自開發之DR光學系統，能夠有效利用光線，透過比過去高4倍的明亮度，在視野內保持均一的明亮度。

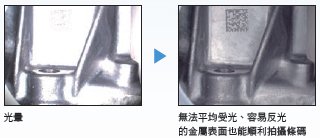

排除環境光線的影響HDR功能
搭載可將照明變化及素材光線反射等影響減至最小限度的HDR（高動態範圍）功能。無論是金屬零組件、光面薄膜等難以平均受光的素材，或是容易產生周圍光線的現場，均可穩定進行檢查。

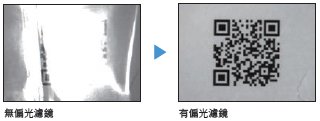

隔絕正反射光偏光濾鏡
附帶隔絕光澤面之正反射光的偏光濾鏡。
即使是金屬面或光澤面，也可穩定拍攝條碼。

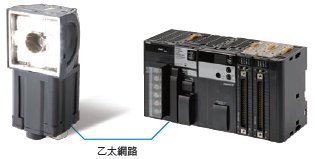

與上位機器進行通訊乙太網路連線
輕巧的機身上內建連接乙太網路的接頭，可藉由乙太網路傳送讀取到的影像及數據。與PLC或電腦等上位機器間的數據傳輸也順暢無礙。
任何人皆能簡單設定。
只要一個按鍵，便能簡單登錄顯示在螢幕上的條碼。
接下來FQ-CR會自動將讀取條件調整到最佳狀況。
2Way設定工具
我們準備了可於作業現場進行設定及對控制盤進行設置的觸控式取景器，與可透過個人電腦使用的設定工具。
PC用TouchFinder (免費)
當您購買本產品後，可至會員專用網站免費下載此PC用TouchFinder。
九國語言選單
搭載九國語言選單，讓外國的生產工廠也能順利將此系列導入生產線。
在選單上便能簡單切換。日文
英文
中文（繁體）
中文（簡体）
韓文
德文
法文
義大利文
西班牙文
為操作進行導航
從影像調整到測試、開始運轉等各流程，透過導航選單依序操作，初次接觸本系列的使用者也能輕鬆上手。
彈性化系統配置。
多重連接最多可達8台
從單台讀碼機的單純構成，到連接複數讀碼機從各方向進行拍攝的多重設置，皆能自由搭配的彈性化系統配置。
可從設定控制台「觸控式取景器」控制多達8台的讀碼機。
條碼的品質管理
FQ-CR2搭載了先進的演算技術，就算條碼印刷品質粗劣也能順利進行讀取。對於因某些因素而漸漸劣化的條碼，系統也會自動執行修正或重新讀取功能進行條碼讀取。
但是在這種情況下，若單靠讀取OK或NG的情報，便無法掌握條碼品質惡化的變化點。
這時，條碼辨識率情報便能幫上大忙。條碼辨識率的數值會因為條碼的印刷品質好壞、位置是否偏移、設置條件、以及雜訊等因素而起伏。
透過記錄下來的條碼辨識率與條碼影像，便能進行品質狀況管理。
當您進行生產線導入測試時，最新型記錄功能將會助您一臂之力。測試時可拍攝數個樣品圖樣，讓系統記錄樣品圖的條碼辨識率。記錄下來的數據會以時間軸圖表來呈現，讓使用者能快速掌握條碼讀取狀況。
＊若是FQ-CR1型的話，則是記錄檢測出來的文字數而非條碼辨識率。

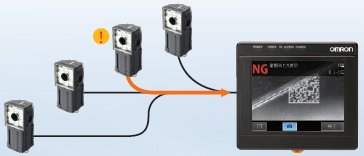

NG發生時自動警示
「最新NG感測器顯示」最適合於現場固定設置之觸控式取景器。
將複數的感測器連接同一台觸控式取景器進行監視時，可全自動切換NG發生的感測器畫面，迅速確認NG狀況。
讀碼機
窄視野型
| 二維讀碼機 | 多功能讀碼機 | |
|---|---|---|
| NPN | FQ-CR20010F-M | FQ-CR10010F-M |
| PNP | FQ-CR25010F-M | FQ-CR15010F-M |
中視野型
| 二維讀碼機 | 多功能讀碼機 | |
|---|---|---|
| NPN | FQ-CR20050F-M | FQ-CR10050F-M |
| PNP | FQ-CR25050F-M | FQ-CR15050F-M |
廣視野型（遠距離）
| 二維讀碼機 | 多功能讀碼機 | |
|---|---|---|
| NPN | FQ-CR20100F-M | FQ-CR10100F-M |
| PNP | FQ-CR25100F-M | FQ-CR15100F-M |
廣視野型（近距離）
| 二維讀碼機 | 多功能讀碼機 | |
|---|---|---|
| NPN | FQ-CR20100N-M | FQ-CR10100N-M |
| PNP | FQ-CR25100N-M | FQ-CR15100N-M |
註. 視野公差：±10%以內
觸控式取景器
| 種類 | 型號 |
|---|---|
| DC電源型 | FQ2-D30 |
電纜（機械手臂電纜）
| 種類 | 長度 | 型號 |
|---|---|---|
| 乙太網路線 (用於讀碼機與觸控式取景器之間、讀碼機與個人電腦之間) |
2m | FQ-WN002 |
| 5m | FQ-WN005 | |
| 10m | FQ-WN010 | |
| 20m | FQ-WN020 | |
| 輸出輸入纜線 | 2m | FQ-WD002 |
| 5m | FQ-WD005 | |
| 10m | FQ-WD010 | |
| 20m | FQ-WD020 |
多重連接用交換式集線器（建議使用）
| 外觀 | 埠數 | 消耗電流 | 型號 |
|---|---|---|---|
 |
5 | 0.07A | W4S1-05D |
選購品
| 用途 | 外觀 | 種類 | 型號 |
|---|---|---|---|
| 讀碼機用 |  |
安裝用台座 （隨附於讀碼機） |
FQ-XL |
 |
高精度台座 （另售）＊1 |
FQ-XL2 | |
 |
偏光濾鏡附件 (隨附於讀碼機) |
FQ-XF1 | |
| 觸控式 取景器用 |
 |
面板嵌入轉接器 | FQ-XPM |
 |
觸控筆 (隨附於觸控式取景器) |
FQ-XT | |
 |
吊繩配件 | FQ-XH | |
 |
SD記憶卡(2GB) | HMC-SD292 |
＊1. 本零件可強化對於使光軸或視野偏離之震動或外來施力的抵抗力。
＊2. 本產品使用充電式鋰電池。出口至外國時，請先確認該國家的法律規範。
＊2. 本產品使用充電式鋰電池。出口至外國時，請先確認該國家的法律規範。
系統構成

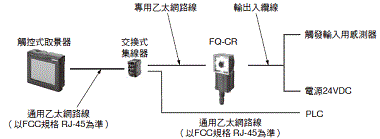

連接1台讀碼機時
以平行埠輸出入進行控制
以乙太網路進行控制

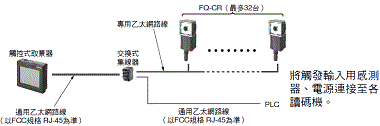

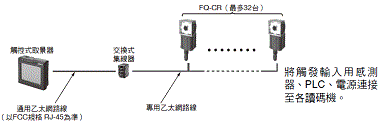

連接數台讀碼機時
以平行埠輸出入進行控制
以乙太網路進行控制
註. 在您購買本產品並登錄為會員後，便能免費下載可代替觸控式取景器使用的電腦設定軟體PC用TouchFinder。
詳情請參照隨附於讀碼機的會員登錄申請表。
讀碼機
| 種類 | 二維讀碼機 | 二維讀碼機 | |
|---|---|---|---|
| 型號 | NPN型 | FQ-CR20[][][][]-M | FQ-CR10[][][][]-M |
| PNP型 | FQ-CR25[][][][]-M | FQ-CR15[][][][]-M | |
| 視野 | 請參閱下表。 | ||
| 設置距離 | |||
| 最低解析度 | FQ-CR2[]010F-M/-CR1[]010F-M：0.040mm FQ-CR2[]050F-M/-CR1[]050F-M：0.070mm FQ-CR2[]100F-M/-CR1[]100F-M：0.282mm FQ-CR2[]100N-M/-CR1[]100N-M：0.155mm |
||
| 主要功能機能 | 項目 |
二維碼 (Data Matrix (EC200)、 QR Code) |
二維碼(Data Matrix (EC200)、 QR Code、MicroQR Code、 PDF417、MicroPDF417、 GS1- DataMatrix) |
|
條碼(JAN/EAN/UPC、Code39、 Codabar (NW- 7)、 ITF (Interleaved 2 of 5)、 Code 93、Code128/ GS1-128、 GS1 DataBar* (Truncated、Stacked、 Omni-directional、 Stacked Omni-directional、 Limited、Expanded、 Expanded Stacked)、 Pharmacode、 GS1-128 CompositeCode (CC-A、CC-B、CC-C)) |
|||
| 前處理功能 | 濾鏡功能(平滑化、膨脹、收縮、中間值)、重試功 能、錯誤修正位置顯示 | 無 | |
| 驗證功能 | 無 | 有 | |
| 可同時偵測的數量 | 32 | ||
| 場景登錄數 | 32 | ||
| 影像 攝影 |
影像濾鏡 | 高動態範圍功能(HDR)、偏光濾鏡(附件) | |
| 影像感測器 | 1/3吋黑白CMOS | ||
| 快門功能 | 1/250～1/32258s | 1/250～1/30000s | |
| 處理解析度 | 752×480 | ||
| 照明 | 照明亮燈方式 | 脈衝亮燈 | |
| 照明顏色 | 白色 | ||
| LED等級 | 2類危險(IEC62471) | ||
| 數據記錄功能 | 測量結果的紀錄 | 讀碼機本身：1,000筆(使用觸控式取景器時，可儲存至SD卡的容量上限為止) | |
| 影像紀錄 | 讀碼機本身：20張(使用觸控式取景器時，可儲存至SD卡的容量上限為止) | ||
| 測量值觸發器 | 外部觸發器(單次、連續) | ||
| 輸出輸入規格 | 輸入訊號 | 7點 • 單次測量輸入(TRIG) • 控制指令輸入(IN0～5) |
|
| 輸出訊號 | 3點 • 控制輸出(BUSY) • 總體判定輸出(OR) • 錯誤輸出(ERROR) 註. 3點輸出訊號可更改分配給各偵測項目的個別判定 |
||
| 乙太網路規格 | 數值輸出、控制指令支援(無規約通訊) 100BASE-TX/10BASE-T |
||
| 連接方式 | 專用接頭纜線 • 電源、I/O用：1條(FQ-WD[][][]型) • 觸控式取景器與電腦連接用：1條(FQ-WN[][][]型) |
||
| 額定 | 電源電壓 | DC21.6V～26.4(含漣波) | |
| 消耗電流 | 2.4A以下 | ||
| 環境抗耐性 | 環境溫度範圍 | 動作時：0～+50℃ 保存時：-25～+65℃ (不可結冰結露) |
|
| 環境濕度範圍 | 動作時、保存時：各35～85%RH (但不可結露) | ||
| 環境氣體 | 不應有腐蝕性氣體 | ||
| 保護構造 | IEC60529規格 IP67 (但安裝偏光濾鏡附件時除外) | ||
| 材質 | 讀碼機：PBT、PC、SUS 安裝用台座：PBT 偏光濾鏡附件：PBT、PC 乙太網路接頭：耐油性乙烯基混合物 I/O接頭：無鉛耐熱PVC |
||
| 種類 | 窄視野、中視野型：約160g、廣視野型：約150g | ||
| 附屬品 | • 安裝用台座(FQ-XL型) ×1 • 偏光濾鏡附件(FQ-XF1型) ×1 • 使用說明書 • 會員登錄申請表 |
||
| LED等級 | 2類危險（IEC62471） | ||
| 二維讀碼機 | 多功能讀碼機 | 視野＊ | 設置 距離 |
重量 | ||
|---|---|---|---|---|---|---|
| NPN型 | PNP型 | NPN型 | PNP型 | |||
| FQ-CR20010F-M | FQ-CR25010F-M | FQ-CR10010F-M | FQ-CR15010F-M |
7.5×4.7~ 13×8.2mm |
38~ 57mm |
200g 以下 |
| FQ-CR20050F-M | FQ-CR25050F-M | FQ-CR10050F-M | FQ-CR15050F-M |
13×8.2~ 53×33mm |
56~ 215mm |
|
| FQ-CR20100F-M | FQ-CR25100F-M | FQ-CR10100F-M |
FQ-CR15100F-M |
53×33~ 240×153mm |
220~ 970mm |
|
| FQ-CR20100N-M | FQ-CR25100N-M | FQ-CR10100N-M | FQ-CR15100N-M |
29×18~ 300×191mm |
32~ 380mm |
|
＊公差±10%以內
觸控式取景器
| 種類 | DC電源型 | ||
|---|---|---|---|
| 型號 | FQ2-D30 | ||
| 可連接的感測器數量 | 可辨識的(感測器切換)最大數量：32台；顯示器可顯示的最大數量：8台 | ||
| 主要功能 | 測量畫面的顯示種類 | 顯示最新結果、顯示最新NG、趨勢監測、柱狀圖 | |
| 可顯示的影像種類 | 慢速播放影像、停格影像、擴大影像、縮小影像 | ||
| 資料記錄 | 測量結果、測量影像 | ||
| 可顯示的選單語言 | 日文、英文、德文、法文、義大利文、西班牙文、中文(繁體)、中文(簡體)、韓文 | ||
| 顯示 | 液晶顯示器 | 顯示裝置 | 3.5吋 TFT 彩色LCD |
| 像素數 | 320×240像素 | ||
| 顯示顏色 | 16,777,216色 | ||
| 背光裝置 | 壽命＊1 | 50,000小時(25℃) | |
| 亮度調整 | 有亮度調整功能 | ||
| 自動熄燈功能 | 有(具變更設定時間的功能) | ||
| 操作介面 | 觸控螢幕 | 方式 | 電阻膜方式 |
| 壽命＊2 | 1,000,000次 | ||
| 外部介面 | 乙太網路 | 100BASE-TX/10BASE-T | |
| SD卡 | SDHC規格 建議Class4以上 | ||
| 額定 | 電源電壓 | 連接DC電源時：DC21.6V～26.4V (含漣波) | |
| 消耗電流 | 連接DC電源時：0.2A以下 | ||
| 環境抗耐性 | 環境溫度範圍 | 動作時：0～+50℃ 保存時：-25～+65℃ (但不可結冰結露) |
|
| 環境濕度範圍 | 動作時、保存時：各35～85%RH (但不可結露) | ||
| 環境氣體 | 不應有腐蝕性氣體 | ||
| 振動(耐久性) | 10～150Hz 單側振幅0.35mm X/Y/Z方向 各8分鐘10次 | ||
| 衝擊(耐久性) | 150m/s2 6方向(上下、左右、前後)各3次 | ||
| 保護構造 | IEC60529規格 IP20 (已安裝SD卡外殼、接頭外蓋或者導線時) | ||
| 重量 | 約270g (未安裝電池+手持用吊繩時) | ||
| 材質 | 外殼：ABS | ||
| 附屬品 | 觸控筆(FQ-XT型)、使用說明書 | ||
＊1.此為常溫常濕條件下，使用至亮度減半為止的產品壽命參考值，並非保證值。
背光裝置的壽命會由於周遭環境的溫溼度而有大幅度變化。
在低溫或高溫下裝置壽命均會縮短。
＊2. 數值僅供參考，並非保證值。會隨使用條件而有所變化。
PC用TouchFinder
為了使用PC用TouchFinder，需要滿足下列條件的電腦。
| OS | Microsoft Windows XP Home Edition/Professional SP2以上＊1 Microsoft Windows 7 Home Premium以上＊1 |
|---|---|
| CPU | 與Core2Duo 1.06GHz同級或以上 |
| RAM | １GB以上 |
| HDD | 500MB以上的可用空間＊2 |
| 螢幕 | 1024×768以上解析度 |
＊1. 日文版、英文版只與32 bit版相容。
＊2. 需要額外的記錄用空間。
（單位：mm）

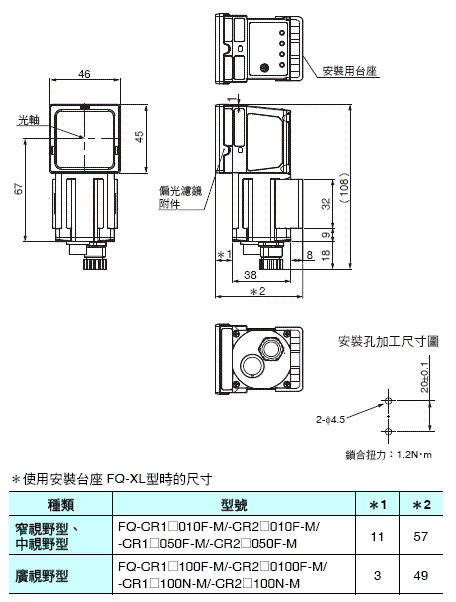

讀碼機
FQ-CR型
使用安裝台座 FQ-XL型時

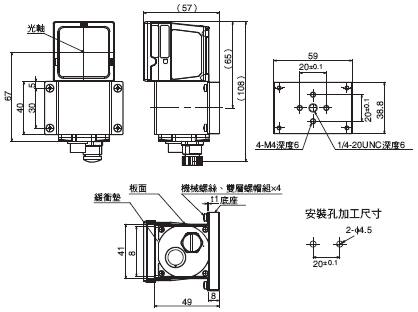

使用安裝台座 FQ-XL2型時

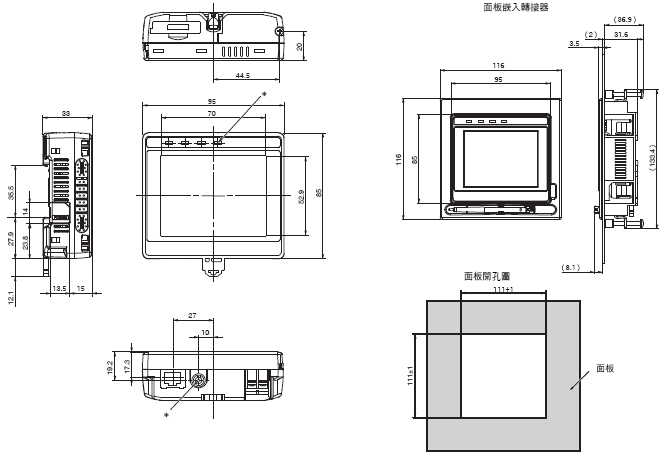

觸控式取景器
