為因應自動化領域所需的速度與檢查性能，OMRON 至今不斷研發講求高速性的影像處理系統。如今影像處理已開始普及全世界，客戶需求的演變速度也比以往更加快速。因此我們推出了集團新成員工業用相機製造商OMRON SENTECH 公司（前SENTECH公司）的工業相機。這些工業相機能簡單完成傳統影像處理系統無法達成的複雜、高速且靈活的系統架構，以及不需使用電腦拍攝放大圖像的目測檢查輔助等。
STC / FS 系列
產品特色
簡單完成傳統影像處理系統無法達成的複雜、高速且靈活的系統架構，不需使用電腦拍攝放大圖像的目測檢查輔助
更快速，更簡單
GigE Vision CMOS 小體積型 M 系列
體積比以往機種小
備有29mm 見方與30×40mm 的機殼尺寸系列產品
GigE Vision CMOS 型 S 系列
搭載SONY 製CMOS「Pregius」產品規格齊全。
PoE（Power Over Ethernet）與外部電源（自動切換）皆適用。
小體積、堅固且安裝容易的機殼設計。
GigE Vision CMOS Line Scan 相機
小體積且安裝容易的機殼設計備有2K/4K/8K 系列產品
USB3.0 型
備有0.4M ～ 20.4M 解析度的系列產品
小體積、堅固且安裝容易的機殼設計

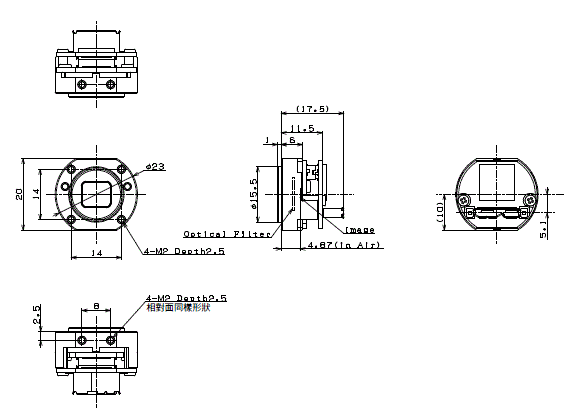

USB3.0 端口分離型
藉由分離感測器部位，可將攝影機設置在困難的位置，並且提升纜線的耐用性，也可設置在活動部位。
CoaXPress 型
本公司備有4M 型與12M 型
小體積機殼設計，最適合替換CameraLink 攝影機支援PoCXP
Opt-C:Link 型
使用12M 像素，實現279fps 高幀速率（40Gbps 支援機型）。
採用光纖，抗干擾性強，更能延長纜線長度。
使用市售的耐繞曲纜線，也可使用在活動部位上。
CameraLink CMOS 型
追加0.5M、2M、25M 高解析度的系列產品
CameraLink 端口分離型
藉由分離感測器部位，可將攝影機設置在困難的位置，
而利用耐繞曲纜線，也可設置在活動部位。

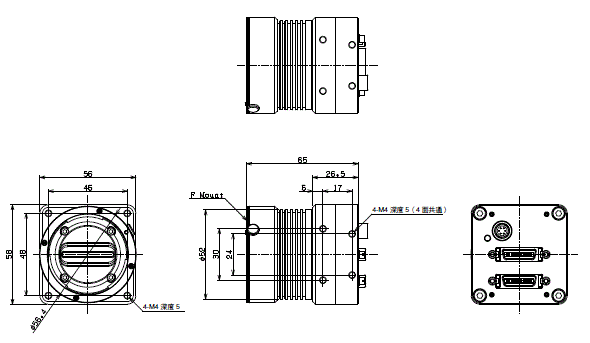

CameraLink Line Scan 相機
採用高速CMOS 感測器，有2K~16K 系列產品具有FFC 和ROI 等豐富功能，小體積容易安裝機殼設計
4K HDMI 攝影機
利用HDMI 纜線將4K 影像直接連接至監視器，能夠以60fps 輸出影像。Full HD 模式能夠以120fps（1080P120 ）顯示。
（支援1080P120 幀螢幕）
不用PC 便可使用，觀察系統等裝置的建構成本低廉。
HD 高解析攝影機
可使用HDMI 接頭直接連接監視器，在無PC 的環境下構建觀察系統。使用選購的遠端遙控模組即可於畫面上顯示十字線與遮罩。
HD-SDI高解析攝影機
通用性高，使用BNC 接頭直接連接監視器。適用於長距離影像傳輸。使用選購的遠端遙控模組即可於畫面上顯示十字線與遮罩。

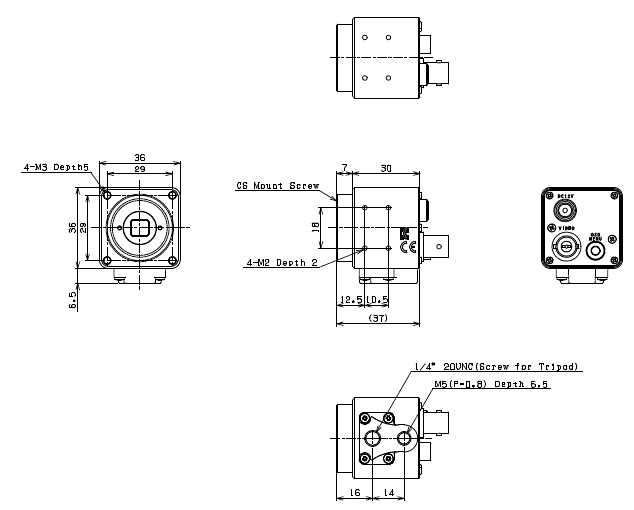

Analog Progressive 式工業相機系列
漸進式掃描 黑白CCD 的小型工業相機採用SHARP 製 CCD 感測器，更換的理想之選

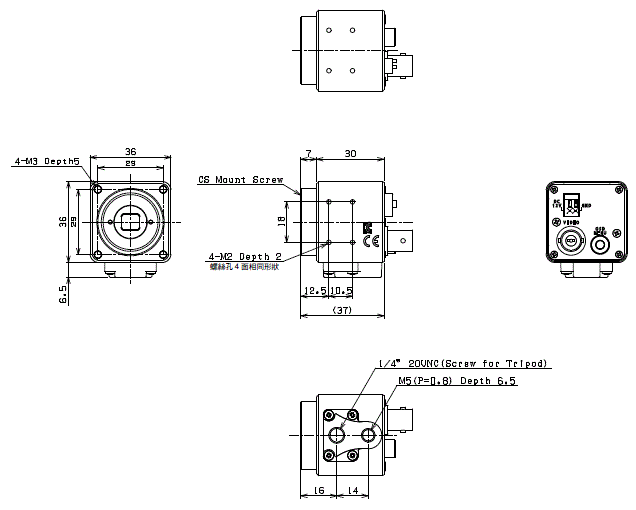

TV 格式 彩色工業相機 S133N-B 系列
電源輸入備有DC 插孔型與端子台輸入型

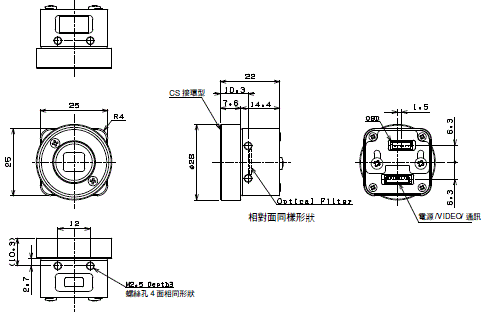

小型裸板型工業相機 STC-S133 系列
小型輕量，最適合裝置組裝。
可配合用途來選擇介面。
配件 纜線 AC 變壓器 其他選購品
使用工業相機時所需的選購品。
本公司備有AC 變壓器、纜線等。
配件 固定焦點鏡頭
裸板型工業相機或端口分離工業相機用的小口徑固定焦點鏡頭。
USB3.0 4ch 影像輸入卡
將USB3.0 晶片搭載在各ch 上的4ch 影像輸入卡。
採用PCI Express Gen3×4 通道，與Gen2×4 通道相較之下，當使用多台高畫素、高速相機時，可穩定執行動作。
訂購時的注意事項
・本目錄刊載之產品價格請洽OMRON 經銷商。
・交貨時間請洽詢各OMRON 經銷商。
・本目錄刊載之工業相機無法連接FH/FZ/FJ 系列之影像處理系統。

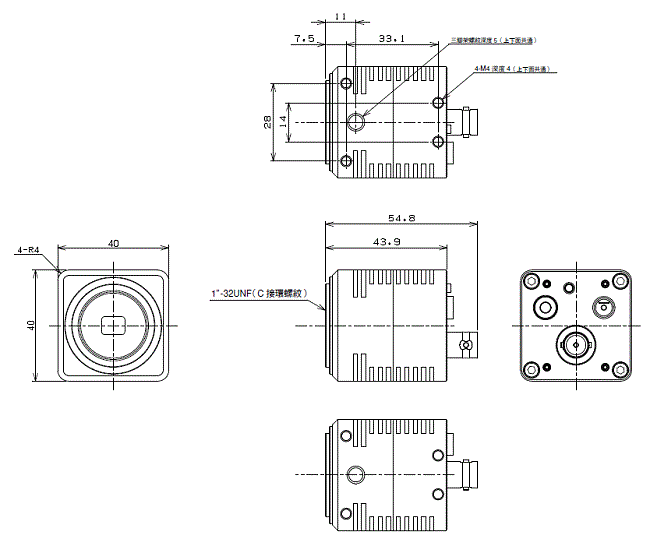

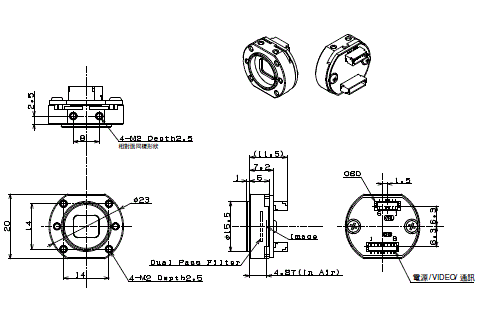

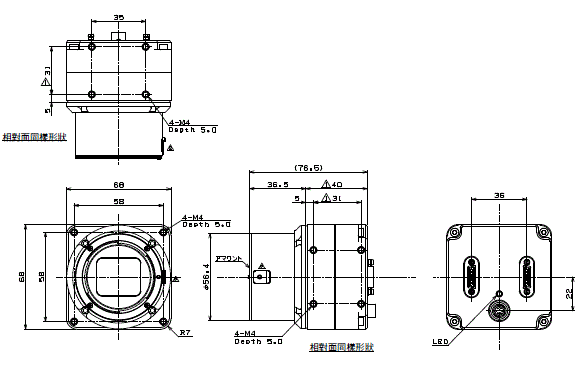

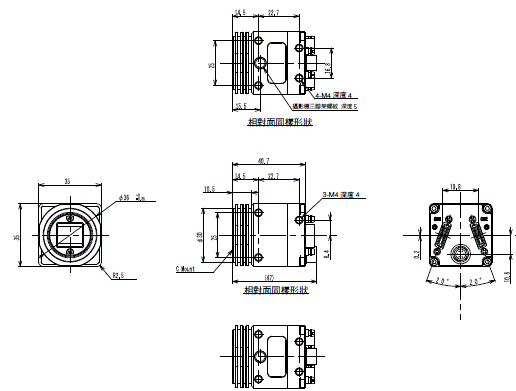

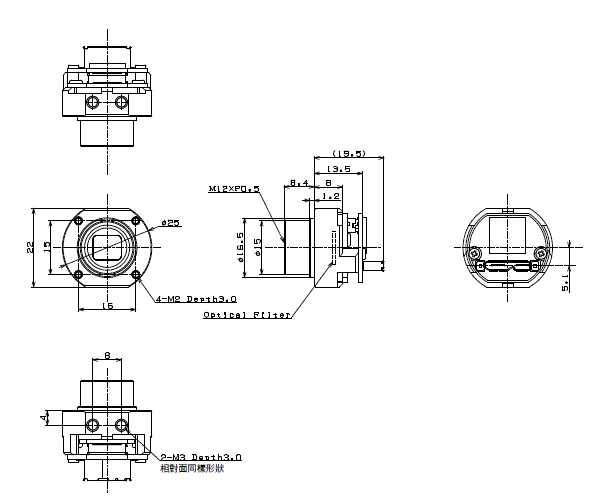

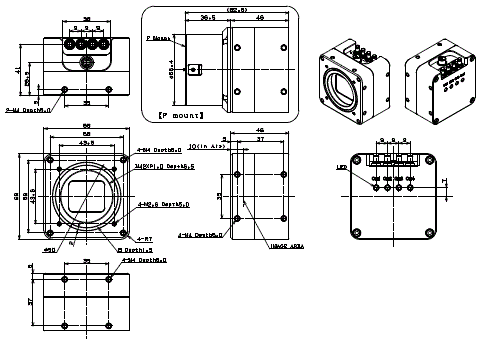

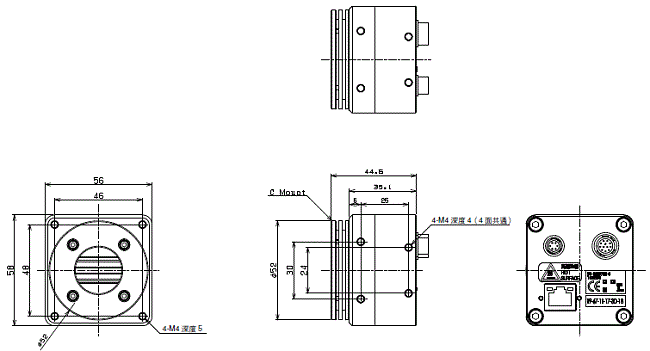

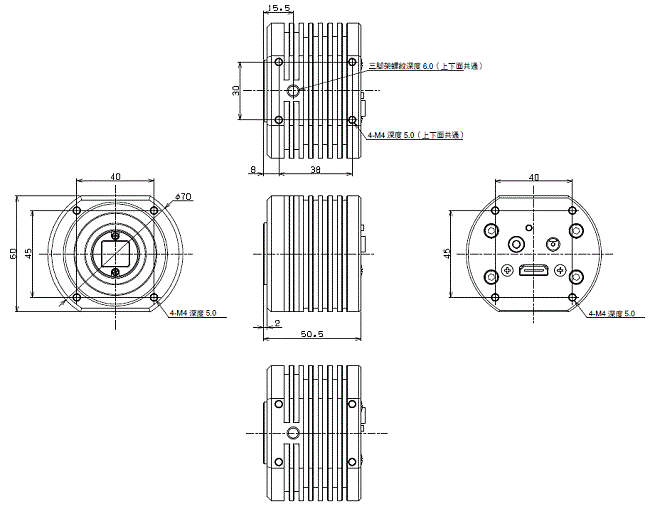

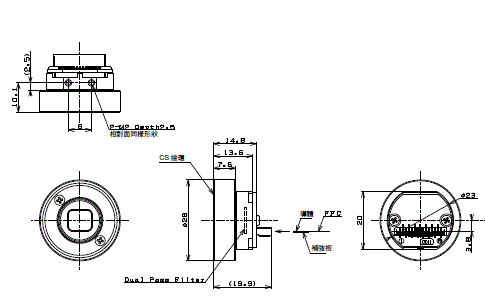

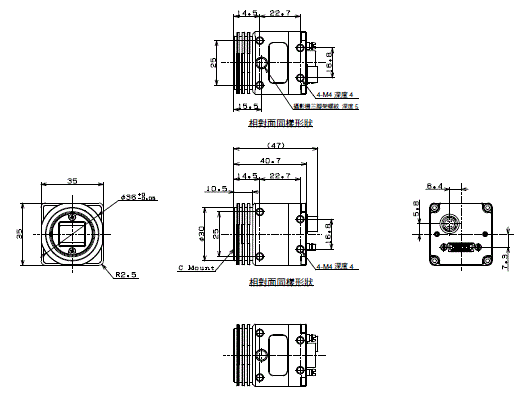

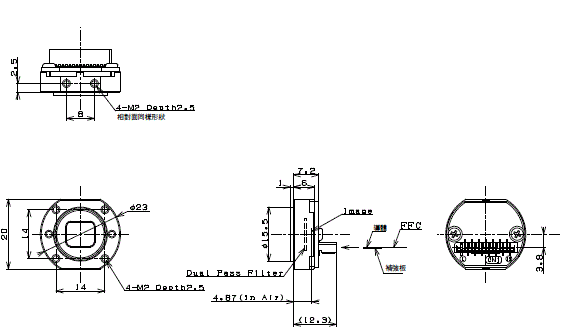

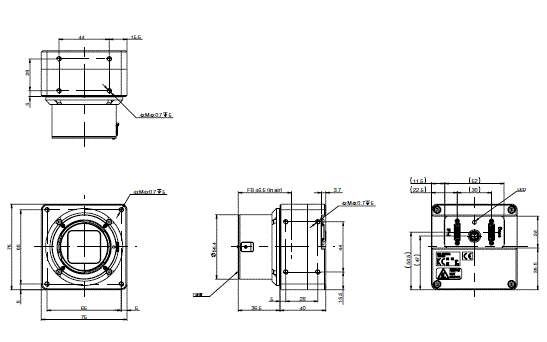

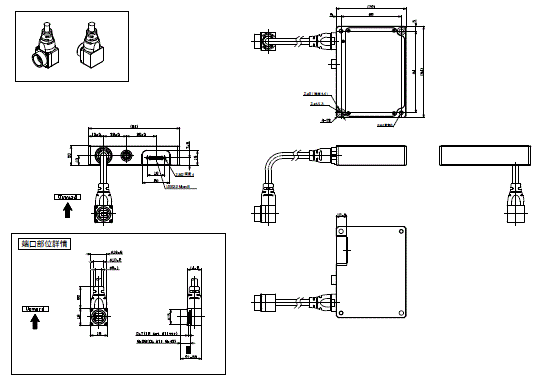

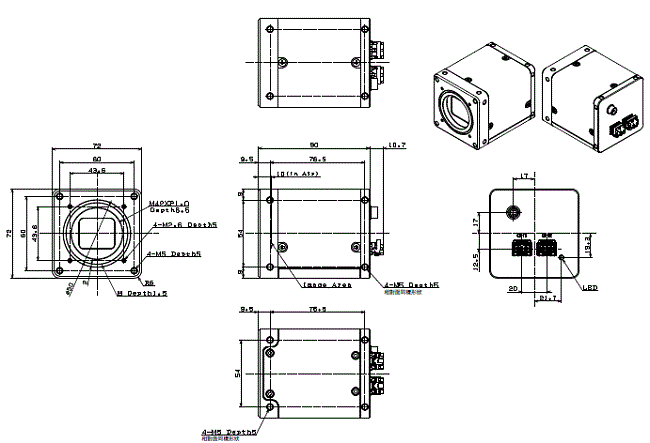

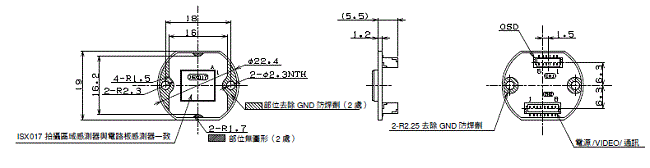

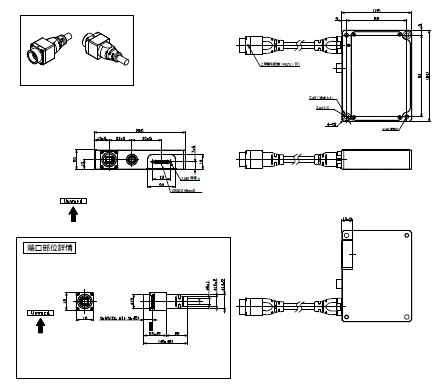

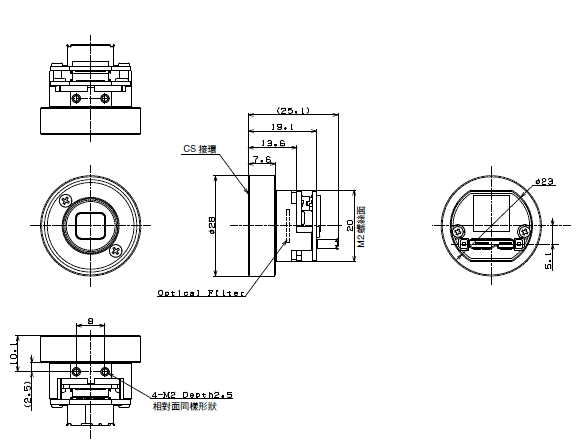

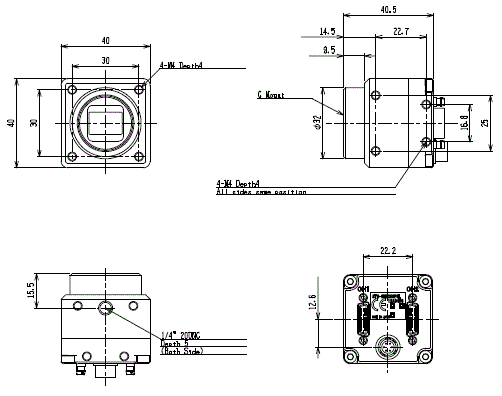

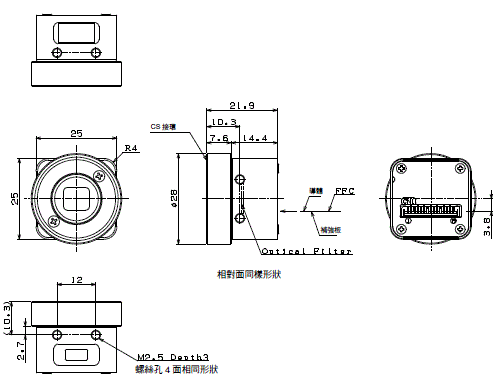

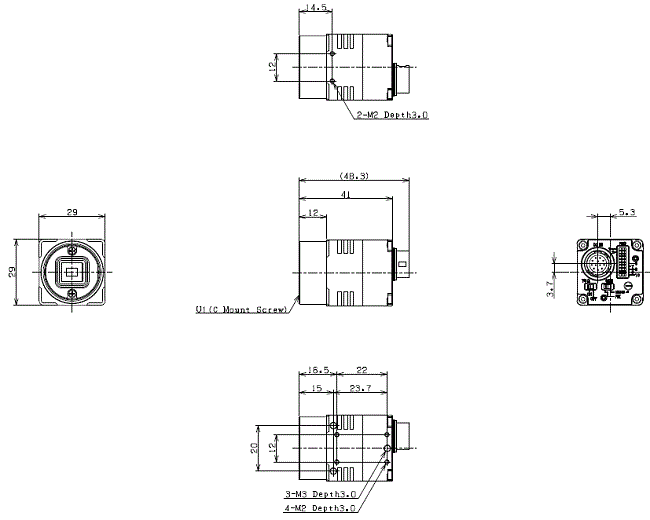

關於外觀尺寸
・本目錄刊載之外形圖為代表性的型號。未記載的型號外形圖，請確認CAD 資料。CAD 資料可至https://www.omron.com.tw 下載。
・交貨時間請洽詢各OMRON 經銷商。
・本目錄刊載之工業相機無法連接FH/FZ/FJ 系列之影像處理系統。
關於外觀尺寸
・本目錄刊載之外形圖為代表性的型號。未記載的型號外形圖，請確認CAD 資料。CAD 資料可至https://www.omron.com.tw 下載。

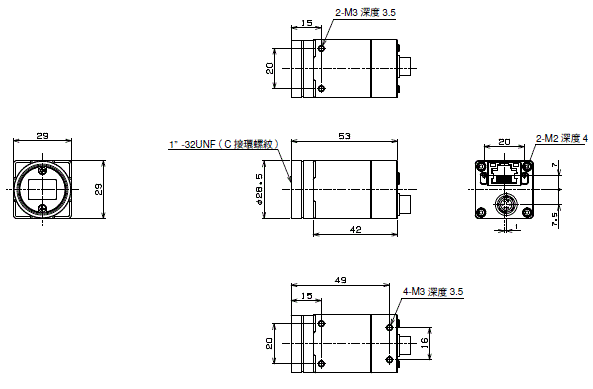

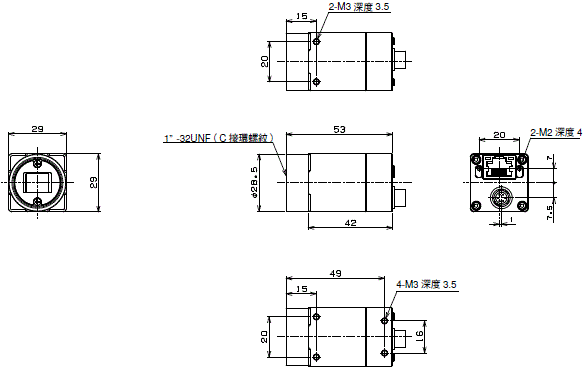

GigE Vision CMOS 小體積型 M 系列
全域快門型
| 型號 | 單色/彩色 | 解析度 | 幀率 | 有效像素數（H×V） | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 鏡頭接環 |
|---|---|---|---|---|---|---|---|---|
| STC-MBS43POE | 單色 | 0.4M | 282.8 fps | 720 × 540 |
1/2.9 | 6.9 × 6.9 | IMX287 | C |
| STC-MCS43POE | 彩色 | |||||||
| STC-MBS52POE | 單色 | 0.5M | 166.5 fps | 816 × 624 |
1/1.7 | 9 × 9 | IMX433 | C |
| STC-MCS52POE | 彩色 | |||||||
| STC-MBE132POE | 單色 | 1.3M | 61 fps | 1280 × 1024 |
1/1.8 | 5.3 × 5.3 | EV76C560 | C |
| STC-MCE132POE | 彩色 | |||||||
| STC-MBS163POE | 單色 | 1.6M | 70.7 fps | 1440 × 1088 |
1/2.9 | 3.45 × 3.45 | IMX273 | C |
| STC-MCS163POE | 彩色 | |||||||
| STC-MBS202POE | 單色 | 2M | 54.6 fps | 1624 × 1240 |
1/1.7 | 4.5 × 4.5 | IMX430 | C |
| STC-MCS202POE | 彩色 | |||||||
| STC-MBS231POE | 單色 | 2.3M | 41.6 fps | 1920 × 1200 |
1/1.2 | 5.86 × 5.86 | IMX249 | C |
| STC-MCS231POE | 彩色 | |||||||
| STC-MBS312POE | 單色 | 3.2M | 34.9 fps | 2048 × 2048 |
2/3 | 3.45 × 3.45 | IMX265 | C |
| STC-MCS312POE | 彩色 | |||||||
| STC-MBS500POE | 單色 | 5M | 21.9 fps | 2448 × 2048 |
2/3 | 3.45 × 3.45 | IMX264 | C |
| STC-MCS500POE | 彩色 | |||||||
| STC-MBS881POE | 單色 | 8.9M | 12.4 fps | 4096 × 2160 |
1 | 3.45 × 3.45 | IMX267 | C |
| STC-MCS881POE | 彩色 | |||||||
| STC-MBS122BPOE | 單色 | 12.3M | 8.9 fps | 4096 × 3000 |
1.1 | 3.45 × 3.45 | IMX255 | C |
| STC-MCS122BPOE | 彩色 |
滾動快門型
| 型號 | 單色/彩色 | 解析度 | 幀率 | 有效像素數（H×V） | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 鏡頭接環 |
|---|---|---|---|---|---|---|---|---|
| STC-MBA503POE | 單色 | 5M | 14 fps | 2592 × 1944 |
1/2.5 | 2.2 × 2.2 | MT9P031 | C |
| STC-MCA503POE | 彩色 | |||||||
| STC-MBS642POE | 單色 | 6.4M | 17.4 fps | 3072 × 2048 |
1/1.8 | 2.4 × 2.4 | IMX178 | C |
| STC-MCS642POE | 彩色 | |||||||
| STC-MBA1002POE | 單色 | 10M | 10.3 fps | 3856 × 2764 |
1/2.3 | 1.67 × 1.67 | MT9J003 | C |
| STC-MBS1242POE | 單色 | 12M | 9.2 fps | 4000 × 3000 |
1/1.7 | 1.85 × 1.85 | IMX226 | C |
| STC-MCS1242POE | 彩色 | |||||||
| STC-MBS2041POE | 單色 | 20.4M | 5.5 fps | 5472 × 3648 |
1 | 2.4 × 2.4 | IMX183 | C |
| STC-MCS2041POE | 彩色 |
配件
| 型號 | Length | |
|---|---|---|
| 附纜線固定螺絲的GigE 纜線 | FJ-VSG 3M | 3 m |
| FJ-VSG 5M | 5 m | |
| FJ-VSG 10M | 10 m | |
| FJ-VSG 20M | 20 m | |
| FJ-VSG 40M | 40 m | |
| 電源與I/O 纜線 | FJ-VSP2 3M | 3 m |
| FJ-VSP2 5M | 5 m | |
| FJ-VSP2 10M | 10 m |
※請在各攝影機的規格書上確認外部接頭規格後，再進行配線。否則配線錯誤可能會導致故障。
※電源輸入請選用電源與I/O 纜線、或AC 變壓器。
| 型號 | 支援機型 | 備註 | |
|---|---|---|---|
| AC 變壓器 | UN310-6P-M | GigE Vision M 系列 | 6P 接頭型，輸入：100-240Vac，輸出：12V1A |
| 轉換纜線 | CAB-KWA-IEA | 將6 PIN 接頭轉換成S 系列的針腳分配 | |
| 三腳架 | TP-KWA | GigE Vision M Series | |
| TP-KWA-IEA | GigE Vision M Series | 與S 系列的感測器中心位置的高度相同 | |
| TP-KWA2 | STC-MBS/MCS881POE, STC-MBS/MCS122BPOE |

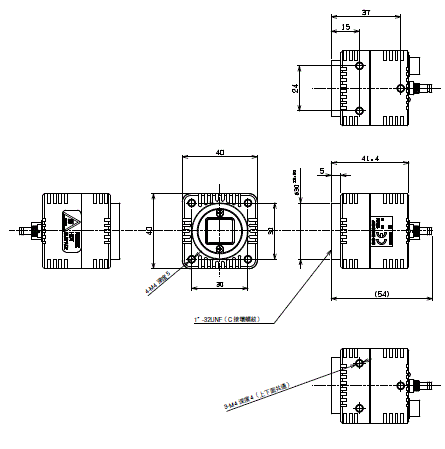

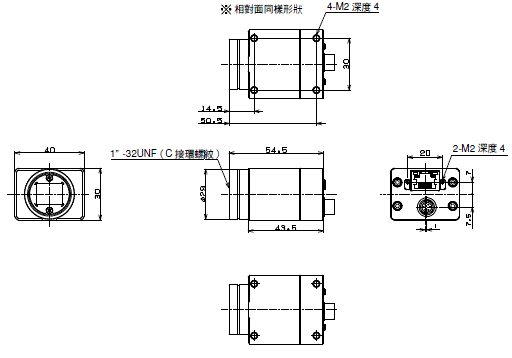

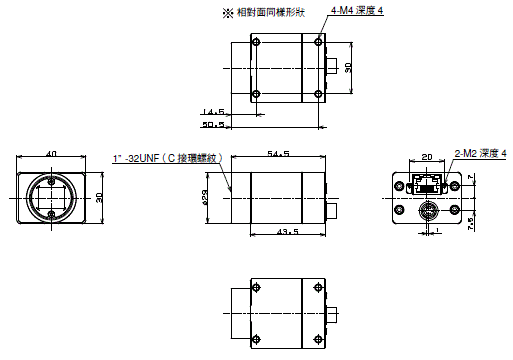

GigE Vision CMOS 型 S 系列
| 型號 | 黑白/彩色 | 解析度 | 幀率 | 有效像素數（H×V） | 感測器尺寸 | 單元尺寸（μm） | 感測器r | 鏡頭接環 | 備註 |
|---|---|---|---|---|---|---|---|---|---|
| STC-SBS43POE | 黑白 | 0.4M | 265 fps | 728 × 544 |
1/2.9 | 6.9 × 6.9 |
IMX287 | C | |
| STC-SCS43POE | 彩色 | ||||||||
| STC-SBE132POE | 黑白 | 1.3M | 61 fps | 1280 × 1024 |
1/1.8 | 5.3 × 5.3 |
EV76C560 | C | |
| STC-SCE132POE | 彩色 | ||||||||
| STC-SBS163POE | 黑白 | 1.6M | 69 fps | 1456 × 1088 |
1/2.9 | 3.45 × 3.45 |
IMX273 | C | |
| STC-SCS163POE | 彩色 | ||||||||
| STC-CMB2MPOE | 黑白 | 2M | 50 fps | 2024 × 1088 |
2/3 | 5.5 × 5.5 |
CMV2000 | C | |
| STC-CMC2MPOE | 彩色 | ||||||||
| STC-CMB2MPOE-IR | 近紅外線 | ||||||||
| STC-SBS231POE | 黑白 | 2.3M | 41.6 fps | 1920 × 1200 |
1/1.2 | 5.86 × 5.86 |
IMX249 | C | |
| STC-SCS231POE | 彩色 | ||||||||
| STC-SBS312POE | 黑白 | 3.2M | 33.4 fps | 2048 × 1536 |
1/1.8 | 3.45 × 3.45 |
IMX265 | C | |
| STC-SCS312POE | 彩色 | ||||||||
| STC-CMB4MPOE | 黑白 | 4M | 25 fps | 2048 × 2048 |
1 | 5.5 × 5.5 |
CMV4000 | C | |
| STC-CMC4MPOE | 彩色 | ||||||||
| STC-CMB4MPOE-IR | 近紅外線 | ||||||||
| STC-SBS500POE | 黑白 | 5M | 21 fps | 2448 × 2048 |
2/3 | 3.45 × 3.45 |
IMX264 | C | |
| STC-SCS500POE | 彩色 | ||||||||
| STC-SBA503POE | 黑白 | 5M | 14 fps | 2592 × 1944 |
1/2.5 | 2.2 × 2.2 |
MT9P031 | C | 滾動快門 |
| STC-SCA503POE | 彩色 | ||||||||
| STC-SCS853POE | 彩色 | 8M | 12.7 fps | 3840 × 2160 |
1/2.5 | 1.62 × 1.62 |
IMX274 | C | 滾動快門 |
| STC-SBS1242POE | 黑白 | 12M | 8.7 fps | 4000 × 3000 |
1/1.7 | 1.85 × 1.85 |
IMX226 | C | 滾動快門 |
| STC-SCS1242POE | 彩色 |
※S 系列預計停產。請考慮使用GigE Vision M 系列。
配件
| 型號 | 長度 | |
|---|---|---|
| 附纜線固定螺絲的GigE 纜線 | FJ-VSG 3M | 3 m |
| FJ-VSG 5M | 5 m | |
| FJ-VSG 10M | 10 m | |
| FJ-VSG 20M | 20 m | |
| FJ-VSG 40M | 40 m | |
| 電源與I/O 纜線 | FJ-VSP2 3M | 3 m |
| FJ-VSP2 5M | 5 m | |
| FJ-VSP2 10M | 10 m |
※請在各相機的規格書上確認外部接頭規格後，再進行配線。否則配線錯誤可能會導致故障。
※電源輸入請選用電源與I/O 纜線、或AC 變壓器。
| 型號 | 支援機型 | 備註 | |
|---|---|---|---|
| AC 變壓器 | UN310-6P | GigE Vision S 系列 | 6P 接頭型，輸入：100-240Vac，輸出：12V1A |
※無法使用UN310-6P-M。

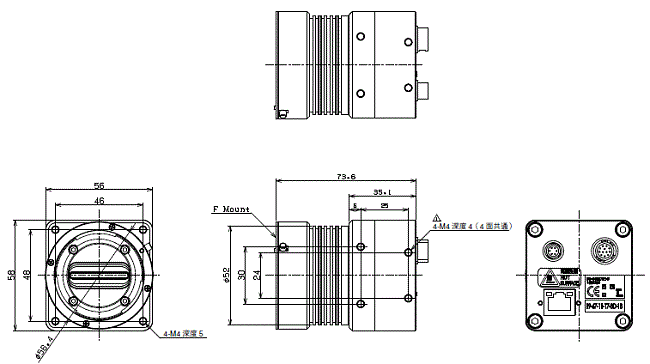

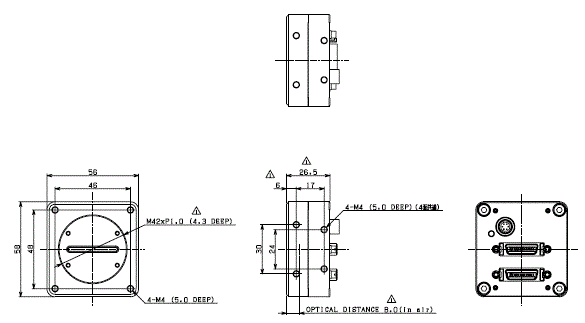

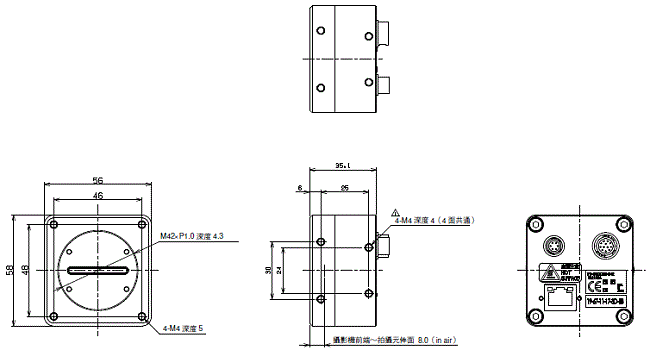

GigE Vision CMOS Line Scan 相機
| 型號 | 黑白/彩色 | 解析度 | 線路速率 | 像素間距 | 感測器 | 感測器類別 | 鏡頭接環 |
|---|---|---|---|---|---|---|---|
| FS-B2KU7GES-C | 黑白 | 2048 × 1 | 51 kHz | 7 μm | DR-2K-7 | 單線 | C |
| FS-B2KU7GES-F | F | ||||||
| FS-B2KU7GES-M42 | M42 | ||||||
| FS-B4KU7GES-F | 4096 × 1 | 26 kHz | 7 μm | DR-4K-7 | 單線 | F | |
| FS-B4KU7GES-M42 | M42 | ||||||
| FS-B4KU35GES-C | 4096 × 1 | 26 kHz | 3.5 μm | DR-4K-3.5 | 單線 | C | |
| FS-B4KU35GES-F | F | ||||||
| FS-B4KU35GES-M42 | M42 | ||||||
| FS-B8KU35GES-F | 8192 × 1 | 13 kHz | 3.5 μm | DR-8K-3.5 | 單線 | F | |
| FS-B8KU35GES-M42 | M42 |
配件
| 型號 | 長度 | |
|---|---|---|
| 附纜線固定螺絲的GigE 纜線 | FJ-VSG 3M | 3 m |
| FJ-VSG 5M | 5 m | |
| FJ-VSG 10M | 10 m | |
| FJ-VSG 20M | 20 m | |
| FJ-VSG 40M | 40 m | |
| 電源與I/O 纜線 | FJ-VSP2 3M | 3 m |
| FJ-VSP2 5M | 5 m | |
| FJ-VSP2 10M | 10 m |
※請在各相機的規格書上確認外部接頭規格後，再進行配線。否則配線錯誤可能會導致故障。
※電源輸入請選用電源與I/O 纜線、或AC 變壓器。
| 型號 | 支援機型 | 備註 | |
|---|---|---|---|
| AC 變壓器 | UN310-6P-LS | Line Scan 相機 | 6P 接頭型，輸入100-240Vac，輸出12V1A |

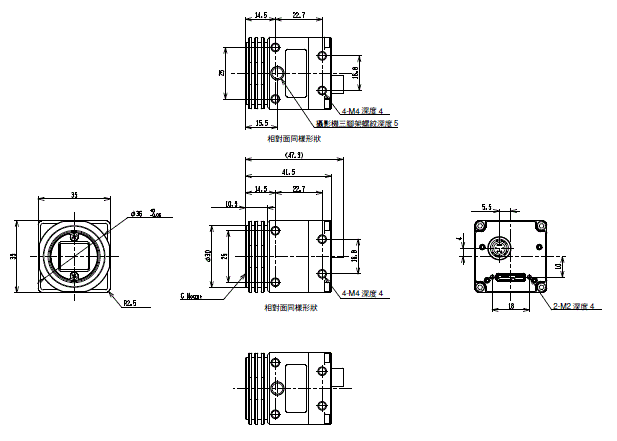

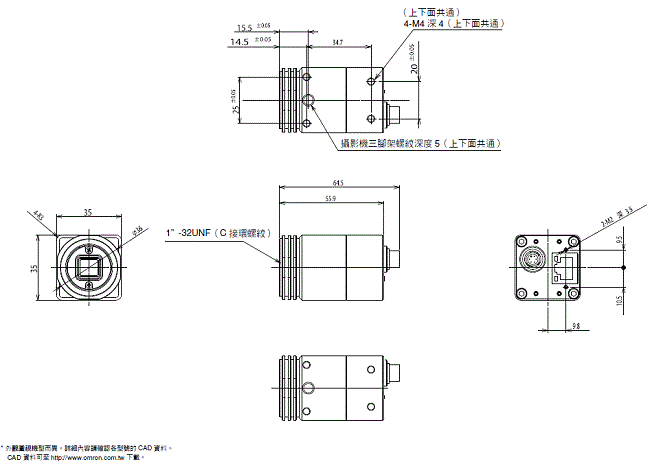

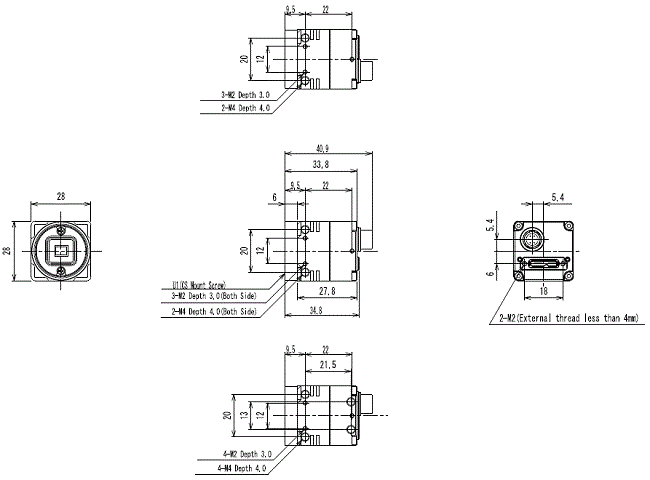

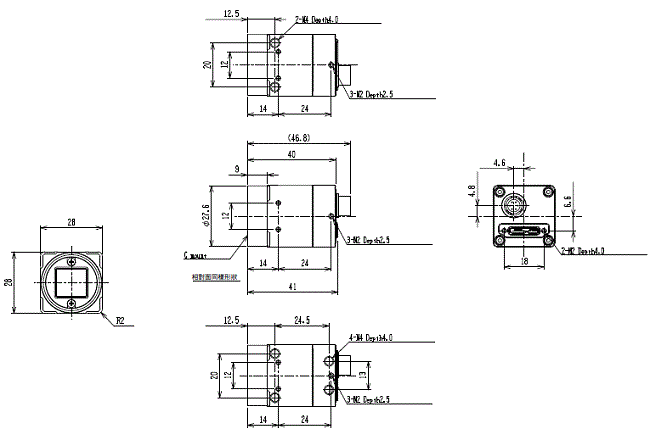

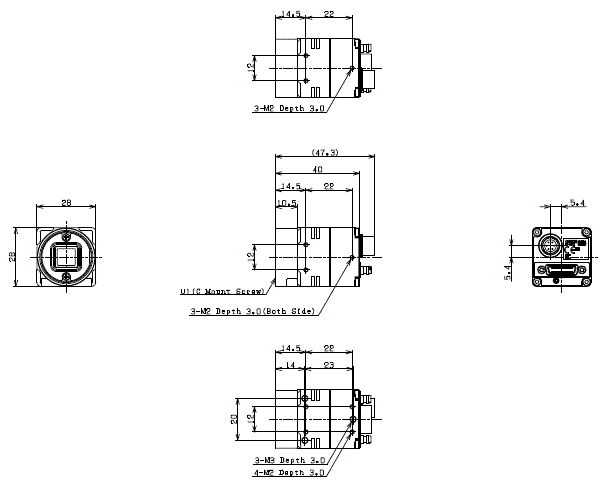

USB3.0 型
全域快門型
| 型號 | 黑白/彩色 | 解析度 | 幀率 | 有效像素數（H×V） | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 鏡頭接環 |
|---|---|---|---|---|---|---|---|---|
| STC-MBS43U3V | 黑白 | 0.4M | 527.1 fps | 720 × 540 |
1/2.9 | 6.9 × 6.9 |
IMX287 | C |
| STC-MCS43U3V | 彩色 | |||||||
| STC-MBE132U3V | 黑白 | 1.3M | 60 fps | 1280 × 1024 |
1/1.8 | 5.3 × 5.3 |
EV76C560 | CS |
| STC-MCE132U3V | 彩色 | |||||||
| STC-MBS163U3V | 黑白 | 1.6M | 238 fps | 1440 × 1080 |
1/2.9 | 3.45 × 3.45 |
IMX273 | C |
| STC-MCS163U3V | 彩色 | |||||||
| STC-MBCM200U3V | 黑白 | 2M | 167 fps | 2048 × 1088 |
2/3 | 5.5 × 5.5 |
CMV2000 | C |
| STC-MBCM200U3V-NIR | 黑白NIR | |||||||
| STC-MBS231U3V | 黑白 | 2.3M | 41.6 fps | 1920 × 1200 |
1/1.2 | 5.86 × 5.86 |
IMX249 | C |
| STC-MCS231U3V | 彩色 | |||||||
| STC-MBS241U3V | 黑白 | 2.3M | 163 fps | 1920 × 1200 |
1/1.2 | 5.86 × 5.86 |
IMX174 | C |
| STC-MCS241U3V | 彩色 | |||||||
| STC-MBS312U3V | 黑白 | 3.2M | 56 fps | 2048 × 1536 |
1/1.8 | 3.45 × 3.45 |
IMX265 | C |
| STC-MCS312U3V | 彩色 | |||||||
| STC-MBS312U3V-SE | 黑白 | |||||||
| STC-MCS312U3V-SE | 彩色 | |||||||
| STC-MBS322U3V | 黑白 | 3.2M | 121 fps | 2048 × 1536 |
1/1.8 | 3.45 × 3.45 |
IMX252 | C |
| STC-MCS322U3V | 彩色 | |||||||
| STC-MBS322U3V-SE | 黑白 | |||||||
| STC-MCS322U3V-SE | 彩色 | |||||||
| STC-MBCM401U3V | 黑白 | 4M | 89 fps | 2048 × 2048 |
1 | 5.5 × 5.5 |
CMV4000 | C |
| STC-MCCM401U3V | 彩色 | |||||||
| STC-MBCM401U3V-NIR | 黑白 NIR | |||||||
| STC-MBS500U3V | 黑白 | 5M | 35.8 fps | 2448 × 2048 |
2/3 | 3.45 × 3.45 |
IMX264 | C |
| STC-MCS500U3V | 彩色 | |||||||
| STC-MBS500U3V-SE | 黑白 | |||||||
| STC-MCS500U3V-SE | 彩色 | |||||||
| STC-MBS510U3V | 黑白 | 5M | 75.7 fps | 2448 × 2048 |
2/3 | 3.45 × 3.45 |
IMX250 | C |
| STC-MCS510U3V | 彩色 | |||||||
| STC-MBS510U3V-SE | 黑白 | |||||||
| STC-MCS510U3V-SE | 彩色 | |||||||
| STC-MBS70BU3V | 黑白 | 7.1M | 51.2 fps | 3216 × 2208 |
1.1 | 4.5 × 4.5 |
IMX428 | C |
| STC-MCS70BU3V | 彩色 | |||||||
| STC-MBS881U3V | 黑白 | 8.9M | 32.5 fps | 4096 × 2160 |
1 | 3.45 × 3.45 |
IMX267 | C |
| STC-MCS881U3V | 彩色 | |||||||
| STC-MBS891U3V | 黑白 | 8.9M | 41.9 fps | 4096 × 2160 |
1 | 3.45 × 3.45 |
IMX255 | C |
| STC-MCS891U3V | 彩色 | |||||||
| STC-MBS122BU3V | 黑白 | 12.3M | 23.5 fps | 4096 × 3000 |
1.1 | 3.45 × 3.45 |
IMX304 | C |
| STC-MCS122BU3V | 彩色 | |||||||
| STC-MBS123BU3V | 黑白 | 12.3M | 30.4 fps | 4096 × 3000 |
1.1 | 3.45 × 3.45 |
IMX253 | C |
| STC-MCS123BU3V | 彩色 |
※8.9M、12M 攝影機會因PC 性能不同，有時僅透過USB 匯流排供電，可能無法對攝影機供應充足的電力。因此建議使用外部電源。
※型號中有「-SE」的機型，是追加短時間曝光模式功能的機型。使用3.2M、5M 且需要短時間曝光功能時，請選擇這些型號。
滾動快門型
| 型號 | 黑白/彩色 | 解析度 | 幀率 | 有效像素數（H×V | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 鏡頭接環 |
|---|---|---|---|---|---|---|---|---|
| STC-MBS1242U3V | 黑白 | 12M | 31.2 fps | 4000 × 3000 |
1/1.7 | 1.85 × 1.85 |
IMX226 | C |
| STC-MCS1242U3V | 彩色 | |||||||
| STC-MBS2041U3V | 黑白 | 20.4M | 18.5 fps | 5472 × 3648 |
1 | 2.4 × 2.4 |
IMX183 | C |
| STC-MCS2041U3V | 彩色 |
不支援USB3 Vision（滾動快門型）
| 型號 | 黑白/彩色 | 解析度 | 幀率 | 有效像素數（H×V） | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 鏡頭接環 |
|---|---|---|---|---|---|---|---|---|
| STC-MBA5MUSB3 | 黑白 | 5M | 14 fps | 2592 × 1944 |
1/2.5 | 2.2 × 2.2 |
MT9P031 | CS |
| STC-MCA5MUSB3 | 彩色 |
配件
| 型號 | 長度 | 纜線種類 | |
|---|---|---|---|
| USB3.0 纜線（USB3.0 MicroB，相機端附固定螺絲） | CAB-USB3-02 | 2 m | 一般 |
| CAB-USB3-03 | 3.5 m | ||
| CAB-USB3-05 | 5 m | ||
| CAB-USB3-07 | 7 m | ||
| CAB-USB3-10 | 10 m | 一般高速傳輸纜線 | |
| CAB-USB3-02-RB | 2 m | 機械手臂纜線 | |
| CAB-USB3-03-RB | 3.5 m | ||
| CAB-USB3-05-RB | 5 m | ||
| CAB-USB3-07-RB | 7 m |
※USB3.0 纜線時請事先於您所使用的環境下進行動作確認。
| 型號 | 支援機型 | |
|---|---|---|
| 鏡頭接環轉接器 | CS-C-R | CS 接環型 |
| Tripod Mount | TP-HCA * | STC-MCE/MBE132U3V, STC-MCA/MBA5MUSB3 |
| TP-JVA | 0.4M, 1.6M, 2M, 2.3M, 3.2M, 4M, 5M (M*S500/510U3V) | |
| TP-JQA | 7.1M, 8.9M, 12.3M, 20.4M |
＊：只有鏡頭端2 點用螺絲固定
| 型號 | 長度 | |
|---|---|---|
| I/O 纜線 | FJ-VSP2 3M | 3 m |
| FJ-VSP2 5M | 5 m | |
| FJ-VSP2 10M | 10 m |
※請在各相機的規格書上確認外部接頭規格後，再進行配線。
否則配線錯誤可能會導致故障。

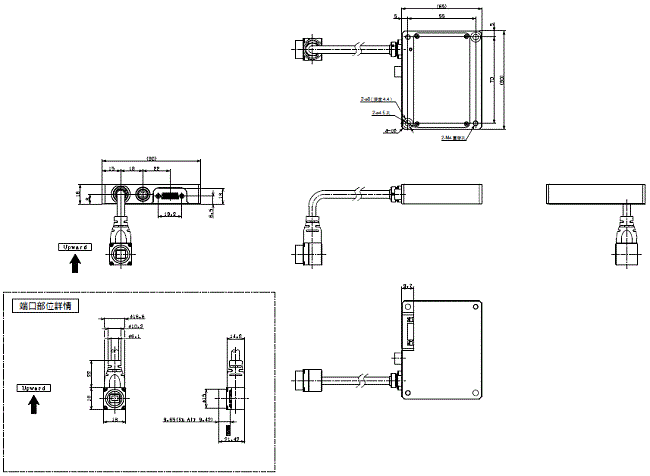

USB3.0 端口分離型 概
| 型號 | 黑白/彩色 | 解析度 | 幀率 | 有效像素數（H×V） | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 鏡頭接環 | 備註 |
|---|---|---|---|---|---|---|---|---|---|
| STC-RBS163U3V-UM121 | 黑白 | 1.6M | 238 fps | 1440 × 1080 |
1/2.9 | 3.45 × 3.45 |
IMX273 | S | 纜線由上方拉出 纜線長：1m |
| STC-RCS163U3V-UM121 | 彩色 | ||||||||
| STC-RBS163U3V-SM121 | 黑白 | 線由上方拉出 纜線長：1m |
|||||||
| STC-RCS163U3V-SM121 | 彩色 | ||||||||
| STC-RBS163U3V-UM12 | 黑白 | 纜線由上方拉出 纜線長：2.5m |
|||||||
| STC-RCS163U3V-UM12 | 彩色 | ||||||||
| STC-RBS163U3V-SM12 | 黑白 | 纜線由後方拉出 纜線長：2.5m |
|||||||
| STC-RCS163U3V-SM12 | 彩色 |
| 型號 | 長度 | |
|---|---|---|
| I/O 纜線 | FJ-VSP2 3M | 3 m |
| FJ-VSP2 5M | 5 m | |
| FJ-VSP2 10M | 10 m |
※請在各相機的規格書上確認外部接頭規格後，再進行配線。
否則配線錯誤可能會導致故障。
CoaXPress 型
| 型號 | 黑白/彩色 | 解析度 | 幀率 | 有效像素數（H×V） | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 鏡頭接環 | 備註 |
|---|---|---|---|---|---|---|---|---|---|
| STC-CMB401CXP | 黑白 | 4M | 142.5 fps | 2048 × 2048 |
1 | 5.5 × 5.5 | CMV4000 | C | CXP3 or 6×1通道 |
| STC-CMC401CXP | 彩色 | ||||||||
| STC-CMB120ACXP | 黑白 | 12M | 186.9 fps | 4096 × 3072 |
1.76 | 5.5 × 5.5 | CMV12000 | M42 | CXP6×4、2、1 Lane 接口在背面 |
| STC-CMC120ACXP | 彩色 | ||||||||
| STC-CMB120ACXP-T | 黑白 | CXP6×4、2、1 Lane 接口在背面 |
|||||||
| STC-CMC120ACXP-T | 彩色 | ||||||||
| STC-CMB120ACXP-F | 黑白 | F | CXP6×4、2、1 Lane 接口在背面 |
||||||
| STC-CMC120ACXP-F | 彩色 | ||||||||
| STC-CMB120ACXP-T-F | 黑白 | CXP6×4、2、1 Lane 接口在背面 |
|||||||
| STC-CMC120ACXP-T-F | 彩色 |
Accessories
| 型號 | 支援機型 | 備註 | |
|---|---|---|---|
| 鏡頭接環轉接器 | M42-F-R | 12M 型 | M42 P=1 FB=10mm → F 接環轉接器 |
| 型號 | 長度 | |
|---|---|---|
| I/O 纜線 | FJ-VSP2 3M | 3 m |
| FJ-VSP2 5M | 5 m | |
| FJ-VSP2 10M | 10 m |
※請在各相機的規格書上確認外部接頭規格後，再進行配線。
否則配線錯誤可能會導致故障。
Opt-C:Link 型
| 型號 | 黑白/彩色 | 解析度 | 幀率 | 有效像素數（H×V） | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 鏡頭接環 | 備註 |
|---|---|---|---|---|---|---|---|---|---|
| STC-CMB120AOPT-F | 黑白 | 12M | 93.4 fps | 4096 × 3072 |
1.76 | 5.5 × 5.5 |
CMV12000 | F | 外部電源、 SFP+ 光纖接頭×2 |
| STC-CMC120AOPT-F | 彩色 | ||||||||
| STC-CMB120AOPQ | 黑白 | 12M | 279 fps | 4096 × 3072 |
1.76 | 5.5 × 5.5 |
CMV12000 | M42 | 外部電源 QSFP+ 光纖接頭×1 支援40Gbps |
| STC-CMC120AOPQ | 彩色 | ||||||||
| STC-CMB120AOPQ-F | 黑白 | 12M | 279 fps | 4096 × 3072 |
1.76 | 5.5 × 5.5 |
CMV12000 | F | 外部電源 QSFP+ 光纖接頭×1 支援40Gbps |
| STC-CMC120AOPQ-F | 彩色 |
配件
| 型號 | 支援機型 | 備註 | |
|---|---|---|---|
| 鏡頭接環轉接器 | M42-F-R | 12M | M42 P=1 FB=10mm → F 接環轉接器 |
| 型號 | 支援機型 | 備註 | |
|---|---|---|---|
| AC 變壓器 | UN310-6P | STC-CMB/CMC120AOPT-F 用 | 6P 接頭型，輸入：100-240Vac，輸出：12V1A |
| AC 變壓器 | UV324-2410-6P | STC-CMB/CMC120AOPQ 用 | 6P 接頭型輸入：100Vac，輸出：24V |
| 型號 | 長度 | |
|---|---|---|
| 電源與I/O 纜線 | FJ-VSP2 3M | 3 m |
| FJ-VSP2 5M | 5 m | |
| FJ-VSP2 10M | 10 m |
※請在各相機的規格書上確認外部接頭規格後，再進行配線。否則配線錯誤可能會導致故障。
※電源輸入請選用電源與I/O 纜線、或AC 變壓器。
CameraLink CMOS 型
| 型號 | 黑白/彩色 | 解析度 | 幀率 | 有效像素數（H×V） | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 鏡頭接環 | 備註 |
|---|---|---|---|---|---|---|---|---|---|
| STC-CMB33PCL | 黑白 | VGA | 432 fps | 642 × 484 |
1/3 | 7.4 × 7.4 |
CMV300 | C | PoCL 自動切換 SDR 接頭×2 |
| STC-CMC33PCL | 彩色 | ||||||||
| STC-SPB43PCL | 黑白 | 0.4M | 523.6 fps | 720 × 540 |
1/2.9 | 6.9 × 6.9 |
IMX287 | C | PoCL 自動切換 SDR 接頭×1 |
| STC-SPC43PCL | 彩色 | ||||||||
| STC-SPB52PCL | 黑白 | 0.5M | 166.5 fps | 810 × 620 |
1/1.7 | 9 × 9 | IMX433 | C | PoCL 自動切換 SDR 接頭×2 |
| STC-SPC52PCL | 彩色 | ||||||||
| STC-SPB163PCL | 黑白 | 1.6M | 155 fps | 1440 × 1080 |
1/2.9 | 3.45 × 3.45 |
IMX273 | C | PoCL 自動切換 SDR 接頭×1 |
| STC-SPC163PCL | 彩色 | ||||||||
| STC-SPB202PCL | 黑白 | 2M | 89.1 fps | 1620 × 1240 |
1/1.7 | 4.5 × 4.5 |
IMX430 | C | PoCL 自動切換 SDR 接頭×2 |
| STC-SPC202PCL | 彩色 | ||||||||
| STC-CMB200PCL | 黑白 | 2M | 333.3 fps | 2048 × 1088 |
2/3 | 5.5 × 5.5 |
CMV2000 | C | PoCL 自動切換 SDR 接頭×2 |
| STC-CMC200PCL | 彩色 | ||||||||
| STC-CMB200PCL-NIR | 黑白 NIR | ||||||||
| STC-SPB312PCL | 黑白 | 3.2M | 55.4 fps | 2048 × 1536 |
1/1.8 | 3.45 × 3.45 |
IMX265 | C | PoCL 自動切換 SDR 接頭×1 |
| STC-SPC312PCL | 彩色 | ||||||||
| STC-SPB322PCL | 黑白 | 3.2M | 216.2 fps | 2048 × 1536 |
1/1.8 | 3.45 × 3.45 |
IMX252 | C | PoCL 自動切換 SDR 接頭×2 |
| STC-SPC322PCL | 彩色 | ||||||||
| STC-CMB401PCL | 黑白 | 4M | 179.2 fps | 2048 × 2048 |
1 | 5.5 × 5.5 |
CMV4000 | C | PoCL 自動切換 SDR 接頭×2 |
| STC-CMC401PCL | 彩色 | ||||||||
| STC-CMB401PCL-NIR | 黑白 NIR | ||||||||
| STC-APB503PCL | 黑白 | 5M | 14 fps | 2592 × 1944 |
1/2.5 | 2.2 × 2.2 |
MT9P031 | C | 僅PoCL SDR 接頭×2 |
| STC-APC503PCL | 彩色 | ||||||||
| STC-SPB500PCL | 黑白 | 5M | 35.7 fps | 2448 × 2048 |
2/3 | 3.45 × 3.45 |
IMX264 | C | PoCL 自動切換 SDR 接頭×1 |
| STC-SPC500PCL | 彩色 | ||||||||
| STC-SPB510PCL | 黑白 | 5M | 163.4 fps | 2448 × 2048 |
2/3 | 3.45 × 3.45 |
IMX250 | C | PoCL 自動切換 SDR 接頭×2 |
| STC-SPC510PCL | 彩色 | ||||||||
| STC-SPB881PCL | 黑白 | 8.9M | 20.6 fps | 4096 × 2160 |
1 | 3.45 × 3.45 |
IMX267 | C | PoCL 自動切換 SDR 接頭×1 |
| STC-SPC881PCL | 彩色 | ||||||||
| STC-SPB891PCL | 黑白 | 8.9M | 91.9 fps | 4096 × 2160 |
1 | 3.45 × 3.45 |
IMX255 | C | PoCL 自動切換 SDR 接頭×2 |
| STC-SPC891PCL | 彩色 | ||||||||
| STC-SPB122BPCL | 黑白 | 12.3M | 15 fps | 4096 × 3000 |
1.1 | 3.45 × 3.45 |
IMX304 | C | PoCL 自動切換 SDR 接頭×1 |
| STC-SPC122BPCL | 彩色 | ||||||||
| STC-SPB123BPCL | 黑白 | 12.3M | 66.9 fps | 4096 × 3000 |
1.1 | 3.45 × 3.45 |
IMX253 | C | PoCL 自動切換 SDR 接頭×2 |
| STC-SPC123BPCL | 彩色 | ||||||||
| STC-CMB120APCL | 黑白 | 12M | 62.3 fps | 4096 × 3072 |
1.76 | 5.5 × 5.5 |
CMV12000 | M42 | PoCL 自動切換 SDR 接頭×2 |
| STC-CMC120APCL | 彩色 | ||||||||
| STC-CMB120APCL-F | 黑白 | F | PoCL 自動切換 SDR 接頭×2 |
||||||
| STC-CMC120APCL-F | 彩色 | ||||||||
| STC-OSB250CL | 黑白 | 25M | 31.8 fps | 5120 × 5120 |
APS-H (32.6 mm diagonal) |
4.5 × 4.5 |
PYTHON 25K |
M42 | 不支援PoCL SDR 接頭×2 |
| STC-OSB250CL-F | F | 不支援PoCL SDR 接頭×2 |
配件
| 型號 | 支援機型 | 備註 | |
|---|---|---|---|
| AC 變壓器 | UN310-6P | 所有CameraLink | 6P 接頭型，輸入：100-240Vac，輸出：12V1A |
| 鏡頭接環轉接器 | M42-F-R | 12M, 25M | M42 P=1 FB=10mm → F 接環轉接器 |
| 三腳架接環 | TP-JQA | VGA、2M（CM*200PCL）3.2M、4M、5M（SP*500/510PCL）、8.9M、12.3M |
| 型號 | 長度 | |
|---|---|---|
| 電源與I/O 纜線 | FJ-VSP2 3M | 3 m |
| FJ-VSP2 5M | 5 m | |
| FJ-VSP2 10M | 10 m |
※請在各相機的規格書上確認外部接頭規格後，再進行配線。否則配線錯誤可能會導致故障。
※電源輸入請選用電源與I/O 纜線、或AC 變壓器。

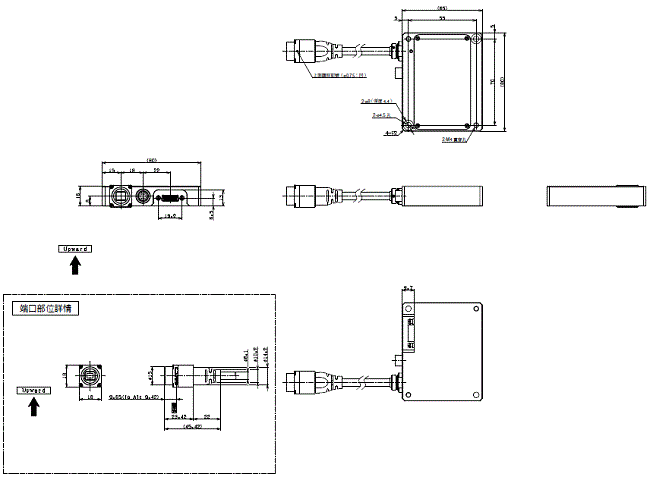

CameraLink 端口分離型
| 型號 | 黑白/彩色 | 解析度 | 幀率 | 有效像素數 | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 鏡頭接環 | 備註 |
|---|---|---|---|---|---|---|---|---|---|
| STC-RBS43PCL-SM12 | 黑白 | 0.4M | 523.6 fps |
720 × 540 |
1/2.9 | 6.9 × 6.9 |
IMX287 | S | PoCL 自動切換 SDR 接頭×1 纜線由後方拉出，2.5m |
| STC-RCS43PCL-SM12 | 彩色 | ||||||||
| STC-RBS43PCL-UM12 | 黑白 | PoCL 自動切換 SDR 接頭×1 纜線由上方拉出，2.5m |
|||||||
| STC-RCS43PCL-UM12 | 彩色 | ||||||||
| STC-RBS163PCL-SM12 | 黑白 | 1.6M | 236.3 fps |
1440 × 1080 |
1/2.9 | 3.45 × 3.45 |
IMX273 | S | PoCL 自動切換 SDR 接頭×1 纜線由後方拉出，2.5m |
| STC-RCS163PCL-SM12 | 彩色 | ||||||||
| STC-RBS163PCL-UM12 | 黑白 | PoCL 自動切換 SDR 接頭×1 纜線由上方拉出，2.5m |
|||||||
| STC-RCS163PCL-UM12 | 彩色 |
配件
| 型號 | 長度 | |
|---|---|---|
| 電源與I/O 纜線 | FJ-VSP2 3M | 3 m |
| FJ-VSP2 5M | 5 m | |
| FJ-VSP2 10M | 10 m |
| 型號 | 支援機型 | 備註 | |
|---|---|---|---|
| AC 變壓器 | UN310-6P | 所有CameraLink | 6P 接頭型，輸入：100-240Vac，輸出：12V1A |
※請在各相機的規格書上確認外部接頭規格後，再進行配線。否則配線錯誤可能會導致故障。
※電源輸入請選用電源與I/O 纜線、或AC 變壓器。
CameraLink Line Scan 相機
| 型號 | 黑白/彩色 | 解析度 | 線路速率 | 像素間距 | 感測器 | 感測器類別 | 鏡頭接環 |
|---|---|---|---|---|---|---|---|
| FS-B2KU7CLU-C | 黑白 | 2048 × 1 | 80 kHz | 7 μm | DR-2K-7 | 單線 | C |
| FS-B2KU7CLU-F | F | ||||||
| FS-B2KU7CLU-M42 | M42 | ||||||
| FS-B4KU7CLU-F | 4096 × 1 | 7 μm | DR-4K-7 | 單線 | F | ||
| FS-B4KU7CLU-M42 | M42 | ||||||
| FS-B4KU35CLU-C | 4096 × 1 | 3.5 μm | DR-4K-3.5 | 單線 | C | ||
| FS-B4KU35CLU-F | F | ||||||
| FS-B4KU35CLU-M42 | M42 | ||||||
| FS-B8KU7CLU-M72 | 8192 × 1 | 7 μm | DR-8K-7 | 單線 | M72 | ||
| FS-B8KU35CLU-F | 8192 × 1 | 3.5 μm | DR-8K-3.5 | 單線 | F | ||
| FS-B8KU35CLU-M42 | M42 | ||||||
| FS-B16KU35CLU-M72 | 16384 × 1 | 40 kHz | 3.5 μm | DR-16K-3.5 | 單線 | M72 | |
| FS-B2KU7DCLU-C | 2048 × 2 | 160 kHz/ 80 kHz |
7 μm | DR-2 × 2K-7-inver | 雙線 | C | |
| FS-B2KU7DCLU-F | F | ||||||
| FS-B2KU7DCLU-M42 | M42 | ||||||
| FS-B4KU7DCLU-F | 4096 × 2 | 160 kHz | 7 μm | DR-2 × 4K-7-inver | 雙線 | F | |
| FS-B4KU7DCLU-M42 | M42 | ||||||
| FS-B8KU7DCLU-M72 | 8192 × 2 | 7 μm | DR-2 × 8K-7 | 雙線 | M72 | ||
| FS-C2KU7DCLU-C | 彩色 | 2048 × 2 | 26 kHz | 7 μm | DR-2 × 2K-7-inver-RGB | 雙線 | C |
| FS-C2KU7DCLU-F | F | ||||||
| FS-C2KU7DCLU-M42 | M42 | ||||||
| FS-C4KU7DCLU-F | 4096 × 2 | 13 kHz | 7 μm | DR-2 × 4K-7-inver-RGB | 雙線 | F | |
| FS-C4KU7DCLU-M42 | M42 | ||||||
| FS-C8KU7DCLU-M72 | 8192 × 2 | 40 kHz | 7 μm | DR-2 × 8K-7-RGB | 雙線 | M72 |
配件
| 型號 | 長度 | |
|---|---|---|
| 電源與I/O 纜線 | FJ-VSP2 3M | 3 m |
| FJ-VSP2 5M | 5 m | |
| FJ-VSP2 10M | 10 m |
| 型號 | 支援機型 | 備註 | |
|---|---|---|---|
| AC 變壓器 | UN310-6P-LS | Line Scan 相機 | 6P 接頭型，輸入100-240Vac，輸出12V1A |
※請在各相機的規格書上確認外部接頭規格後，再進行配線。則配線錯誤可能會導致故障。
※電源輸入請選用電源與I/O 纜線、或AC 變壓器。

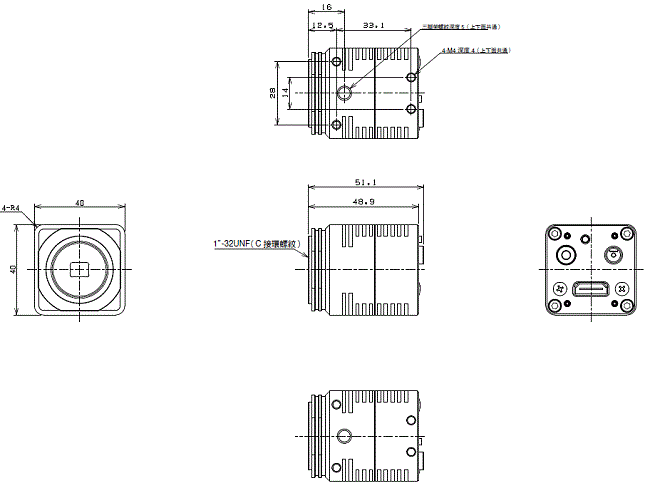

4K HDMI 攝影機
| 型號 | 黑白/彩色 | 解析度 | 幀率 | 有效像素數（H×V） | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 鏡頭接環 |
|---|---|---|---|---|---|---|---|---|
| STC-HD853HDMI | 彩色 | 2160P | 60 fps | 3840 × 2160 |
1/2.5 | 1.62 × 1.62 |
IMX274 | C |
配件
| 型號 | 支援機型 | 備註 | |
|---|---|---|---|
| AC 變壓器 | UN310-1210 | HDMI/DVI/SD | DC 插孔型，輸入：100-240Vac，輸出：12V1A |
| 控制用遠端遙控模組 | RC-HD133 | HDMI/DVI/SD | φ3.5 立體聲接頭插孔 |
| 來自PC 的通訊夾具 | RC-HD133 | HDMI/DVI/SD | φ3.5 立體聲接頭插孔-USB MiniB |
HD 高解析攝影機
| 型號l | 黑白/彩色 | 解析度 | 幀率 | 有效像素數（H×V） | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 鏡頭接環 |
|---|---|---|---|---|---|---|---|---|
| STC-HD203DV | 彩色 | 1080P/ 1080i |
60 fps | 1920 × 1080 |
1/2.8 | 2.8 × 2.8 |
IMX136 | C |
| STC-HD203DV-CS | CS | |||||||
| STC-HD213DV | IMX291 | C | ||||||
| STC-HD213DV-CS | CS | |||||||
| STC-HD213DVN | 2.9 × 2.9 |
C | ||||||
| STC-HD213DVN-CS | CS | |||||||
| STC-HD213DVN-B* | C |
※STC-HD203DV/HD203DV-CS 是即將停售的產品。後續機型為STC-HD213DV/HD213DV-CS。
＊. 預計近期發售。
配件
| 型號 | 支援機型 | 備註 | |
|---|---|---|---|
| 鏡頭接環轉接器 | CS-C-R | CS 接環型 | |
| 控制用遠端遙控模組 | RC-HD133 | HDMI/DVI/SDI | φ3.5 立體聲接頭插孔 |
| AC 變壓器 | UN310-1210 | HDMI/DVI/SDI | DC 插孔型，輸入：100-240Vac，輸出：12V1A |
| 來自PC 的通訊夾具 | JIG-USB-HD | HDMI/DVI/SDI | φ3.5 立體聲接頭插孔-USB MiniB |
HD-SDI高解析攝影機
| 型號 | 黑白/彩色 | 解析度 | 幀率 | 有效像素數（H×V） | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 鏡頭接環 |
|---|---|---|---|---|---|---|---|---|
| STC-HD203SDI | 彩色 | 1080P/ 1080i |
60 fps | 1920 × 1080 |
1/2.8 | 2.8 × 2.8 |
IMX136 | C |
| STC-HD203SDI-CS | CS | |||||||
| STC-HD213SDI | IMX291 | C | ||||||
| STC-HD213SDI-CS | CS |
※STC-HD203SDI/HD203SDI-CS 是即將停售的產品。後續機型為STC-HD213SDI/HD213SDI-CS。
＊. 預計近期發售。
配件
| 型號 | 支援機型 | 備註 | |
|---|---|---|---|
| 鏡頭接環轉接器 | CS-C-R | CS 接環型 | |
| 控制用遠端遙控模組 | RC-HD133 | HDMI/DVI/SDI | φ3.5 立體聲接頭插孔 |
| AC 變壓器 | UN310-1210 | HDMI/DVI/SDI | DC 插孔型，輸入：100-240Vac，輸出：12V1A |
| 來自PC 的通訊夾具 | JIG-USB-HD | HDMI/DVI/SDI | φ3.5 立體聲接頭插孔-USB MiniB |
Analog Progressive 式工業相機系列
| 型號 | 黑白/彩色 | 解析度 | 幀率 | 有效像素數（H×V） | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 鏡頭接環 |
|---|---|---|---|---|---|---|---|---|
| STC-MB33SS | 黑白 | VGA | 90 fps | 648 × 494 |
1/3 | 7.4 × 7.4 |
RJ33B4AA0DT | C |

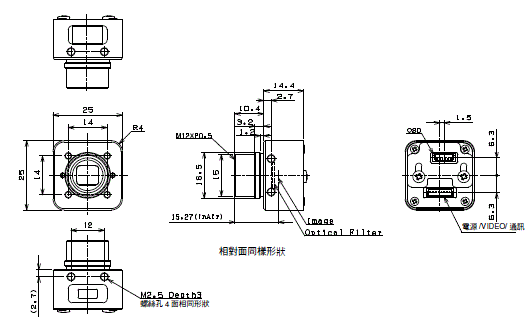

TV 格式 彩色工業相機 S133N-B 系列
| 型號 | 黑白/彩色 | 解析度 | 拍攝方式 | 有效像素數（H×V） | 感測器尺寸 | 感測器尺寸 單元尺寸（μm） | 感測器 | 鏡頭接環 |
|---|---|---|---|---|---|---|---|---|
| STC-S133N-B* | 彩色 | 0.65M | NTSC | 1280 × 486 |
1/3.2 | 3.5 × 3.5 |
ISX017 | CS |
| STC-S133P-B* | PAL | 1211 × 576 |
＊訂購時，請參閱下列全系列產品表選擇機型。
配件
| 型號 | 支援機型 | 備註 | |
|---|---|---|---|
| 鏡頭接環轉接器 | CS-C-R | CS 接環型 | |
| 遠端遙控模組 | RC-S133B | S133N-B 系列 | |
| AC 變壓器 | UN310-1210 | STC-S133N(P)-BJ | DC 插孔型 輸入：100-240Vac 輸出：DC12V1A |
全系列產品表
| 型號 | 彩色／黑白 | 感測器尺寸 | 鏡頭接環 | 拍攝方式 | 備註 |
|---|---|---|---|---|---|
| STC-S133N-BJ | Color | 1/3.2 | CS | NTSC | 外殼，輸出：BNC |
| STC-S133P-BJ | PAL | ||||
| STC-S133N-BT | NTSC | ||||
| STC-S133P-BT | PAL |

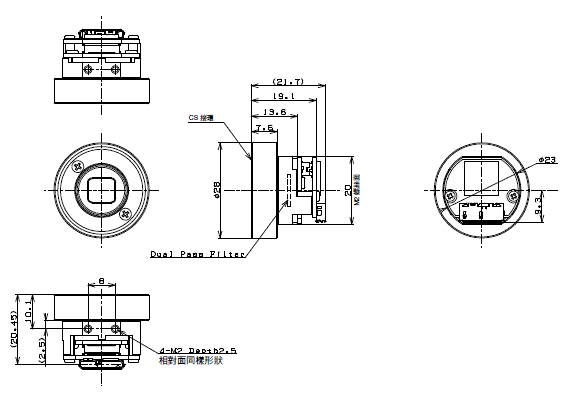

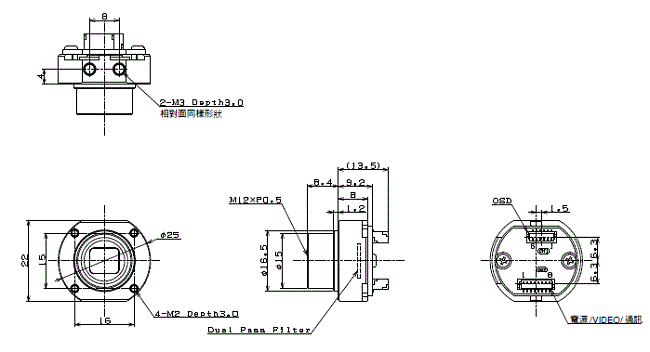

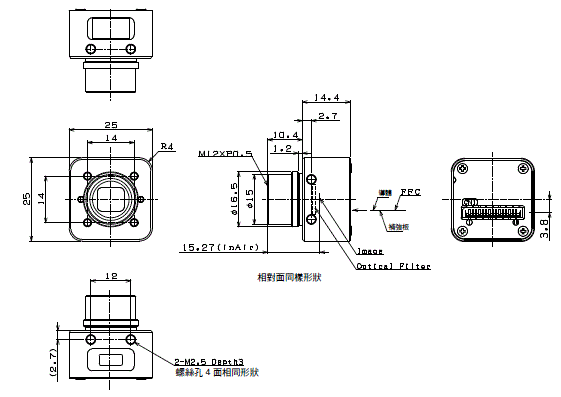

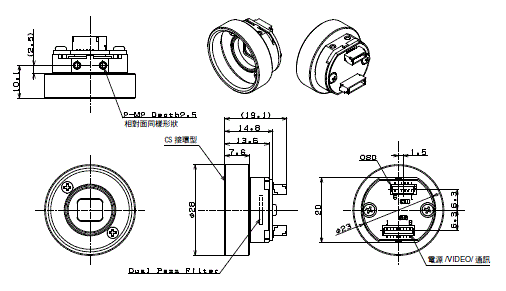

小型裸板型工業相機 STC-S133 系列
| 型號 | 黑白/彩色 | 解析度 | 有效像素數（H×V） | 感測器尺寸 | 單元尺寸（μm） | 感測器 | 介面 |
|---|---|---|---|---|---|---|---|
| STC-S133N-** | 彩色 | 0.65M | 1280 × 486 | 1/3.2 | 3.5 × 3.5 | ISX017 | NTSC |
| STC-S133P-** | 1211 × 576 | PAL | |||||
| STC-S133UVC-** | 1.3M | 1280 × 960 | USB3.0 (UVC) | ||||
| STC-S133MIP-** | MIPI |
＊訂購時，請參閱下列全系列產品表選擇機型。
全系列產品表
TV 格式（NTSC/PAL）
| 型號 | 彩色/ 黑白 | 幀率 | 感測器尺寸 | 鏡頭接環 | 備註 |
|---|---|---|---|---|---|
| STC-S133N | 彩色 | 30 fps | 1/3.2 | --- | DPF、裸板、無接環 |
| STC-S133P | 25 fps | --- | DPF、裸板、無接環 | ||
| STC-S133N-NF | 30 fps | --- | 裸板、無接環、無濾鏡 | ||
| STC-S133P-NF | 25 fps | --- | 裸板、無接環、無濾鏡 | ||
| STC-S133N-L | 30 fps | S | DPF、裸板、S 接環 | ||
| STC-S133N-LS | 30 fps | S | DPF、裸板、S 接環、附鏡頭固定墊圈 | ||
| STC-S133P-L | 25 fps | S | DPF、裸板、S 接環 | ||
| STC-S133N-CS | 30 fps | CS | DPF、裸板、CS 接環 | ||
| STC-S133P-CS | 25 fps | CS | DPF、裸板、CS 接環 | ||
| STC-S133N-I | 30 fps | --- | IRCF、裸板、無接環 | ||
| STC-S133P-I | 25 fps | --- | IRCF、裸板、無接環 | ||
| STC-S133N-IL | 30 fps | S | IRCF、裸板、S 接環 | ||
| STC-S133P-IL | 25 fps | S | IRCF、裸板、S 接環 | ||
| STC-S133N-ICS | 30 fps | CS | IRCF、裸板、CS 接環 | ||
| STC-S133P-ICS | 25 fps | CS | IRCF、裸板、CS 接環 | ||
| STC-S133N-ILS | 30 fps | S | IRCF、裸板、S 接環、附鏡頭固定墊圈 | ||
| STC-S133N-AL | 30 fps | S | DPF、外殼、S 接環 | ||
| STC-S133P-AL | 25 fps | S | DPF、外殼、S 接環 | ||
| STC-S133N-ACS | 30 fps | CS | DPF、外殼、CS 接環 | ||
| STC-S133P-ACS | 25 fps | CS | DPF、外殼、CS 接環 | ||
| STC-S133N-IAL | 30 fps | S | IRCF、外殼、S 接環 | ||
| STC-S133P-IAL | 25 fps | S | IRCF、外殼、S 接環 | ||
| STC-S133N-IACS | 30 fps | CS | IRCF、外殼、CS 接環 | ||
| STC-S133P-IACS | 25 fps | CS | IRCF、外殼、CS 接環 |
※DPF：Dual Pass( 部分通過) IR 濾波片， IRCF：全截止IR 濾波片
USB3.0 (UVC)
| 型號 | 彩色/ 黑白 | 幀率 | 感測器尺寸 | 鏡頭接環 | 備註 |
|---|---|---|---|---|---|
| STC-S133UVC-BL | 彩色 | 60 fps | 1/3.2 | --- | IRCF、裸板、無接環、接頭由下方拉出 |
| STC-S133UVC-BLL | S | IRCF、裸板、S 接環、接頭由下方拉出 | |||
| STC-S133UVC-BLCS | CS | IRCF、裸板、CS 接環、接頭由下方拉出 | |||
| STC-S133UVC-DBL | --- | DPF、裸板、無接環、接頭由下方拉出 | |||
| STC-S133UVC-DBLL | S | DPF、裸板、S 接環、接頭由下方拉出 | |||
| STC-S133UVC-DBLCS | CS | DPF、裸板、CS 接環、接頭由下方拉出 | |||
| STC-S133UVC-ALL | S | IRCF、外殼、S 接環、接頭由下方拉出 | |||
| STC-S133UVC-ALCS | CS | IRCF、外殼、CS 接環、接頭由下方拉出 | |||
| STC-S133UVC-DALL | S | DPF、外殼、S 接環、接頭由下方拉出 | |||
| STC-S133UVC-DALCS | CS | DPF、外殼、CS 接環、接頭由下方拉出 | |||
| STC-S133UVC-BS | --- | IRCF、裸板、無接環、接頭由後方拉出 | |||
| STC-S133UVC-BSL | S | IRCF、裸板、S 接環、接頭由後方拉出 | |||
| STC-S133UVC-BSCS | CS | IRCF、裸板、CS 接環、接頭由後方拉出 | |||
| STC-S133UVC-DBS | --- | DPF、裸板、無接環、接頭由後方拉出 | |||
| STC-S133UVC-DBSL | S | DPF、裸板、S 接環、接頭由後方拉出 | |||
| STC-S133UVC-DBSCS | CS | DPF、裸板、CS 接環、接頭由後方拉出 |
※DPF：Dual Pass( 部分通過)IR 濾波片， IRCF：全截止IR 濾波片
MIPI
| 型號 | 彩色/ 黑白 | 幀率 | 感測器尺寸 | 鏡頭接環 | 備註 |
|---|---|---|---|---|---|
| STC-S133MIP | 彩色6 | 60 fps | 1/3.2 | --- | IRCF、裸板、無接環 |
| STC-S133MIP-CS | CS | IRCF、裸板、CS 接環 | |||
| STC-S133MIP-L | S | IRCF、裸板、S 接環 | |||
| STC-S133MIP-NF | --- | 裸板、無濾鏡 | |||
| STC-S133MIP-D | --- | DPF、裸板、無接環 | |||
| STC-S133MIP-DCS | CS | DPF、裸板、CS 接環 | |||
| STC-S133MIP-DL | S | DPF、裸板、S 接環 | |||
| STC-S133MIP-ALL | S | IRCF、外殼、CS 接環 | |||
| STC-S133MIP-ALCS | CS | IRCF、外殼、S 接環 | |||
| STC-S133MIP-DALL | S | DPF、外殼、CS 接環 | |||
| STC-S133MIP-DALCS | CS | IRCF、外殼、S 接環 |
※DPF：Dual Pass( 部分通過)IR 濾波片， IRCF：全截止IR 濾波片
有隨附線束。
配件
| 型號 | 支援機型 | 備註 | |
|---|---|---|---|
| 遠端控制用遠端遙控模組 | RC-S133 | S133N（P）系列 | |
| 鏡頭接環轉接器 | CS-C-R | S133 全系列CS 接環型 | |
| 電源與訊號輸出用線束 | KSAF005 | S133N/P 用 | 一邊8P 接頭，一邊①電源插孔②BNC 接頭 |
| KSAF006 | S133N/P 用 | 一邊8P 接頭，一邊①電源插孔②RCA 接頭 | |
| AC 變壓器 | UN310-1210 | S133N（P）系列 |
配件 纜線/ AC/ 變壓器/ 其他選購品
附固定螺絲的GigE 纜線
本公司備有多數用戶提出要求在FA 領域使用GigE 相機時所需的附固定螺絲纜線（選購品）。
| 型號 | 長度 |
|---|---|
| FJ-VSG 3M | 3 m |
| FJ-VSG 5M | 5 m |
| FJ-VSG 10M | 10 m |
| FJ-VSG 20M | 20 m |
| FJ-VSG 40M | 40 m |
電源與I/O 纜線
| 型號 | 長度 |
|---|---|
| FJ-VSP2 3M | 3 m |
| FJ-VSP2 5M | 5 m |
| FJ-VSP2 10M | 10 m |
※請在各相機的規格書上確認外部接頭規格後，再進行配線。否則配線錯誤可能會導致故障。
附固定螺絲的USB 纜線
USB3.0 纜線（USB3.0 MicroB，相機端附固定螺絲）
| 型號 | 長度 | 纜線種類 |
|---|---|---|
| CAB-USB3-02 | 2 m | 一般 |
| CAB-USB3-03 | 3.5 m | |
| CAB-USB3-05 | 5 m | |
| CAB-USB3-07 | 7 m | |
| CAB-USB3-10 | 10 m | 一般高速傳輸纜線 |
| CAB-USB3-02-RB | 2 m | 機械手臂纜線 |
| CAB-USB3-03-RB | 3.5 m | |
| CAB-USB3-05-RB | 5 m | |
| CAB-USB3-07-RB | 7 m |
※USB3.0 纜線時請事先於您所使用的環境下進行動作確認。
USB3.0 用附固定螺絲纜線（選購品）/ 機械手臂規格纜線
| 型號 | 支援機型 | 備註 |
|---|---|---|
| NU3MBASU3S-2m | 所有USB3.0s | 2m、USB3.0 MicroB、攝影機端附固定螺絲 一般纜線 |
| NU3MBASU3S-3.5m | 所有USB3.0 | 3.5m、USB3.0 MicroB、攝影機端附固定螺絲 一般纜線 |
| NU3MBASU3B-2m | 所有USB3.0 | 2m，USB3.0 MicroB，攝影機端附固定螺絲，機械手臂纜線 |
| NU3MBASU3B-3.5m | 所有USB3.0 | 3.5m，USB3.0 MicroB，攝影機端附固定螺絲，機械手臂纜線 |
※使用USB3.0 纜線時請事先於您所使用的環境下進行動作確認。
※本系列預計停產。請考慮使用USB3.0 纜線CAB-USB3 系列。.
HDMI 纜線
HDMI 纜線
| 型號 | 支援機型 | 長度 |
|---|---|---|
| CAB-HDMI-015 | 4K、HD 高解析（DVI）攝影機 | 1.5 m |
| CAB-HDMI-02 | 4K、HD 高解析（DVI）攝影機 | 2 m |
| CAB-HDMI-03 | 4K、HD 高解析（DVI）攝影機 | 3 m |
| CAB-HDMI-05 | 4K、HD 高解析（DVI）攝影機 | 5 m |
※使用HDMI 纜線時請事先於您所使用的環境下確認動作，包含有無供電。
HDMI 光纖纜線
| 型號 | 支援機型 | 長度 |
|---|---|---|
| CAB-HDMI-10-OPT | 4K、HD 高解析（DVI）攝影機 | 10m 可供電（附USB） |
| CAB-HDMI-20-OPT | 4K、HD 高解析（DVI）攝影機 | 20m 可供電（附USB） |
| CAB-HDMI-30-OPT | 4K、HD 高解析（DVI）攝影機 | 30m 可供電（附USB） |
| CAB-HDMI-50-OPT | 4K、HD 高解析（DVI）攝影機 | 50m 可供電（附USB） |
| CAB-HDMI-70-OPT | 4K、HD 高解析（DVI）攝影機 | 70m 可供電（附USB） |
| CAB-HDMI-100-OPT | 4K、HD 高解析（DVI）攝影機 | 100m 可供電（附USB） |
※使用HDMI 纜線時請事先於您所使用的環境下確認動作，包含有無供電。
同軸纜線
BNC-BNC 的纜線
| 型號 | 支援機型 | 接頭形狀 | 長度 |
|---|---|---|---|
| BNC-BNC1 | TV 格式 | 兩端BNC | 1 m |
| BNC-BNC2 | 2 m | ||
| BNC-BNC3 | 3 m | ||
| BNC-BNC5 | 5 m | ||
| BNC-BNC10 | 10 m |
BNC-RCA（插孔）的纜線
| 型號 | 支援機型 | 接頭形狀 | 長度 |
|---|---|---|---|
| BNC-RCA2 | TV 格式 | 一邊BNC 一邊RCA | 2 m |
| BNC-RCA3 | 3 m | ||
| BNC-RCA5 | 5 m | ||
| BNC-RCA10 | 10 m |
電源與訊號輸出用線束
STC-S133N 用電源與訊號輸出用線束
| 型號 | 支援機型 | 備註 |
|---|---|---|
| KSAF005 | For S133N/P | 一邊8P 接頭，一邊①電源插孔②BNC 接頭 |
| KSAF006 | 一邊8P 接頭，一邊①電源插孔②RCA 接頭 |
AC 變壓器
| 型號 | 支援機型 | 備註 |
|---|---|---|
| UN310-1210 | HDMI/DVI/SDI、S133N 系列 | DC 插孔型，輸入：100-240Vac，輸出：12V1A |
| UN310-6P | CameraLink、GigE M 系列、S 系列、Opt-C:Link 型 | 6P 接頭型，輸入100-240Vac，輸出12V1A |
| UN310-6P-M | GigE M 系列 | 6P 接頭型，輸入100-240Vac，輸出12V1A |
| UN310-6P-LS | Line Scan 相機 | 6P 接頭型，輸入100-240Vac，輸出12V1A |
| UV324-2410-6P | STC-CMB/CMC120AOPQ 用 | 6P 接頭型，輸入100Vac，輸出24V |
鏡頭接環轉接器
於CS 接環相機上使用C 接環鏡頭時必要的轉接環，以及使用12M、25M、
Line Scan 相機時將M42 P=1 FB=10mm 轉換成F 接環的轉接器。
| 型號 | 支援機型 | 備註 |
|---|---|---|
| CS-C-R | CS 接環型 | CS 接環→C 接環轉接器 |
| M42-F-R | 12M、25M、Line Scan 相機 | M42 P=1 FB=10mm → F 接環轉接器 |
三腳架接環
以三腳架螺絲固定攝影機時用的轉接器（選購品）。
| 型號 | 支援機型 | 備註 |
|---|---|---|
| TP-HCA | Camera Link SPB/SPC43, 52, 163, 202PCL | |
| TP-JVA | 0.4M, 1.6M, 2M, 2.3M, 3.2M, 4M, 5M (M*S500/510U3V) | |
| TP-JQA | USB3.0：5M（偏光）8.9M、12.3M、20.4M CameraLink：VGA、2M（CM*200PCL）3.2M、4M、5M（SP*500/510PCL）、8.9M、12.3M |
|
| TP-KWA | GigE M 系列 | |
| TP-KWA-IEA | GigE M 系列 | 與S 系列的感測器中心位置的高度相同。 |
| TP-KWA2 | STC-MBS/MCS881POE, STC-MBS/MCS122BPOE |
控制用遠端遙控模組
連接攝影機背面的插孔，透過顯示螢幕可進行各種設定。
| 型號 | 支援機型 | 備註 |
|---|---|---|
| RC-HD133 | 4K HDMI/DVI/SDI | φ3.5 立體聲接頭插孔 |
| RC-S133 | S133N/P 系列 | |
| RC-S133B | S133N-B 系列 | φ3.5 立體聲接頭插孔 |
配件 固定焦點鏡頭
S 接環（M12 P0.5）鏡頭
| 型號 | 支援機型 | General Specifications |
|---|---|---|
| CV0205C | S 接環型 | f=2.5mm、1/3"、F2.0、支援解析度5M |
| KVAB009 | 鏡頭固定用墊圈 |
USB3.0 4ch 影像輸入卡
| 型號 | USB3-4ch |
|---|---|
| 埠數 | USB3.0 StandardA×4 連接埠 |
| 主機I/F | PCI Express Gen3×4 通道 |
| 動作電源 | 板上 DC5V |
| 主機控制器 | FL1100-1Q0-EX (FRESCO) |
| 支援OS | Windows7/8/10 and Linux |
| 已確認動作的攝影機 | OMRON SENTECH 製USB3.0 攝影機 |
| 外觀尺寸 | 167（W）×111.15（H）mm（不含突起部） |
※請事先在您使用的PC 上確認動作。
※USB 驅動程式請使用FRESCO Logic 公司提供的最新版。
無此產品的定額/性能資訊。

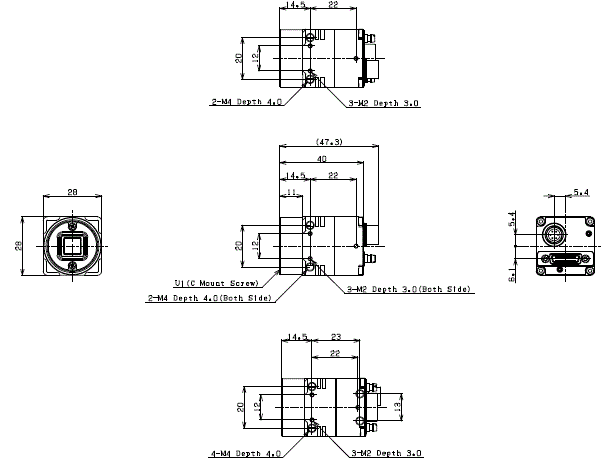

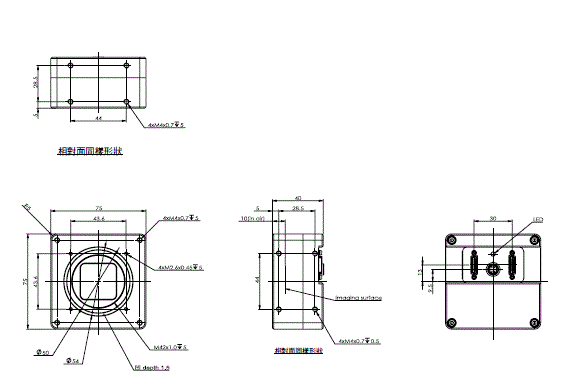

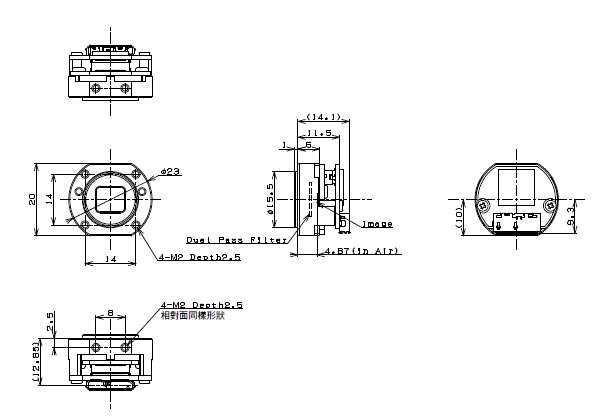

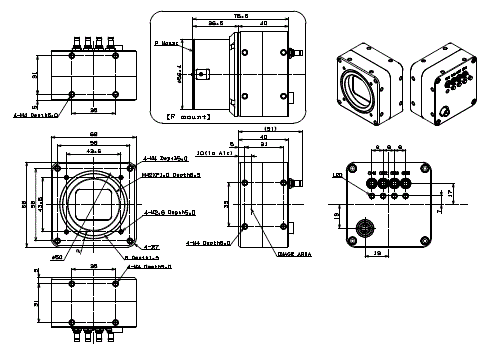

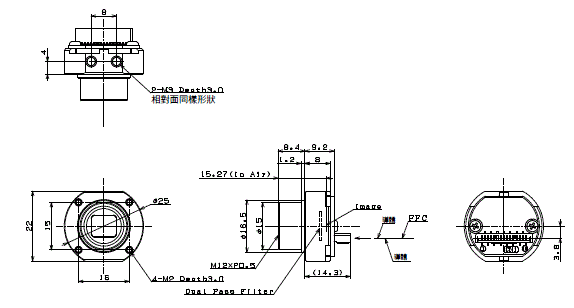

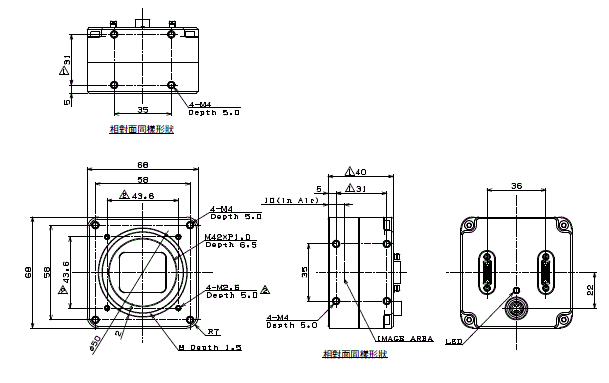

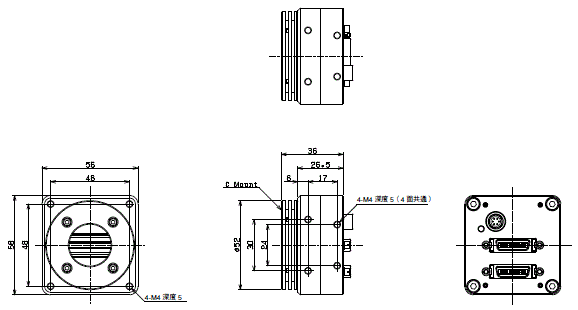

（單位：mm）
GigE Vision CMOS 小體積型 M 系列
黑白
STC-MBS43POE
STC-MBS163POE
STC-MBS312POE
STC-MBS500POE
STC-MBS881POE
STC-MBS122BPOE
彩色
STC-MCS43POE
STC-MCS163POE
STC-MCS312POE
STC-MCS500POE
STC-MCS881POE
STC-MCS122BPOE
GigE Vision CMOS 型 S 系列
GigE Vision CMOS Line Scan 相機
C Mount
F Mount
M42 Mount
USB3.0 型
STC-MBE/MCE132U3V
STC-MBA/MCA5MUSB3
STC-MBS/MCS43U3V
STC-MBS/MCS163U3V
STC-MBCM200U3V(-NIR)
STC-MBCM/MCCM401U3V(-NIR)
STC-MBS/MCS241U3V
STC-MBS/MCS231U3V
STC-MBS/MCS312U3V(-SE)
STC-MBS/MCS322U3V(-SE)
STC-MBS/MCS500U3V(-SE)
STC-MBS/MCS510U3V(-SE)
STC-MBS/MCS70BU3V
STC-MBS/MCS881U3V
STC-MBS/MCS891U3V
STC-MBS/MCS122BU3V
STC-MBS/MCS123BU3V
STC-MBS/MCS2041U3V
USB3.0 端口分離型
STC-RBS/RCS163U3V-SM121(SM12)
STC-RBS163/RCS163U3V-UM121(UM12)
CoaXPress 型
STC-CMB/CMC120ACXP-T
STC-CMB/CMC120ACXP-T-F
STC-CMB/CMC120ACXP
STC-CMB120ACXP-F/CMC120ACXP-F
STC-CMB/CMC401CXP
Opt-C:Link 型
STC-CMB/CMC120AOPT-F
STC-CMB(C)120AOPQ
CameraLink CMOS 型
STC-CMB/CMC33PCL
STC-CMB/CMC200PCL
STC-CMB/CMC401PCL
STC-APB/APC503PCL
STC-SPB/SPC43PCL
STC-SPB/SPC52PCL
STC-SPB/SPC163PCL
STC-SPB/SPC202PCL
STC-SPB/SPC322PCL
STC-SPB/SPC510PCL
STC-SPB/SPC891PCL
STC-SPB/SPC123BPCL
STC-SPB/SPC312PCL
STC-SPB/SPC500PCL
STC-SPB/SPC881PCL
STC-SPB/SPC122BPCL
STC-CMB/CMC120APCL
STC-CMB/CMC120APCL-F
STC-OSB250CL/STC-OSC250CL
STC-OSB250CL-F/STC-OSC250CLｰF
CameraLink 端口分離型
STC-RBS/RCS43PCL-SM12
STC-RBS/RCS163PCL-SM12
STC-RBS/RCS43PCL-UM12
STC-RBS/RCS163PCL-UM12
CameraLink Line Scan 相機
C Mount (2K/4K)
F Mount (2K/4K/8K)
M42 Mount (2K/4K/8K)
M72 Mount (8K/16K)
4K HDMI 攝影機
STC-HD853HDMI
HD 高解析攝影機
STC-HD203DV
STC-HD203DV-CS
HD-SDI高解析攝影機
STC-HD203SDI
STC-HD203SDI-CS
Analog Progressive 式工業相機系列
STC-MB33SS
TV 格式 彩色工業相機 S133N-B 系列
BJ type
BT type
小型裸板型工業相機 STC-S133 系列
STC-S133N(P)/I
STC-S133N(P)/ICS
STC-S133N(P)-L/LS/IL/ILS
STC-S133N(P)-NF
STC-S133N(P)-AL/IAL
STC-S133N(P)-ACS/IACS
STC-S133MIP(D)
STC-S133MIP-L(DL)
STC-S133MIP-CS(DCS)
STC-S133MIP-NF
STC-S133MIP-ALL/DALL
STC-S133MIP-ALCS/DALCS
STC-S133UVC-ALL/DALL
STC-S133UVC-ALCS/DALCS
STC-S133UVC-BL(DBL)
STC-S133UVC-BLL(DBLL)
STC-S133UVC-BLCS(DBLCS)
STC-S133UVC-BS(DBS)
STC-S133UVC-BSL(DBSL)
STC-S133UVC-BSCS(DBSCS)
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 STC/FS 型錄 |
- [6854KB] |
2021年1月5日
20210105
|
STC/FS 型錄 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| STC/FS Series Catalog |
Q259-E1-11 [9248KB] |
Apr 01, 2022
20220401
|
STC/FS Series Catalog |
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
