| 測量範圍 | 解析度 | 測量力 | 型號 |
|---|---|---|---|
| 1mm | 0.1μm | 約0.7N | D5SN-S01 |
| 4mm | 0.4μm | D5SN-S04 | |
| 5mm | 0.5μm | 最大5N | D5SN-M05 |
| 10mm | 1μm | D5SN-M10 |
D5SN
產品特色
5種感測器，支援各種測量環境
小型且輕量，φ6mm的超小口徑感測器（D5SN-S01/-S04型）。
0.1μm的高解析度（D5SN-S01型）。
耐橫向負重5N的堅固感測器（D5SN-M05/-M10型）。
IP67的保護構造（D5SN-S01/-S04/-M05/-M10型）。
絕緣型感測器。
感測器
放大器
| 型號 |
|---|
| D5SN-A01 |
註. 放大器為全感測器共通。
●能因應測量環境做選擇的支援4感測器型
感測器
| 型號 | D5SN-S01 | D5SN-S04 | D5SN-M05 | D5SN-M10 |
|---|---|---|---|---|
| 測量範圍 | 1mm | 4mm | 5mm | 10mm |
| 可動範圍 | 約1.5mm | 約5mm | 約6mm | 約12mm |
| 解析度 ＊1 | 0.1μm | 0.4μm | 0.5μm | 1μm |
| 直線性 ＊2 | 0.3%F.S.以下 | 0.5%F.S.以下 | 0.5%F.S.以下 | |
| 重複性 | 0.5μm以下 | 1.6μm以下 | 10μm以下 | 20μm以下 |
| 應答時間 (但衝撞時的彈跳時間除外) |
100ms以下 | 200ms以下 | 300ms以下 | |
| 測量力 ＊3 | 約0.7N | 最大5N | ||
| 保護構造(除接頭部位) | IEC60529規格 IP67 | IEC60529規格 IP67 | ||
| 機械壽命 | 1,000萬次以上 | |||
| 本體安裝部位的絕緣/非絕緣 | 絕緣類型 | |||
| 使用環境溫度 | -10～+60℃(不可結冰結露) | |||
| 使用環境濕度 | 25～95%RH(不可結露) | |||
| 溫度特性 ＊4 | 0.025%F.S./℃ | 0.010%F.S./℃ | 0.03%F.S.以下 | |
| 重量 | 約70g (含纜線、接頭) | 約230g | 約300g | |
| 連接纜線長 | 3線隔離纜線 2m | |||
＊1. 解析度是使用本公司數位控制電錶K3HB-X型系列時的可讀取最小值。
＊2. F.S.表示各自的測量範圍。
＊3. 安裝標準附件中的接觸頭並將其朝下固定時，在測量中心位置的代表值。
朝水平方向或朝上固定時，測量力會降低。
此外，若安裝及使用非標準接觸頭的話，依接觸頭自身重量的不同，測量力也會改變，請多加注意。
＊4. 在測量範圍中心位置的代表值。
放大器
| 型號 | D5SN-A01 | |
|---|---|---|
| 電源電壓(允許範圍) ＊1 | DC12～24V(10.8～26.4V) | |
| 電流消耗 | 80mA以下 | |
| 類比輸出＊2 | 電壓 | -5～+5V(負載阻抗10kΩ以上) |
| 電流 | 4～20mA(負載阻抗300Ω以下) | |
| 致能輸出 | 輸出型態 | NPN開路集極 |
| 開閉輸出電流 | 100mA以下 | |
| ON時輸出殘留電壓 | 1.5V以下 | |
| OFF時電耐壓 | DC26.4V | |
| OFF時漏電流 | 0.1mA以下 | |
| 保護構造 | IP30 | |
| 使用環境溫度範圍 | -10～+55℃(不可結冰結露) | |
| 使用環境濕度範圍 | 25～85%RH(不可結露) | |
| 溫度特性＊3 | 0.010%F.S./℃ | |
| 重量 | 約200g (含纜線) | |
| 連接纜線長 | 5線隔離纜線 2m | |
＊2. 即使在測量範圍內，仍可能因位差調整及跨度調整導致類比輸出超出規格範圍（－5～＋5V或4～20mA）。
＊3. 在測量範圍中心位置的代表值。
（單位：mm）
無指定尺寸公差：公差等級 IT16
感測器（表示活塞開放位置的尺寸。）

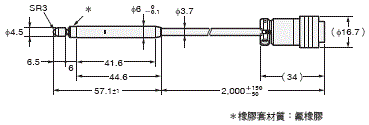

D5SN-S01型

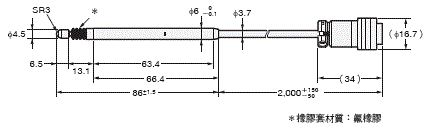

D5SN-S04型

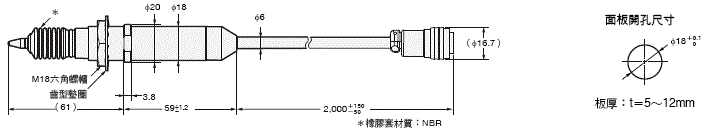

D5SN-M05型

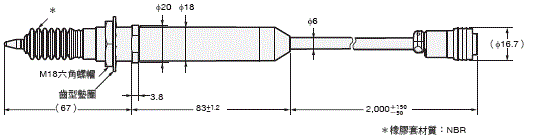

D5SN-M10型

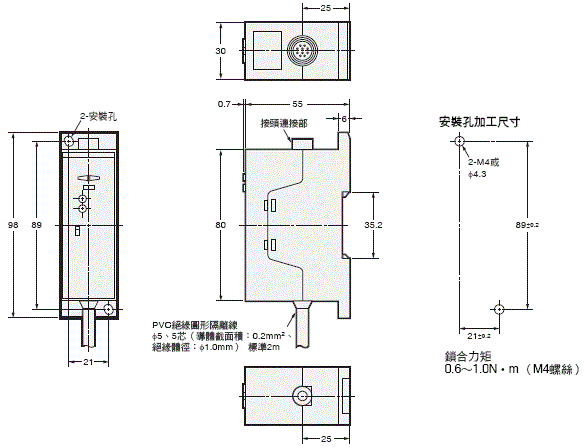

放大器
D5SN-A01型
