| 測量範圍 | 型號 |
|---|---|
| 50～500mm | E4PA-LS50-M1-N |
| 120～2,000mm | E4PA-LS200-M1-N |
| 240～4,000mm | E4PA-LS400-M1-N |
| 400～6,000mm | E4PA-LS600-M1-N |
E4PA-N
產品特色
可在廣泛的測量範圍內，進行高精度檢測
可長距離檢測，支援各種應用（最長檢測距離：6,000mm）
不受顏色和材質影響
使用附溫度修正功能的設定插頭，即可輕鬆設定測量範圍
附防止相互干擾功能
本體
選購品（另售）
感測器I/O接頭
（必須）並非感測器之附件，請務必訂購。
| 導線規格 | 外觀 | 導線種類 | 型號 | |
|---|---|---|---|---|
| 標準導線 | 直線形 ＊2
 |
2m | 5線式用 | XS2F-D521-DG0-A |
| 5m | XS2F-D521-GG0-A | |||
| 4線→5線轉接線 ＊2 |
 |
0.3m | - | E4PA-C01 |
＊1. 另備有L形纜線。2m型：XS2F-D522-DG0-A型、5m型：XS2F-D522-GG0-A型的交期，請向本公司洽詢。
＊2. 更換感測器時，若使用舊型產品（如：E4PA-LS50-M1型）的顧客因配管等問題想沿用原有的纜線時，由於纜線屬於4線規格，所以無法直接連接。
此時可利用E4PAC01型來進行轉換。(註：防止相互干擾功能將無法使用)
設定插頭
附屬於感測器。
| 外觀 | 型號 | 備註 |
|---|---|---|
 |
E4PA-P1 | 附屬於本體中。不慎 遺失時，請向本公司 購買。 |
| 型號 | E4PA-LS50-M1-N | E4PA-LS200-M1-N | E4PA-LS400-M1-N | E4PA-LS600-M1-N | |
|---|---|---|---|---|---|
| 測量範圍 | 50～500mm | 120～2,000mm | 240～4,000mm | 400～6,000mm | |
| 不感應帶距離 | 0～50mm | 0～120mm | 0～240mm | 0～400mm | |
| 出場時的測量範圍 | 60～500mm | 200～2,000mm | 500～4,000mm | 800～6,000mm | |
| 標準檢測對象 | 100×100mm平板 | ||||
| 應用頻率 | 約380kHz | 約180kHz | 約85kHz | 約65kHz | |
| 應答時間 | 63ms以下 | 195ms以下 | 440ms以下 | 850ms以下 | |
| 電源電壓 | DC10～30V 漣波(p-p) 10%以下 | ||||
| 消耗電力 | 1,800mW以下 | ||||
| 類比輸出 | 電流輸出 | 4～20mA(容許負載電阻：500Ω以下) | |||
| 電壓輸出 | 0～10V(1,000Ω以上) | ||||
| 保護迴路 | 負載短路保護、防止相互干擾 | ||||
| 相互干擾週期時間 | 10ms | 34ms | 77ms | 143ms | |
| 直線性 | ±1%F.S.以下 | ||||
| 重複精度 ＊ | 0.1%F.S.以下 | ||||
| 溫度的影響 | 於-10～+55°C的範圍內，相對於+23°C時的輸出值為±1%F.S. | ||||
| 電壓的影響 | 額定電源電壓範圍內±0.5%F.S.以下 | ||||
| 環境溫度範圍 | 使用時：-10～+55℃、保存時：-40～+85℃(不結冰、結露) | ||||
| 環境濕度範圍 | 使用時及保存時：各35～85%RH(不結露) | ||||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC) 載流部件和外殼間 | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有載流部件與外殼間 | ||||
| 振動(耐久性) | 重複振幅1mm 10～55Hz X、Y、Z各方向 2h | ||||
| 衝擊(耐久性) | 300m/s2 X、Y、Z各方向 3次 | ||||
| 連接方式 | 5極 連接器型 | ||||
| 保護構造 | IEC60529規格 IP65 | ||||
| 重量(包裝狀態) | 約240g | 約320g | 約400g | ||
| 材質 | 外殼 | 不鏽鋼(SUS303) | |||
| 檢測面 | PBT樹脂、聚氨酯、玻璃環氧樹脂 | ||||
| 緊固螺母 | 不鏽鋼(SUS303) | ||||
| 附屬品 | 使用說明書 | ||||
＊通電後，經過1小時後的數值。但有可能因為外部干擾而使輸出產生些微起伏。
（單位：mm）
無指定尺寸公差：公差等級 IT16
本體

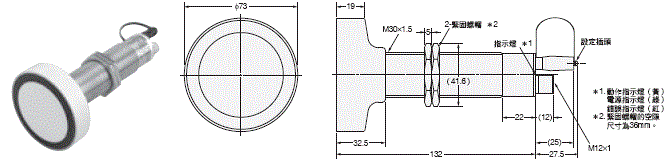

E4PA-LS50-M1-N型

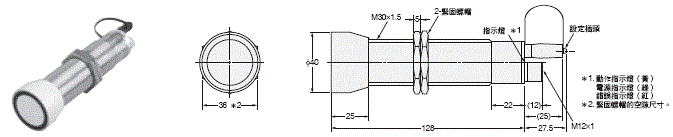

E4PA-LS200-M1-N型

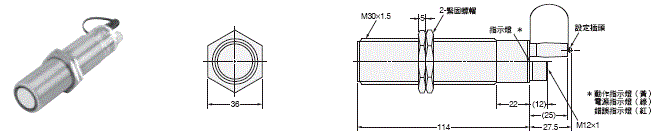

E4PA-LS400-M1-N型

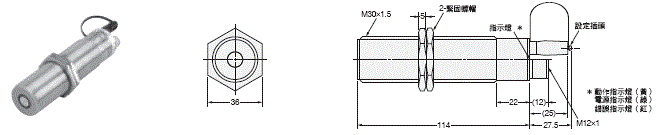

E4PA-LS600-M1-N型
選購品（另售）
標準纜線（直線形）
XS2F-D521-DG0-A型（L＝2m）
XS2F-D521-GG0-A型（L＝5m）

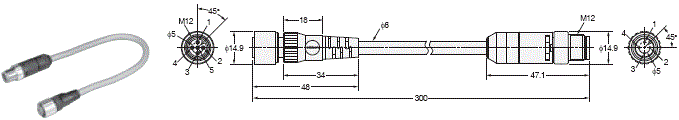

4線→5線轉接線
E4PA-C01型
設定插頭
E4PA-P1型
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 E4PA-N 規格說明書 |
- [2451KB] |
2015年7月27日
20150727
|
E4PA-N 規格說明書 |
| E4PA-N 操作說明書 |
- [1437KB] |
2018年1月9日
20180109
|
E4PA-N 操作說明書 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| E4PA-N Data Sheet |
- [500KB] |
Oct 11, 2012
20121011
|
E4PA-N Data Sheet |
