分離設置，不會阻礙工件搬運。在寬廣區域內，可捕捉和測量 任何非整齊流動的工件。
ZX-GT
產品特色

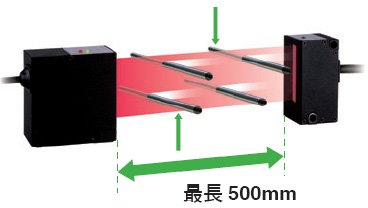

長檢測距離，精度可達微米
【檢測距離最長500mm】只要在區域內皆可測量
【高精度】非接觸式的檢測，精度亦可達10μm
採用非接觸式方式，並可透過與測微器同級的10μm精密度進行尺寸測量與定位。
採用全新演算法，能穩定測量傳統的雷射對照型感測器難以處理的玻璃或鏡面體。
可對應各式各樣的工件。

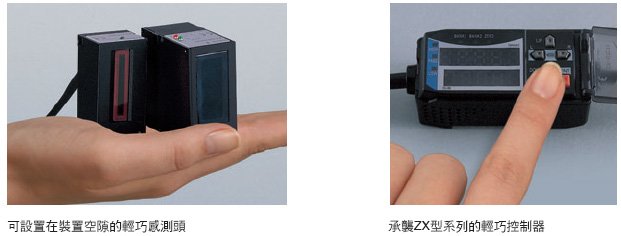

【輕巧機身】掌上型輕巧尺寸

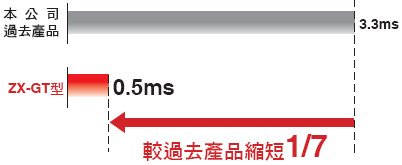

【全新構思 配備TRIO】取樣時間較過去的產品快7倍
OMRON獨創的演算處理技術「TRIO」 （Triple parallel processing），可達成比過去快約7倍的 2,000次 / 秒高速取樣。
協助您縮短產距時間。
【支援穩定測量的先進科技與CCD處理演算法】

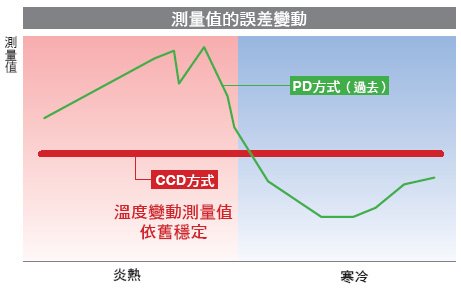

可徹底排除環境溫度的影響
為了確保穩定的測量精度，最重要的就是排除溫度的影響。然而， 現場環境的溫度會因為不同的時間區段或季節而改變。
ZX-GT型採 用CCD方式，因此能減少對「刻度間隔（解析度）」造成的影響， 並且將誤差降低至0.01% （2.8μm＊）。
＊此為參考值。詳細條件請參閱「額定/性能」一覽表。

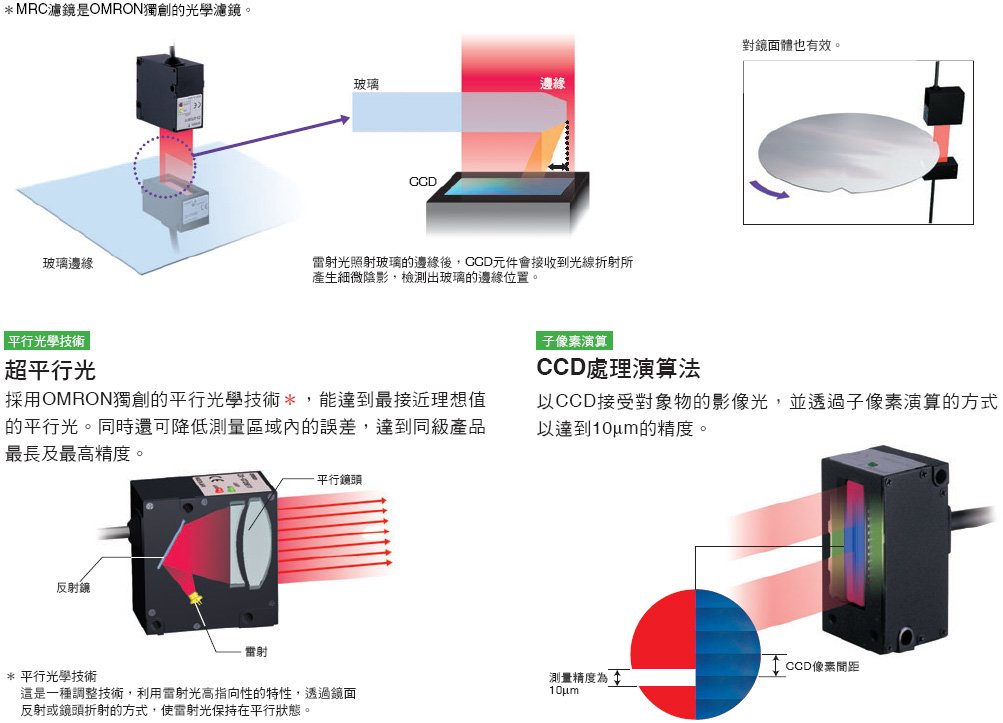

可檢測透明物體(配備MRC濾鏡)
舊型的對照型感測器，難以檢測透明物體的邊緣位置。
ZX-GT型採用OMRON獨創的MRC濾鏡＊ （Mirror Reflection Cut Filter）及CCD方式。
就算是鏡面體等光線會反射的工件，或是玻璃（包含覆膜）等光線會穿透的工件，亦能穩定檢測。
＊MRC濾鏡是OMRON獨創的光學濾鏡。

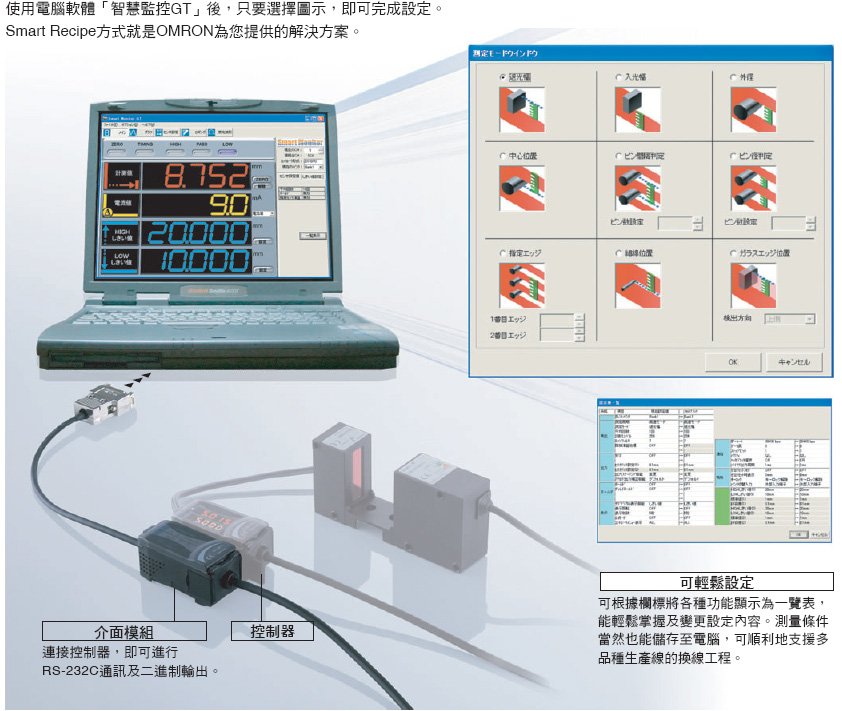

【全新的設定方式】Smart Recipe方式
使用電腦軟體「智慧監控GT」後，只要選擇圖示，即可完成設定。
Smart Recipe方式就是OMRON為您提供的解決方案。

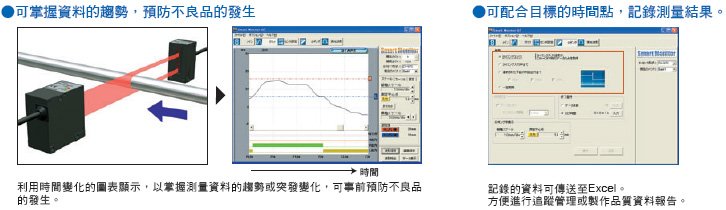

【強力支援資料收集和分析】
即時將測量資料儲存至電腦，可輕鬆掌握現狀和分析資料。

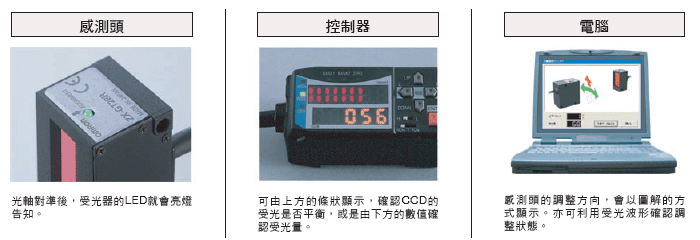

【業界首創支援】3向光軸調整
配備3種光軸調整機能，即便測量區域變大，亦能適用於各種場景。
可針對現場設置感測頭時、開機時或是作業時等各種情況，提供最佳的調整及確認方法。

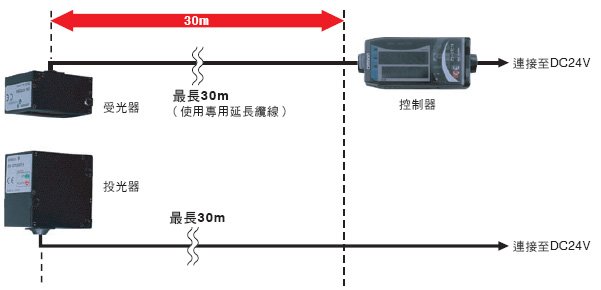

【業界最長】纜線可延長30m
不需連接投光器與受光器，可分別將纜線延長最多30m。
適合用來設置在大型工件的生產線或大型裝置上。
本體
感測頭
| 外觀 | 檢測方法 | 測量寬度 | 檢測距離 | 解析度 | 輸出形態 | 型號 |
|---|---|---|---|---|---|---|
投光器、受光器分離型
 |
對照型 | 28mm | 0～500mm | 10μm | NPN輸出 | ZX-GT28S11 |
| PNP輸出 | ZX-GT28S41 | |||||
投光器、受光器一體型
 |
40mm | NPN輸出 | ZX-GT2840S11 | |||
| PNP輸出 | ZX-GT2840S41 |
控制器
| 外觀 | 電源 | 輸出形態 | 型號 |
|---|---|---|---|
 |
DC | NPN輸出 | ZX-GTC11 |
| PNP輸出 | ZX-GTC41 |
選購品（另售）
並非感測器、控制器之附件，請依需求另行選購。
套組型號：介面模組（RS-232C/二進制輸出）＋電腦用設定軟體
| 輸出形態 | 型號 |
|---|---|
| NPN輸出 | ZX-GIF11A |
| PNP輸出 | ZX-GIF41A |
介面模組（RS-232C/二進制輸出）
| 外觀 | 電源 | 輸出形態 | 型號 |
|---|---|---|---|
 |
DC | NPN輸出 | ZX-GIF11 |
| PNP輸出 | ZX-GIF41 |
電腦用設定軟體
| 名稱 | 型號 |
|---|---|
| 智慧監控GT | ZX-GSW11 |
運算模組
| 外觀 | 型號 |
|---|---|
 |
ZX-CAL2 |
受光器和控制器的延長纜線
| 纜線長度 | 型號 | 數量 | |
|---|---|---|---|
| 標準型 | 耐彎曲型 | ||
| 1m | ZX-XGC1A | ZX-XGC1R | 1條 |
| 2m | ZX-XGC2A | ZX-XGC2R | |
| 5m | ZX-XGC5A | ZX-XGC5R | |
| 8m | ZX-XGC8A | ZX-XGC8R | |
| 20m | ZX-XGC20A | ZX-XGC20R | |
註. 延長纜線最多可連接2條。
但受光器和控制器間的總纜線長度必須控制在30m以內（包含2m的受光器纜線）。
感測頭
| 型號 | ZX-GT28S11 | ZX-GT2840S11 | ZX-GT28S41 | ZX-GT2840S41 |
|---|---|---|---|---|
| 輸出形態 | NPN輸出 | PNP輸出 | ||
| 外觀 | 分離型 | 一體型 | 分離型 | 一體型 |
| 光源 | 可見光半導體雷射(波長650nm，JIS等級1) | |||
| 測量寬度 | 28mm | |||
| 檢測距離 | 0～500mm | 40mm | 0～500mm | 40mm |
| 最小檢測物體 | φ0.5mm ＊1 | φ0.2mm | φ0.5mm ＊1 | φ0.2mm |
| 直線性 | ±0.1%F.S. ＊2 | |||
| 解析度 | 10μm (平均次數16次時) ＊3 | |||
| 溫度特性 | 0.01%F.S/℃ ＊4 | |||
| 指示燈(投光器) | 雷射ON指示燈(綠)、雷射老化檢知警報指示燈(紅) | |||
| 指示燈(受光器) | 光軸設定指示燈(綠) | |||
| 雷射OFF輸入/同步輸入 | ON時：0V短路或1.5V以下 OFF時：開路(電流外漏0.1mA以下) |
ON時：電源電壓 短路或電源電壓-1.5V以下 OFF時：開路(電流外漏0.1mA以下) |
||
| 雷射老化警報輸出 | NPN集電極開路輸出 DC30V 20mA (最大) 殘留電壓 1.2V以下 |
PNP集電極開路輸出 DC30V 20mA (最大) 殘留電壓 2V以下 |
||
| 電流消耗(投光器) | 30mA以下 | |||
| 電源電壓(投光器) | DC24V +10%、-15% 漣波(p-p) 10%以下 | |||
| 耐電壓 | AC1,000V 50/60Hz 1min | |||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | |||
| 使用環境照度(投光器) | 3,000lx (白熾燈) | |||
| 使用環境照度(受光器) | 1,000lx (白熾燈)＊5 | |||
| 環境溫度 | 使用時：0～+40℃、保存時：15～+50℃（不可結冰結露） | |||
| 環境濕度 | 使用時及保存時：35～85%RH （不可結露） | |||
| 振動(耐久性) | 10～150Hz 重複振幅0.75mm X、Y、Z方向 80min | |||
| 衝擊(耐久性) | 300m/s2 6方向各3次(上下、左右、前後) | |||
| 保護構造 | IEC60529 IP40 | |||
| 纜線長度 | 2m | |||
| 材質 | 外殼：鋁鑄合金，鏡頭：玻璃 | |||
| 重量(包裝狀態) | 約550g | 約570g | 約550g | 約570g |
| 附屬品 | 雷射標籤、使用說明書 | |||
F.S.：表示受光器的測量範圍28mm。
＊1. 將投光器與受光器的距離設定為500mm，並且在距離受光器250mm的位置測量對象物時。
使用「玻璃邊緣位置測量模式」時，可檢測C0.1以上的玻璃端面。（二進制級別為70%時）
＊2. 將投光器與受光器的距離設定為100mm，並且在距離受光器50mm的位置遮光時，該理想直線的相對誤差之參考值。
（ZX-GT2840[][]型是在距離受光器20mm的位置進行測量）
＊3. 將投光器與受光器的距離設定為100mm，並且連接至ZX-GTC[][]型時，類比輸出的震動寬度（±3σ）
＊4. 將投光器與受光器的距離設定為100mm，並且在距離受光器50mm的位置遮光50％時，單側遮光值所產生的變化。
（ZX-GT2840[][]型是在距離受光器20mm的位置進行測量）
＊5. 使用標準模式時
控制器
| 型號 | ZX-GTC11 | ZX-GTC41 | |
|---|---|---|---|
| 輸出形態 | NPN輸出 | PNP輸出 | |
| 測量週期 ＊1 | 標準模式：1.5ms 高速模式：0.5ms ＊2 | ||
| 可能的平均次數設置 | 1/2/4/8/16/32/64/128/256/512/1,024/2,048/4,096 | ||
| 類比輸出 ＊3 | 電流輸出：4～20mA/F.S 最大負載電阻300Ω 電壓輸出：±4V (±5V,1～5V ＊4) 輸出阻抗100Ω | ||
| 時序/資料庫切換/ Zero Reset (歸零) /復歸輸入 |
ON時：0V短路或1.5V以下 OFF時：開路(電流外漏0.1mA以下) |
ON時：電源電壓 短路或電源電壓-1.5V以下 OFF時：開路(電流外漏0.1mA以下) |
|
| HIGH/PASS/LOW 判定輸出 ＊5 同期輸出 ＊6 |
NPN集電極開路輸出 DC30V 50mA (最大) 殘留電壓 1.2V以下 |
PNP集電極開路輸出 DC30V 50mA (最大) 殘留電壓 2V以下 |
|
| 指示燈 | 判定輸出指示燈：HIGH (橘)、PASS (綠)、LOW (橘) 數位主顯示(紅) 數位副顯示(黃) 資料庫顯示1、2 (橘)､Zero Reset (歸零)(綠) |
||
| 主要功能 | 設定登錄數 | 兩種資料庫 | |
| 測量模式 | 遮光幅測定、入射光寬度測量、外徑測量、中心位置量測、IC引角間距判斷、IC引腳寬度的判斷、指定邊緣測量、線位置測量、玻璃邊緣位置測量 | ||
| 測量中的顯示 | 測量值顯示、解析度顯示、門檻值顯示、電壓輸出值顯示、電流輸出值顯示(可變更顯示的位數) | ||
| 歸零功能 | 歸零值的偏移設定、歸零值記憶 | ||
| 保持 | Sample Hold (取樣保持)、Peak Hold (峰值保持)、Bottom Hold (谷值保持)、 Peak to Peak Hold (峰值～峰值保持)、Average Hold (平均值保持)、延遲保持 |
||
| 計時功能 | ON延遲/OFF延遲/One shot | ||
| 調整機能 | 光軸調整、光量強度寫入模式、可變二進制級別、可變邊緣過濾器、類比輸出scaling | ||
| 控制器間的運算 | 最多2台(連接時需備有運算模組ZX-CAL2型) A-B、A+B、寬度 | ||
| 其他 | 測量週期設定、門檻值設置、滯後設定、初始化、按鍵鎖定 | ||
| 溫度特性 | 0.005%F.S/℃ | ||
| 電流消耗 | 電源電壓DC24V時、150mA以下（含受光器） ＊7 | ||
| 電源電壓 | DC24V +10%、-15% 漣波(p-p) 10%以下 | ||
| 耐電壓 | AC1,000V 50/60Hz 1min | ||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | ||
| 環境溫度 | 使用時：0～+50℃、保存時：-15～+60℃（不可結冰結露） | ||
| 環境濕度 | 使用時及保存時：35～85%RH（不可結露） | ||
| 振動(耐久性) | 10～150Hz 重複振幅0.35mm X、Y、Z方向 80min | ||
| 衝擊(耐久性) | 300m/s2 6方向各3次(上下、左右、前後) | ||
| 保護構造 | IEC60529 IP20 | ||
| 纜線長度 | 2m | ||
| 材質 | 外殼：PBT，外蓋：聚碳酸酯 | ||
| 重量(包裝狀態) | 約330g | ||
| 附屬品 | 使用說明書 | ||
＊1. 測量模式為IC引角間距判斷和IC引腳寬度的判斷時，為進行單純平均處理，測量週期會變為「記載的測量週期× （取樣平均次數＋1次）＋1ms以內」。
除此之外的測量模式，為進行移動平均處理，第1次的應答速度為「記載的測量週期× （取樣平均次數＋1次）＋1ms以內」、第2次以後為記載的測量週期。
＊2. IC引角間距判斷和IC引腳寬度的判斷的高速模式為1ms。
＊3. 電流與電壓是透過背面的開關進行切換。
＊4. 可在類比輸出scaling功能中設定。
＊5. HIGH/PASS/LOW輸出全部OFF時，會顯示錯誤（ERR）。
＊6. 在一般狀態下使用時，請直接連接至投光器的雷射OFF輸入線，並且設定為標準模式。
NPN型的控制器必須使用NPN型的投光器，PNP型的控制器則必須使用PNP型的投光器。
在高速模式下使用時，不需要接線。（在高速模式下，耐受周圍光線的能力會降低。請多加留意。）
＊7. 電流輸出設定時為175mA以下（含受光器）。
除此之外的測量模式，為進行移動平均處理，第1次的應答速度為「記載的測量週期× （取樣平均次數＋1次）＋1ms以內」、第2次以後為記載的測量週期。
＊2. IC引角間距判斷和IC引腳寬度的判斷的高速模式為1ms。
＊3. 電流與電壓是透過背面的開關進行切換。
＊4. 可在類比輸出scaling功能中設定。
＊5. HIGH/PASS/LOW輸出全部OFF時，會顯示錯誤（ERR）。
＊6. 在一般狀態下使用時，請直接連接至投光器的雷射OFF輸入線，並且設定為標準模式。
NPN型的控制器必須使用NPN型的投光器，PNP型的控制器則必須使用PNP型的投光器。
在高速模式下使用時，不需要接線。（在高速模式下，耐受周圍光線的能力會降低。請多加留意。）
＊7. 電流輸出設定時為175mA以下（含受光器）。
介面模組
| 型號 | ZX-GIF11/-GIF11A | ZX-GIF41/-GIF41A |
|---|---|---|
| 適用控制器 | ZX-GTC11 | ZX-GTC41 |
| 指示燈 | 電源顯示(綠)、控制器通訊顯示(橘)、控制器通訊異常顯示(紅)、 外部裝置通訊顯示(橘)、外部裝置通訊異常顯示(紅)、二進制輸出顯示 |
|
| 通訊埠 | RS-232C埠(D-SUB 9針連接器) | |
| 12位元二進制輸出 (D11～D0、GATE ) |
NPN集電極開路輸出 DC30V 20mA (最大) 殘留電壓 1.2V以下 |
PNP集電極開路輸出 DC30V 20mA (最大) 殘留電壓 2V以下 |
| 電源電壓 | 由控制器供給(電流消耗：60mA以下) | |
| 耐電壓 | AC1,000V 50/60Hz 1min | |
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | |
| 環境溫度 | 使用時：0～+50℃、保存時：-15～+60℃（不可結冰結露） | |
| 環境濕度 | 使用時及保存時：35～85%RH（不可結露） | |
| 振動(耐久性) | 10～150Hz 重複振幅0.35mm X、Y、Z方向 80min | |
| 衝擊(耐久性) | 300m/s2 6方向各3次(上下、左右、前後) | |
| 保護構造 | IEC60529 IP20 | |
| 纜線長度 | RS-232C 0.5m、二進制輸出 2m | |
| 材質 | 外殼：PBT，外蓋：聚碳酸酯 | |
| 重量(包裝狀態) | ZX-GIF[]1A型：約550g ZX-GIF[]1型：約330g |
|
| 附屬品 | ZX-GIF[]1A型：設定用軟體(CD-ROM)、夾鉗2個、使用說明書 ZX-GIF[]1型：夾鉗2個、使用說明書 |
|
（單位：mm）
無指定尺寸公差：公差等級 IT16
感測頭

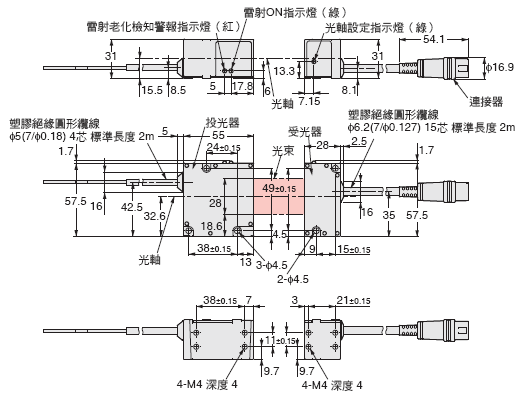

分離型：ZX-GT28S11/-GT28S41型

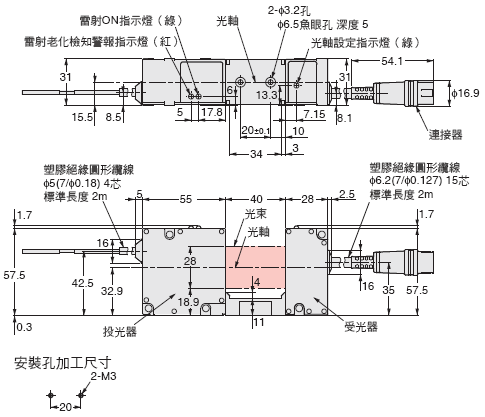

一體型：ZX-GT2840S11/-GT2840S41型

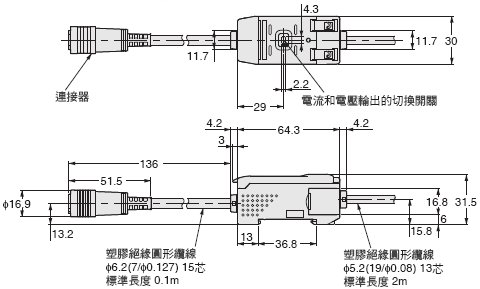

控制器
ZX-GTC11/-GTC41型

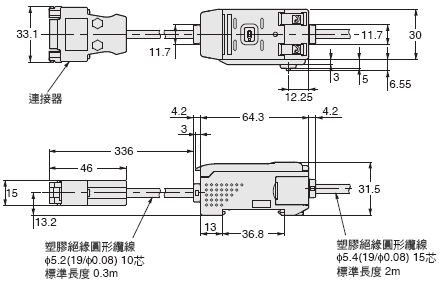

介面模組
ZX-GIF11/-GIF41型

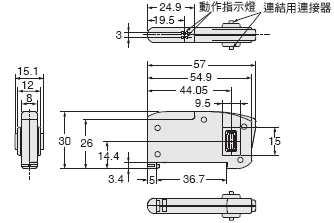

運算模組
ZX-CAL2型

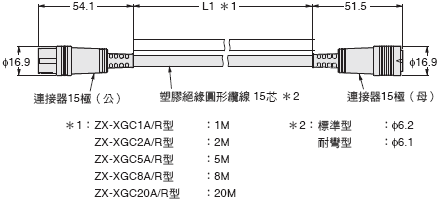

受光器和控制器的延長纜線
ZX-XGC□A/-XGC□R型
