實現高精度
（長距離型：直線型±0.04% F.S.）
OMRON獨創的直線性技術，能讓本產品實現業界最高性能。
■長距離型ZX-TDS10-[][]型
解析度0.4μm 直線性±0.04% of F.S.
■細直徑型ZX-TDS01/TDS04型
解析度0.1μm 直線性±0.01% of F.S.
ZX-T
產品特色
實現非接觸式難以做到的高精度測量
以智慧方式實現非接觸式難以做到的高精度測量
OMRON獨創的直線性技術，能讓本產品實現業界最高性能。
■長距離型ZX-TDS10-[][]型
解析度0.4μm 直線性±0.04% of F.S.
■細直徑型ZX-TDS01/TDS04型
解析度0.1μm 直線性±0.01% of F.S.
超低壓測量力型（0.065N）
利用接觸頭本身重量所產生的微壓加重進行接觸，適合用來測量非接觸式感測器無法穩定檢測的透明物體，以及具有光澤、容易變形或容易損傷的工件等。
使用真空收縮型（附氣壓升降氣型）即可自動測量
由度盤規變更為自動檢查時亦可輕鬆完成。（ZX-TDS10-V型）
此外，ZX-TDS10-VL型除了氣壓升降式外，還能控制氣壓推進式，因此也可從外部控制接觸力。
不必對正原點
採用差動變壓器方式，原點的絕對位置不會改變。
因此不用在每次啟動時調整主機並尋找原點。
不必再進行繁複的原點復歸程序。

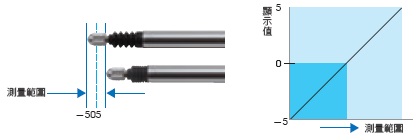

自動比例功能
只要連接感測頭，測量距離便會顯示在放大器上。
纜線至多可延長10m，且特性不會產生變化。
暖機顯示
通電後，系統將會自動告知感測器本身是否已達最佳測量狀態（低於解析度規格）。

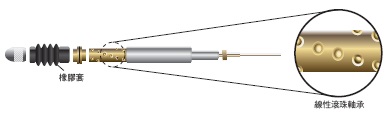

長壽命機械壽命達1,000萬次以上
1mm範圍型（ZX-TDS01型）和4mm範圍型（ZX-TDS04型），採用OMRON獨創的線性滾珠軸承構造，使用壽命更長（下圖）摺動部分在滑動時更順暢，並以橡膠套防止灰塵進入。

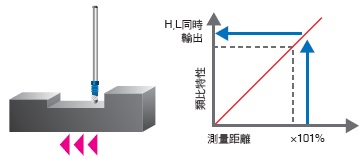

侵入警報功能
可是先針對無預警的測量檢測出侵入性故障，並輸出警報。
利用PLC等進行序列組裝，極可避免發生測量中斷等情形。
接觸頭（僅1mm、4mm範圍型：ZX-TDS01/TDS04）
請依測量位置進行選擇
安裝方向可隨心所欲
感測器ZX-TDS[]型不僅能朝下，還可朝側面或朝上安裝使用。
註. ZX-TDS10[]型、ZX-TDS10[]-V型、ZX-TDS10[]-VL型：朝側面或朝上固定時，測量力會降低。
ZX-TDS10[]-L型：僅能朝下安裝。
本體
感測器
| 外觀 | 特長 | 測量範圍 | 解析度 ＊ | 型號 | 螺絲部 |
|---|---|---|---|---|---|
| φ6 | 短身型 | 1mm | 0.1μｍ | ZX-TDS01 | 外螺紋 |
| 標準型 | 4mm | ZX-TDS04 | |||
| 低壓測量力型 | ZX-TDS04-L | ||||
| φ8 | 標準型 | 10mm | 0.4μｍ | ZX-TDS10 | 內螺紋 |
| 超低壓測量力型 | ZX-TDS10-L | ||||
| 氣壓升降型 | ZX-TDS10-V | ||||
| 氣壓升降/氣壓推進型 | ZX-TDS10-VL |
＊欲進一步了解達到上述解析度的必要條件，請參閱「額定/性能」規格表的解析度之定義。
放大器模組
| 外觀 | 電源 | 輸出規格 | 型號 |
|---|---|---|---|
 |
DC | NPN輸出 | ZX-TDA11 2M |
| PNP輸出 | ZX-TDA41 2M |
選購品（另售）
前置放大器安裝金具
ZX-XBT1型附屬於感測器。請視需要訂購其他金具。
| 外觀 | 型號 | 備註 |
|---|---|---|
 |
ZX-XBT1 | 附屬於各感測器。 |
 |
ZX-XBT2 | 鋁軌安裝用 |
運算模組
雙接頭連接線（延長用）
電腦用工具「智慧監控」
資料庫
選購品（接觸頭）
| 型號 | 種類(材質) | 螺絲部 | 外觀 | 用途 | 適用感測器 ＊ | |
|---|---|---|---|---|---|---|
| ZX-TDS01/TDS04[] | ||||||
| D5SN- | TB1 | 圓球型 (鋼材) |
內螺紋 M2.5×0.45 |
 |
一般性的平面測量 (ZX-TDS型系列標準附屬接觸頭) |
○ |
| TB2 | 圓球型 (超鋼材) |
內螺紋 M2.5×0.45 |
 |
需要耐磨耗性的測量 測量物：超硬(HR90)以下 |
○ | |
| TB3 | 圓球型 (紅寶石) |
內螺紋 M2.5×0.45 |
 |
需要耐磨耗性的測量 測量物：超硬(HR90)以上 |
○ | |
| TN1 | 針狀 (超鋼材) |
外螺紋 M2.5×0.45 |
 |
測量溝和孔的底部 | △ | |
| TF1 | 平面型 (超鋼材) |
外螺紋 M2.5×0.45 |
 |
測量球面狀物體 | △ | |
| TA | 變接轉接頭 (不鏽鋼) |
貫通 內螺紋 M2.5×0.45 |
 |
ZX-TDS01/TDS04/TDS04-L型 (外螺紋)感測器，可安裝D5SNTN1/- TF1型或其他市售接觸頭。 |
○ | |
＊關於接觸頭的選購品組合
○符號：可更換。 △符號：需要變接轉接頭。
輸出入部迴路圖
NPN型（ZX-TDA11型）
PNP型（ZX-TDA41型）
感測器（細直徑型）
| 型號 | ZX-TDS01 | ZX-TDS04 | ZX-TDS04-L | |
|---|---|---|---|---|
| ZX-TDS01T | ZX-TDS04T | ZX-TDS04T-L | ||
| 測量範圍 | 1mm | 4mm | ||
| 可動範圍 | 約1.5mm | 約5mm | ||
| 解析度 ＊1 | 0.1μm | |||
| 線性 ＊2＊5 | ±0.1% F.S.、非貿易管理令限制型：±0.5% F.S. | |||
| 測量力 ＊3 | 約0.7N | 約0.25N | ||
| 保護構造(感測頭) | IP67 | IP54 | ||
| 機械壽命 | 1,000萬次以上 | |||
| 環境溫度範圍 | 動作時：0～+50℃ 保存時：-15～+60℃ (不結冰、結露) | |||
| 環境濕度範圍 | 動作時及保存時：35～85%RH (不結冰、結露) | |||
| 溫度特性 ＊4 | 感測頭 | 0.03% F.S./℃ | 0.01% F.S./℃ | |
| 前置放大器 | 0.01% F.S./℃ | |||
| 重量(包裝狀態) | 約100g | |||
| 材質 | 感測頭 | 不鏽鋼 | ||
| 前置放大器 | 聚碳酸酯 | |||
| 接觸頭接觸部 ＊6 | 鋼材 | |||
| 附屬品 | 使用說明書、前置放大器安裝金具(ZX-XBT1型) | |||
＊1. 連接放大器模組（ZX-TDA[]1型）時可讀取的最小值。為平均次數設定為256次，且通電後經過15分鐘後的值。
＊2. 線性表示相對於理想直線的誤差。
＊3. 安裝標準附件中的接觸頭，並將其朝下固定時，在測量中心位置的代表值。朝水平方向或朝上固定時，測量力會降低。
此外，若安裝及使用非標準的接觸頭時，依接觸頭自身重量的不同，測量力也會改變，請多加注意。
＊4. 溫度特性是測量範圍中心位置的代表值。
＊5. 非貿易管理令限制型：ZX-TDS0[]T-[]型
＊6. 使用標準接觸頭的情況下。
ZX-TDS[][]型感測器的出口
ZX-TDS[][]型感測器適用日本輸出貿易管理法令（輸出法令）附表第1 2項（12） 2。
此外，ZX-TDS[][]型感測器內建的技術資料，適用日本外國為替法令（外為法令）附表第2項（1）。
出口到日本國外（包含攜帶出境），請向經濟產業省申請出口許可等，完成必要之手續。
此外，也備有非適用出口貿易管理法令及日本外國為替法令的型號。（線性不同）
型號末端有（T）。（例：ZX-TDS04T型）
感測器（長距離型）
| 型號 | ZX-TDS10 | ZX-TDS10-V | ZX-TDS10-L | ZX-TDS10-VL | |
|---|---|---|---|---|---|
| ZX-TDS10T | ZX-TDS10T-V | ZX-TDS10T-L | ZX-TDS10T-VL | ||
| 支援真空收縮(VR) /氣壓推進(AP) | 無 | VR | 無 | VR/AP | |
| 測量範圍 | 10mm | ||||
| 可動範圍 | 10.5mm | ||||
| 解析度 ＊1＊5 | 0.4μm | ||||
| 線性 ＊2＊5＊6 | ±0.04% F.S. 非貿易管理法令限制型：±0.5% F.S. |
||||
| 測量力 ＊3 | 約0.7N | 約0.6N | 約0.065N | 0.09～1.41N | |
| 空氣壓力 | 真空收縮時 | - | -0.55～-0.70(bar) | - | -0.22～-0. 5(bar) |
| 氣壓推進時 | - | 0.125～2(bar) | |||
| 保護構造 | 感測頭 | IP65 | IP50 | ||
| 前置放大器 | IP40 | ||||
| 機械壽命 | 1,000萬次以上 | ||||
| 環境溫度範圍 | 動作時：0～+50℃ 保存時：-10～+60℃ | ||||
| 環境濕度範圍 | 動作時及保存時：35～85%RH (不結冰、結露) | ||||
| 溫度特性 ＊4 | 感測頭 | 0.01% F.S./℃ | |||
| 前置放大器 | 0.01% F.S./℃ | ||||
| 振動(耐久性) | 10～55Hz 單振幅0.35mm X、Y、Z各方向 50min | ||||
| 衝擊(耐久性) | 150m/s2 6方向 各3次(上下、左右、前後) | ||||
| 連接方式 | 預接線連接器型(感測頭和前置放大器之間：2m 前置放大器和連接器之間：0.2m) | ||||
| 重量(包裝狀態) | 約100g | ||||
| 材質 | 感測頭 | 預接線連接器型(感測頭和前置放大器之間：2m 前置放大器和連接器之間：0.2m) | |||
| 橡膠套 | Viton | 無 | |||
| 前置放大器 | 聚碳酸酯 | ||||
| 安裝金具 | 不鏽鋼 | ||||
| 接觸頭接觸部 ＊8 | 超鋼材 | 聚醯胺 | |||
| 附屬品 | 使用說明書、前置放大器安裝金具(ZX-XBT1型)直角轉接頭 ＊7 | ||||
＊1. 表示連接ZX-TDA[]1型時，線性輸出（電壓輸出）的震動寬度（±3σ）。為平均次數設定為1,024次，且通電後經過30分鐘後的值。
顯示（可讀取的最小值）為1μm。 ＊2. 線性表示相對於理想直線的誤差。
＊3. 安裝標準附件中的接觸頭，並將其朝下固定時，在測量中心位置的代表值。
－ ZX-TDS10[]型、ZX-TDS10[]-V型、ZX-TDS10[]-VL型：朝水平方向或朝上固定時，測量力會降低。
－ ZX-TDS10[]-L型：僅能朝下安裝。
＊4. 溫度特性是測量範圍中心位置的代表值。
＊5. 環境溫度23℃ 時的值。
＊6. 非貿易管理令限制型：ZX-TDS10T-[][]型
＊7. 直角轉接頭為ZX-TDS10[]型的附屬品。
＊8. 使用標準接觸頭的情況下。
ZX-TDS[][]型感測器的出口
ZX-TDS[][]型感測器適用日本輸出貿易管理法令（輸出法令）附表第1 2項（12） 2。
此外，ZX-TDS[][]型感測器內建的技術資料，適用日本外國為替法令（外為法令）附表第2項（1）。
出口到日本國外（包含攜帶出境），請向經濟產業省申請出口許可等，完成必要之手續。
此外，也備有非適用出口貿易管理法令及日本外國為替法令的型號。（線性不同）
型號末端有（T）。（例：ZX-TDS10型）
放大器模組
| 型號 | ZX-TDA11 | ZX-TDA41 |
|---|---|---|
| 測量週期 ＊1 | 1ms | |
| 可能的平均次數設置 | 1/2/4/8/16/32/64/128/256/512/1,024次 | |
| 線性輸出 ＊2 | 電流輸出時：4～20mA/F.S. 最大負載電阻300Ω 電壓輸出時：±4V (±5V、1～5V ＊3) 輸出阻抗100Ω |
|
| 判定輸出 (HIGH/PASS/LOW：3輸出) |
NPN集電極開路輸出 DC30V 30mA max. 殘留電壓1.2V以下 |
PNP集電極開路輸出 DC30V 30mA max. 殘留電壓2V以下 |
| 歸零輸入/時間輸入/復歸輸入 判斷輸出保持輸入 |
ON時：0V短路或1.5V以下 OFF時：開路(漏電流0.1mA以下) |
ON時：電源電壓短路或電源電壓-1.5V以下 OFF時：開路(漏電流0.1mA以下) |
| 功能 | 測量值顯示/現在值設定值輸出值/顯示反轉/ECO模式/變更顯示位數/ Sample Hold (取樣保持) /Peak Hold (峰值保持) /Bottom Hold (谷值保持) / Peak to Peak Hold (峰值～峰值保持) /Self Peak Hold (自動峰值保持) / Self Bottom Hold (自動谷值保持) /Zero Reset (歸零) /初始復歸/門檻值直接設定/ 位置決定調整/變更寬度/時間輸入/復歸輸入/判斷輸出保持輸入/監測焦點/ (A-B)演算 ＊4、(A+B)演算 ＊4/感測器斷線檢測/歸零記憶區/功能鎖定/非測量設定/ 箝位值設定/比例反轉/歸零顯示/跨度調整/暖機顯示/侵入警報 |
|
| 指示燈 |
動作指示燈：HIGH (橘)、PASS (綠)、LOW (黃)、7段數位主顯示(紅)、 7段數位副顯示(黃)、Power顯示(綠)、Zero Reset (歸零)(綠)、智能顯示(綠) |
|
| 電源電壓 | DC12～24V±10% 漣波(p-p) 10%以下 | |
| 電流消耗 | 電源電壓24V時、140mA以下(連接感測器時) | |
| 環境溫度範圍 | 動作時及保存時：各0～+50℃ (不結冰、結露) | |
| 溫度特性 | 0.03%F.S./℃ | |
| 連接方式 | 出線型(標準纜線長度2m) | |
| 重量(包裝狀態) | 約350g | |
| 材質 | 外殼：PBT，外蓋：聚碳酸酯 | |
＊1. 線性輸出、判定輸出的第1次應答時間，為（測量週期） × （取樣平均次數＋1次）。（感度固定的情況下）
第2次以後會輸出記載的測量週期。
＊2. 電流與電壓輸出是透過放大器模組底部的開關進行切換。
＊3. 可在監測焦點功能中設定。
＊4. 需要運算模組（ZX-CAL2型）。
ZX-TDA[][]型放大器模組的出口
ZX-TDA[][]型放大器模組內建的程式，適用日本外國為替法令（外為法令）附表第2項（1）。
但符合貿易外省法令第9條第2項第14號第二項規定之條件時，無需服務交易許可。
（另外，恐用於大規模毀滅性武器等或一般武器之研發時，視情況必須有服務交易許可。詳細請確認安全保障貿易管理資訊。）
適用型號：ZX-TDA11型、ZX-TDA41型
（單位：mm）
無指定尺寸公差：公差等級 IT16
本體
感測器
ZX-TDS01[]型
ZX-TDS04[]型
ZX-TDS04[]-L型
ZX-TDS10[]型
ZX-TDS10[]-L型
ZX-TDS10[]-V型
ZX-TDS10[]-VL型
放大器模組
ZX-TDA11型
ZX-TDA41型
選購品（另售）
前置放大器安裝金具
（附屬於各感測器）
ZX-XBT1型
ZX-XBT2型 （鋁軌安裝用）
運算模組
ZX-CAL2型
詳細內容請參閱➜ZX-L-N型
ZX用通訊介面模組
ZX-SF11
詳細內容請參閱➜ZX-L-N型
雙接頭連接線（延長用）
ZX-XC1A型（1m）
ZX-XC4A型（4m）
ZX-XC8A型（8m）
詳細內容請參閱➜ZX-L-N型
外觀尺寸
（單位：mm）
D5SN-TB1/TB2/TB3型
D5SN-TN1型
D5SN-TF1型
D5SN-TA型
