ZX-E

產品特色

高精度檢測金屬工件的變位

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

備有各式感測頭

系列追加扁平型和耐熱型

適用於缺乏安裝空間和需要耐熱性的應用領域。

另有附SUS螺旋保護管的產品。

感測器的纜線長度可延長至10m

放大器到感測器的距離ZX-XC[]A型（另售）可延長至3m、6m、10m。

提升維護效率。

感測器和放大器完全相容

即使因感測器損壞或是變更檢測距離而更換感測器時，放大器亦可直接沿用。

輕鬆明白解析度

檢測欲測試的工件時，可輕鬆明白解析度。透過顯示解析度的方式，可輕鬆掌握門檻值設置的餘裕度，並確實判斷能否進行檢測。

無須數位面板資料的運算設定

僅需將運算模組接續至放大器模組，即可在單側放大器模組顯示兩台感測器之測量值演算結果。

設定時只需在單側的放大器輸入所需參數即可。

配備所有的"可用功能"

輕鬆修正線性

修正線性時，不再需要到設定介面進行繁瑣的調整。在檢測距離0％、50％、100％的3點進行調整，即可完成線性修正，大幅減少設定工時。

適用於非磁性金屬

檢測物體為非磁性金屬時，線性會不如磁性金屬。本系列配備材質選擇功能，可提升SUS和鋁的線性。

最多可防止5台相互干擾

高低差測量或多點測量等，在狹窄地方使用複數感測器時，只要連接「運算模組」最多可防止5台相互干擾。無需於使用者端傳送繁複的時脈訊號。

本體

感測器

形狀		檢測距離	解析度＊1	型號

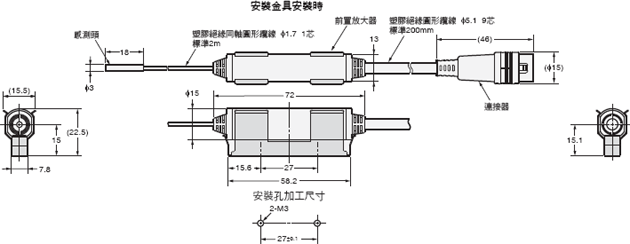

圓柱型	Φ 3×18mm	0.5mm	0.25μm	ZX-EDR5

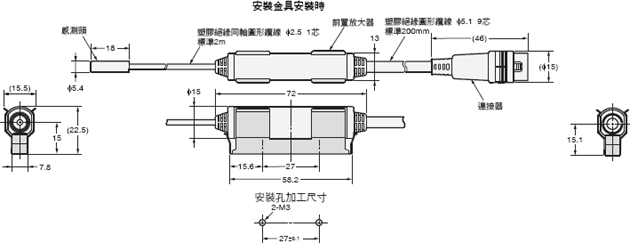

	Φ 5.4×18mm	1mm	0.4μm	ZX-ED01 ＊2

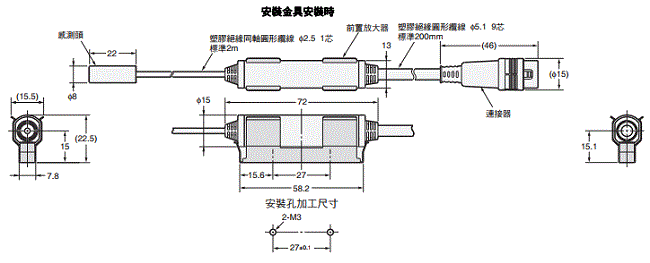

	Φ 8×22mm	2mm	0.8μm	ZX-ED02 ＊2

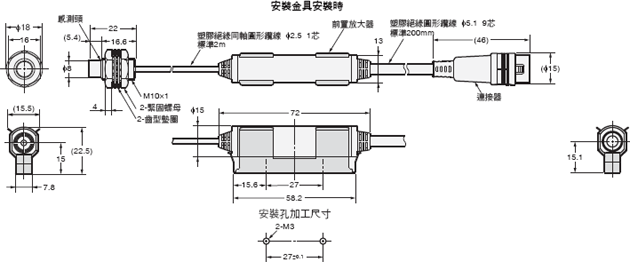

螺絲型	M10×22mm	2mm	0.8μm	ZX-EM02 ＊2

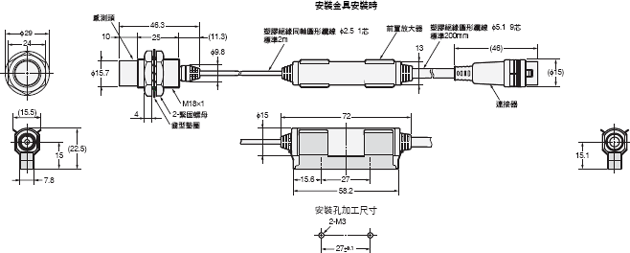

螺絲型	M18×46.3mm	7mm	2.8μm	ZX-EM07M ＊2

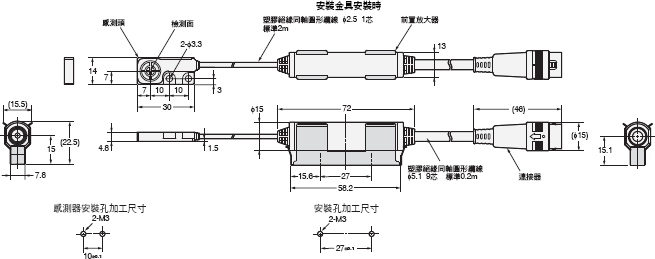

扁平型	30×14×4.8mm	4mm	1.6μm	ZX-EV04 ＊2 ＊3

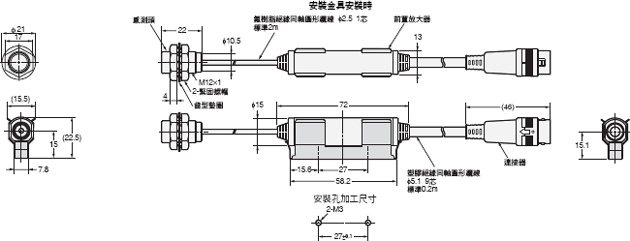

耐熱圓柱型	M12×22mm	2mm	0.8μm	ZX-EM02H ＊4

＊1. 平均次數為64次時

＊2. 備有附螺旋保護管的產品。型號末端有（-S）。（例：ZX-ED01-S型）有關交期，請向經銷商洽詢。

螺旋保護管的詳細外觀尺寸，請參閱➜網站（E39-F32A型）

＊3. 使用ZX-EV04型時，請確認放大器模組ZX-EDA[]型的版本為1,200以後版本。

＊4. 使用ZX-EM02H型時，請確認放大器模組ZX-EDA[]型的版本為1,300以後版本。

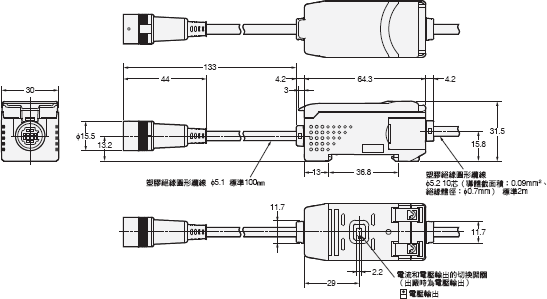

放大器模組

外觀	電源	輸出形態	型號
	DC	NPN輸出	ZX-EDA11 2M
	DC	PNP輸出	ZX-EDA41 2M

註. 和感測器具有連接相容性。

選購品（另售）

前置放大器安裝金具

ZX-XBE1附屬於感測器。請視需要訂購其他金具。

外觀	型號	備註
	ZX-XBE1	附屬於各感測器

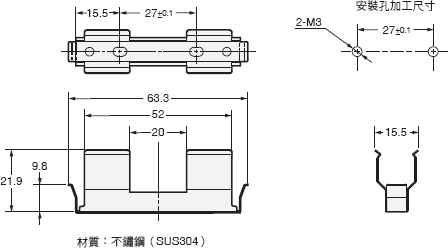

	ZX-XBE2	鋁軌安裝用

運算模組詳細內容請參閱規格說明書ZX-L-N型
雙接頭連接線（延長用）詳細內容請參閱規格說明書ZX-L-N型
電腦用工具「智慧監控」詳細內容請參閱規格說明書ZX-L-N型
資料庫詳細內容請參閱規格說明書ZX-L-N型

輸出入部迴路圖

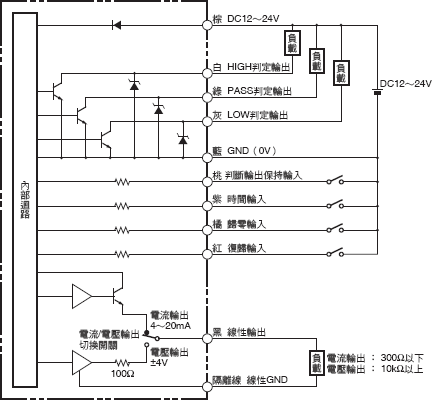

NPN型（ZX-EDA11型）

1457_lu_4

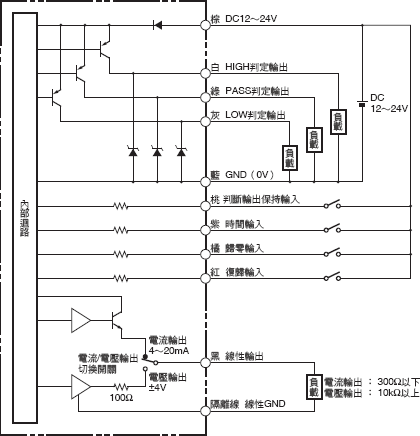

PNP型（ZX-EDA41型）

1457_lu_5

感測器

型號			ZX-EDR5	ZX-ED01	ZX-ED02/ EM02	ZX-EM07M	ZX-EV04	ZX-EM02H
測量範圍			0～0.5mm	0～1mm	0～2mm	0～7mm	0～4mm	0～2mm
可檢測物體			磁性金屬(非磁性金屬的測量範圍和線性不同。請參閱規格說明書「特性資料」)
標準檢測對象			18×18×3mm		30×30×3mm	60×60×3mm		45×45×3mm
標準檢測對象			材質 = 鐵(S50C)
解析度＊1			0.25μm (0.1μm)	0.4μm (0.1μm)	0.8μm (0.1μm)	2.8μm (1μm)	1.6μm (0.1μm)	0.8μm (0.1μm)
線性＊2			±0.5%F.S.					±1.0%F.S. ＊5
線性輸出範圍			同測量範圍
溫度特性(含放大器) ＊3			0.15%F.S./℃	0.07%F.S./℃				0.1%F.S./℃
環境溫度範圍	動作時＊4		0～+50 ℃ (不結冰、結露)	-10～+60 ℃(不可結冰結露)				-10～+200℃ (不可結冰結露)
環境溫度範圍	保存時＊4		0～+50 ℃ (不結冰、結露)	-20～+70 ℃ (不可結冰結露)				-10～+200℃ (不可結冰結露)
環境濕度範圍			動作時及保存時：35～85%RH (不可結露)
絕緣阻抗			50MΩ min. (at 500 VDC)
耐電壓			AC1,000V 50/60Hz 1min 所有載流部件與外殼間
振動(耐久性)			10～55Hz 重複振幅1.5mm X、Y、Z 各方向 2h
衝擊(耐久性)			500m/s² X、Y、Z 各方向 3次
保護構造(感測頭)			IEC60529規格 IP65	IEC60529規格 IP67				IEC60529規格 IP60 ＊6
連接方式			預接線連接器型(標準纜線長度2m)
重量(包裝狀態)			約120g	約140g		約160g	約130g	約160g
材質	感測頭	外殼	黃銅	不鏽鋼	黃銅		鋅(鍍鎳)	黃銅
		檢測面	耐熱ABS					PEEK
		緊固螺母	――		黃銅(鍍鎳) (ZX-ED02型除外)		――	黃銅 (鍍鎳)
		齒型墊圈	――		鐵鍍鋅 (ZX-ED02型除外)		――	鐵鍍鋅
	前置放大器		PES
附屬品			前置放大器安裝金具(ZX-XBE1型)、使用說明書

＊1. 解析度係指連接ZX-EDA型時，線性輸出的震動寬度（±3σ）。係為通電後經過30分鐘後的數值。（亦即將ZX-EDA型
可能的平均次數設置設定為64次，並且以本公司標準檢測對象物為中心距離時的測量值。）（）內為將平均次數設定為
4,096次時的測量值。）動作環境係指靜止狀態的重復精度，而非指測距精度。若於強大電磁場內，解析度的性能即可能
無法發揮至最大。
＊2. 線性係指測量本公司標準檢測對象時，相對於變位輸出理想直線之誤差。依檢測對象不同，線性或測量值亦可能改變。
＊3. 溫度特性為在計測範圍的中心距離測量本公司標準檢測對象的值。
＊4. 環境溫度僅顯示感測頭部分。前置放大器為－10～＋60℃。
＊5. 環境溫度25℃ 時的值。
＊6. 由於並非防水構造，請勿在蒸氣中使用。

ZX-E[][]型感測器的出口

ZX-E[][]型感測器適用日本輸出貿易管理法令（輸出法令）附表第1 2項（12） 2。

此外，ZX-E[][]型感測器內建的技術資料，適用日本外國為替法令（外為法令）附表第2項（1）。

出口到日本國外（包含攜帶出境），請向經濟產業省申請出口許可等，完成必要之手續。

適用型號：ZX-EDR5型、ZX-ED01型、ZX-ED02型、ZX-EM02型、ZX-EV04型、ZX-EM02H型

此外，也備有非適用出口貿易管理法令的型號。（顯示解析度以1μm單位顯示）

型號末端有（T）。（例：ZX-ED01T型）
