ZX-L-N

ZX-L-N

產品特色
輕巧機身內搭載卓越功能的雷射變位感測器
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

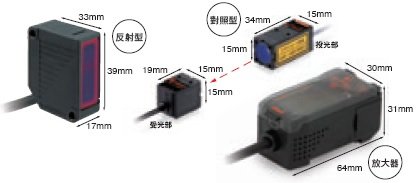

輕巧機身

相當於光電感測器的機身大小，有助於節省現場空間以及設置空間方面的問題。
當然也能夠達到和光電感測器同等級的高速應答。

※高速取樣：0.15ms(應答速度：0.3ms)

1503_fe_1

以“容易操作”為首要考量

輕鬆實現高功能與高性能── 這就是ZX型的最大特點。
介面承襲本公司製造的數位光纖放大器。
請實際體驗本產品優越的操控性。

1503_fe_2

輕鬆明白解析度

檢測欲測試的工件時，可輕鬆明白解析度。
透過顯示解析度的方式，可輕鬆掌握門檻值設置的餘裕度，並確實判斷能否進行檢測。

1503_fe_3

無須數位面板儀表的運算設定

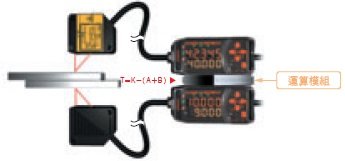

只要將運算模組夾在放大器之間，即可於單側的放大器上顯示出
2台感測器的運算結果。設定時只要在單側的放大器輸入所需參數即可。

1503_fe_4

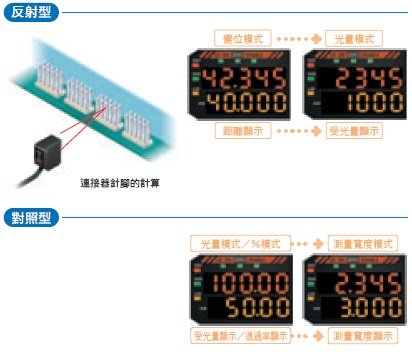

透過光量模式變身高性能雷射光電

利用雷射光束的微小光點，可檢測光量。
此時不再是變位計，將化身為高精度的雷射光電感測器，可用於檢測有無具背景物體的微小物體、色差檢測等。
另外，配合實際的應用領域，善用變位模式以及光量模式等2種模式，即能達成最佳的功能設定。

1503_fe_5

配備雷射壽命監控器

自行檢測並告知雷射二極體(LD) 的使用壽命

檢測LD劣化(使用壽命)後，會透過數位主顯示告知。
可預留緩衝並暸解使用壽命，因此能預先對應以防萬一。

1503_fe_6

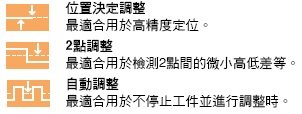

充實的調整功能

位置/2點/自動

和光電感測器一樣備有3種調整功能。

1503_fe_7

安裝方向可隨心所欲

安裝側視附件(另售)後，即可進行各種方式的安裝。

1503_fe_8

1503_fe_9

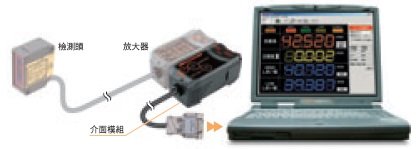

連接電腦徹底活用感測器的功能

利用電腦的顯示器畫面，即可達到更豐富的面板顯示。

1503_fe_10

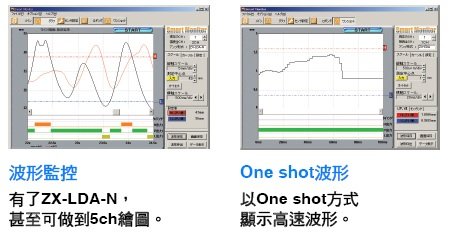

波形監控功能

ZX-L-N 特長 10

品質管理也變得輕而易舉

資料記錄

可記錄檢測資料，並管理狀態的履歷記錄。

支援以一覽表顯示的方式進行設定

設定內容可以文字資料的方式輕鬆匯入/匯出。

電腦軟體概略規格

數位數值監控

公差直接門檻值設置/各種調整設定等

波形監控

波形取得/波形觀查/波形儲存/讀取

資料記錄

各種收集條件的設定/支援Microsoft Excel ＊2

配置軟體功能

放大器本體功能的設定(實測scaling/輸入scaling等)／放大器設定條件之儲存與讀取

＊1.「Smart Monitor V3」可支援「ZX-L-N型」、「ZX-L型」、「ZX-E型」、「ZXT 型」。
動作環境
OS：Windows7/8.1/10 （32位元/64位元）
連接電腦時，請使用市售的RS-232C交叉電纜(Cross Cable)。
無RS-232C 埠的電腦，可使用USB-序列轉換纜線(OMRON製CS1W-CIF31型）替代。
＊2.「Microsoft Excel」為美國Microsoft公司的註冊商標。

1503_fe_12

更體貼使用者

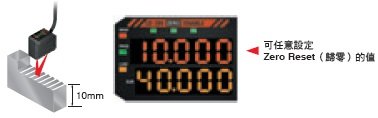

歸零指示器

可將歸零時的基準值設定為「0」以外的數值。

1503_fe_13


顯示現在值

可將啟動保持功能時的現在值，顯示在數位副顯示上。
判讀數位副顯示，即可確認數值是否落在測量範圍內。

1503_fe_14

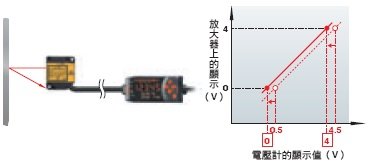

修正線性輸出值

放大器所顯示的輸出值和實際輸出值（利用電壓計等進行測量）， 會因為連接裝置的轉換誤差等而產生偏差。
可利用電壓計等判讀偏差和實際的輸出值，同時變更放大器的顯示。

1503_fe_15


自動調整

執行自動調整時，可將測量值的最大值與最小值設定為門檻值。
實際生產工件時，便於以實測值為基礎設定門檻值。

1503_fe_16

1503_fe_17

強化保持功能

在保持功能中追加“測量值平均”、“延遲保持”功能。可確實捕捉欲測量的位置與變化。

1503_fe_18


延遲保持/測量值平均

可延遲觸發後的任意時間（延遲時間），僅測量欲檢測的時間（取樣時間）訊號。
另外還追加了測量值平均功能。
建議用來檢測表面狀態差異較大的工件。

1503_fe_19


前值比較功能

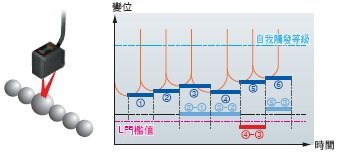

欲檢測軸承滾珠有無混入異物時，時間造成的溫度變化會使訊號逐漸發生變化，導致無法檢測出微小的差異。
使用前值比較功能，可有效檢測出前次和本次的差異。

1503_fe_20

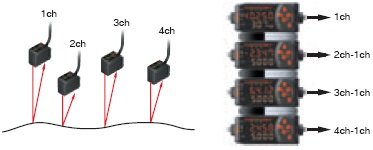

以1點為基準，進行多點運算測量

利用1點為基準來輸出各點的運算結果。便於多點測量。

1503_fe_21

本體

感測頭（反射型）

檢測方法 光束形狀 檢測距離 解析度＊ 型號

擴散反射型

點光束

 40±10mm 2μm ZX-LD40
100±40mm 16μm ZX-LD100
300±200mm 300μm ZX-LD300

線光束

 40±10mm 2μm ZX-LD40L
100±40mm 16μm ZX-LD100L
300±200mm 300μm ZX-LD300L
正反射型 點光束 30±2mm 0.25μm ZX-LD30V
線光束 ZX-LD30VL
＊平均次數為4,096次時

感測頭（對照型）

檢測方法 測量寬度 檢測距離 解析度＊ 型號
對照型 φ1mm 0～500mm 4μm ZX-LT001
φ1～2.5mm 500～2,000mm ―
5mm 0～500mm 4μm ZX-LT005
10mm ZX-LT010
30mm 12μm ZX-LT030 0.5M
＊1. 平均次數為64次時 ＊2. 所有的纜線長度皆為0.5m。

放大器模組

形狀 電源 輸出狀態 型號
1503_lu_1

DC

 NPN輸出 ZX-LDA11-N 2M
PNP輸出 ZX-LDA41-N 2M
註. 和感測頭遇有連接相容性。

選購品（另售）

並非感測器、放大器模組之附件，請依需求另行選購。

側視附件

形狀 適用感測頭 型號 數量
1503_lu_2

Z X-LT001

Z X-LT005

 ZX-XF12

1個
Z X-LT010 ZX-XF22

兩側接頭纜線（延長用）＊1

纜線長度 型號 數量
1m ZX-XC1A 1M

1條
4m ZX-XC4A 4M
8m ZX-XC8A 8M
9m ＊2 ZX-XC9A 9M
＊1. 亦備有耐繞曲電纜型。ZX-XC[]R型
＊2. ZX-LD[][]專用。

運算模組

形狀 型號
1503_lu_3

ZX-CAL2

資料庫模組

形狀 型號
1503_lu_4
 ZX-SB11

電腦用記錄工具

形狀 名稱 型號
1503_lu_5
 通訊介面模組(RS-232C型) ZX-SF11
1503_lu_6
 智慧監控＊3（記錄+功能設定軟體） ZX-SW11V3 ＊1

電腦用設定工具

形狀 名稱 型號
1503_lu_7
 通訊介面模組 (RS-232C型)
+
智慧監控Basic＊2＊3（功能設定軟體）

ZXSFW11V3＊1
＊1. ZX-LDA11-N/LDA41-N型和智慧監控搭配使用時，必須有ZX-SW11V3型或ZX-SFW11V3型。V3以前的版本無法使用。
＊2. 智慧監控Basic無記錄功能。除記錄功能之外，其餘功能皆與智慧監控相同。
＊3.OMRON對於單一授權版，授權使用者限定且非獨占之權利，於擁有之一台電腦上使用軟體。

感測頭（反射型）

型號 ZX-LD40 ZX-LD100 ZX-LD300 ZX-LD30V
檢測方法 擴散反射 正反射
光源(波長) 可見光半導體雷射(波長650nm，1mW以下，等級2)
測量中心距離 40mm 100mm 300mm 30mm
測量範圍 ±10mm ±40mm ±200mm ±2mm
光束形狀 點
光束直徑 ＊1 φ50μm φ100μm φ300μm φ75μm
解析度 ＊2 2μm 16μm 300μm 0.25μm
線性 ＊3 ±0.2%F.S.
(全範圍)		 ±0.2%F.S.
(80～120mm)		 ±2%F.S.
200～400mm)		 ±0.2%F.S.
(全範圍)
溫度特性 ＊4 0.03%F.S./℃ (但ZX-LD300型/ZX-LD300L型為0.1%F.S./℃)
使用環境照度 受光面照度 白熾燈：3,000lx以下
環境溫度範圍 動作時：0～+50℃，保存時：-15～+60℃ (不可結冰結露)
環境濕度範圍 動作時及保存時：35～85%RH (不可結露)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC1,000V 50/60Hz 1min
振動(耐久性) 10～150Hz 重複振幅0.7mm X、Y、Z各方向 80min
衝擊(耐久性) 300m/s2 6方向各3次（上下、左右、前後）
保護構造 IEC規格 IP50 IEC規格 IP40
連接方式 預接線連接器型(標準纜線長度500mm)
重量(包裝狀態) 約150g 約250g
材質 外殼：PBT、
外蓋：鋁、鏡頭部份：玻璃		 外殼、外蓋：鋁
鏡頭部份：玻璃
附屬品 使用說明書、雷射警告標籤(英文)

型號 ZX-LD40L ZX-LD100L ZX-LD300L ZX-LD30VL
檢測方法 擴散反射 正反射
光源(波長) 可見光半導體雷射(波長650nm，1mW以下，等級2)
測量中心距離 40mm 100mm 300mm 30mm
測量範圍 ±10mm ±40mm ±200mm ±2mm
光束形狀 線
光束直徑 ＊1 75μm×2mm 150μm×2mm 450μm×2mm 100μm×1.8mm
解析度 ＊2 2μm 16μm 300μm 0.25μm
線性 ＊3 ±0.2%F.S.
(32～48mm)		 ±0.2%F.S.
(80～120mm)		 ±2%F.S.
(200～400mm)		 ±0.2%F.S.
(全範圍)
溫度特性 ＊4 0.03%F.S./℃ (但ZX-LD300型/ZX-LD300L型為0.1%F.S./℃)
使用環境照度 受光面照度 白熾燈：3,000lx以下
環境溫度範圍 動作時：0～+50℃，保存時：-15～+60℃ (不可結冰結露)
環境濕度範圍 動作時及保存時：35～85%RH (不可結露)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC1,000V 50/60Hz 1min
振動(耐久性) 10～150Hz 重複振幅0.7mm X、Y、Z各方向 80min
衝擊(耐久性) 300m/s2 6方向各3次（上下、左右、前後）
保護構造 IEC規格 IP50 IEC規格 IP40
連接方式 預接線連接器型(標準纜線長度500mm)
重量(包裝狀態) 約150g 約250g
材質 外殼：PBT、外蓋：鋁、鏡頭部份：玻璃 外殼、外蓋：鋁
鏡頭部份：玻璃
附屬品 使用說明書、雷射警告標籤(英文)

註. 檢測反射率高的物體時，可能會誤測至測量範圍外。

＊1. 光束直徑：定義為測量中心距離的值（實效值）中，中心光強度之1/e2 （13.5%）。
若因於定義區域外出現漏光，導致檢測對象周圍比檢測對象本身反射率還高時，即有可能出現誤測。
＊2. 解析度：係指連接ZX-LDA型時，線性輸出的震動寬度（±3σ）。
（表示將ZX-LDA型的平均次數設定為4,096次，並且以本公司標準對象物
（白色陶瓷）為中心距離時的測量值。）動作環境係指靜止狀態的重復精度，而非指測距精度。
若於強大電磁場內，解析度的性能即可能無法發揮至最大。
＊3. 線性：係指測量本公司標準檢測對象時，相對於變位輸出理想直線之誤差。
依檢測對象不同，直線性或測量值亦可能改變。
＊4. 溫度特性：係指感測頭與對象物（本公司標準對象物）之間
以鋁製治具固定時的數值。（以測量中心距離測量）

感測頭（對照型）

型號 ZX-LT001 ZX-LT005 ZX-LT010 ZX-LT030
檢測方法 對照型
光源(波長) 可見光半導體雷射(波長650nm，JIS等級1)
最大輸出 0.2ｍW以下 0.35mW以下 0.2ｍW以下
測量寬度 φ1mm φ1～2.5mm 5mm 10mm 30mm
測量距離 0～
500mm		 500～
2,000mm		 0～500mm
最小檢測物體 φ8μm
不透明物體		 φ8～50μm
不透明物體		 φ0.05mm
不透明物體		 φ0.1mm
不透明物體		 φ0.3mm不透明物體
解析度 ＊1 4μm ＊2 ―― 4μm ＊3 12μm ＊4
温度特性 0.2%F.S./℃ 0.3%F.S./℃
使用環境照度 受光面照度白熾燈：10,000lx以下
環境溫度範圍 動作時：0～+50℃，保存時：-25～+70℃ (不可結冰結露)
保護構造 IEC規格 IP40
連接方式 預接線連接器型(標準纜線長度500mm)
延長線 用專用延長線可延長至10m
重量(包裝狀態) 約220g 約450g
材質 外殼：聚醚醯亞胺(PEI)、外殼蓋：聚碳酸酯、前蓋：玻璃 外殼、外殼蓋：鋅鑄合金、前蓋：玻璃
鎖緊扭力 0.3N･m以下 ――
附屬品 光軸調整貼條、感測頭和放大器模組的連接纜線(1.5m)、
使用說明書		 安裝金具、感測頭和放大器模組的連接纜線、
使用說明書
＊1. 將連接放大器模組時的線性輸出變動寬度（±3σ），換算為檢測寬度的數值。
＊2. 平均次數為64次時。32次時為5μm。於檢測寬度φ1mm中心附近，最小檢測物體的遮光值。
＊3. 平均次數為64次時。32次時為5μm。
＊4. 平均次數為64次時。32次時為15μm。

放大器模組

型號 ZX-LDA11-N ZX-LDA41-N
測量週期 ＊1 150μs
可能的平均次數設置 1/2/4/8/16/32/64/128/256/512/1,024/2,048/4,096次
温度特性 連接反射型感測頭時：0.01% F.S./℃、連接對照型感測頭時：0.1% F.S./℃
線性輸出 ＊2 電流輸出時：4～20mA/F.S. 最大負載電阻300Ω
電力輸出時：±4V (±5V、1～5V ＊3)輸出阻抗100Ω

判定輸出
(HIGH/PASS/LOW：

3輸出)

 NPN集電極開路輸出 DC30V 50mA以下
殘留電壓1.2V以下		 PNP集電極開路輸出 DC30V 50mA以下
殘留電壓2V以下

雷射OFF輸入/
歸零輸入/時間輸入/

復歸

 ON時：0V短路或1.5V以下、
OFF時：開路(漏電流0.1mA以下)		 ON時：電源電壓 短路或電源電壓-1.5V以內
OFF時：開路(漏電流0.1mA以下)
功能

測量值顯示/現在值•設定值•光量值•解析度顯示/scaling/顯示反轉

/顯示燈滅模式/ECO模式/變更顯示位數/取樣保持/峰值保持/谷值保持

/峰值到峰值保持/自我峰值保持/自我谷值保持/平均值保持/延遲保持

/強度模式/歸零/初始復歸/ON延時定時器/OFF延時定時器

/One Shot定時器/微分/前值比較/感度選擇/Keep.Clump切換

/門檻值直接設定/位置決定調整/2點調整/自動調整/變更寬度

/時間輸入/復歸輸入/監測焦點/線性輸出修正/ (A-B)演算＊4 (A+B)演算＊4

/相互干擾＊4/雷射老化檢知/歸零記憶區/歸零顯示/功能鎖定
指示燈 動作指示燈：high (橘色)、pass (綠色)、low (黃色)、7段數位主顯示(紅色)、
7段數位副顯示(黃色)、雷射 ON (綠色)、歸零(綠色)、智能顯示(綠色)
電源電壓 DC12～24V±10% 漣波(p-p) 10%以下
電流消耗 電源電壓DC24V時、140mA以下(連接感測器時)
環境溫度範圍 動作時及保存時：各0～+50℃ (不可結冰結露)
環境濕度範圍 動作時及保存時：35～85%RH (不可結露)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC1,000V 50/60Hz 1min
振動(耐久性) 10～150Hz 重複振幅0.7mm X、Y、Z各方向 80min
衝擊(耐久性) 300m/s2 6方向各3次(上下、左右、前後)
連接方式 出線型(標準纜線長度2m)
重量(包裝狀態) 約350g
材質 外殼 PBT
外蓋 聚碳酸酯
附屬品 使用說明書
＊1. 線性輸出、判定輸出的第1次應答時間，為（測量週期）×
（取樣平均次數＋1次）（感度固定的情況下）第2次以後會輸出記載的測量週期。
＊2. 電流與電壓則是透過放大器模組底部的開關進行切換。
＊3. 可在監測焦點功能中設定。
＊4. 需要運算模組（ZX-CAL2型）。可防止相互干擾（最多2台）。

運算模組

型號 ZX-CAL2
適用智慧型感測器
放大器模組		 ZX-LDA11-N/41-N型/
ZX-EDA11/41型/ZX-TDA11/41型
電流消耗 12mA以下(由放大器模組供給)
環境溫度範圍 動作時：0～+50℃，存放時：-15～+60℃(不可結冰結露)
環境濕度範圍 動作時及保存時：各35～85%RH (不可結露)
連接方式 連接器型
耐電壓 AC1,000V 50/60Hz 1min
絕緣阻抗 100MΩ min. (at 500 VDC)
振動(耐久性) 10～150Hz 重複振幅0.7mm
X、Y、Z各方向 80min
衝擊(耐久性) 300m/s2 6方向各3次(上下、左右、前後)
材質 顯示部 壓克力
外殼 ABS樹脂
重量(包裝狀態) 約50g
附屬品 使用說明書

ZX用通訊介面模組

型號 ZX-SF11
電流消耗 電流消耗60mA以下(由放大器模組供給)
連接放大器模組型號 ZX系列
連接放大器模組版本 ZX-LDA[]1-N型 Ver. 1.000以上
ZX-EDA[]1型 Ver. 1.100以上
ZX-TDA[]1型 Ver. 1.000以上
放大器模組可連接台數 最多五台（但演算為兩台）
通
訊
功
能		 通訊復埠 RS-232C埠(D-SUB 9針連接器)
通訊協定 CompoWay/F＊
鮑率 38,400bps
資料格式 資料位元長度：8位元、同位：無、
起始位元：1
結束位元：1 流量控制：無
指示燈 電源：綠，感測器通訊中：綠，
感測器通訊異常：紅
外部終端通訊：綠，外部終端通訊異常：紅
保護迴路 電源逆接保護
環境溫度範圍 動作時：0～+50℃，保存時：-15～+60℃(不可結冰結露)
環境濕度範圍 動作時及保存時：35～85%RH(不可結露)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC1,000V 50/60 Hz 一分鐘漏電流10mA以下
材質 外箱：PBT
外蓋：聚碳酸酯
附屬品 使用說明書，夾鉗：2個
＊關於CompoWay/F的通訊規格，敬請洽詢本公司的業務承辦人員。

（單位：mm）

本體

感測頭（擴散反射型）

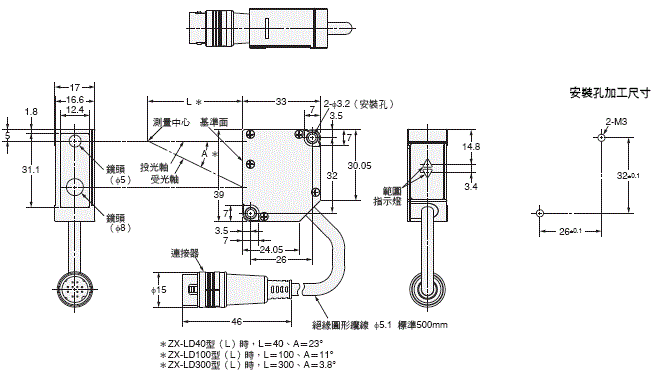

ZX-LD40型
ZX-LD100型
ZX-LD300型
ZX-LD40L型
ZX-LD100L型
ZX-LD300L型

1503_dm_1

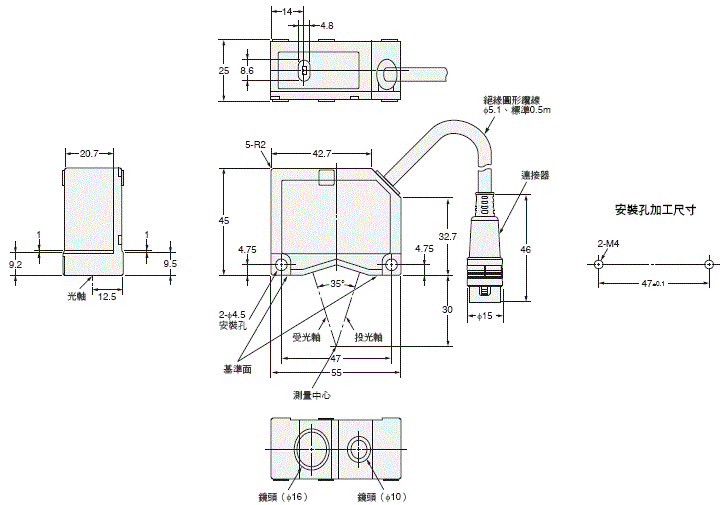

感測頭（正反射型）
ZX-LD30V型
ZX-LD30VL型

1503_dm_2

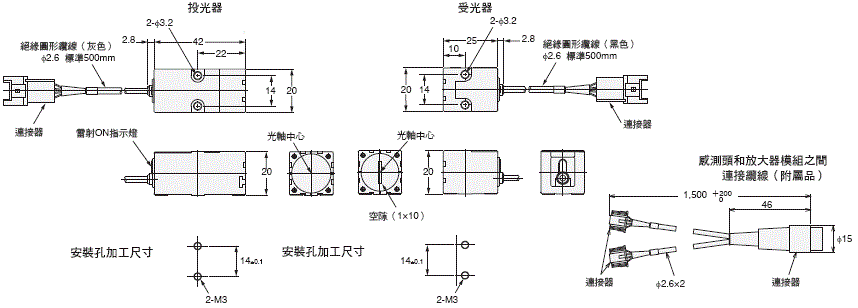

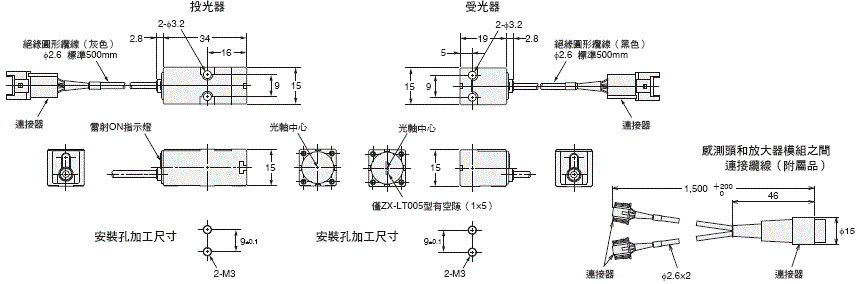

感測頭（對照型）
ZX-LT001型
ZX-LT005型

1503_dm_3

感測頭（對照型）
ZX-LT010型

1503_dm_4

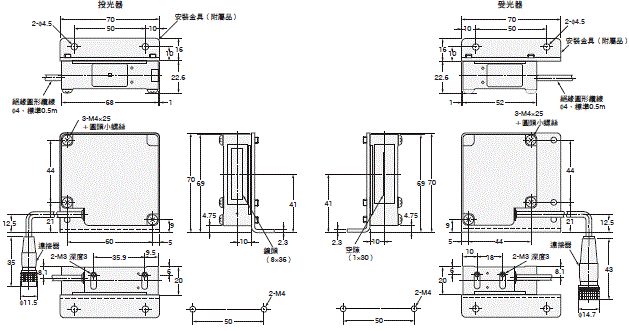

感測頭（對照型）
ZX-LT030型

感測頭

1503_dm_5

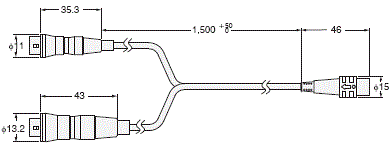

感測頭和放大器模組的連接纜線

1503_dm_6

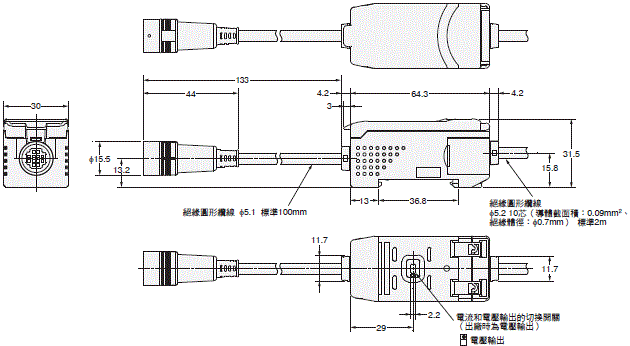

放大器模組
ZX-LDA11-N型
ZX-LDA41-N型

1503_dm_7

選購品（另售）

運算模組
ZX-CAL2型

1503_dm_8


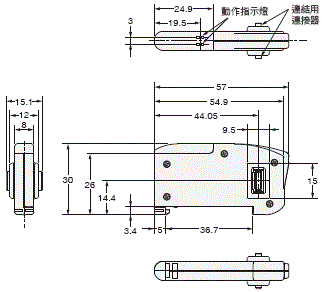

側視附件
ZX-XF12型

1503_dm_9


側視附件
ZX-XF22型

1503_dm_10

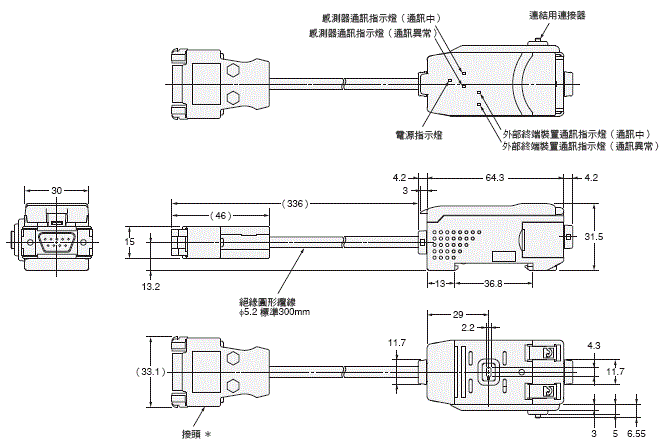

ZX用通訊介面模組
ZX-SF11型

1503_dm_11

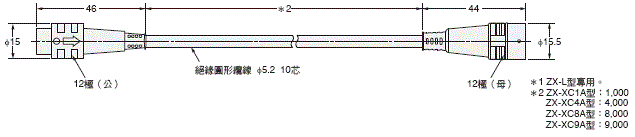

兩側接頭連接線（延長用）
ZX-XC1A型（1m）
ZX-XC4A型（4m）
ZX-XC8A型（8m）
ZX-XC9A型（9m）＊1

1503_dm_12
