解析度0.002mm，適合簡易測量
任何工件皆可穩定測量
多種型號，具有共四種不同距離規格
長距離型號最遠可達1,000mm
本體
| 外觀 |
連接方式 |
纜線長度 |
檢測距離 |
型號 |
| NPN輸出 |
PNP輸出 |
|
|
出線型 |
2m |
|
ZX1-LD50A61 2M ＊ |
ZX1-LD50A81 2M ＊ |
| 5m |
ZX1-LD50A61 5M |
ZX1-LD50A81 5M |
| 中繼接頭型 |
0.5m |
ZX1-LD50A66 0.5M |
ZX1-LD50A86 0.5M |
| 出線型 |
2m |
|
ZX1-LD100A61 2M ＊ |
ZX1-LD100A81 2M ＊ |
| 5m |
ZX1-LD100A61 5M |
ZX1-LD100A81 5M |
| 中繼接頭型 |
0.5m |
ZX1-LD100A66 0.5M |
ZX1-LD100A86 0.5M |
|
|
出線型 |
2m |
|
ZX1-LD300A61 2M ＊ |
ZX1-LD300A81 2M ＊ |
| 5m |
ZX1-LD300A61 5M |
ZX1-LD300A81 5M |
| 中繼接頭型 |
0.5m |
ZX1-LD300A66 0.5M |
ZX1-LD300A86 0.5M |
| 出線型 |
2m |
|
ZX1-LD600A61 2M ＊ |
ZX1-LD600A81 2M ＊ |
| 5m |
ZX1-LD600A61 5M |
ZX1-LD600A81 5M |
| 中繼接頭型 |
0.5m |
ZX1-LD600A66 0.5M |
ZX1-LD600A86 0.5M |
＊備有雷射規格等級1的機型。
型號的末尾會加上「L」。（例：ZX1-LD50A61L 2M型）
有關交期，請向經銷商洽詢。
選購品（另售）
纜線長度（中繼接頭型用）
未附隨於產品，請另行訂購。
| 纜線長度 |
型號 |
| 10m |
ZX0-XC10R |
| 20m |
ZX0-XC20R |
安裝金具
未附隨於產品，請依據需求另行訂購。
| 適用感測器 |
外觀 |
型號 |
内容 |
ZX1-LD50[]
ZX1-LD100[] |
|
E39-L180 |
安裝金具：1個
螺帽板： 1個
+螺絲(M3×30)：2個 |
ZX1-LD300[]
ZX1-LD600[] |
|
E39-L181 |
安裝金具：1個
螺帽板： 1個
+螺絲(M4×35)：2個 |
| 型號 |
NPN輸出 |
ZX1-LD50A61
ZX1-LD50A66 |
ZX1-LD100A61
ZX1-LD100A66 |
ZX1-LD300A61
ZX1-LD300A66 |
ZX1-LD600A61
ZX1-LD600A66 |
| PNP輸出 |
ZX1-LD50A81
ZX1-LD50A86 |
ZX1-LD100A81
ZX1-LD100A86 |
ZX1-LD300A81
ZX1-LD300A86 |
ZX1-LD600A81
ZX1-LD600A86 |
| 檢測距離(檢測距離中心±檢測距離範圍) |
50±10mm |
100±35mm |
300±150mm |
600±400mm |
| 光源(波長) |
可見光半導體雷射
(波長660nm，1mW以下，JIS等級2，IEC/EN Class2，FDA Class2 ＊1) |
光束大小(參考值)
(於檢測距離中心規定) ＊2 |
φ0.17mm |
φ0.33mm |
φ0.52mm |
φ0.56mm |
| 電源電壓 |
DC10～30V (亦包含漣波(p-p) 10%) |
| 消耗電力 |
2,500mW以下(24V時105mA以下 12V時210mA以下) |
| 電流消耗 |
250mA以下(電源電壓DC10V時) |
| 控制輸出 |
負載電源電壓：DC30V以下、負載電流：100mA以下
(殘留電壓 負載電流10mA以下：1V以下、負載電流10～100mA：2V以下) |
| 類比輸出 |
電流輸出：4～20mA 最大負載電阻300Ω
(在感測器測量範圍的最近點輸出20mA、最遠點輸出4mA) |
| 功能 |
智慧微調／保持功能／scaling設定／去背功能／OFF延時定時器／ON延時定時器／One
shot定時器／ON／OFF延時定時器／歸零／範圍輸出／ECO功能／變更寬度／設定初始化
|
| 指示燈 |
數位顯示(紅)、輸出指示燈(OUT1、OUT2)(橘)、歸零指示燈(橘)、選單指示燈(橘)、雷射ON指示燈(綠)、智慧微調指示燈(藍) |
| 應答時間 |
判定輸出 |
最快速(SHS)模式：1ms
高速(HS)模式：10ms、標準(Stnd)模式：100ms |
| 雷射OFF輸入 |
200ms以下 |
| 歸零輸入 |
200ms以下 |
| 溫度特性 ＊3 |
0.03%F.S./℃ |
0.04%F.S./℃ |
| 線性 ＊4 |
±0.15%F.S. |
±0.25%F.S. |
±0.25%F.S.
(200～600mm)、
±0.5%F.S.
(全範圍) |
| 解析度 ＊5 |
2μm |
7μm |
30μm |
80μm |
| 使用環境照度 |
受光面照度白熾燈：7,500lx以下 |
受光面照度白熾燈：5,000lx以下 |
| 環境溫度範圍 |
動作時：-10～+55°C，保存時：-15～+70°C (不結冰、結露) |
| 環境濕度範圍 |
動作時及保存時：35～85%RH (不結露) |
| 耐電壓 |
AC1,000V 50/60Hz 1min |
| 振動(耐久性) |
10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h |
| 衝擊(耐久性) |
500m/s2 X、Y、Z各方向 3次 |
| 保護構造 ＊6 |
IEC規格 IP67 |
| 連接方式 ＊7 |
出線型(標準纜線長度2m/5m)、中繼接頭型(標準纜線長0.5m) |
重量
(包裝狀態/僅本體) |
出線型(2m) |
約240g/約180g |
約270g/約210g |
| 出線型(5m) |
約450g/約330g |
約480g/約360g |
| 中繼接頭型(0.5m) |
約170g/約110g |
約200g/約140g |
| 材質 |
外箱和外蓋：PBT，光學窗：玻璃，纜線：PVC，
安裝孔：SUS303 |
| 附屬品 |
使用說明書、雷射警告標籤(英文) |
註1. 檢測反射率高的物體時，可能會誤測至測量範圍外。
2. 關於雷射規格 等級1的額定／性能 →請參閱規格說明書第3頁
＊1. 符合FDA規格的Laser Notice No. 50規定，依IEC60825-1標準分類為Class 2， 已交付CDRH。（Accession Number：1210041）
＊2. 光束大小：於檢測距離中心將中心光強度定義為1/e2（13.5 %）。若因於定義區域外出現漏光，導致工件周遭的
光線反射率比工件本身要來得高時，則可能會造成影響。此外，檢測比光束大小還小的工件時，有可能無法獲得正確的測量值。
＊3. 溫度特性：係指於感測器與本公司標準檢測對象間以鋁製治具固定時的數值。（於檢測距離中心測量）
＊4. 線性：係指測量本公司標準檢測對象（白色陶瓷）在25°C下，相對於變位輸出理想直線之誤差。依檢測對象不同，
直線性或測量值亦可能改變。
＊5. 解析度：在執行智慧微調後，以本公司標準檢測對象（白色陶瓷），在標準（Stnd）模式下所定義的測量值 。動作環境係指靜止狀態的重復精度，而非指測距精度。若於強大電磁場內，解析度的性能即可能無法發揮至最大。
＊6. 若將中繼接頭型的連接器和延長纜線連接，便可成為IP67。
＊7. 中繼接頭型請使用10M或20M的延長纜線。
等級1（ZX1-LD□L型）額定／性能
和等級2的差異如下。
| 型號 |
ZX1-LD50A61L/ZX1-LD50A81L
ZX1-LD100A61L/ZX1-LD100A81L |
ZX1-LD300A61L/ZX1-LD300A81L
ZX1-LD600A61L/ZX1-LD600A81L |
| FDA Class |
Class1 0.24mW以下 |
| JIS規格 等級 |
等級1 0.24mW以下 |
| IEC/EN Class |
Class1 0.24mW以下 |
| 功能 |
無scaling設定、無滯後長度設定 |
| 使用環境照度 |
受光面照度 白熾燈：5,000lx以下 |
受光面照度 白熾燈：2,500lx以下 |
| 連接方式 |
出線型(2m) |
| 附屬品 |
使用說明書、說明標籤(英文)、FDA證明標籤 |
本體

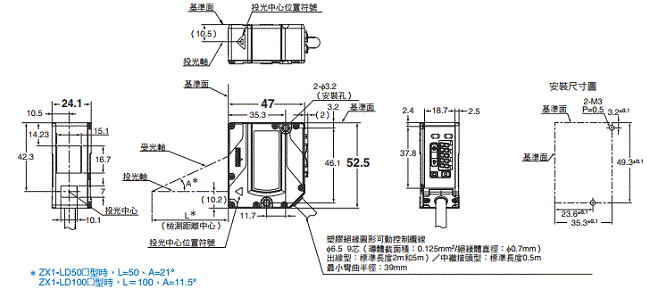

出線型
ZX1-LD50A61（L）型
ZX1-LD50A81（L）型
ZX1-LD100A61（L）型
ZX1-LD100A81（L）型
中繼接頭型
ZX1-LD50A66型
ZX1-LD50A86型
ZX1-LD100A66型
ZX1-LD100A86型

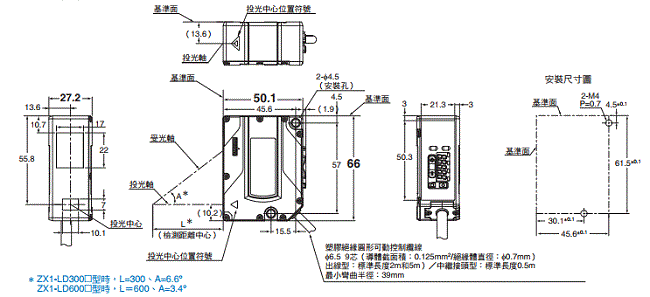

出線型
ZX1-LD300A61（L）型
ZX1-LD300A81（L）型
ZX1-LD600A61（L）型
ZX1-LD600A81（L）型
中繼接頭型
ZX1-LD300A66型
ZX1-LD300A86型
ZX1-LD600A66型
ZX1-LD600A86型

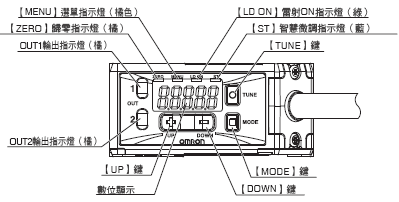

顯示和操作
中繼接頭型的連接器
選購品（另售）

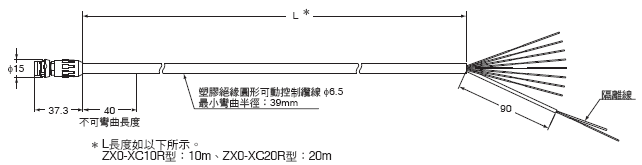

延長纜線（中繼接頭用）
ZX0-XC10R（10m）型
ZX0-XC20R （20m）型

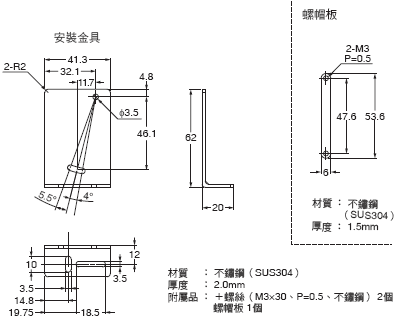

安裝金具（ZX1-LD50[]型/ZX1-LD100[]型用）
E39-L180型
安裝金具（ZX1-LD300[]型/ZX1-LD600[]型用）
E39-L181型

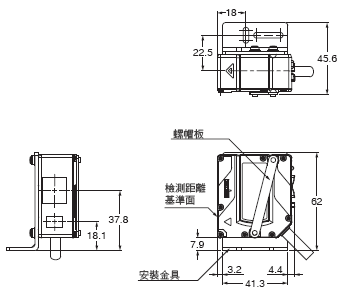

設置方式（ZX1-LD50[]型/ZX1-LD100[]型）
使用安裝金具（E39-L180型）時

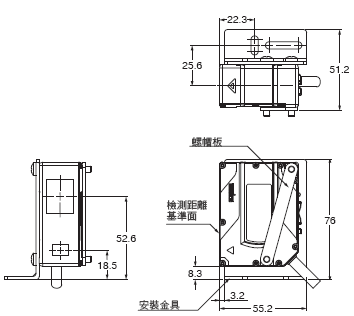

設置方式（ZX1-LD300[]型/ZX1-LD600[]型）
使用安裝金具（E39-L181型）時
