＊依動作模式而異
E3X-CRT
產品特色
讓感測器的設定管理更輕鬆的CompoNet
無需程式即可將ON/OFF訊號傳送至PLC (CompoNet通訊子機功能)
可讀取、寫入檢測量、門檻值與各功能的設定內容，或是執行調校等操作
通訊模組連接方式，達到省配線
最多可連接16台感測器放大器(＊)
CompoNet對應感測器通訊模組
| I/O區分 ＊1 | 佔用點數 | 電源 | 額定電壓 | 型號 |
|---|---|---|---|---|
| 依動作模式而變化 ＊ | 由通訊接頭供給 | DC24V | E3X-CRT | |
| I/O 區分 | 佔用點數 | 可連接放大器台數 | |
| I/O 模式1 | 輸入模組 | 輸入：32點 | 15台 |
| I/O 模式2 | 輸出輸入模組 | 輸入：64點 輸出：64點 |
16台 |
可連接的光纖放大器與感測器放大器
| 分類 | 特色 | 連接方式 | 電源 | 型號 |
|---|---|---|---|---|
| 光纖放大器通用 |
設定簡單、 操作簡單的通用光纖放大器 |
利用本體的接頭與感測器通訊模組、 及鄰接的放大器模組連接 |
由接頭透過感測器通訊模組供應 | E3X-HD0 |
| 光纖放大器2CH |
光纖連結2組 2CH光纖放大器 |
E3X-MDA0 | ||
| 近接感測放大器 |
可輕鬆進行高精度的感度設定的 近接感測放大器 |
E2C-EDA0 |
一般規格
| 通訊電源電壓 | DC14～26.4V(本體電源亦由通訊電源供應) |
|---|---|
| 通訊電源 消耗電力/電流 |
2.4W以下(不包括對感測器的供電量) 100mA以下DC24V時(不包括對於感測器的供給電流) |
| 通訊方式 | CompoNet通訊 |
| 功能 | I/O通訊功能、訊息通訊功能、感測器異常輸出功能 |
| 指示燈 | MS指示燈(綠/紅)、NS指示燈(綠/紅)、SS(Sensor Status)指示燈(綠/紅) |
| 耐震動 | 10～150Hz 重複振幅0.7mm或50m/s2 3個方向 各80分鐘 |
| 耐衝擊 | 150m/s2 3個方向 各3次 |
| 耐電壓 | AC500V 50/60Hz 1min |
| 絕緣阻抗 | 20MΩ以上 |
| 使用環境溫度 | 0～+55℃ ＊2 受限於放大器的連接台數。 |
| 使用環境濕度 | 25 ~ 85%RH (不可結露) |
| 保存溫度 | -30 ~ +70°C (不可結冰結露) |
| 存放濕度 | 25 ~ 85%RH (不可結露) |
| 安裝方法 | 安裝於DIN35mm軌道 |
| 附屬品 | 接頭保護蓋、鋁軌側面固定器 |
| 重量 (包裝狀態/僅本體) |
約220g/約95g |
＊ 依放大器的連接台數來控制溫度
1～2台：0～55℃、3～10台：0～50℃、10～16台：0～45℃
（單位：mm）
未指定尺寸公差：公差等級 IT16

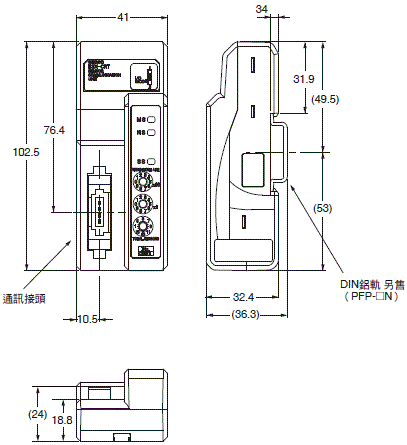

E3X-CRT型

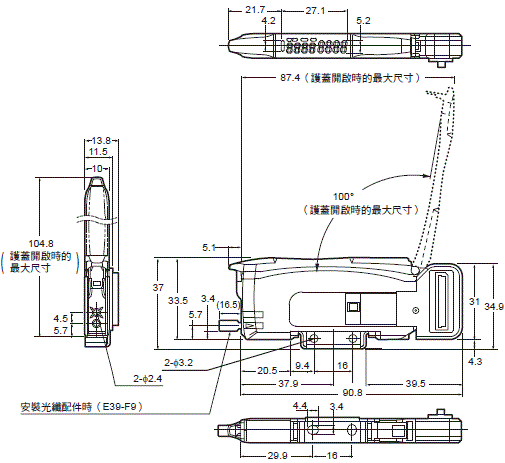

E3X-HD0型

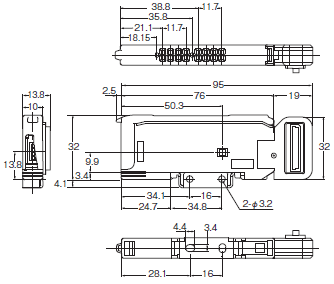

E3C-LDA0型

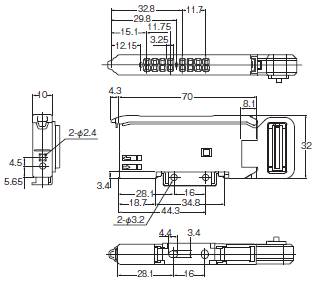

E3X-MDA0型

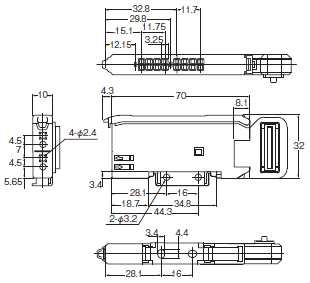

E2C-EDA0型
E3X-DA0-S型＊
＊ E3X-DA0-S型預訂於2017年3月末停產。
