E3X-DRT21-S VER.3
產品特色
讓感測器的設定管理更輕鬆的DeviceNet感測器通訊模組

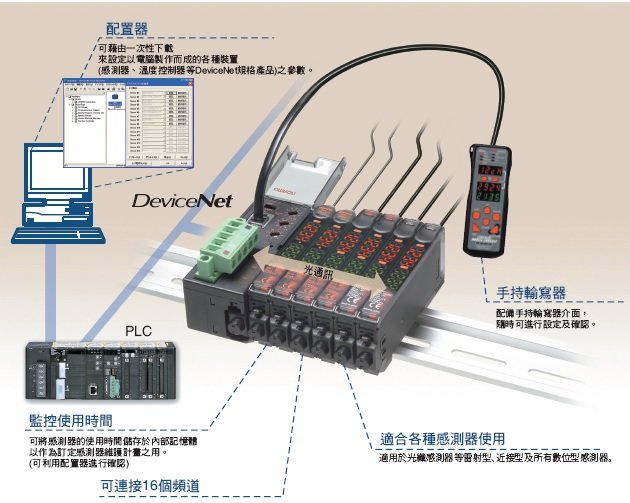

特長
無需進行編程即可將ON/OFF訊號或檢測量傳送至上位PLC (DeviceNet通訊子機功能)
可讀取、寫入門檻值或各功能的設定內容、或是執行指導功能 等操作(訊息通訊功能)
連接通訊導線之後，僅需將放大器從一旁拖曳過來即可達到 省配線的效果
最多可連接16台感測器放大器
感測器通訊模組
| 種類 | 型號 | |
|---|---|---|
| DeviceNet | E3X-DRT21-S VER.3 | |
省配線型接頭(另售)
| 種類 | 型號 | |
|---|---|---|
| 子接頭(無導線) | E3X-CN02 | |
註. 訂購數量為可連接之感測器台數。
| 通訊方式 | DeviceNet通訊 | |
|---|---|---|
| 通訊功能 | 遠端輸入輸出通訊功能 | 監控ON/OFF輸出、狀態、檢測量(數位顯示內容) |
| 訊息通訊功能 | 利用Explicit訊息進行各種參數設定 | |
| 配置器 | 利用配置器進行子局設備的參數編輯/利用設備監控功能 | |
| 可攜式書寫器連接功能 | 可連接E3X-MC11-SV2型 | |
| 電源供給 | 由DeviceNet通訊連接器供應(經由省配線接頭，亦供應電源至所有連接的感測器) | |
| 感測器最大連接數*1 | 遠端輸入輸出通訊1CH模式時*2 :13台 遠端輸入輸出通訊2CH模式時*3、遠端輸入輸出通訊2CH模式+檢測量監控模式時*4 :16台 詳細資訊請參閱本公司網站(www.omron.com.tw) |
|
| 可連接的感測器*5 | 光纖感測器 E3X-DA-S型系列 ＊7/E3X-MDA型系列 ＊8 放大器分離雷射感測器 E3C-LDA型系列 ＊9 放大器分離近接感測器 E2C-EDA型系列 (但請使用接頭型的放大器模組與無電線接頭E3X-CNO2型) |
|
| 電源電壓 | DC11～25V | |
| 消耗電流*6 | 70mA以下 | |
| 使用環境溫度 | -20～+55℃ | |
| 使用環境濕度 | 35～85%(不可結露) | |
| 保存環境溫度 | -30～+70℃ | |
| 尺寸(mm) | 30(W)×34.6(H)×71.3(D) | |
| 重量(包裝狀態) | 約150g | |
＊1. 連接下述的感測器時會佔用2通道，因此計算感測器台數時，請將1台計作2台。
E3X-DA[]-S （[]：7/9）型、E3X-DA[]W-S （[]：6/8）型、E3X-MDA[] （[]：6/8））型、E3C-LDA[] （[]：6/8）型、E2C-EDA[] （[]：6/8）型
E3X-DA[]-S （[]：7/9）型、E3X-DA[]TW-S （[]：6/8）型預訂於2017年3月停產。
E3X-DA[]-S （[]：7/9）型、E3X-DA[]W-S （[]：6/8）型、E3X-MDA[] （[]：6/8））型、E3C-LDA[] （[]：6/8）型、E2C-EDA[] （[]：6/8）型
E3X-DA[]-S （[]：7/9）型、E3X-DA[]TW-S （[]：6/8）型預訂於2017年3月停產。
＊2. 可與13台的ON/OFF輸出資料進行通訊。主機所佔用之IN區域為1CH。
＊3. 可與16台的ON/OFF輸出資料及所連接之感測器進行通訊。主機所佔用之IN區域為2CH。
＊4. 可與16台的ON/OFF輸出資料、所連接之感測器及感測器檢測量進行通訊。
主機所佔用之IN區域為2CH+所連接之感測器頻道。
＊5. 感測器應答速度為最快模式時，無法進行連接。
＊6. 不包含供應至感測器端之電流。
＊7. E3X-DA-S系列於2017年3月底停止接單。
＊8. E3X-MDA系列於2021年8月底停止接單。
＊9. E3C-LDA系列於2022年2月底停止接單。

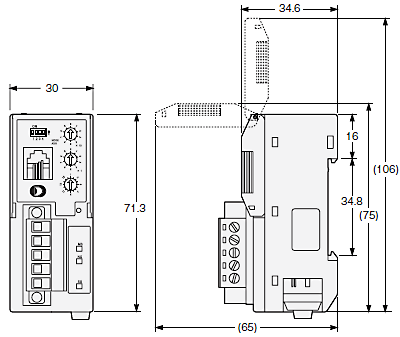

（單位：mm）
未指定尺寸公差：公差等級IT16
感測器通訊模組
E3X-DRT21-S型 VER.3
中文
