E3X-ZV / MZV

產品特色

工件的有／無檢測中超值且具可靠穩定性

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

「超值」 × 「穩定檢測」

檢測“有／無＂工件時的「可靠穩定性」以「物超所值」的方式提供，前所未有的光纖放大器全新誕生。

有助於降低裝置成本

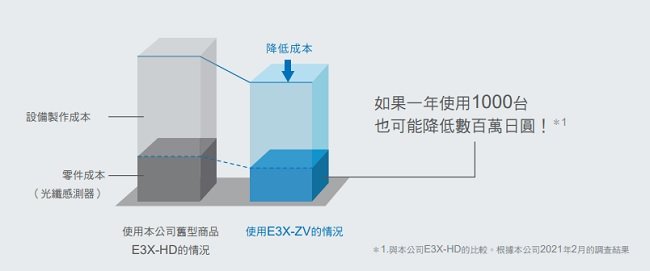

排除多餘的因素並採用新技術，以實現低價格。由於是大量使用的感測器，對降低裝置成本有很大的貢獻。

可安心使用的檢測性能

具有足以檢測有／無的功能與性能，您可以直接使用您目前使用的裝置。

精選出檢測有／無所需的功能與性能而實現的「物超所值」

光纖感測器雖然大量被使用在零件給料機和二次電池片捲收機、數位產品組裝機等設備的有/無檢測上，但有些客戶卻使用了搭載過多功能和性能的光纖放大器，其成本也相對較高。歐姆龍則是篩選出檢測有／無用途中所需的功能和性能，並將零組件和製造工序最佳化。並且運用新技術，實現了驚人的性價比。越大量使用此光纖放大器、越能降低成本達最佳CP值。

實現「高性價比」的3項新技術

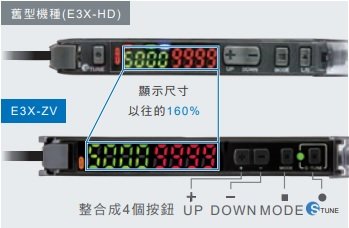

顯示與操作部位一體成形 [申請專利中] *1

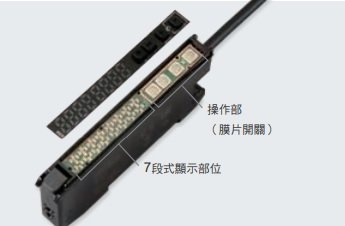

將7段式顯示部位與操作部位安裝在同一個電路板上，以刪減零組件成本。另外，操作按鈕採用「膜片開關」，除了降低成本也提升點擊感。

刷新使用者介面

T採納客戶意見，移除少使用且易誤觸、誤動作的出/入光輸出切換鈕。藉此除了降低零組件成本之外，也確保較大的顯示空間，提升辨識度。

新的防止相互干擾功能

採用透過投光週期變化來防止相互干擾的功能。可省下以往的方式所需的放大器間光纖通信功能，降低零組件成本。此外，採用此方式時不必將放大器緊貼設置，也能有效發揮防止相互干擾功能。

極度降低成本的雙通道型選項

只要使用搭載了2台放大器功能的雙通道光纖放大器，需要的台數就只要以往的一半，可大幅降低購買成本。而且也能大幅減少配線工時、消耗電力，對縮小裝置和控制盤體積有很大的貢獻。

＊1.「申請專利中/已取得專利」的標記，表示在日本申請專利中或已在日本取得專利。（2021年2月當時）

可安心使用的檢測性能

本產品搭載了在各種裝置上都能安心使用的功能和性能。

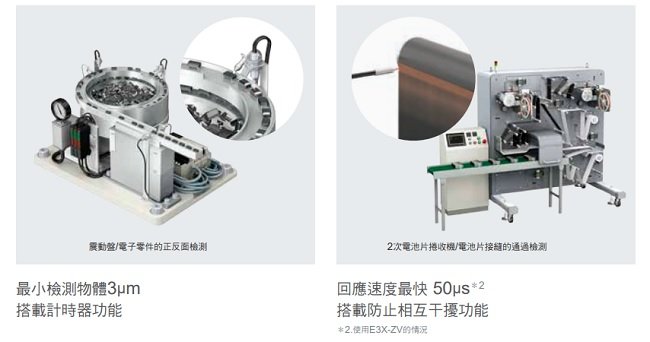

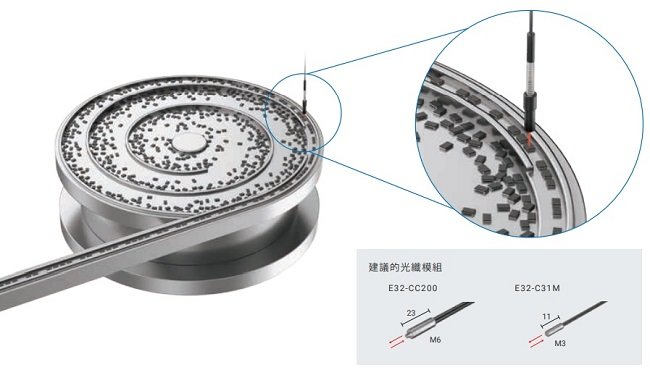

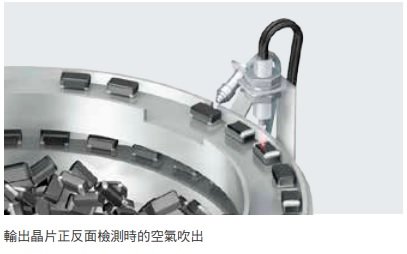

在零件給料機上檢測微小物體正反面

最小檢測物體3μm，微小晶片也能穩定檢測

確保與E3X-HD同等的檢測性能。最小檢測物體為3μm，對於微小零件和做為判斷正反面材料的電子零件金屬部位尺寸而言十分充裕。

擅長檢測顏色和表面狀態的差異

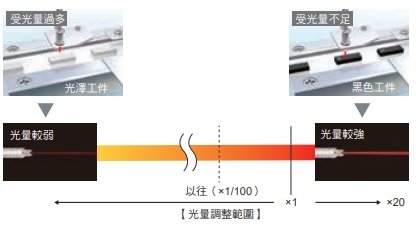

具有高度動態範圍（E3X-HD的7倍），從黑色物體到有光澤的物體都能穩定檢測。藉由充分降低光量，即使背景是光澤面也不會達到光量飽和。

利用計時器功能穩定輸出

搭載ON/OFF延遲、單觸發計時器功能，即使在沒有PLC的環境下也能控制輸出。

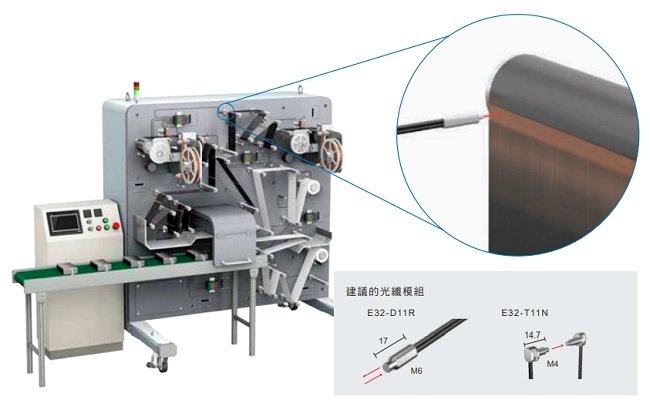

檢測二次電池片捲收機的接縫

回應速度最快50μs＊1，高速工件也能穩定檢測

實現與E3X-HD同等的50μs回應速度。高速移動的電池片接縫也能確實檢測。如果使用寬度10mm的電極，理論上可檢測移動速度200m/s的電池片。

＊1.使用E3X-ZV的情況

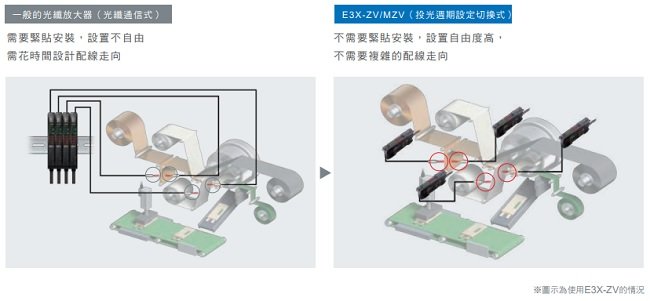

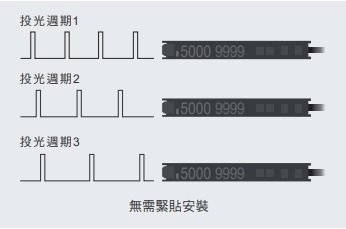

無需緊貼安裝的防止相互干擾功能

利用不同頻率的防止相互干擾功能，最多可防止4個通道相互干擾。放大器之間不需要緊貼安裝，光纖單元和電線的配線也更容易。

適合大量使用的功能

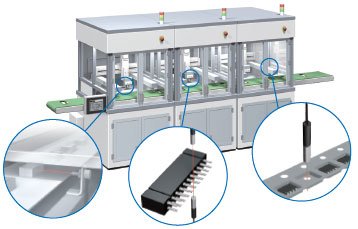

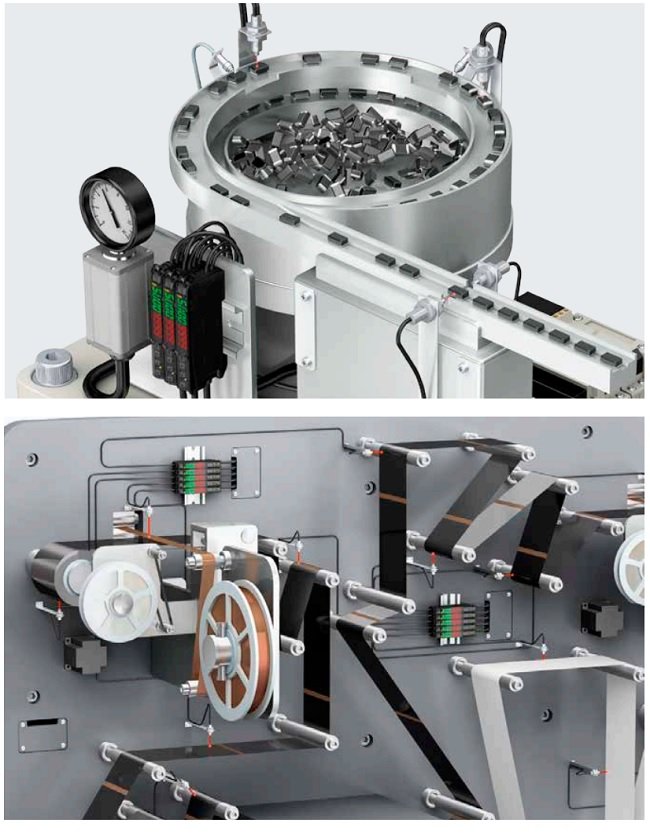

自動組裝機上的有／無檢測

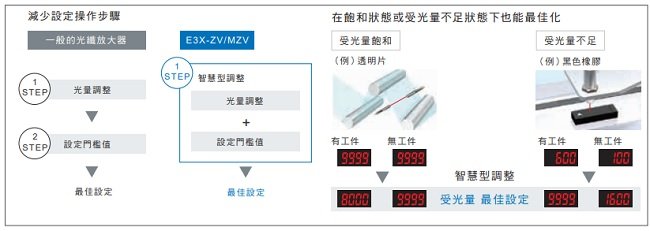

利用簡單調節功能減少調整工時

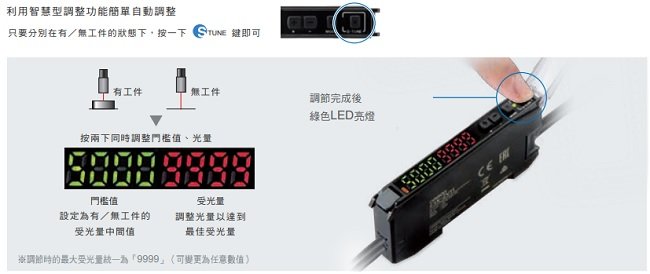

只要按2次按鈕，就能將光量與門檻值調整成最佳條件。無論工件、安裝條件如何，操作都相同，設定方法也能統一，不會因作業員不同而產生差異。

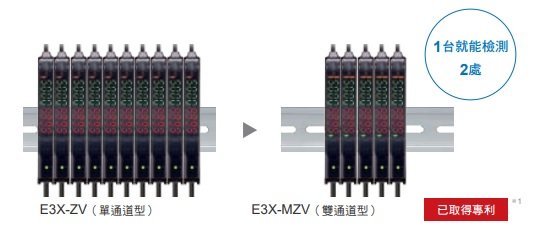

用雙通道 (2ch) 型設置空間為1/2、配線工時為2/3

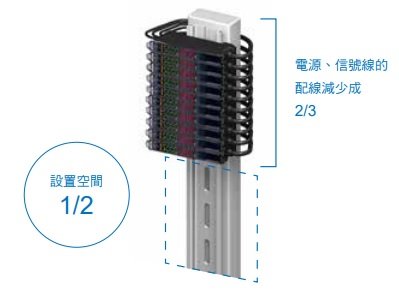

大量設置時，需要較大的設置空間，配線工時也會增加，但只要使用雙通道型，除了節省空間之外，也能大幅減少消耗電力和配線工時。

3項減少現場作業量的功能，助於節省人力

光亮減弱不需再次調節

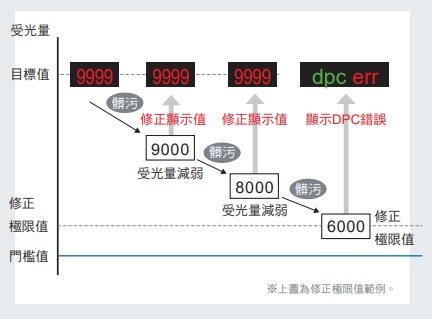

DPC功能（Dynamic Power Control）

偵測LED劣化和光纖單元髒污造成的受光量減弱，並進行修正以達到執行調節時的受光量。透過此功能，可省下再次調節的麻煩。建議使用對照型、回歸反射型進行檢測。

無需為了操作說明而派人到現場

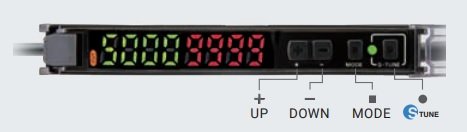

附記號的操作按鈕

按鈕上有＋－□◯的記號標示，即使透過電話也能輕鬆傳達操作方式，無需派人到現場即可支援。

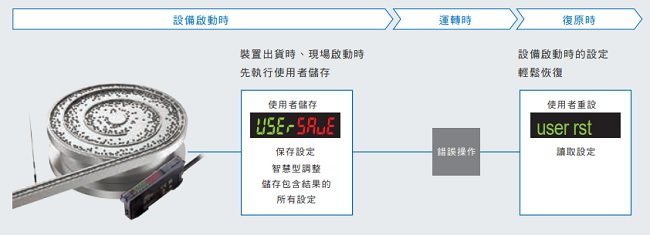

誤操作復原也不費時

使用者儲存功能

只要利用使用者儲存功能保存裝置出貨時和現場啟動時的設定，便可儲存包含調節資訊的所有資訊。運作時即使現場的作業員錯誤操作光纖放大器，只要指示進行使用者重設操作，就能恢復成已保存的設定狀態，可在現場輕鬆復原。利用使用者儲存功能所保存的的内容不會因為設定初始化而被清除。

光纖放大器

分類	連接方式	輸出輸入	型號
分類	連接方式	輸出輸入	NPN輸出	PNP輸出
標準型	出線(2m)	1輸出	E3X-ZV11 2M	E3X-ZV41 2M
雙通道型(2ch)	出線(2m)	雙輸出	E3X-MZV11 2M	E3X-MZV41 2M

選購品(另售)

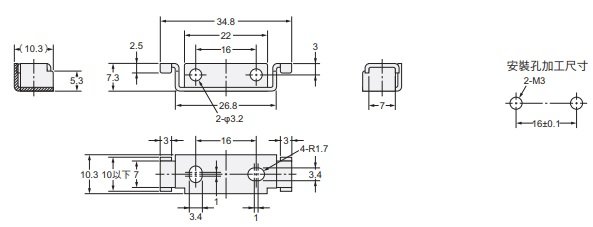

安裝金具

以下附件並未附於光纖放大器中，如有需要請另行訂購。

型號	數量
E39-L143	1

注. 詳細資訊請參閱本公司網站（https://www.omron.com.tw）的「E39-L/-S/-R型」。

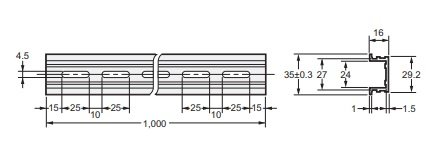

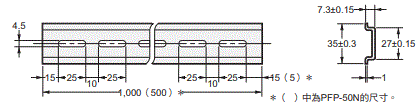

鋁軌

以下附件並未附於光纖放大器中，如有需要請另行訂購。

種類	型號	數量
淺型/全長1m	PFP-100N	1
淺型/全長0.5m	PFP-50N
深型/全長1m	PFP-100N2型

注. 詳細資訊請參閱本公司網站（https://www.omron.com.tw）的「PFP-□型」。

端板

以下附件並未附於光纖放大器中，如有需要請另行訂購。

型號	數量
PFP-M型	1

注1. 最小訂購單位為10個。

注2. 詳細資訊請參閱本公司網站（https://www.omron.com.tw）的「PFP-M型」。

額定/性能

類型		標準	雙通道
NPN輸出		E3X-ZV11型	E3X-MZV11型
PNP輸出		E3X-ZV41型	E3X-MZV41型
連接方式		出線
輸出		1輸出	2輸出
光源(發光波長)		紅色4元素發光二極體(625nm)
電源電壓		DC12～24V±10%漣波（p-p） 10%以下
消耗電力		一般模式：720mW以下（電源電壓24V時消耗電流為30mA以下/ 電源電壓12V時消耗電流為60mA以下）節能功能ON：530mW以下（電源電壓24V時消耗電流為22mA以下/ 電源電壓12V時消耗電流為44mA以下）	一般模式：820mW以下（電源電壓24V時消耗電流為35mA以下/ 電源電壓12V時消耗電流為69mA以下）節能功能ON：600mW以下（電源電壓24V時消耗電流為25mA以下/ 電源電壓12V時消耗電流為50mA以下）
控制輸出		負載電源電壓：DC26.4V以下、開路集極輸出型（NPN/PNP輸出會因型號而異）負載電流：100mA以下（殘留電壓負載電流低於10mA：1V以下，負載電流10 ~ 100mA：2V以下）關機狀態下電流：0.1 mA以下
指示燈		7段顯示螢幕（門檻值顯示：綠色＋受光量顯示：紅色）顯示方向：可切換一般/反轉顯示智慧型調整指示燈（綠色）僅標準型：OUT指示燈（橘色）僅雙通道型：OUT1/2指示燈（橘色）、CH指示燈（綠色）
保護電路		電源反接保護、輸出短路保護、輸出逆接保護
應答時間	最快速模式（SHS）	動作、復歸：各50μs	動作、復歸：各100μs
	高速模式(HS)	動作、復原：各250μs ＊1	動作、復原：各250μs ＊2
	標準模式(Stnd)	動作、復原：各1ms ＊3	動作、復原：各1ms ＊4
	GIGA光量模式（GIGA）	動作、復歸：各16ms	動作、復歸：各16ms
感度調整		智慧型調整【2點式調整/功率調整/百分比調整（－99%～＋99%） /最大靈敏度調整/全自動調整/定位調整】或手動調整
防止相互干擾功能		投光週期設定切換式（最多4台）	投光週期設定切換式（最多2台）。或者最多E3X-ZV 2台（台數優先模式）與 E3X-MZV 1台。
功能	DPC （自動修正受光量）	有
	ATC （自動修正門檻值）	有
	定時器	定時器功能關閉/OFF延遲/ON延遲/單觸發 1～9999ms
	歸零	可顯示負值(亦可改變門檻值)
	設定復歸	可選擇起始復歸(出廠時的狀態)/復歸使用者設定值(儲存完成的狀態)
	節能功能	可選擇OFF （數位顯示亮燈） /ECO （數位顯示熄燈）
	功率調整設定	可在ON/OFF之間選擇
使用環境照度		受光面照度白熾燈：20,000lx以下、太陽光：30,000lx以下
環境溫度範圍		動作時：－25～＋55℃/保存時：－30～＋70℃ （不可結冰結露）
環境濕度範圍		動作時、保存時：各35～85%RH （但不可結冰結露）
絕緣阻抗		20MΩ min. (at 500 VDC)
耐電壓		AC1,000V 50/60Hz 1min
震動(耐久性)		10～55Hz 重複振幅1.5mm X、Y、Z 各方向 2h
衝擊(耐久性)		500m/s2 X、Y、Z各方向 3次
重量(包裝狀態/僅本體)		約95g/約65g	約100g/約75g
材質	外殼	聚碳酸酯(PC)
	保護蓋	聚碳酸酯(PC)
	導線	聚氯乙烯（PVC）
附屬品		使用說明書、遵守法規表

＊1. 防止相互干擾功能應答時間優先模式時 2台：350μs 3台：400μs / 台數優先模式時 4台：700μs

＊2. 使用防止相互干擾功能時：700μs

＊3. 防止相互干擾功能台數優先模式時 4台：1.6ms

＊4. 使用防止相互干擾功能時：1.6ms

檢測距離

螺絲型

檢測方式	檢測方向	尺寸	型號	檢測距離(mm)
檢測方式	檢測方向	尺寸	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	直角型	M4	E32-T11N 2M	2,000	1,000	700	280
	直角型		E32-LT11N 2M	4,000 *	3,500	2,300	920
	直線		E32-T11R 2M	2,000	1,000	700	280
			E32-LT11 2M	4,000 *	4,000 *	2,700	1,080
			E32-LT11R 2M	4,000 *	3,500	2,300	920
反射型	直角型	M3	E32-C31N 2M	110	50	46	14
		M3	E32-C21N 2M	290	130	90	39
		M4	E32-D21N 2M	840	350	240	100
		M6	E32-C11N 2M	780	350	320	100
		M6	E32-LD11N 2M	840	350	240	100
	直線	M3	E32-D21R 2M	140	60	40	16
			E32-C31 2M	330	150	100	44
			E32-C31M 1M	330	150	100	44
		M4	E32-D211R 2M	140	60	40	16
		M6	E32-D11R 2M	840	350	240	100
			E32-CC200 2M	1,400	600	400	180
			E32-LD11 2M	860	360	250	110
			E32-LD11R 2M	840	350	240	100

＊光纖長度為單側2m，因此檢測距離為4,000mm。

圓柱型

檢測方式	尺寸	檢測方向	型號	檢測距離(mm)
檢測方式	尺寸	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	φ1	俯視	E32-T223R 2M	450	250	150	60
	φ1.5		E32-T22B 2M	680	400	220	90
	φ3.		E32-T12R 2M	2,000	1,000	700	280
	φ3.	側視	E32-T14LR 2M	750	450	260	100
反射型	φ1.5.	俯視	E32-D22B 2M	140	60	40	16
	φ1.5+φ0.5		E32-D43M 1M	28	12	8	4
	φ3		E32-D22R 2M	140	60	40	16
			E32-D221B 2M	300	140	90	40
			E32-D32L 2M	700	300	200	90
	φ3+φ0.8.		E32-D33 2M	70	30	20	8

扁平型

檢測方式	檢測方向	型號	檢測距離(mm)
檢測方式	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	俯視	E32-T15XR 2M	2,000	1,000	700	280
	側視	E32-T15YR 2M	750	450	260	100
	平視	E32-T15ZR 2M	750	450	260	100
反射型	俯視	E32-D15XR 2M	840	350	240	100
	側視	E32-D15YR 2M	200	100	52	24
	平視	E32-D15ZR 2M	200	100	52	24

套筒型

檢測方式	檢測方向	型號	檢測距離(mm)
檢測方式	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	側視	E32-T24R 2M	170	100	50	20
	側視	E32-T24E 2M	450	250	150	60
	俯視	E32-T33 1M	150	90	50	20
		E32-T21-S1 2M	510	300	170	68
		E32-TC200BR 2M	2,000	1,000	700	280
反射型	側視	E32-D24R 2M	70	30	20	8
	側視	E32-D24-S2 2M	120	53	45	14
	俯視	E32-D43M 1M	28	12	8	4
		E32-D331 2M	14	6	4	2
		E32-D33 2M	70	30	20	8
		E32-D32-S1 0.5M	63	27	18	7
		E32-D31-S1 0.5M	63	27	18	7
		E32-DC200F4R 2M	140	60	40	16
		E32-D22-S1 2M	250	110	72	30
		E32-D21-S3 2M	250	110	72	30
		E32-DC200BR 2M	840	350	240	100
		E32-D25-S3 2M	250	110	72	30

小光點反射

種類	光點直徑	中心距離（mm）	型號	檢測距離(mm)
種類	光點直徑	中心距離（mm）	型號	GIGA模式	標準模式	高速模式	最快速模式
可變光點	φ0.1 ~ 0.6	6 to 15	E32-C42 1M+E39-F3A	檢測距離為6 ~ 15mm時，光點直徑為φ0.1 ~ 0.6mm
可變光點	φ0.3 ~ 1.6	10 to 30	E32-C42 1M+E39-F17	檢測距離為10 ~ 30mm時，光點直徑為φ0.3 ~ 1.6mm
平行光	φ4	0 to 20	E32-C31 2M+E39-F3C	檢測距離為0 ~ 20mm時，光點直徑為φ4mm以下
平行光	φ4	0 to 20	E32-C31N 2M+E39-F3C	檢測距離為0 ~ 20mm時，光點直徑為φ4mm以下
一體型	φ0.1	5	E32-C42S 1M	檢測距離為5mm時，光點直徑為φ0.1mm
一體型	φ6	50	E32-L15 2M	檢測距離為50mm時，光點直徑為φ6mm
小光點	φ0.1.	7	E32-C41 1M+E39-F3A-5	檢測距離為7mm時，光點直徑為φ0.1mm
	φ0.5		E32-C31 2M+E39-F3A-5	檢測距離為7mm時，光點直徑為φ0.5mm
	φ0.5		E32-C31N 2M+E39-F3A-5	檢測距離為7mm時，光點直徑為φ0.5mm
	φ0.2	17	E32-C41 1M+E39-F3B	檢測距離為17mm時，光點直徑為φ0.2mm
	φ0.5		E32-C31 2M+E39-F3B	檢測距離為17mm時，光點直徑為φ0.5mm
	φ0.5		E32-C31N 2M+E39-F3B	檢測距離為17mm時，光點直徑為φ0.5mm
	φ3	50	E32-CC200 2M+E39-F18	檢測距離為50mm時，光點直徑為φ3mm
	φ3	50	E32-C11N 2M+E39-F18	檢測距離為50mm時，光點直徑為φ3mm

高功率

種類	檢測方向	開口角度	型號	Sensing distance (mm)
種類	檢測方向	開口角度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型一體型	直角型	15°	E32-LT11N 2M	4,000 *2	3,500	2,300	920
	俯視	10°	E32-T17L 10M	20,000 *1	20,000 *1	20,000 *1	8,000
		15°	E32-LT11 2M	4,000 *2	4,000 *2	2,700	1,080
		15°	E32-LT11R 2M	4,000 *2	3,500	2,300	920
	側視	30°	E32-T14 2M	4,000 *2	4,000 *2	4,000 *2	1,800
對照型安裝鏡頭	直角型	12°	E32-T11N 2M+E39-F1	4,000 *2	4,000 *2	4,000 *2	2,000
	直角型	6°	E32-T11N 2M+E39-F16	4,000 *2	4,000 *2	4,000 *2	3,600
	俯視	12°	E32-T11R 2M+E39-F1	4,000 *2	4,000 *2	4,000 *2	2,000
	俯視	6°	E32-T11R 2M+E39-F16	4,000 *2	4,000 *2	4,000 *2	3,600
	側視	60°	E32-T11R 2M+E39-F2	1,450	800	500	200
	俯視	12°	E32-T11 2M+E39-F1	4,000 *2	4,000 *2	4,000 *2	1,860
	俯視	6°	E32-T11 2M+E39-F16	4,000 *2	4,000 *2	4,000 *2	4,000 *2
	側視	60°	E32-T11 2M+E39-F2	2,300	1,320	860	320
	俯視	12°	E32-T51R 2M+E39-F1	4,000 *2	4,000 *2	3,900	1,500
	俯視	6°	E32-T51R 2M+E39-F16	4,000 *2	4,000 *2	4,000 *2	4,000 *2
	側視	60°	E32-T51R 2M+E39-F2	1,400	720	500	200
	俯視	12°	E32-T81R-S 2M+E39-F1	4,000 *2	4,000 *2	2,700	1,000
	俯視	6°	E32-T81R-S 2M+E39-F16	4,000 *2	4,000 *2	4,000 *2	1,800
	側視	60°	E32-T81R-S 2M+E39-F2	1,000	550	360	140
	俯視	12°	E32-T61-S 2M+E39-F1	4,000 *2	4,000 *2	4,000 *2	1,800
	俯視	6°	E32-T61-S 2M+E39-F16	4,000 *2	4,000 *2	4,000 *2	3,100
	側視	60°	E32-T61-S 2M+E39-F2	1,680	900	600	240
	俯視	12°	E32-T51 2M+E39-F1-33	4,000 *2	4,000 *2	2,300	1,400
	俯視	6°	E32-T51 2M+E39-F16	4,000 *2	4,000 *2	4,000 *2	4,000 *2
反射型一體型	俯視	4°	E32-D16 2M	40 to 2,800	40 to 1,400	40 to 900	40 to 480

＊1. 光纖長度為單側10m，因此檢測距離為20,000mm。

＊2. 光纖長度為單側2m，因此檢測距離為4,000mm。

狹窄視野

檢測方式	檢測方向	開口角度	型號	檢測距離(mm)
檢測方式	檢測方向	開口角度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	側視	1.5°	E32-A03 2M	3,220	1,780	1,200	500
		1.5°	E32-A03-1 2M	3,220	1,780	1,200	500
		3.4°	E32-A04 2M	1,280	680	450	200
		4°	E32-T24SR 2M	4,000 *	2,200	1,460	580
			E32-T24S 2M	4,000 *	2,600	1,740	700
			E32-T22S 2M	4,000 *	3,800	2,500	1,000

＊光纖長度為單側2m，因此檢測距離為4,000mm。

背景消除的方式進行檢測

檢測方式	檢測方向	型號	檢測距離(mm)
檢測方式	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
限定反射型	平視	E32-L16-N 2M	0～15			0～12
	平視	E32-L24S 2M	0 ~ 4
	側視	E32-L25L 2M	5.4 ~ 9 (中心7.2)

透明體檢測(回歸反射型)

檢測方向	特長	尺寸	型號	檢測距離(mm)
檢測方向	特長	尺寸	型號	GIGA模式	標準模式	高速模式	最快速模式
回歸反射型	薄膜檢測	M3	E32-C31 2M +E39-F3R +E39-RP37	250		200	---
	角型	---	E32-R16 5M	150 ~ 1,500
	螺絲型	M6	E32-R21 2M	10~250
	螺帽型	M6	E32-LR11NP 2M +E39-RP1	1,350	1,200	1,000	550

透明體檢測(限定反射型)

檢測方式	特長	檢測方向	型號	檢測距離(mm)
檢測方式	特長	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
限定反射型	小型	平視	E32-L24S 2M	0～4
	標準		E32-L16-N 2M	0～15			0～12
	玻璃基板定位70℃		E32-A08 2M	10~20			---
	標準/長距離		E32-A12 2M	12~30			---
	側視形狀	側視	E32-L25L 2M	5.4 ~ 9 (中心7.2)
	玻璃基板映射(Mapping) 70℃	俯視	E32-A09 2M	15~38			---

耐化學藥品/耐油

檢測方式	種類	檢測方向	型號	檢測距離(mm)
檢測方式	種類	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	耐油	直角型	E32-T11NF 2M	4,000 *1	4,000 *1	4,000 *1	2,200
	耐化學藥品/耐油	俯視	E32-T12F 2M	4,000 *1	4,000 *1	4,000 *1	1,600
		俯視	E32-T11F 2M	4,000 *1	4,000 *1	2,600	1,000
		側視	E32-T14F 2M	1,400	800	500	200
	耐化學藥品/耐油 150℃	俯視	E32-T51F 2M	4,000 *1	2,800	1,800	700
反射型	半導體：洗淨、顯像、蝕刻60℃	俯視	E32-L11FP 5M	8 to 20 mm from tip of lens (Recommended sensing distance: 11 mm), 19 to 31 mm from center of mounting hole A Recommended sensing distance: 22 mm)
	半導體：剝離85℃		E32-L11FS 5M	8 to 20 mm from tip of lens (Recommended sensing distance: 11 mm), 32 to 44 mm from center of mounting hole A (Recommended sensing distance: 35 mm)
	耐化學藥品/耐油		E32-D12F 2M	--- *2	190	130	60
	僅導線耐化學藥品		E32-D11U 2M	840	350	240	100

＊1. 光纖長度為單側2m，因此檢測距離為4,000mm。

＊2. 無檢測物體時，仍然能夠將光線反射至氟樹脂並且進入入光狀態。

耐繞曲

檢測方式	尺寸	Model	檢測距離(mm)
檢測方式	尺寸	Model	GIGA模式	標準模式	高速模式	最快速模式
對照型	φ1.5	E32-T22B 2M	680	400	220	90
	M3	E32-T21 2M	680	400	220	90
	M4	E32-T11 2M	2,500	1,350	900	360
	角型	E32-T25XB 2M	500	300	170	70
反射型	φ1.5	E32-D22B 2M	140	60	40	16
	M3	E32-D21 2M	140	60	40	16
	φ3	E32-D221B 2M	300	140	90	40
	M4	E32-D21B 2M	300	140	90	40
	M6	E32-D11 2M	840	350	240	100
	角型	E32-D25XB 2M	240	100	60	30

耐熱

檢測方式	耐熱溫度	型號	檢測距離(mm)
檢測方式	耐熱溫度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	100°C	E32-T51R 2M	1,600	800	560	225
	150°C	E32-T51 2M	2,800	1,500	1,000	400
	200°C	E32-T81R-S 2M	1,000	550	360	140
	350°C	E32-T61-S 2M	1,680	900	600	240
反射型	100°C	E32-D51R 2M	670	280	190	80
	150°C	E32-D51 2M	1,120	450	320	144
	200°C	E32-D81R-S 2M	420	180	120	54
	300°C	E32-A08H2 2M	10 to 20			---
	300°C	E32-A09H2 2M	20 to 30 (center 25)			---
	350°C	E32-D611-S 2M	420	180	120	54
	350°C	E32-D61-S 2M	420	180	120	54
	400°C	E32-D73-S 2M	280	120	80	36

區域檢測

檢測方式	類型	檢測幅度	型號	檢測距離(mm)
檢測方式	類型	檢測幅度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	區域	11 mm	E32-T16PR 2M	3,100	1,700	1,120	440
		11 mm	E32-T16JR 2M	2,750	1,500	960	380
		30 mm	E32-T16WR 2M	4,000 *	2,600	1,700	680
反射型	排列	11 mm	E32-D36P1 2M	700	300	200	90

＊光纖長度為單側2m，因此檢測距離為4,000mm。

液面高度檢測

檢測方式	管路直徑	特長	型號	檢測距離(mm)
檢測方式	管路直徑	特長	型號	GIGA模式	標準模式	高速模式	最快速模式
管路安裝	φ3.2/6.4/9.5	安定殘量檢測	E32-A01 5M	適用管路：φ3.2/6.4/9.5的透明管路、建議厚度為1mm
	φ8 ~ 10	使用於複數連裝	E32-L25T 2M	適用管路：φ8 ~ 10mm的透明管路、建議厚度為1mm
	無限制	大型管路	E32-D36T 5M	適用管路：透明管路、無直徑限制
接液（耐熱 200℃）	---	---	E32-D82F1 4M	接液型

耐真空

檢測方式	耐熱溫度	型號	檢測距離(mm)
檢測方式	耐熱溫度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	120°C	E32-T51V 1M	720	400	260	100
	120°C	E32-T51V 1M+E39-F1V	2,000 *	2,000 *	1,360	520
	200°C	E32-T84SV 1M	1,760	950	640	260

＊光纖長度為單側1m，因此檢測距離為2,000mm。

FPD/半導體/太陽能電池業界

檢測方式	應用	環境溫度	型號	檢測距離(mm)
檢測方式	應用	環境溫度	型號	GIGA模式	標準模式	高速模式	最快速模式
限定反射型	玻璃有無檢測	70°C	E32-L16-N 2M	0～15			0～12
	玻璃基板對位	70°C	E32-A08 2M	10~20			---
		300°C	E32-A08H2 3M	10~20			---
		70°C	E32-A12 2M	12~30			---
	玻璃基板定位	70°C	E32-A09 2M	15~38			---
	玻璃基板定位	300°C	E32-A09H2 2M	20 ~ 30 (中心25)			---
	WET製程（洗淨、顯影、蝕刻）	60°C	E32-L11FP 5M	與鏡頭前端的距離為8 ~ 20mm (建議檢測距離：11mm) 與安裝孔中心點A的距離為19 ~ 31mm (建議檢測距離： 22mm)
	濕製程(剝離)	85°C	E32-L11FS 5M	與鏡頭前端的距離為8 ~ 20mm (建議檢測距離：11mm) 與安裝孔中心點A的距離為32 ~ 44mm (建議檢測距離： 35mm)
對照型	晶圓定位	70°C	E32-A03 2M	3,220	1,780	1,200	500
			E32-A03-1 2M	3,220	1,780	1,200	500
			E32-A04 2M	1,280	680	450	200
			E32-T24SR 2M	4,000 *	2,200	1,460	580
			E32-T24S 2M	4,000 *	2,600	1,740	700

＊光纖長度為單側2m，因此檢測距離為4,000mm。

（單位：mm）

未指定尺寸公差：公差等級 IT16

光纖放大器

出線型

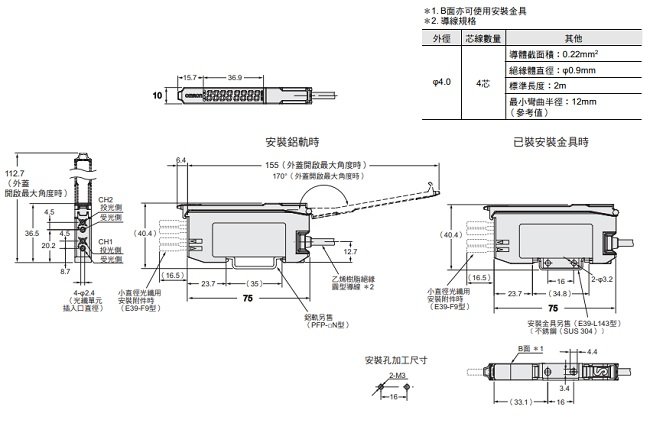

E3X-ZV11
E3X-ZV41

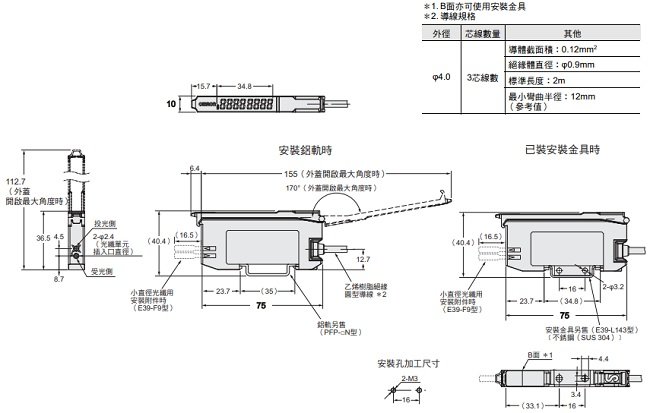

E3X-MZV11
E3X-MZV41

配件（另售）

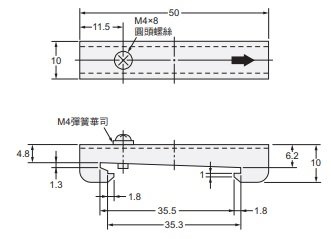

安裝金具

E39-L143

材質：不銹鋼（SUS304）

鋁軌

PFP-100N
PFP-50N

材質：鋁

PFP-100N2型

材質：鋁

端板

PFP-M

材質：鐵、鍍鋅

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
E3X-ZV / MZV 型錄	SCEA-196-TW5 [5082KB]	2022年8月5日 20220805	E3X-ZV / MZV 型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
E3X-ZV/MZV Catalog	E600-E1-03 [2352KB]	Aug 01, 2022 20220801	E3X-ZV/MZV Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

E3X-ZV / MZV

「超值」 × 「穩定檢測」

有助於降低裝置成本

可安心使用的檢測性能

精選出檢測有／無所需的功能與性能而實現的「物超所值」

實現「高性價比」的3項新技術

顯示與操作部位一體成形 [申請專利中] *1

刷新使用者介面

新的防止相互干擾功能

極度降低成本的雙通道型選項

可安心使用的檢測性能

在零件給料機上檢測微小物體正反面

最小檢測物體3μm，微小晶片也能穩定檢測

擅長檢測顏色和表面狀態的差異

利用計時器功能穩定輸出

檢測二次電池片捲收機的接縫

回應速度最快50μs＊1，高速工件也能穩定檢測

無需緊貼安裝的防止相互干擾功能

適合大量使用的功能

自動組裝機上的有／無檢測

利用簡單調節功能減少調整工時

用雙通道 (2ch) 型 設置空間為1/2、配線工時為2/3

3項減少現場作業量的功能，助於節省人力

光亮減弱不需再次調節

DPC功能（Dynamic Power Control）

無需為了操作說明而派人到現場

附記號的操作按鈕

誤操作復原也不費時

使用者儲存功能

光纖放大器

選購品(另售)

安裝金具

以下附件並未附於光纖放大器中，如有需要請另行訂購。

鋁軌

以下附件並未附於光纖放大器中，如有需要請另行訂購。

端板

以下附件並未附於光纖放大器中，如有需要請另行訂購。

額定/性能

檢測距離

螺絲型

圓柱型

扁平型

套筒型

小光點反射

高功率

狹窄視野

背景消除的方式進行檢測

透明體檢測(回歸反射型)

透明體檢測(限定反射型)

耐化學藥品/耐油

耐繞曲

耐熱

區域檢測

液面高度檢測

耐真空

FPD/半導體/太陽能電池業界

光纖放大器

出線型

配件 （另售）

安裝金具

鋁軌

端板

中文

English

Global Edition

其他產品

E3NX-FA

E3X-SD / NA

E3NX-CA

用雙通道 (2ch) 型設置空間為1/2、配線工時為2/3

配件（另售）
