E3NX-MA

產品特色

1台雙通道型設置空間僅需1/2 。實現裝置與控制盤的小型化

商品洽詢

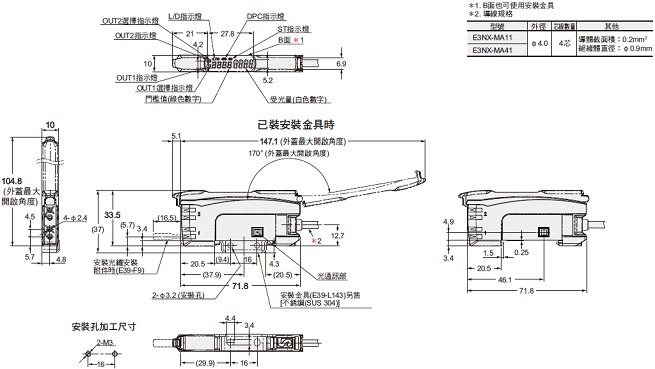

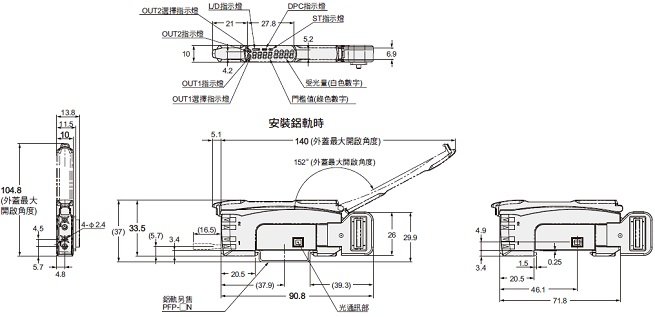

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

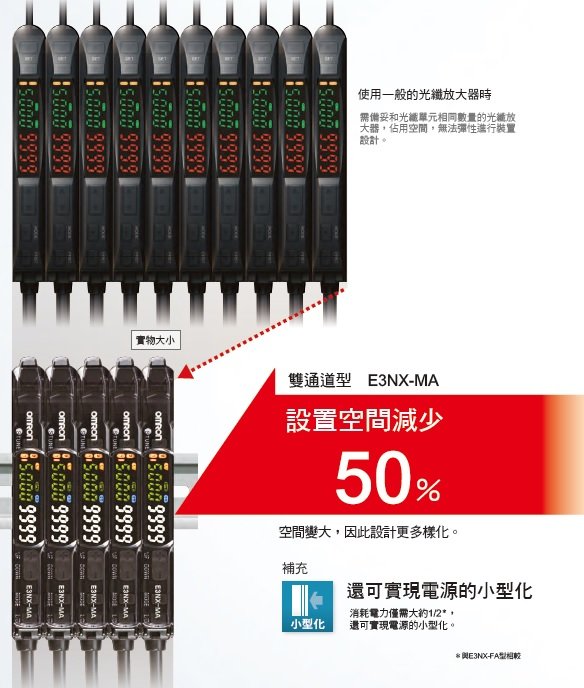

節省空間

實現裝置與控制盤的小型化

與一般的光纖放大器相同尺寸的雙通道光纖放大器，1台即可發揮2台功能。台數僅需過去所使用的一半，有效促進裝置與控制盤等的小型化。除小型化，還可大幅降低採購成本、配線工時與消耗電力等。

安定檢出

從透明體一直到低反射工件雙通道之下，仍可進行高度安定檢出的基本性能

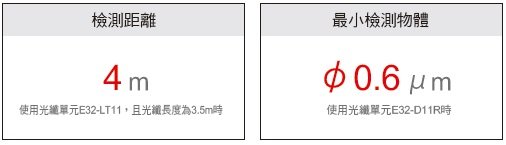

優越的基本性能

實現基本性能的科技

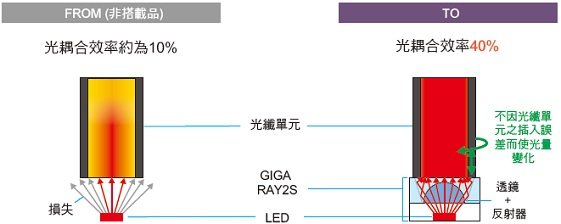

在不產生光損失之下，以高功率均勻照射 [高效率耦合元件 GIGA RAY2S] [PAT]

[光耦合效率40%]
光纖與LED的距離近，因此可在不產生光損失之下傳遞。另藉由透鏡和反射器效應，以高功率均勻照射。

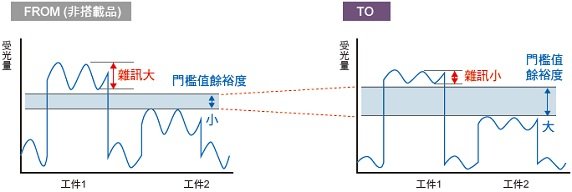

降低雜訊，確實擷取訊號 [受光運算法 Smart Noise Reduction]

藉由取樣次數的增加來減少雜訊所造成的影響，使受光量穩定。增加門檻值之餘裕度，達成穩定的檢測。

簡單操作

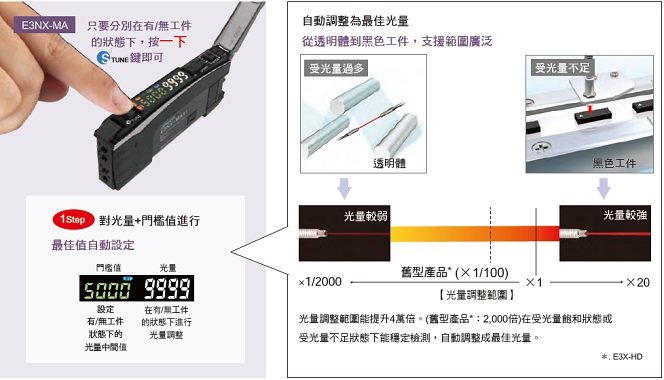

只須單鍵操作任何人皆可輕鬆地自動設定光量與門檻值

不再有作業人員的設定誤差問題智慧調整設定 [PAT]

安心功能

兩種可在困擾時提供幫助的判斷支援功能

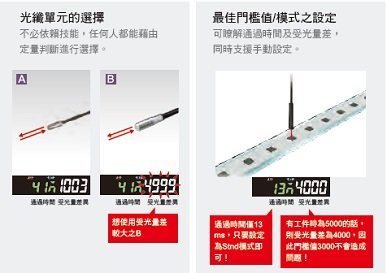

通過時間與受光量差異可視化 solution viewer [PAT]

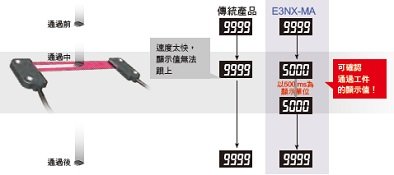

可看見高速工件的顯示值 change finder[PAT]

可確認高速工件之顯示值變化，並能確實進行門檻值的設定。

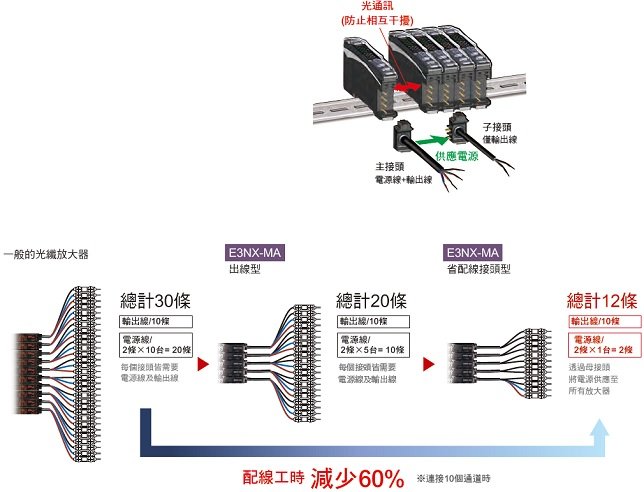

省配線、省工時

省配線的接頭型，可減少配線工時

從主接頭供應電源，子接頭僅為輸出線。此外，放大器主體中並無主機和子機的區別，因此庫存型號數量可統一為1種。

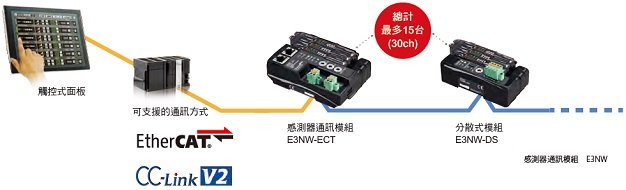

透過網路化可進一步省配線+提高生產力

使用感測器通訊模組型式，不僅可更加省配線，還可進行最多15台(30通道分)的遠端控制。另可全數顯示雙通道分的門檻值與光量，因此可藉由批次設定來縮短裝置的開機時間。此外，對於使用監控所做的預防保全，以及問題發生時縮短停機時間亦有效，可安心讓裝置運轉。

輕鬆檢測

可透過數值與邏輯運算來輸出控制 1台感測器即可支援各種應用

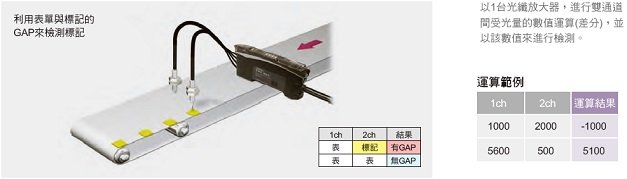

透過數值運算進行檢測

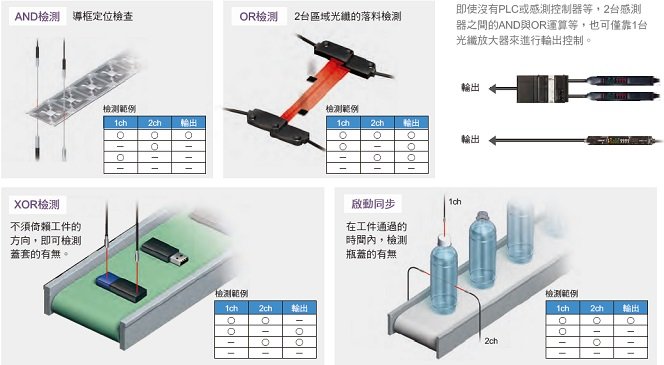

以邏輯運算來進行輸出控制

可輸出1ch與2ch判定結果的邏輯運算結果。

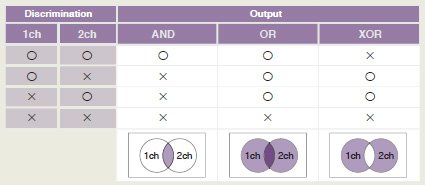

[參考] 邏輯運算的輸出樣式

AND運算允許在同時擁有1ch與2ch兩者時，OR運算允許在兩者或有其中任一個時， XOR運算則允許在僅有其中一個時的樣式下可檢測並輸出。

光纖放大器

分類		連接方式	外觀	輸出輸入	型號
分類		連接方式	外觀	輸出輸入	NPN輸出	PNP輸出
雙通道型＊2	標準型	出線(2m)		2輸出	E3NX-MA11	E3NX-MA41
	標準型	省配線接頭		2輸出	E3NX-MA6	E3NX-MA8
	感測器訊模組型＊1	感測器通訊模組專用接頭		---	E3NX-MA0

＊1. 當網路連接光纖放大器時，需備有感測器通訊模組。
＊2. 1台光纖放大器可連接2個光纖單元。

選購品(另售)

省配線接頭(必須使用省配線接頭型)

本產品未附光纖放大器，如有需要請另行訂購。 ※附防護貼紙

種類	外觀	導線長度	芯線數量	型號	適用的光纖放大器型號

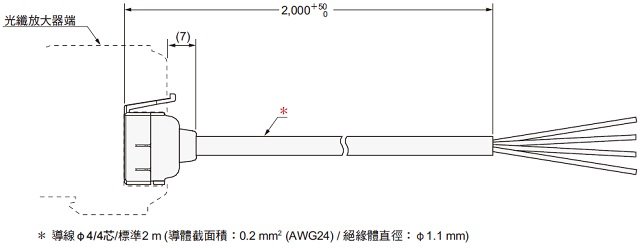

主接頭		2 m	4線	E3X-CN21	E3NX-MA6 E3NX-MA8

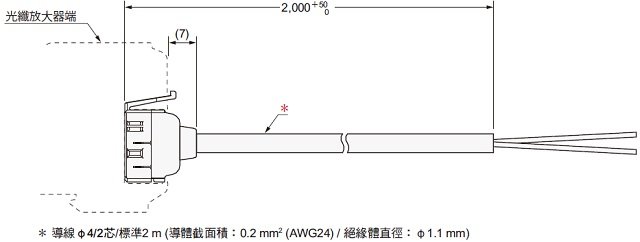

子接頭		2 m	2線	E3X-CN22	E3NX-MA6 E3NX-MA8

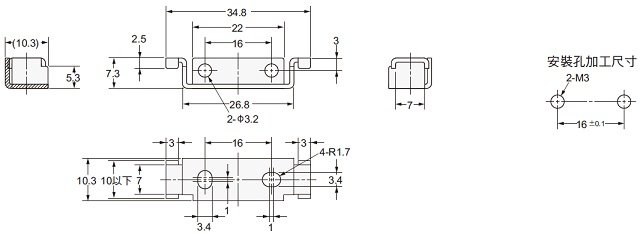

安裝金具

以下附件並未附於光纖放大器中，如有需要請另行訂購。

外觀	型號	數量
	E39-L143	1

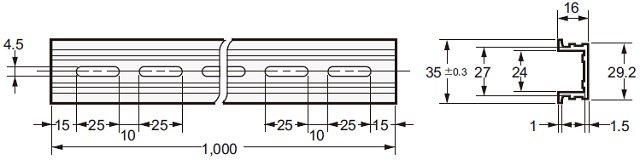

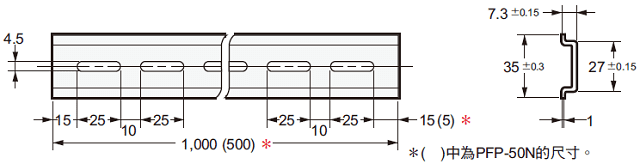

鋁軌

以下附件並未附於光纖放大器中，如有需要請另行訂購。

種類	型號	數量
淺型/全長1m	PFP-100N	1
淺型/全長0.5m	PFP-50N
深型/全長1m	PFP-100N2

註. 詳細資訊請參閱本公司網站「PFP-□型」。

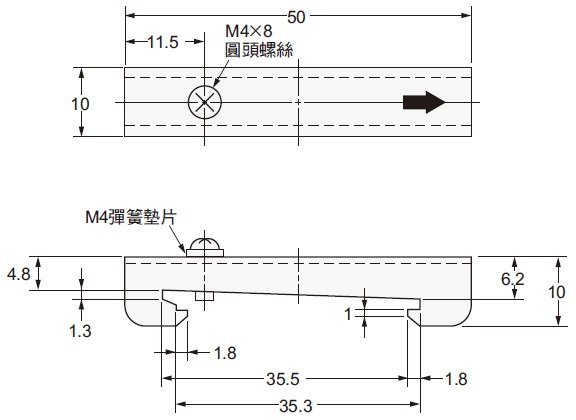

端板

附感測器通訊模組1組(2個)。以下附件並未附於光纖放大器中，如有需要請另行訂購。

外觀	型號	數量
	PFP-M	1

註. 詳細資訊請參閱本公司網站「PFP-M型」。

感測器通訊模組

種類	外觀	型號
EtherCAT感測器通訊模組		E3NW-ECT
CC-Link感測器通訊模組＊1		E3NW-CCL
分散式模組＊2		E3NW-DS

＊1. 詳細資訊請參閱OMRON網站。
＊2. 所有分散式模組都可和感測器通訊模組進行連接。

EtherCAT®為德國Beckhoff Automation GmbH取得授權之專利技術，亦為註冊商標。

CC-Link為三菱電機株式會社的註冊商標，並由CC-Link協會進行管理。

額定/性能

類型		標準型		感測器通訊模組專用
NPN輸出		E3NX-MA11	E3NX-MA6	E3NX-MA0
PNP輸出		E3NX-MA41	E3NX-MA8	E3NX-MA0
連接方式		出線	省配線接頭	感測器通訊模組專用接頭
輸出輸入	輸出	2輸出		--- *1
輸出輸入	外部輸入	---	---	--- *1
光源(發光波長)		紅色4元素發光二極體(625nm)
電源電壓		DC10 ~ 30V 包含鏈波(p-p) 10%		透過感測器通訊模組，再由接頭供電
消耗電力＊2		電源電壓為24V時一般模式：960mW以下(消耗電流40mA以下) 節能功能ON：770mW以下(消耗電流32mA以下) 節能功能LO：870mW以下(消耗電流36mA以下)
控制輸出		負載電源電壓：DC 30V以下、開路集極輸出型 (NPN/PNP輸出依型式不同而異) 負載電流：連接1 ~ 3台時需小於100mA、連接4台以上時，需小於20mA (殘留電壓負載電流小於10mA：1V以下負載電流10 ~ 100mA：2V以下) 關機狀態下電流：0.1mA以下		---
指示燈		7段顯示螢幕(子數位顯示：綠色+主要數位表示：白色) 顯示方向：可切換一般/反轉顯示 OUT指示燈(橘色)、L/D指示燈(橘色)、ST指示燈(藍色)、DPC指示燈(綠色)、OUT選擇指示燈(橘色)
保護電路		電源反接保護、輸出短路保護、輸出逆接保護		電源反接保護、輸出短路保護
應答時間	最快速模式(SHS)	動作/復歸：各100μs
	高速模式(HS)	動作/復歸：各450μs
	標準模式(Stnd)	動作/復歸：各1ms
	GIGA光量模式(GIGA)	動作/復歸：各16ms
感度調整		智慧型調整【2點調整/全自動調整/定位調整/最大感度調整/功率調整/ 百分比調整(－99% ~ ＋99%)】或手動調整
最多連接台數		30台		使用E3NW-ECT時30台＊3 使用E3NW-CCL時16台
防止相互干擾之台數限制＊4		9台註.選擇最快速模式(SHS)作為檢測功能時，通訊功能、防止相互干擾功能將被關閉。
功能	自動電源控制(APC)	有(常時有效)
	動態功率控制 (DPC)	有
	定時器	可選擇定時器功能關閉/OFF延遲/ON延遲/單觸發/通斷電延遲 1ms ~ 9999ms
	歸零	可顯示負值(亦可改變門檻值)
	設定復歸＊5	可選擇起始復歸(出廠時的狀態)/復歸使用者設定值(儲存完成的狀態)
	節能模式	可選擇OFF (數位顯示亮燈) / ECO ON (數位顯示熄燈) / ECO LO (數位顯示微亮)等其中一項
	感測器OFF設定	―		可在ON/OFF之間選擇
	記憶區切換設定	可在BANK1 ~ 4之間選擇
	功率調整設定	可在ON/OFF之間選擇
	輸出1設定	可選擇一般檢測模式或區域檢測模式
	輸出2設定	可從以下模式中選擇：一般檢測模式、AND輸出模式、OR輸出模式、XOR輸出模式、GAP輸出模式、同步啟動模式、同步關閉模式、區域檢測模式
	遲滯幅度設定	可選擇標準設定或使用者設定。使用使用者設定時，遲滯幅度可設定為0 ~ 9999
使用環境照度		受光面照度白熾燈：20,000lx以下、太陽光：30,000lx以下
環境溫度範圍＊6		動作時：連接1 ~ 2台時：-25℃ ~ +55℃、連接3 ~ 10台時：-25℃ ~ +50℃、連接11 ~ 16台時：-25℃ ~ +45℃、連接17 ~ 30台時：-25℃ ~ +40℃ 保存時： -30 ~ +70℃ (不可結冰結露)		動作時：連接1 ~ 2台時：0℃ ~ +55℃、連接3 ~ 10台時：0℃ ~ +50℃、連接11 ~ 16台時：0℃ ~ +45℃、連接17 ~ 30台時：0℃ ~ +40℃ 保存時：-30 ~ +70℃ (不可結冰結露)
環境濕度範圍		動作/存放時：於上述環境溫度範圍內各35 ~ 85%RH (不可結露)
高度		2,000m以下
設置環境		污染度3
絕緣阻抗		20MΩ min. (at 500 VDC)
耐電壓		AC1,000V 50/60Hz 1min
震動(耐久性)		10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性)		500m/s² X、Y、Z各方向 3次		150m/s² X、Y、Z各方向 3次
保護構造		IEC規格 IP50
重量(包裝狀態/僅本體)		約115g/約75g	約60g/約20g	約65g/約25g
材質	外殼	聚碳酸酯(PC)
	保護蓋	聚碳酸酯(PC)
	導線	PVC
附屬品		使用說明書

＊1. 2組感測器輸出通過網路後，分配於PLC。
藉由PLC經由網路的操作，即可進行各種設定變更並讀出檢測值。
＊2. 消耗電力電源電壓為10V-30V時
一般模式：1080mW以下(電源電壓30V時消耗電流36mA以下/電源電壓10V時消耗電流75mA以下)
節能功能ON ：840mW以下(電源電壓30V時消耗電流28mA以下/電源電壓10V時消耗電流55mA以下)
節能功能LO ：960mW以下(電源電壓30V時消耗電流32mA以下/電源電壓10V時消耗電流65mA以下)
＊3. 僅限連接OMRON製NJ系列條件下。
＊4. 即使調整，台數亦無變更。E3NX型、E3NC型的防止相互干擾台數的最少台數。請確認各型號防止相互干擾的台數及應答速度。

＊5. BANK不會因為使用者復歸的動作而復歸、或是因使用者儲存的動作而儲存。
＊6. 連接台數若超過11台時，環境溫度範圍不到50℃。

檢測距離

螺絲型

檢測方式	尺寸	檢測方向	指向角	型號	檢測距離 (mm)
檢測方式	尺寸	檢測方向	指向角	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	M4	直角型	60°	E32-T11N 2M	1870	910	700	180
		直線	60°	E32-T11R 2M	1870	910	700	180
		直線	15°	E32-LT11 2M	4,000 ＊1	3510	2700	700
		直角型		E32-LT11N 2M	4,000 ＊1	2990	2300	590
		直線		E32-LT11R 2M	4,000 ＊1	2990	2300	590
反射型	M3	直角型	60°	E32-C31N 2M	100	44	32	9
	M3			E32-C21N 2M	480	190	140	43
	M4			E32-D21N 2M	800	320	240	72
	M6			E32-C11N 2M	740	310	240	66
	M6		15°	E32-LD11N 2M	790	310	240	71
	M3	直線	60°	E32-D21R 2M	130	57	40	11
				E32-C31 2M	330	130	100	30
				E32-C31M 1M	330	130	100	30
	M4			E32-D211R 2M	130	57	40	11
	M6			E32-D11R 2M	800	320	240	72
				E32-CC200 2M	1340	540	400	120
			15°	E32-LD11 2M	820	330	250	74
			15°	E32-LD11R 2M	790	310	240	71

＊1. 光纖長度為單側2m，因此檢測距離為4,000mm。

圓柱型

檢測方式	尺寸	檢測方向	型號	檢測距離 (mm)
檢測方式	尺寸	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	φ1	俯視	E32-T223R 2M	520	260	150	45
	φ1.5		E32-T22B 2M	750	370	220	65
	φ3		E32-T12R 2M	1870	910	700	180
	φ3	側視	E32-T14LR 2M	690	330	260	67
反射型	φ1.5	俯視	E32-D22B 2M	130	57	40	11
	φ1.5+φ0.5		E32-D43M 1M	29	12	8	2
	φ3		E32-D22R 2M	130	57	40	11
			E32-D221B 2M	310	120	90	26
			E32-D32L 2M	680	280	200	58
	φ3+φ0.8		E32-D33 2M	68	28	20	5

扁平型

檢測方式	檢測方向	型號	檢測距離 (mm)
檢測方式	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	俯視	E32-T15XR 2M	1870	910	700	180
	側視	E32-T15YR 2M	690	330	260	67
	平視	E32-T15ZR 2M	690	330	260	67
反射型	俯視	E32-D15XR 2M	800	320	240	72
	側視	E32-D15YR 2M	180	76	52	16
	平視	E32-D15ZR 2M	180	76	52	16

套筒型

檢測方式	檢測方向	型號	檢測距離 (mm)
檢測方式	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	側視	E32-T24R 2M	140	71	50	12
	側視	E32-T24E 2M	450	220	150	39
	俯視	E32-T21-S1 2M	510	250	170	44
	俯視	E32-TC200BR 2M	1870	910	700	180
反射型	側視	E32-D24R 2M	68	28	20	5
	側視	E32-D24-S2 2M	150	64	45	13
	俯視	E32-D43M 1M	29	12	8	2
		E32-D331 2M	13	5	4	1
		E32-D33 2M	68	28	20	5
		E32-D32-S1 0.5M	68	28	18	5
		E32-D31-S1 0.5M	68	28	20	5
		E32-DC200F4R 2M	130	57	40	11
		E32-D22-S1 2M	220	96	72	19
		E32-D21-S3 2M	220	96	72	19
		E32-DC200BR 2M	800	320	240	72
		E32-D25-S3 2M	220	96	72	19

小光點反射

種類	光點直徑	中心距離 (mm)	型號	檢測距離 (mm)
種類	光點直徑	中心距離 (mm)	型號	GIGA模式	標準模式	高速模式	最快速模式
可變光點	φ0.1 ~ 0.6	6 ~ 15	E32-C42 1M+E39-F3A	檢測距離為 6 ~ 15mm時，光點直徑為 φ0.1 ~ 0.6mm可變
可變光點	φ0.3 ~ 1.6	10 ~ 30	E32-C42 1M+E39-F17	檢測距離為 10 ~ 30mm時，光點直徑為 φ0.3 ~ 1.6mm可變
平行光	φ4	0 ~ 20	E32-C31 2M+E39-F3C	檢測距離為 0 ~ 20mm時，光點直徑為 φ4mm以下
平行光	φ4	0 ~ 20	E32-C21N 2M+E39-F3C	檢測距離為 17mm時，光點直徑為 φ0.2mm
一體型	φ0.1	5	E32-C42S 1M	檢測距離為 5mm時，光點直徑為 φ0.1mm
一體型	φ6	50	E32-L15 2M	檢測距離為50 mm時，光點直徑為 φ6 mm 全模式檢測距離 (40 ~ 100 mm)
小光點	φ0.1	7	E32-C41 1M+E39-F3A-5	檢測距離為 7mm時，光點直徑為 φ0.1mm
	φ0.5		E32-C31 2M+E39-F3A-5	檢測距離為 7mm時，光點直徑為 φ0.5mm
	φ0.5		E32-C21N 2M+E39-F3A-5	檢測距離為 7mm時，光點直徑為 φ0.5mm
	φ0.2	17	E32-C41 1M+E39-F3B	檢測距離為 17mm時，光點直徑為 φ0.2mm
	φ0.5		E32-C31 2M+E39-F3B	檢測距離為 17mm時，光點直徑為 φ0.5mm
	φ0.5		E32-C21N 2M+E39-F3B	檢測距離為 17mm時，光點直徑為 φ0.5mm
	φ3	50	E32-CC200 2M+E39-F18	檢測距離為 50mm時，光點直徑為 φ3mm
	φ3	50	E32-C11N 2M+E39-F18	檢測距離為 50mm時，光點直徑為 φ3mm

高功率

種類	檢測方向	開口角度	型號	檢測距離 (mm)
種類	檢測方向	開口角度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型一體型	直角型	15°	E32-LT11N 2M	4,000＊2	2990	2300	590
	俯視	10°	E32-T17L 10M	20,000＊1	20,000＊1	20,000 ＊1	5200
		15°	E32-LT11 2M	4,000＊2	3510	2700	700
		15°	E32-LT11R 2M	4,000＊2	2990	2300	590
	側視	30°	E32-T14 2M	4,000＊2	4,000＊2	4,000＊2	1160
對照型安裝鏡頭	直角型	12°	E32-T11N 2M+E39-F1	4,000＊2	4,000＊2	4,000＊2	1270
	直角型	6°	E32-T11N 2M+E39-F16	4,000＊2	4,000＊2	4,000＊2	2290
	俯視	12°	E32-T11R 2M+E39-F1	4,000＊2	4,000＊2	4,000＊2	1270
	俯視	6°	E32-T11R 2M+E39-F16	4,000＊2	4,000＊2	4,000＊2	2290
	側視	60°	E32-T11R 2M+E39-F2	1680	810	630	160
	俯視	12°	E32-T11 2M+E39-F1	4,000＊2	4,000＊2	4,000＊2	1630
	俯視	6°	E32-T11 2M+E39-F16	4,000＊2	4,000＊2	4,000＊2	2940
	側視	60°	E32-T11 2M+E39-F2	2170	1050	810	210
	俯視	12°	E32-T51R 2M+E39-F1	4,000＊2	2850	2190	570
	俯視	6°	E32-T51R 2M+E39-F16	4,000＊2	4,000＊2	4,000＊2	1830
	側視	60°	E32-T51R 2M+E39-F2	1430	690	530	130
	俯視	12°	E32-T81R-S 2M+E39-F1	4,000＊2	3270	2520	650
	俯視	6°	E32-T81R-S 2M+E39-F16	4,000＊2	4,000＊2	4,000＊2	1170
	側視	60°	E32-T81R-S 2M+E39-F2	860	420	320	84
	俯視	12°	E32-T61-S 2M+E39-F1	4,000＊2	4,000＊2	4,000＊2	1090
	俯視	6°	E32-T61-S 2M+E39-F16	4,000＊2	4,000＊2	4,000＊2	1960
	側視	60°	E32-T61-S 2M+E39-F2	1440	700	540	140
	俯視	12°	E32-T51 2M+E39-F1-33	4,000＊2	2990	2300	590
	俯視	6°	E32-T51 2M+E39-F16	4,000＊2	4,000＊2	4,000＊2	3270
反射型一體型	俯視	4°	E32-D16 2M	40 ~ 4,000＊2	40 ~ 2,100	40 ~ 1,350	40 ~ 480

＊1. 光纖長度為單側10m，因此檢測距離為20,000mm。
＊2. 光纖長度為單側2m，因此檢測距離為4,000mm。

狹窄視野

檢測方式	檢測方向	開口角度	型號	檢測距離 (mm)
檢測方式	檢測方向	開口角度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	側視	1.5°	E32-A03 2M	3,210	1,560	1,200	310
		1.5°	E32-A03-1 2M	3,210	1,560	1,200	310
		3.4°	E32-A04 2M	1,200	580	4,50	110
		4°	E32-T24SR 2M	3,930	1,910	1,460	380
			E32-T24S 2M	4,000＊1	2,270	1,740	450
			E32-T22S 2M	4,000＊1	3,250	2,500	650

＊1. 光纖長度為單側2m，因此檢測距離為4,000mm。

背景消除的方式進行檢測

檢測方式	檢測方向	型號	檢測距離 (mm)
檢測方式	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
限定反射型	平視	E32-L16-N 2M	0 ~ 15			0 ~ 12
	平視	E32-L24S 2M	0 ~ 4
	側視	E32-L25L 2M	5.4 ~ 9 (中心7.2)

透明體檢測(回歸反射型)

檢測方式	特長	尺寸	型號	檢測距離 (mm)
檢測方式	特長	尺寸	型號	GIGA模式	標準模式	高速模式	最快速模式
回歸反射型	薄膜檢測	M3	E32-C31 2M+ E39-F3R+E39-RP37	230		200	-
	角型	――	E32-R16 5M	150 ~ 1,500
	螺絲型	M6	E32-R21 2M	10 ~ 250
	螺帽型	M6	E32-LR11NP 2M+ E39-RP1	1280	1080	1000	360

透明體檢測(限定反射型)

檢測方式	特徵	檢測方向	型號	檢測距離 (mm)
檢測方式	特徵	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
限定反射型	小型	平視	E32-L24S 2M	0 ~ 4
	標準		E32-L16-N 2M	0 ~ 15			0 ~ 12
	玻璃基板定位70℃		E32-A08 2M	15 ~ 25			-
	標準/長距離		E32-A12 2M	12 ~ 30			-
	側視型	側視	E32-L25L 2M	5.4 ~ 9 (中心7.2)
	玻璃基板映射(Mapping) 70℃	俯視	E32-A09 2M	15 ~ 38			-

耐化學藥品/耐油

檢測方式	種類	檢測方向	型號	檢測距離 (mm)
檢測方式	種類	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	耐油	直角型	E32-T11NF 2M	4,000 ＊1	4,000 ＊1	4,000 ＊1	1340
	耐化學藥品 /耐油	俯視	E32-T12F 2M	4,000 ＊1	4,000 ＊1	4,000 ＊1	1040
		俯視	E32-T11F 2M	4,000 ＊1	3380	2600	670
		側視	E32-T14F 2M	1340	650	500	130
	耐化學藥品 /耐油 150℃	俯視	E32-T51F 2M	4,000 ＊1	2340	1800	460
反射型	半導體：洗淨、顯像、蝕刻60℃	俯視	E32-L11FP 2M	與鏡頭前端的距離為 8 ~ 20mm (建議檢測距離： 11mm)與安裝孔中心點 A的距離為 19 ~ 31mm (建議檢測距離： 22mm)
	半導體：剝離 85℃		E32-L11FS 2M	與鏡頭前端的距離為 8 ~ 20mm (建議檢測距離： 11mm)與安裝孔中心點 A的距離為 32 ~ 44mm (建議檢測距離： 35mm)
	耐化學藥品 /耐油		E32-D12F 2M	-＊2	170	130	39
	僅導線耐化學藥品		E32-D11U 2M	800	320	240	72

＊1. 光纖長度為單側2m，因此檢測距離為4,000mm。
＊2. 無檢測物體時，仍然能夠將光線反射至氟樹脂並且進入入光狀態。

耐繞曲

種類	尺寸	型號	檢測距離 (mm)
種類	尺寸	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	φ1.5	E32-T22B 2M	750	370	220	65
	M3	E32-T21 2M	670	330	220	58
	M4	E32-T11 2M	2410	1170	900	230
	角型	E32-T25XB 2M	500	250	170	43
反射型	φ1.5	E32-D22B 2M	130	57	40	11
	M3	E32-D21 2M	130	57	40	11
	φ3	E32-D221B 2M	310	120	90	26
	M4	E32-D21B 2M	310	120	90	26
	M6	E32-D11 2M	800	320	240	72
	角型	E32-D25XB 2M	220	92	60	18

耐熱

種類	耐熱溫度	型號	檢測距離 (mm)
種類	耐熱溫度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	100℃	E32-T51R 2M	1500	720	560	140
	150℃	E32-T51 2M	2680	1300	1000	260
	200℃	E32-T81R-S 2M	960	460	360	93
	350℃	E32-T61-S 2M	1600	780	600	150
反射型	100℃	E32-D51R 2M	640	250	190	57
	150℃	E32-D51 2M	1070	430	320	96
	200℃	E32-D81R-S 2M	380	150	120	34
	300℃	E32-A08H2 2M	15 ~ 25			-
	300℃	E32-A09H2 2M	20 ~ 30 (中心25)			-
	350℃	E32-D61-S 2M	380	150	120	34
	400℃	E32-D73-S 2M	250	100	80	22

區域檢測

檢測方式	類型	檢測幅度	型號	檢測距離 (mm)
檢測方式	類型	檢測幅度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	區域	11mm	E32-T16PR 2M	3010	1460	1120	290
		11mm	E32-T16JR 2M	2610	1260	970	250
		30mm	E32-T16WR 2M	4,000＊1	2240	1720	440
反射型	排列	11mm	E32-D36P1 2M	670	270	200	60

＊1. 光纖長度為單側2m，因此檢測距離為4,000mm。

液面高度檢測

檢測方式	管路直徑	特徵	型號	檢測距離 (mm)
檢測方式	管路直徑	特徵	型號	GIGA模式	標準模式	高速模式	最快速模式
管路安裝	φ3.2/6.4/9.5	安定殘量檢測	E32-A01 5M	適用管路： φ3.2/6.4/9.5的透明管路、建議厚度為 1mm
	φ8 ~ 10	使用於複數連裝	E32-L25T 2M	適用管路： φ8 ~ 10mm的透明管路、建議厚度為 1mm
	無限制	大型管路	E32-D36T 2M	適用管路：透明管路、無直徑限制
接液 (耐熱200℃)	-	-	E32-D82F1 4M	接液型

耐真空

檢測方式	耐熱溫度	型號	檢測距離 (mm)
檢測方式	耐熱溫度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	120℃	E32-T51V 1M	690	330	260	67
	120℃	E32-T51V 1M+E39-F1V	2,000＊1	1760	1360	350
	200℃	E32-T84SV 1M	1710	830	640	160

＊1. 光纖長度為單側1m，因此檢測距離為2,000mm。

FPD/半導體/太陽能電池業界

檢測方式	應用	環境溫度	型號	檢測距離 (mm)
檢測方式	應用	環境溫度	型號	GIGA模式	標準模式	高速模式	最快速模式
限定反射型	玻璃有無檢測	70℃	E32-L16-N 2M	0 ~ 15			0 ~ 12
	玻璃基板定位	70℃	E32-A08 2M	15 ~ 25			-
		300℃	E32-A08H2 2M	15 ~ 25			-
		70℃	E32-A12 2M	12 ~ 30			-
	玻璃基板映射(Mapping)	70℃	E32-A09 2M	15 ~ 38			-
	玻璃基板映射(Mapping)	300℃	E32-A09H2 2M	20 ~ 30 (中心25)			-
	WET製程 (洗淨、顯影、蝕刻 )	60℃	E32-L11FP 2M	與鏡頭前端的距離為 8 ~ 20mm (建議檢測距離： 11mm)與安裝孔中心點 A的距離為 19 ~ 31mm (建議檢測距離： 22mm)
	WET製程(剝離)	85℃	E32-L11FS 2M	與鏡頭前端的距離為 8 ~ 20mm (建議檢測距離： 11mm)與安裝孔中心點 A的距離為 32 ~ 44mm (建議檢測距離： 35mm)
對照型	晶圓定位	70℃	E32-A03 2M	3210	1560	1200	310
			E32-A03-1 2M	3210	1560	1200	310
			E32-A04 2M	1200	580	450	110
			E32-T24SR 2M	3930	1910	1460	380
			E32-T24S 2M	4,000＊1	2270	1740	450

＊1. 光纖長度為單側2m，因此檢測距離為4,000mm。

（單位：mm）

(單位：mm)
未指定尺寸公差：公差等級 IT16

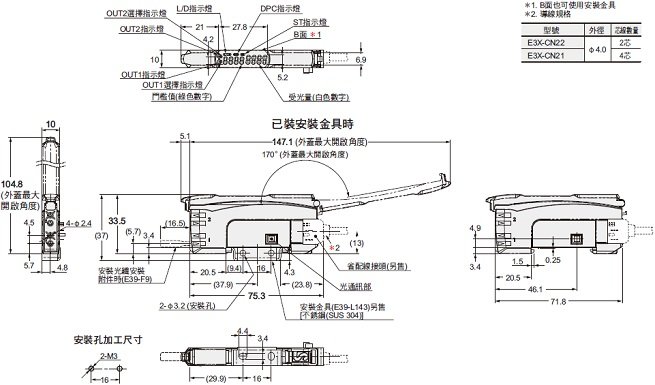

光纖放大器

出線型
E3NX-MA11型
E3NX-MA41型

省配線接頭型
E3NX-MA6型
E3NX-MA8型

感測器通訊模組專用接頭型
E3NX-MA0型

選購品(另售)

省配線接頭

主接頭
E3X-CN21型

子接頭
E3X-CN22型

安裝金具
E39-L143型

鋁軌
PFP-100N型
PFP-50N型

PFP-100N2型

端板
PFP-M型

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
E3NX-MA 型錄	SCEA-181-TW5 [3334KB]	2018年8月23日 20180823	E3NX-MA 型錄
E3NX-MA 規格說明書	SCEA-191-TW5 [4817KB]	2020年7月17日 20200717	E3NX-MA 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
E3NX-MA Data Sheet	E467-E1-01 [2689KB]	Apr 01, 2020 20200401	E3NX-MA Data Sheet
E3NX-MA Catalog	E466-E1-02 [3243KB]	Jun 15, 2018 20180615	E3NX-MA Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

E3NX-MA

節省空間

實現裝置與控制盤的小型化

安定檢出

從透明體一直到低反射工件 雙通道之下，仍可進行 高度安定檢出的基本性能

優越的基本性能

實現基本性能的科技

在不產生光損失之下，以高功率均勻照射 [高效率耦合元件 GIGA RAY2S] [PAT]

降低雜訊，確實擷取訊號 [受光運算法 Smart Noise Reduction]

簡單操作

只須單鍵操作 任何人皆可輕鬆地自動設定光量與門檻值

不再有作業人員的設定誤差問題 智慧調整設定 [PAT]

安心功能

兩種可在困擾時提供幫助的判斷支援功能

通過時間與受光量差異可視化 solution viewer [PAT]

可看見高速工件的顯示值 change finder[PAT]

省配線、省工時

省配線的接頭型， 可減少配線工時

透過網路化可進一步省配線+提高生產力

輕鬆檢測

可透過數值與邏輯運算來輸出控制 1台感測器即可支援各種應用

透過數值運算進行檢測

以邏輯運算來進行輸出控制

[參考] 邏輯運算的輸出樣式

光纖放大器

選購品(另售)

省配線接頭(必須使用省配線接頭型)

安裝金具

鋁軌

端板

相關產品

感測器通訊模組

額定/性能

檢測距離

螺絲型

圓柱型

扁平型

套筒型

小光點反射

高功率

狹窄視野

背景消除的方式進行檢測

透明體檢測(回歸反射型)

透明體檢測(限定反射型)

耐化學藥品/耐油

耐繞曲

耐熱

區域檢測

液面高度檢測

耐真空

FPD/半導體/太陽能電池業界

光纖放大器

選購品(另售)

省配線接頭

中文

English

Global Edition

其他產品

E3X-HD

E3X-ZD

E3X-SD / NA

從透明體一直到低反射工件雙通道之下，仍可進行高度安定檢出的基本性能

只須單鍵操作任何人皆可輕鬆地自動設定光量與門檻值

不再有作業人員的設定誤差問題智慧調整設定 [PAT]

省配線的接頭型，可減少配線工時
