E3X-HD

產品特色

任何人都可輕鬆進行最佳設定，可長時間安定檢出的智慧型光纖放大器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

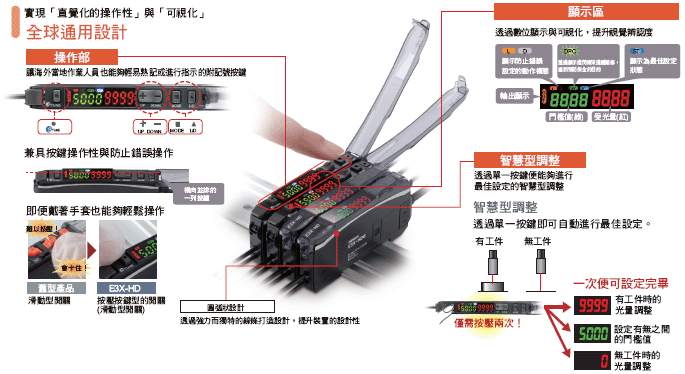

搭配僅需單一按鍵即可自動進行最佳設定的「智慧型調整功能」

追求易用性的設計，任何人都可輕鬆設定

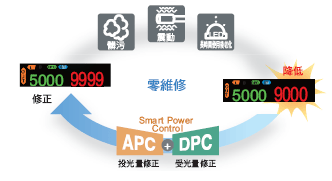

可偵測髒污、震動、LED的劣化，並自動修正受光量/投光量

高功率輸出，即使是低反射檢測體或大型檢測體也能安定檢出 (搭載GIGARAY II)

光纖放大器

標準

形狀	連接方式	型號
形狀	連接方式	NPN 輸出	PNP 輸出
	出線型(2m)	E3X-HD11 2M	E3X-HD41 2M
	省配線接頭型	E3X-HD6	E3X-HD8
	M8接頭型	E3X-HD14	E3X-HD44

CompoNet/EtherCAT 感測器通訊模組用

形状	型號		適用感測器通訊模組
	E3X-HD0		E3X-ECT
	E3X-HD0		E3X-CRT

選購品(另售)

省配線接頭(必須使用省配線接頭型)

本產品未附光纖放大器，如有需要請另行訂購。

連接方式	形状	導線長度	芯線數量	型號
主接頭		2m	3組線	E3X-CN11
子接頭		2m	1組線	E3X-CN12

感測器I/O接頭(必須使用M8接頭型)

本產品未附光纖放大器，如有需要請另行訂購。

尺寸	導線規格	形状	導線種類		型號
M8	標準導線	直線形	2m	4線式	XS3F-M421-402-A
		直線形	5m		XS3F-M421-405-A
		L形	2m		XS3F-M422-402-A
		L形	5m		XS3F-M422-405-A

安裝金具

以下附件並未附於光纖放大器中，如有需要請另行訂購。

形狀	型號		數量
	E39-L143		1

鋁軌

以下附件並未附於光纖放大器中，如有需要請另行訂購。

種類	形式	数量
淺型/全長1m	PFP-100N	1
淺型/全長0.5m	PFP-50N
深型/全長1m	PFP-100N2

端板

附感測器通訊模組1組(2個)。以下附件並未附於光纖放大器中，如有需要請另行訂購。

形状	型號		數量
	PFP-M		1

額定/性能

項目	類型	標準			感測器通訊模組專用＊1
	NPN 輸出	E3X-HD11	E3X-HD6	E3X-HD14	E3X-HD0
	PNP 輸出	E3X-HD41	E3X-HD8	E3X-HD44	E3X-HD0
	連接方式	出線	省配線接頭＊2 ＊2	M8接頭	感測器通訊模組專用接頭
光源(發光波長)		紅色4元素發光二極體(625nm)
電源電壓		DC12 ~ 24V±10% 漣波(p-p) 10%以下			透過感測器通訊模組，再由接頭供電
消費電力	一般模式	720mW 以下(電源電壓24V 時，消耗電流30mA以下/電源電壓12V時，消耗電流60mA以下)
	節能功能ON	530mW 以下(電源電壓24V 時，消耗電流22mA以下/電源電壓12V時，消耗電流44mA以下)
	節能功能LO	640mW 以下(電源電壓24V 時，消耗電流26mA以下/ 電源電壓12V 時，消耗電流53mA 以下)			— —
控制輸出		負載電源電壓：DC26.4V 以下、開路集極輸出型負載電流：連接1 ~ 3 台時需小於100mA 連接4台以上時需小於20mA 殘留電壓：負載電流小於10mA 1V 以下負載電流10 ~ 100mA 2V以下關機狀態下電流：0.1mA 以下			— —
保護迴路		電源反接保護、輸出短路保護、輸出逆接保護			電源反接保護、輸出短路保護
應答時間	最快速模式(SHS) ＊3	NPN 輸出動作、復歸：各50μs PNP 輸出動作、復歸：各55μs			— —
	高速模式(HS)	動作、復歸：各250μs (工廠出貨時設定)
	標準模式(Stnd)	動作、復歸：各1ms
	GIGA光量模式(GIGA)	動作、復歸：各16ms
最大連接台數		16台			E3X-CRT 使用時16台、 E3X-ECT 使用時30台
防止相互干擾之台數限制		10台(光通訊同步型) ＊3
自動電源控制(APC)		常時有效
其他功能		電源調節、微分功能、DPC機能、定時器(OFF延遲/ON 延遲/單觸發)、歸零、設定復歸、Eco省電模式
使用環境照度		受光面照度白熾燈：20,000lx 以下、太陽光：30,000lx 以下
環境溫度範圍		動作時：連接1 ~ 2 台時：-25 ~ +55 ℃、連接3 ~ 10 台時：-25 ~ +50 ℃、連接11 ~ 16台時：-25 ~ +45℃ 保存時：-30 ~ +70℃ (不可結冰結露)			動作時：連接1 ~ 2台時：0 ~ 55℃、連接3 ~ 10台時：0 ~ 50℃、連接11 ~ 16台時：0 ~ 45℃、連接17 ~ 30台時：0 ~ 40℃、保存時：-30 ~ +70℃ (不可結冰結露)
環境濕度範圍		動作時、保存時：各35 ~ 85%RH (但不可結露)
絕緣阻抗		20M. min. (at 500 VDC)
耐電壓		AC1,000V 50/60Hz 1min
震動(耐久性)		10 ~ 55Hz 重複振幅1.5mm X、Y、Z 各方向 2h			10 ~ 150Hz重複振幅0.7mm X、Y、Z 各方向 80min
衝擊(耐久性)		500m/s² X、Y、Z各方向 3次			150m/s² X、Y、Z各方向 3次
保護構造		IEC 規格 IP50 ( 安裝保護蓋時)			— —
重量(包裝狀態/僅本體)		約105g/ 約65g	約60g/約20g	約70g/約25g	約65g/約25g
材質	外殼	聚碳酸酯(PC)			耐熱ABS ( 接頭：PBT)
	保護蓋	聚碳酸酯(PC)
	導線	PVC
附屬品		使用說明書

＊1.支援與EtherCAT 相容的感測器通訊模組E3X-ECT 型以及與CompoNet相容的感測器通訊模組E3X-CRT 型。

＊2.也可使用E3X-CN11 型(主接頭3芯)、E3X-CN12 型子接頭1芯)兩者的接頭。

＊3.當以最快速模式(SHS)選擇檢測功能時，通訊功能將變為無效，因此無法使用防止相互干擾功能及通訊功能。
連結包含已實施電源調節的E3X-DA-S 型時，防止相互干擾台數最多為6台，
連結包含已實施電源調節的E3X-MDA 型時，防止相互干擾台數最多為5台。

檢測距離

螺絲型

檢測方式	檢測方向	尺寸	型號	檢測距離(mm)
檢測方式	檢測方向	尺寸	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	光線角度	M4	E32-T11N 2M	2,000	1,000	700	280
	光線角度		E32-LT11N 2M	4,000 ＊	3,500	2,300	920
	直線		E32-T11R 2M	2,000	1,000	700	280
			E32-LT11 2M	4,000 ＊	4,000 ＊	2,700	1,080
			E32-LT11R 2M	4,000 ＊	3,500	2,300	920
反射型	光線角度	M3	E32-C31N 2M	110	50	46	14
		M3	E32-C21N 2M	290	130	90	39
		M4	E32-D21N 2M	840	350	240	100
		M6	E32-C11N 2M	780	350	320	100
		M6	E32-LD11N 2M	840	350	240	100
	直線	M3	E32-D21R 2M	140	60	40	16
			E32-C31 2M	330	150	100	44
			E32-C31M 1M	330	150	100	44
		M4	E32-D211R 2M	140	60	40	16
		M6	E32-D11R 2M	840	350	240	100
			E32-CC200 2M	1,400	600	400	180
			E32-LD11 2M	860	360	250	110
			E32-LD11R 2M	840	350	240	100

＊光纖長度為單側2m，因此檢測距離為4,000mm 。

圓柱型

檢測方式	尺寸	檢測方向	型號	檢測距離(mm)
檢測方式	尺寸	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	φ1	俯視	E32-T223R 2M	450	250	150	60
	φ1.5		E32-T22B 2M	680	400	220	90
	φ3		E32-T12R 2M	2,000	1,000	700	280
	φ3	側視	E32-T14LR 2M	750	450	260	100
反射型	φ1.5	俯視	E32-D22B 2M	140	60	40	16
	φ1.5+φ0.5		E32-D43M 1M	28	12	8	4
	φ3		E32-D22R 2M	140	60	40	16
			E32-D221B 2M	300	140	90	40
			E32-D32L 2M	700	300	200	90
	φ3+φ0.8		E32-D33 2M	70	30	20	8

扁平型

檢測方式	檢測方向	型號	檢測距離(mm)
檢測方式	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	俯視	E32-T15XR 2M	2,000	1,000	700	280
	側視	E32-T15YR 2M	750	450	260	100
	平視	E32-T15ZR 2M	750	450	260	100
反射型	俯視	E32-D15XR 2M	840	350	240	100
	側視	E32-D15YR 2M	200	100	52	24
	平視	E32-D15ZR 2M	200	100	52	24

套筒型

檢測方式	檢測方向	型號	檢測距離(mm)
檢測方式	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	側視	E32-T24R 2M	170	100	50	20
	側視	E32-T24E 2M	450	250	150	60
	俯視	E32-T33 1M	150	90	50	20
		E32-T21-S1 2M	510	300	170	68
		E32-TC200BR 2M	2,000	1,000	700	280
反射型	側視	E32-D24R 2M	70	30	20	8
	側視	E32-D24-S2 2M	120	53	45	14
	俯視	E32-D43M 1M	28	12	8	4
		E32-D331 2M	14	6	4	2
		E32-D33 2M	70	30	20	8
		E32-D32-S1 0.5M	63	27	18	7
		E32-D31-S1 0.5M	63	27	18	7
		E32-DC200F4R 2M	140	60	40	16
		E32-D22-S1 2M	250	110	72	30
		E32-D21-S3 2M	250	110	72	30
		E32-DC200BR 2M	840	350	240	100
		E32-D25-S3 2M	250	110	72	30

小光點反射

種類	光點直徑	中心距離(mm)	型號	檢測距離(mm)
種類	光點直徑	中心距離(mm)	型號	GIGA模式	標準模式	高速模式	最快速模式
可變光點	φ0.1～0.6	6～15	E32-C42 1M+E39-F3A	檢測距離為6 ~ 15mm 時，光點直徑為φ0.1 ~ 0.6mm
可變光點	φ0.3～1.6	10～30	E32-C42 1M+E39-F17	檢測距離為10 ~ 30mm時，光點直徑為φ0.3 ~ 1.6mm
平行光	φ4	0～20	E32-C31 2M+E39-F3C	檢測距離為0 ~ 20mm 時，光點直徑為φ4mm 以下
平行光	φ4	0～20	E32-C31N 2M+E39-F3C	檢測距離為0 ~ 20mm 時，光點直徑為φ4mm 以下
一體型	φ0.1	5	E32-C42S 1M	檢測距離為5mm時，光點直徑為φ0.1mm
一體型	φ6	50	E32-L15 2M	檢測距離為50mm時，光點直徑為φ6mm
小光點	φ0.1	7	E32-C41 1M+E39-F3A-5	檢測距離為7mm時，光點直徑為φ0.1mm
	φ0.5		E32-C31 2M+E39-F3A-5	檢測距離為7mm時，光點直徑為φ0.5mm
	φ0.5		E32-C31N 2M+E39-F3A-5	檢測距離為7mm時，光點直徑為φ0.5mm
	φ0.2	17	E32-C41 1M+E39-F3B	檢測距離為17mm時，光點直徑為φ0.2m
	φ0.5		E32-C31 2M+E39-F3B	檢測距離為17mm時，光點直徑為φ0.5mm
	φ0.5		E32-C31N 2M+E39-F3B	檢測距離為17mm時，光點直徑為φ0.5mm
	φ3	50	E32-CC200 2M+E39-F18	檢測距離為50mm時，光點直徑為φ3mm
	φ3	50	E32-C11N 2M+E39-F18	檢測距離為50mm時，光點直徑為φ3mm

高功率

種類	檢測方向	開口角度	型號	檢測距離(mm)
種類	檢測方向	開口角度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型一體型	光線角度	15°	E32-LT11N 2M	4,000 ＊2	3,500	2,300	920
	俯視	10°	E32-T17L 10M	20,000 ＊1	20,000 ＊1	20,000 ＊1	8,000
		15°	E32-LT11 2M	4,000 ＊2	4,000 ＊2	2,700	1,080
		15°	E32-LT11R 2M	4,000 ＊2	3,500	2,300	920
	側視	30°	E32-T14 2M	4,000 ＊2	4,000 ＊2	4,000 ＊2	1,800
安裝對照型鏡頭	光線角度	12°	E32-T11N 2M+E39-F1	4,000 ＊2	4,000 ＊2	4,000 ＊2	2,000
	光線角度	6°	E32-T11N 2M+E39-F16	4,000 ＊2	4,000 ＊2	4,000 ＊2	3,600
	俯視	12°	E32-T11R 2M+E39-F1	4,000 ＊2	4,000 ＊2	4,000 ＊2	2,000
	俯視	6°	E32-T11R 2M+E39-F16	4,000 ＊2	4,000 ＊2	4,000 ＊2	3,600
	側視	60°	E32-T11R 2M+E39-F2	1,450	800	500	200
	俯視	12°	E32-T11 2M+E39-F1	4,000 ＊2	4,000 ＊2	4,000 ＊2	1,860
	俯視	6°	E32-T11 2M+E39-F16	4,000 ＊2	4,000 ＊2	4,000 ＊2	4,000 ＊2
	側視	60°	E32-T11 2M+E39-F2	2,300	1,320	860	320
	俯視	12°	E32-T51R 2M+E39-F1	4,000 ＊2	4,000 ＊2	3,900	1,500
	俯視	6°	E32-T51R 2M+E39-F16	4,000 ＊2	4,000 ＊2	4,000 ＊2	4,000 ＊2
	側視	60°	E32-T51R 2M+E39-F2	1,400	720	500	200
	俯視	12°	E32-T81R-S 2M+E39-F1	4,000 ＊2	4,000 ＊2	2,700	1,000
	俯視	6°	E32-T81R-S 2M+E39-F16	4,000 ＊2	4,000 ＊2	4,000 ＊2	1,800
	側視	60°	E32-T81R-S 2M+E39-F2	1,000	550	360	140
	俯視	12°	E32-T61-S 2M+E39-F1	4,000 ＊2	4,000 ＊2	4,000 ＊2	1,800
	俯視	6°	E32-T61-S 2M+E39-F16	4,000 ＊2	4,000 ＊2	4,000 ＊2	3,100
	側視	60°	E32-T61-S 2M+E39-F2	1,680	900	600	240
	俯視	12°	E32-T51 2M+E39-F1-33	4,000 ＊2	4,000 ＊2	2,300	1,400
	俯視	6°	E32-T51 2M+E39-F16	4,000 ＊2	4,000 ＊2	4,000 ＊2	4,000 ＊2
反射型一體型	俯視	4°	E32-D16 2M	40～ 2,800	40～ 1,400	40～ 900	40～ 480

＊1.光纖長度為單側10m，因此檢測距離為20,000mm 。
＊2.光纖長度為單側2m，因此檢測距離為4,000mm 。

狹窄視野

檢測方式	檢測方向	開口角度	型號	檢測距離(mm)
檢測方式	檢測方向	開口角度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	側視	1.5°	E32-A03 2M	3,220	1,780	1,200	500
		1.5°	E32-A03-1 2M	3,220	1,780	1,200	500
		3.4°	E32-A04 2M	1,280	680	450	200
		4°	E32-T24SR 2M	4,000 ＊	2,200	1,460	580
			E32-T24S 2M	4,000 ＊	2,600	1,740	700
			E32-T22S 2M	4,000 ＊	3,800	2,500	1,000

＊光纖長度為單側2m，因此檢測距離為4,000mm 。

以不檢測背景的方式進行檢測

檢測方式	檢測方向	型號	檢測距離(mm)
檢測方式	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
限定反射型	平視	E32-L16-N 2M	0～15			0～12
	平視	E32-L24S 2M	0～4
	側視	E32-L25L 2M	5.4 ~ 9 ( 中心7.2)

透明體檢測(回歸反射型)

檢測方向	特長	尺寸	型號	檢測距離(mm)
檢測方向	特長	尺寸	型號	GIGA模式	標準模式	高速模式	最快速模式
回歸反射型	薄膜檢測	M3	E32-C31 2M +E39-F3R +E39-RP37	250		200	— —
	角型	— —	E32-R16 2M	150～1,500
	螺絲型	M6	E32-R21 2M	10～250
	螺帽型	M6	E32-LR11NP 2M +E39-RP1	1,350	1,200	1,000	550

透明體檢測(限定反射型)

檢測方式	特長	檢測方向	型號	檢測距離(mm)
檢測方式	特長	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
限定反射型	小型	平視	E32- L24S 2M	0～4
	標準		E32-L16-N 2M	0～15			0～12
	玻璃基板定位70℃		E32-A08 2M	10～20			— —
	標準/長距離		E32-A12 2M	12～30			— —
	側視型	側視	E32-L25L 2M	5.4～9(中心7.2)
	玻璃基板映射(Mapping) 70℃	俯視	E32-A09 2M	15～38			— —

耐化學藥品/耐油

檢測方式	種類	檢測方向	型號	檢測距離(mm)
檢測方式	種類	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	耐油	光線角度	E32-T11NF 2M	4,000 ＊1	4,000 ＊1	4,000 ＊1	2,200
	耐化學藥品/耐油	俯視	E32-T12F 2M	4,000 ＊1	4,000 ＊1	4,000 ＊1	1,600
		俯視	E32-T11F 2M	4,000 ＊1	4,000 ＊1	2,600	1,000
		側視	E32-T14F 2M	1,400	800	500	200
	耐化學藥品/耐油150℃	俯視	E32-T51F 2M	4,000 ＊1	2,800	1,800	700
反射型	半導體：洗淨、顯像、蝕刻60℃	俯視	E32-L11FP 2M	與鏡頭前端的距離為8 ~ 20mm (建議檢測距離：11mm) 與安裝孔中心點A的距離為19~ 31mm (建議檢測距離：22mm)
	半導體：剝離85℃		E32-L11FS 2M	與鏡頭前端的距離為8 ~ 20mm (建議檢測距離：11mm) 與安裝孔中心點A的距離為32~ 44mm (建議檢測距離：35mm)
	耐化學藥品/耐油		E32-D12F 2M	― ＊2	190	130	60
	僅導線耐化學藥品		E32-D11U 2M	840	350	240	100

＊1.光纖長度為單側2m，因此檢測距離為4,000mm 。
＊2.無檢測物體時，仍然能夠將光線反射至氟樹脂並且進入入光狀態。

耐繞曲

檢測方式	尺寸	型號	檢測距離(mm)
檢測方式	尺寸	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	φ1.5	E32-T22B 2M	680	400	220	90
	M3	E32-T21 2M	680	400	220	90
	M4	E32-T11 2M	2,500	1,350	900	360
	角型	E32-T25XB 2M	500	300	170	70
反射型	φ1.5	E32-D22B 2M	140	60	40	16
	M3	E32-D21 2M	140	60	40	16
	φ3	E32-D221B 2M	300	140	90	40
	M4	E32-D21B 2M	300	140	90	40
	M6	E32-D11 2M	840	350	240	100
	角型	E32-D25XB 2M	240	100	60	30

耐熱

檢測方式	耐熱溫度	型號	檢測距離(mm)
檢測方式	耐熱溫度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	100℃	E32-T51R 2M	1,600	800	560	225
	150℃	E32-T51 2M	2,800	1,500	1,000	400
	200℃	E32-T81R-S 2M	1,000	550	360	140
	350℃	E32-T61-S 2M	1,680	900	600	240
反射型	100℃	E32-D51R 2M	670	280	190	80
	150℃	E32-D51 2M	1,120	450	320	144
	200℃	E32-D81R-S 2M	420	180	120	54
	300℃	E32-A08H2 2M	10～20			— —
	300℃	E32-A09H2 2M	20～30(中心25)			— —
	350℃	E32-D611-S 2M	420	180	120	54
	350℃	E32-D61-S 2M	420	180	120	54
	400℃	E32-D73-S 2M	280	120	80	36

區域檢測

檢測方式	類型	檢測幅度	型號	檢測距離(mm)
檢測方式	類型	檢測幅度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	區域	11mm	E32-T16PR 2M	3,100	1,700	1,120	440
		11mm	E32-T16JR 2M	2,750	1,500	960	380
		30mm	E32-T16WR 2M	4,000 ＊	2,600	1,700	680
反射形	排列	11mm	E32-D36P1 2M	700	300	200	90

＊光纖長度為單側2m，因此檢測距離為4,000mm 。

液面高度檢測

檢測方式	管路直徑	特長	型號	檢測距離(mm)
檢測方式	管路直徑	特長	型號	GIGA模式	標準模式	高速模式	最快速模式
管路安裝	φ3.2/6.4/9.5	安定殘量檢測	E32-A01 5M	適用管路：φ3.2/6.4/9.5 的透明管路、建議厚度為1mm
	φ8～10	使用於複數連裝	E32-L25T 2M	適用管路：φ8 ~ 10mm 的透明管路、建議厚度為1mm
	無限制	大型管路	E32-D36T 2M	適用管路：透明管路、無直徑限制
接液(耐熱200℃)	— —	— —	E32-D82F1 4M	接液型

耐真空

檢測方式	耐熱溫度	型號	檢測距離(mm)
檢測方式	耐熱溫度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	120℃	E32-T51V 1M	720	400	260	100
	120℃	E32-T51V 1M+E39-F1V	2,000 ＊	2,000 ＊	1,360	520
	200℃	E32-T84SV 1M	1,760	950	640	260

＊光纖長度為單側1m，因此檢測距離為2,000mm 。

FPD/半導體/太陽能電池業界

檢測方式	應用	環境溫度	型號	檢測距離(mm)
檢測方式	應用	環境溫度	型號	GIGA模式	標準模式	高速模式	最快速模式
限定反射型	玻璃有無檢測	70℃	E32-L16-N 2M	0～15			0～12
	玻璃基板對位	70℃	E32-A08 2M	10～20			— —
		300℃	E32-A08H2 3M	10～20			— —
		70℃	E32-A12 2M	12～30			— —
	玻璃基板定位	70℃	E32-A09 2M	15～38			— —
	玻璃基板定位	300℃	E32-A09H2 2M	20～30 (中心25)			— —
	WET 製程(洗淨、顯像、蝕刻)	60℃	E32-L11FP 2M	與鏡頭前端的距離為8 ~ 20mm (建議檢測距離：11mm) 與安裝孔中心點A的距離為19~ 31mm (建議檢測距離：22mm)
	WET 製程(剝離)	85℃	E32-L11FS 2M	與鏡頭前端的距離為8 ~ 20mm (建議檢測距離：11mm) 與安裝孔中心點A的距離為32~ 44mm (建議檢測距離：35mm)
對照型	晶圓定位	70℃	E32-A03 2M	3,220	1,780	1,200	500
			E32-A03-1 2M	3,220	1,780	1,200	500
			E32-A04 2M	1,280	680	450	200
			E32-T24SR 2M	4,000 ＊	2,200	1,460	580
			E32-T24S 2M	4,000 ＊	2,600	1,740	700

＊光纖長度為單側2m，因此檢測距離為4,000mm 。

（單位：mm）

未指定尺寸公差：公差等級IT16

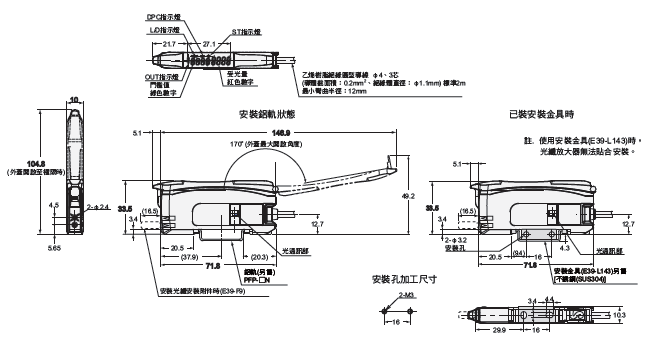

出線型

E3X-HD11型

E3X-HD41型

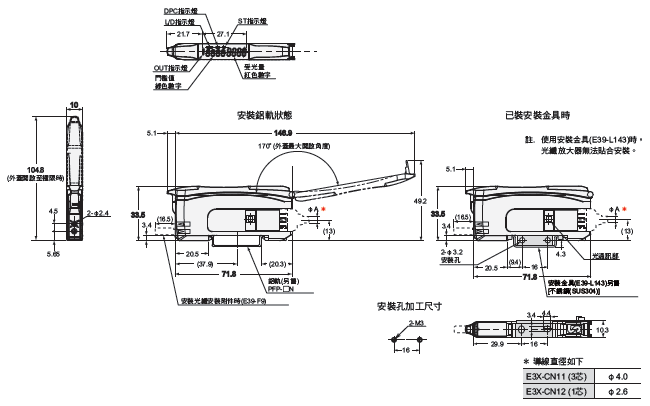

省配線接頭型

E3X-HD6型

E3X-HD8型

3103_dm_2

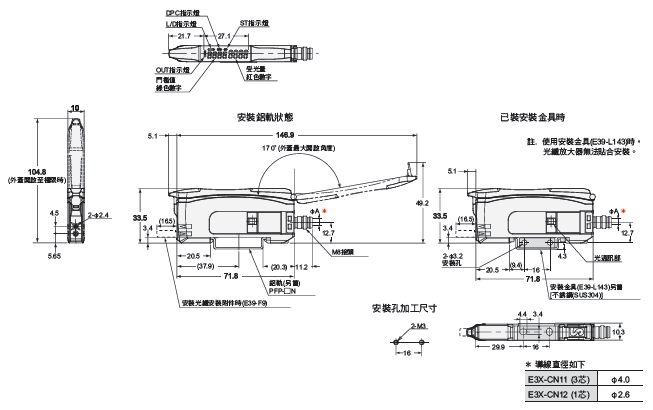

M8接頭型

E3X-HD14型

E3X-HD44型

3103_dm_3

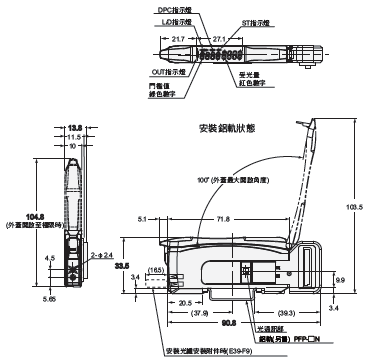

感測器通訊模組專用接頭型

E3X-HD0型

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
新世代光纖感測器產品目錄	SCEA-165-TW5 [23488KB]	2022年8月3日 20220803	新世代光纖感測器產品目錄
E3X-HD 規格說明書	- [5622KB]	2016年7月5日 20160705	E3X-HD 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
E3X-HD Data Sheet	- [5288KB]	Aug 16, 2021 20210816	E3X-HD Data Sheet
E3X-HD Catalog	E417-E1-01 [2333KB]	Sep 01, 2016 20160901	E3X-HD Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

E3X-HD

搭配僅需單一按鍵即可自動進行最佳設定的「智慧型調整功能」

追求易用性的設計，任何人都可輕鬆設定

可偵測髒污、震動、LED的劣化，並自動修正受光量/投光量

高功率輸出，即使是低反射檢測體或大型檢測體也能安定檢出 (搭載GIGARAY II)

光纖放大器

標準

CompoNet/EtherCAT 感測器通訊模組用

選購品(另售)

省配線接頭(必須使用省配線接頭型)

感測器I/O接頭(必須使用M8接頭型)

安裝金具

鋁軌

端板

額定/性能

檢測距離

螺絲型

圓柱型

扁平型

套筒型

小光點反射

高功率

狹窄視野

以不檢測背景的方式進行檢測

透明體檢測(回歸反射型)

透明體檢測(限定反射型)

耐化學藥品/耐油

耐繞曲

耐熱

區域檢測

液面高度檢測

耐真空

FPD/半導體/太陽能電池業界

中文

English

Global Edition

其他產品

E3NX-MA

E3X-SD / NA

E3X-ZV / MZV
