E3NX-FA

產品特色

檢測品質極穩定、設定更輕鬆的智慧型光纖放大器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

提升了兩大基本性能：檢測距離1.5倍；最小檢測物體約1/10倍＊

配備設定極簡便的「智慧型調整」功能，光量調整範圍進階為4萬倍，即使受光量飽和，仍可利用光量調整達到最佳化，檢測品質更穩定

採用具備清晰高辨識性的「白色畫面」顯示器

可用來確認通過時間和受光量差的「Solution Viewer」以及看得見數值的高速工件「Change Finder」功能，使用更放心

＊與E3X-HD型相較之下

種類

光纖放大器

分類	連接方式	外觀	輸出入	型號
分類	連接方式	外觀	輸出入	NPN輸出	PNP輸出

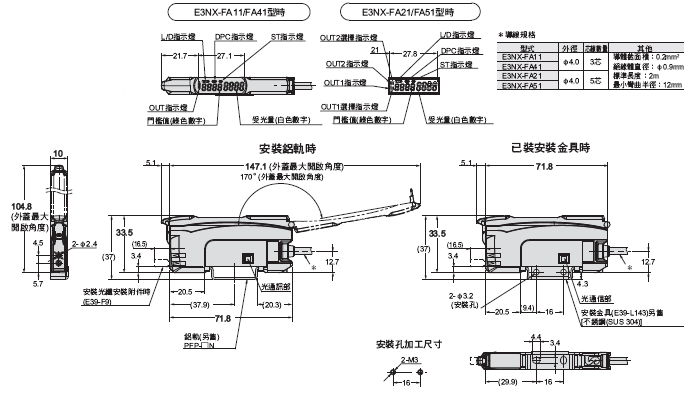

標準型	出線(2m)		1輸出	E3NX-FA11 2M	E3NX-FA41 2M

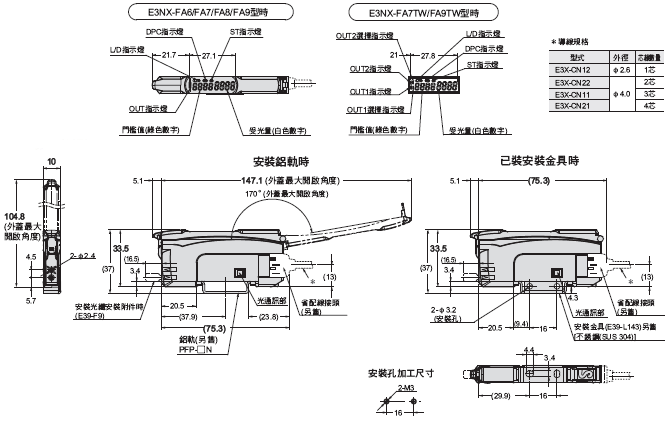

標準型	省配線接頭		1輸出	E3NX-FA6	E3NX-FA8
高機能型	出線(2m)		2輸出 + 1輸入	E3NX-FA21 2M	E3NX-FA51 2M
	省配線接頭		1輸出 + 1輸入	E3NX-FA7	E3NX-FA9
	省配線接頭		2輸出	E3NX-FA7TW	E3NX-FA9TW
	M8接頭		1輸出 + 1輸入	E3NX-FA24	E3NX-FA54
	M8接頭		2輸出	――	E3NX-FA54TW

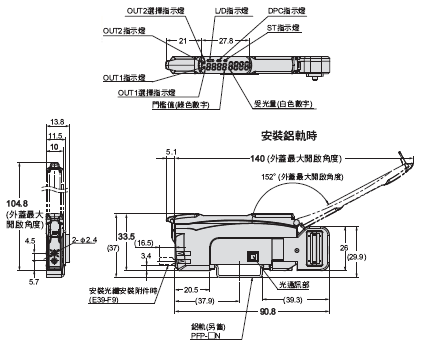

感測頭通訊模組型＊	感測器通訊模組專用接頭		――	E3NX-FA0

＊當網路連接光纖放大器時，需備有感測器通訊模組。

選購品(另售)

省配線接頭(必須使用省配線接頭型)

本產品未附光纖放大器，如有需要請另行訂購。※附防護貼紙

種類	導線長度	芯線數量	型號	適用的光纖放大器型號

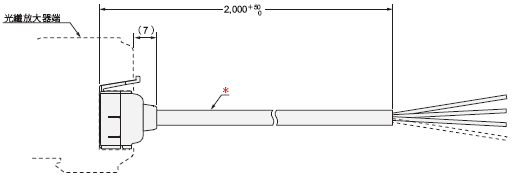

主接頭	2m	4線	E3X-CN21	E3NX-FA7 E3NX-FA7TW E3NX-FA9 E3NX-FA9TW

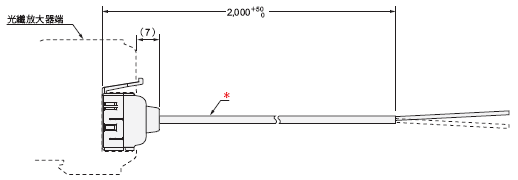

子接頭		2線	E3X-CN22	E3NX-FA7 E3NX-FA7TW E3NX-FA9 E3NX-FA9TW
主接頭		3線	E3X-CN11	E3NX-FA6 E3NX-FA8
子接頭		1線	E3X-CN12	E3NX-FA6 E3NX-FA8

感測器I/O接頭(必須使用M8接頭型)

本產品未附光纖放大器單元，如有需要請另行訂購。

尺寸	導線規格	外觀	導線種類		型號

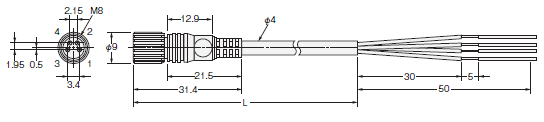

M8	標準導線	直線形	2ｍ	4線式	XS3F-M421-402-A
		直線形	5ｍ		XS3F-M421-405-A

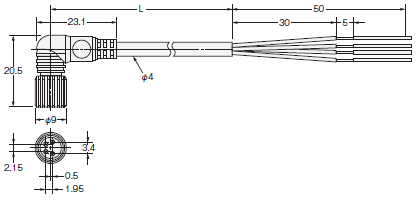

		L形	2ｍ		XS3F-M422-402-A
		L形	5ｍ		XS3F-M422-405-A

安裝金具

以下附件並未附於光纖放大器中，如有需要請另行訂購。

外觀	型號	數量

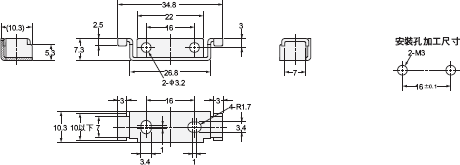

	E39-L143	1

鋁軌

以下附件並未附於光纖放大器中，如有需要請另行訂購。

種類	型號	數量
淺型/全長1m	PFP-100N	1
淺型/全長0.5m	PFP-50N
深型/全長1m	PFP-100N2

端板

附感測器通訊模組1組(2個)。

以下附件並未附於光纖放大器中，如有需要請另行訂購。

外觀	型號	數量
	PFP-M	1

保護蓋

放大器單元的保護蓋。若遺失等時請下單訂購。

形狀	型號	數量
	E39-G25 FOR E3NX-FA	1

感測器通訊模組

種類	外觀	型號
EtherCAT感測器通訊模組		E3NW-ECT
CompoNet感測器通訊模組		E3NW-CRT
CC-Link感測器通訊模組		E3NW-CCL
分散式模組＊		E3NW-DS

詳細資訊請參閱OMRON網站(https://www.omron.com.tw)。

＊所有分散式模組都可和感測器通訊模組進行連接。

EtherCAT®係為德國Beckoff公司提供授權之註冊商標，並已取得專利技術。

CompoNet為ODVA之註冊商標。 CC-Link為三菱電機的註冊商標，並由CC-Link協會進行管理。

類型		標準		高功能
NPN輸出		E3NX-FA11	E3NX-FA6	E3NX-FA21	E3NX-FA7
PNP輸出		E3NX-FA41	E3NX-FA8	E3NX-FA51	E3NX-FA9
連接方式		出線	省配線接頭	出線	省配線接頭
輸出入	輸出	1輸出		2輸出	1輸出
輸出入	外部輸入	――		1輸入	1輸入
光源(發光波長)		紅色4元素發光二極體(625nm)
電源電壓		DC10 ~ 30V 包含鏈波(p-p) 10%
消耗電力＊2		電源電壓為24V時【標準型】一般模式：840mW以下(消耗電流35mA以下)，節能功能ON：650mW以下(消耗電流27mA以下)，節能功能LO：750mW以下(消耗電流31mA以下) 【高功能類型、感測器通訊模組型】一般模式：920mW以下(消耗電流38mA以下)，節能功能ON ：680mW以下(消耗電流28mA以下)，節能功能LO：800mW以下(消耗電流33mA以下)
控制輸出		負載電源電壓：DC30V以下、開路集極輸出型負載電流：連接1 ~ 3台時需小於100mA、連接4台以上時，需小於20mA (殘留電壓負載電流低於10mA：1V以下負載電流10 ~ 100mA：2V以下關機狀態下電流：0.1mA以下)
外部輸入		――		請參考＊3
指示燈		7段顯示螢幕(副數位顯示：綠色 + 主數位顯示：白色) 顯示方向：可切換一般/反轉顯示 OUT指示燈(橘色)、L/D指示燈(橘色)、ST指示燈(藍色)、DPC指示燈(綠色) OUT選擇指示燈(橘色) (僅2輸出)
保護迴路		電源反接保護、輸出短路保護
應答時間	最快速模式(SHS) ＊4	動作、復歸：1組輸出型各30μs 2組輸出型各32μs
	高速模式(HS)	動作、復歸：各250μs
	標準模式(Stnd)	動作、復歸：各1ms
	GIGA光量模式(GIGA)	動作、復歸：各16ms
感度調整		智慧型調整【2點調整/全自動調整/定位調整/最大感度調整/功率調整/百分比調整(-99% ~ +99%)】或手動調整方式
最大連接台數		30台
防止相互干擾之台數限制	最快速模式(SHS) ＊4	0台
	高速模式(HS)	10台
	標準模式(Stnd)	10台
	GIGA光量模式(GIGA)	10台
功能	自動電源控制(APC)	有(常時有效)
	動態功率控制(DPC)	有
	定時計	可選擇定時器功能關閉/OFF延遲/ON延遲/單觸發/通斷電延遲1ms ~ 9999ms
	歸零	可顯示負值(亦可改變門檻值)
	設定復歸＊6	可選擇初始設定 (出廠時的狀態) / 使用者重置 (儲存完成的狀態)
	節能模式＊7	可選擇OFF (數位指示燈亮燈) / ECO ON (數位指示燈熄燈) / ECO LO (數位指示燈微亮)等其中一項
	記憶區切換功能	可在BANK1 ~ 4之間選擇
	功率調整設定	可在ON/OFF之間選擇
	輸出1設定	可選擇一般檢測模式或區域檢測模式
	輸出2設定	――		可選擇一般檢測模式、警報輸出模式或錯誤輸出模式	――
	外部輸入設定	――		可選擇輸入OFF、調整、功率調整、投光OFF、感測器OFF、歸零、記憶區切換功能
	遲滯幅度設定	可選擇一般設定或使用者設定。使用使用者設定時，遲滯幅度可設定為0 ~ 9999
使用環境照度		受光面照度白熾燈：20,000lx以下、太陽光：30,000lx以下
環境溫度範圍＊8		動作時：連接1 ~ 2台時：-25 ~ +55℃、連接3 ~ 10台時：-25 ~ +50℃、連接11 ~ 16台時：-25 ~ +45℃、連接17 ~ 30台時：-25 ~ +40℃ 保存時：-30 ~ +70℃ (不可結冰、結露)
環境濕度範圍		動作時、保存時：上述環境溫度範圍時, 各35 ~ 85%RH (但不可結露)
高度		2,000m以下
設置環境		污損程度3 (依據IEC60947-1)
絕緣阻抗		20MΩ min (at 500 VDC)
耐電壓		AC1,000V 50/60Hz 1min
震動(耐久性)		10 ~ 55Hz 重複振幅1.5mm X、Y、Z 各方向 2h
衝擊(耐久性)		500m/s² X、Y、Z各方向 3次
重量(包裝狀態/僅本體)		約115g/約75g	約60g/約20g	約115g/約75g	約60g/約20g
材質	外殼	聚碳酸酯(PC)
	保護蓋	聚碳酸酯(PC)
	導線	PVC
附屬品		使用說明書

類型		高功能			感測器通訊模組專用
NPN輸出		E3NX-FA7TW	E3NX-FA24	――	E3NX-FA0
PNP輸出		E3NX-FA9TW	E3NX-FA54	E3NX-FA54TW	E3NX-FA0
連接方式		省配線接頭	M8接頭		感測器通訊模組專用接頭
輸出入	輸出	2輸出	1輸出	2輸出	―― ＊1
輸出入	外部輸入	――	1輸入	――	―― ＊1
光源(發光波長)		紅色4元素發光二極體(625nm)
電源電壓		DC10 ~ 30V 包含鏈波(p-p) 10%			透過感測器通訊模組，再由接頭供電
消耗電力＊2		電源電壓為24V時【標準型】一般模式：840mW以下(消耗電流35mA以下)，節能功能ON：650mW以下(消耗電流27mA以下)，節能功能LO：750mW以下(消耗電流31mA以下) 【高功能類型、感測器通訊模組型】一般模式：920mW以下(消耗電流38mA以下)，節能功能ON ：680mW以下(消耗電流28mA以下)，節能功能LO：800mW以下(消耗電流33mA以下)
控制輸出		負載電源電壓：DC30V以下、開路集極輸出型負載電流：連接1 ~ 3台時需小於100mA、連接4台以上時，需小於20mA (殘留電壓負載電流低於10mA：1V以下負載電流10 ~ 100mA：2V以下關機狀態下電流：0.1mA以下)			――
外部輸入		――	請參考＊3	――
指示燈		7段顯示螢幕(副數位顯示：綠色 + 主數位顯示：白色) 顯示方向：可切換一般/反轉顯示 OUT指示燈(橘色)、L/D指示燈(橘色)、ST指示燈(藍色)、DPC指示燈(綠色) OUT選擇指示燈(橘色) (僅2輸出)
保護迴路		電源反接保護、輸出短路保護、輸出逆接保護			電源反接保護、輸出短路保護
應答時間	最快速模式(SHS) ＊4	動作、復歸：1組輸出型各30μs 2組輸出型各32μs
	高速模式(HS)	動作、復歸：各250μs
	標準模式(Stnd)	動作、復歸：各1ms
	GIGA光量模式(GIGA)	動作、復歸：各16ms
感度調整		智慧型調整【2點調整/全自動調整/定位調整/最大感度調整/功率調整/百分比調整(-99% ~ +99%)】或手動調整方式
最大連接台數		30台			使用E3NW-ECT時 30台＊5 使用E3NW-CRT時 16台使用E3NW-CCL時 16台
防止相互干擾之台數限制	最快速模式(SHS) ＊4	0台
	高速模式(HS)	10台
	標準模式(Stnd)	10台
	GIGA光量模式(GIGA)	10台
功能	自動電源控制(APC)	有(常時有效)
	動態功率控制(DPC)	有
	定時計	可選擇定時器功能關閉/OFF延遲/ON延遲/單觸發/通斷電延遲1ms ~ 9999ms
	歸零	可顯示負值(亦可改變門檻值)
	設定復歸＊6	可選擇初始設定 (出廠時的狀態) / 使用者重置 (儲存完成的狀態)
	節能模式＊7	可選擇OFF (數位指示燈亮燈) / ECO ON (數位指示燈熄燈) / ECO LO (數位指示燈微亮)等其中一項
	記憶區切換功能	可在BANK1 ~ 4之間選擇
	功率調整設定	可在ON/OFF之間選擇
	輸出1設定	可選擇一般檢測模式或區域檢測模式
	輸出2設定	可選擇一般檢測模式、警報輸出模式或錯誤輸出模式	――	可選擇一般檢測模式、警報輸出模式或錯誤輸出模式
	外部輸入設定	――	可選擇輸入OFF、調整、功率調整、投光OFF、感測器OFF、歸零、記憶區切換功能	――
	遲滯幅度設定	可選擇一般設定或使用者設定。使用使用者設定時，遲滯幅度可設定為0 ~ 9999
使用環境照度		受光面照度白熾燈：20,000lx以下、太陽光：30,000lx以下
環境溫度範圍＊8		動作時：連接1 ~ 2台時：-25 ~ +55℃、連接3 ~ 10台時：-25 ~ +50℃、連接11 ~ 16台時：-25 ~ +45℃、連接17 ~ 30台時：-25 ~ +40℃ 保存時：-30 ~ +70℃ (不可結冰、結露)			動作時：連接1 ~ 2台時： 0 ~ 55℃、連接3 ~ 10台時： 0 ~ 50℃、連接11 ~ 16台時： 0 ~ 45℃、連接17 ~ 30台時： 0 ~ 40℃ 保存時： -30 ~ +70℃ (但不可結冰或結露)
環境濕度範圍		動作時、保存時：上述環境溫度範圍時, 各35 ~ 85%RH (但不可結露)
高度		2,000m以下
設置環境		污損程度3 (依據IEC60947-1)
絕緣阻抗		20MΩ min (at 500 VDC)
耐電壓		AC1,000V 50/60Hz 1min
震動(耐久性)		10 ~ 55Hz 重複振幅1.5mm X、Y、Z 各方向 2h
衝擊(耐久性)		500m/s² X、Y、Z各方向 3次			150m/s² X、Y、Z各方向 3次
重量(包裝狀態/僅本體)		約60g/約20g	約65g/約25g
材質	外殼	聚碳酸酯(PC)
	保護蓋	聚碳酸酯(PC)
	導線	PVC
附屬品		使用說明書

＊1. 2組感測器輸出通過網路後，分配於PLC。
藉由PLC經由網路的操作，即可進行各種設定變更並讀出檢測值。
＊2. 電源電壓為10 ~ 30V時

【標準型】
一般模式：990mW以下(電源電壓為30V時消耗電流33mA以下/電源電壓為10V時消耗電流65mA以下)
節能功能ON：780mW以下(電源電壓為30V時消耗電流26mA以下/電源電壓為10V時消耗電流42mA以下)
節能功能LO：840mW以下(電源電壓為30V時消耗電流28mA以下/電源電壓為10V時消耗電流45mA以下)

【高功能機種】
一般模式：1,020mW以下(電源電壓為30V時消耗電流34mA以下/電源電壓為10V時消耗電流67mA以下)
節能功能ON：810mW以下(電源電壓為30V時消耗電流27mA以下/電源電壓為10V時消耗電流44mA以下)
節能功能LO：870mW以下(電源電壓為30V時消耗電流29mA以下/電源電壓為10V時消耗電流48mA以下)

＊3. 相關輸入規格如下：

	有接點輸入(繼電器、開關)	無接點輸入(電晶體)	輸入時間＊3-1
NPN類型	ON狀態：將0V短路(流出電流：1mA以下) OFF狀態：開路或將Vcc短路	ON狀態：1.5V以下(流出電流：1mA以下) OFF狀態：Vcc-1.5V ~ Vcc (電流外漏：0.1mA以下)	ON：9ms以上 OFF：20ms以上
PNP類型	ON狀態：將Vcc短路(吸入電流：3mA以下) OFF狀態：開路或將0V短路	ON狀態：Vcc-1.5V ~ Vcc (吸入電流：小於3mA) OFF狀態：1.5V以下(電流外漏：0.1mA以下)	ON：9ms以上 OFF：20ms以上

＊3-1.僅限使用外部輸入選擇調整或功率調整時，將ON/OFF均設為25ms以上。
＊4. 選擇最快速模式作為檢測功能時，通訊功能、防止相互干擾功能將被關閉。
＊5. 僅限連接OMRON製NJ系列條件下。
＊6. 記憶區(BANK)不會因為使用者復歸的動作而復歸、或是因使用者儲存的動作而儲存。
＊7. 自2014年7月以後的生產批次追加節能功能LO。
＊8. 連接台數若超過11台時，環境溫度範圍不到50℃。

檢測距離

螺絲型

檢測方式	檢測方向	尺寸	型號	檢測距離(mm)
檢測方式	檢測方向	尺寸	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	直角型	M4	E32-T11N 2M	3,000	1,500	1,050	280
	直角型		E32-LT11N 2M	4,000 ＊1	4,000 ＊1	3,450	920
	直線		E32-T11R 2M	3,000	1,500	1,050	280
			E32-LT11 2M	4,000 ＊1	4,000 ＊1	4,000 ＊1	1,080
			E32-LT11R 2M	4,000 ＊1	4,000 ＊1	3,450	920
反射型	直角型	M3	E32-C31N 2M	160	75	69	14
		M3	E32-C21N 2M	440	190	130	39
		M4	E32-D21N 2M	1,260	520	360	100
		M6	E32-C11N 2M	1,170	520	480	100
		M6	E32-LD11N 2M	1,260	520	360	100
	直線	M3	E32-D21R 2M	210	90	60	16
			E32-C31 2M	490	220	150	44
			E32-C31M 1M	490	220	150	44
		M4	E32-D211R 2M	210	90	60	16
		M6	E32-D11R 2M	1,260	520	360	100
			E32-CC200 2M	2,100	900	600	180
			E32-LD11 2M	1,290	540	370	110
			E32-LD11R 2M	1,260	520	360	100

＊1. 光纖長度為單側2m，因此檢測距離為4,000mm。

圓柱型

檢測方式	尺寸	檢測方向	型號	檢測距離(mm)
檢測方式	尺寸	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
透過	φ1	俯視	E32-T223R 2M	670	370	220	60
	φ1.5		E32-T22B 2M	1,020	600	330	90
	φ3		E32-T12R 2M	3,000	1,500	1,050	280
	φ3	側視	E32-T14LR 2M	1,120	670	390	100
反射	φ1.5	俯視	E32-D22B 2M	210	90	60	16
	φ1.5+φ0.5		E32-D43M 1M	42	18	12	4
	φ3		E32-D22R 2M	210	90	60	16
			E32-D221B 2M	450	210	130	40
			E32-D32L 2M	1,050	450	300	90
	φ3+φ0.8		E32-D33 2M	100	45	30	8

扁平型

檢測方式	檢測方向	型號	檢測距離(mm)
檢測方式	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	俯視	E32-T15XR 2M	3,000	1,500	1,050	280
	側視	E32-T15YR 2M	1,120	670	390	100
	平視	E32-T15ZR 2M	1,120	670	390	100
反射型	俯視	E32-D15XR 2M	1,260	520	360	100
	側視	E32-D15YR 2M	300	150	78	24
	平視	E32-D15ZR 2M	300	150	78	24

套筒型

檢測方式	檢測方向	型號	檢測距離(mm)
檢測方式	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	側視	E32-T24R 2M	250	150	75	20
	側視	E32-T24E 2M	670	370	220	60
	俯視	E32-T33 1M	220	130	75	20
		E32-T21-S1 2M	760	450	250	68
		E32-TC200BR 2M	3,000	1,500	1,050	280
反射型	側視	E32-D24R 2M	100	45	30	8
	側視	E32-D24-S2 2M	180	79	67	14
	俯視	E32-D43M 1M	42	18	12	4
		E32-D331 2M	21	9	6	2
		E32-D33 2M	100	45	30	8
		E32-D32-S1 0.5M	94	40	27	7
		E32-D31-S1 0.5M	94	40	27	7
		E32-DC200F4R 2M	210	90	60	16
		E32-D22-S1 2M	370	160	100	30
		E32-D21-S3 2M	370	160	100	30
		E32-DC200BR 2M	1,260	520	360	100
		E32-D25-S3 2M	370	160	100	30

小光點反射

種類	光點直徑	中心距離(mm)	型號	檢測距離(mm)
種類	光點直徑	中心距離(mm)	型號	GIGA模式	標準模式	高速模式	最快速模式
可變光點	φ0.1～0.6	6～15	E32-C42 1M+E39-F3A	檢測距離為6 ~ 15mm時，光點直徑為φ0.1 ~ 0.6mm
可變光點	φ0.3～1.6	10～30	E32-C42 1M+E39-F17	檢測距離為10 ~ 30mm時，光點直徑為φ0.3 ~ 1.6mm
平行光	φ4	0～20	E32-C31 2M+E39-F3C	檢測距離為0 ~ 20mm時，光點直徑為φ4mm以下
平行光	φ4	0～20	E32-C31N 2M+E39-F3C	檢測距離為0 ~ 20mm時，光點直徑為φ4mm以下
一體型	φ0.1	5	E32-C42S 1M	檢測距離為5mm時，光點直徑為φ0.1mm
一體型	φ6	50	E32-L15 2M	檢測距離為50mm時，光點直徑為φ6mm
小光點	φ0.1	7	E32-C41 1M+E39-F3A-5	檢測距離為7mm時，光點直徑為φ0.1mm
	φ0.5		E32-C31 2M+E39-F3A-5	檢測距離為7mm時，光點直徑為φ0.5mm
	φ0.5		E32-C31N 2M+E39-F3A-5	檢測距離為7mm時，光點直徑為φ0.5mm
	φ0.2	17	E32-C41 1M+E39-F3B	檢測距離為17mm時，光點直徑為φ0.2mm
	φ0.5		E32-C31 2M+E39-F3B	檢測距離為17mm時，光點直徑為φ0.5mm
	φ0.5		E32-C31N 2M+E39-F3B	檢測距離為17mm時，光點直徑為φ0.5mm
	φ3	50	E32-CC200 2M+E39-F18	檢測距離為50mm時，光點直徑為φ3mm
	φ3	50	E32-C11N 2M+E39-F18	檢測距離為50mm時，光點直徑為φ3mm

高功率

種類	檢測方向	開口角度	型號	檢測距離(mm)
種類	檢測方向	開口角度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型一體型	直角型	15°	E32-LT11N 2M	4,000 ＊2	4,000 ＊2	3,450	920
	俯視	10°	E32-T17L 10M	20,000 ＊1	20,000 ＊1	20,000 ＊1	8,000
		15°	E32-LT11 2M	4,000 ＊2	4,000 ＊2	4,000 ＊2	1,080
		15°	E32-LT11R 2M	4,000 ＊2	4,000 ＊2	3,450	920
	側視	30°	E32-T14 2M	4,000 ＊2	4,000 ＊2	4,000 ＊2	1,800
對照型鏡頭安裝	直角型	12°	E32-T11N 2M+E39-F1	4,000 ＊2	4,000 ＊2	4,000 ＊2	2,000
	直角型	6°	E32-T11N 2M+E39-F16	4,000 ＊2	4,000 ＊2	4,000 ＊2	3,600
	俯視	12°	E32-T11R 2M+E39-F1	4,000 ＊2	4,000 ＊2	4,000 ＊2	2,000
	俯視	6°	E32-T11R 2M+E39-F16	4,000 ＊2	4,000 ＊2	4,000 ＊2	3,600
	側視	60°	E32-T11R 2M+E39-F2	2,170	1,200	750	200
	俯視	12°	E32-T11 2M+E39-F1	4,000 ＊2	4,000 ＊2	4,000 ＊2	1,860
	俯視	6°	E32-T11 2M+E39-F16	4,000 ＊2	4,000 ＊2	4,000 ＊2	4,000 ＊2
	側視	60°	E32-T11 2M+E39-F2	3,450	1,980	1,290	320
	俯視	12°	E32-T51R 2M+E39-F1	4,000 ＊2	4,000 ＊2	4,000 ＊2	1,500
	俯視	6°	E32-T51R 2M+E39-F16	4,000 ＊2	4,000 ＊2	4,000 ＊2	4,000 ＊2
	側視	60°	E32-T51R 2M+E39-F2	2,100	1,080	750	200
	俯視	12°	E32-T81R-S 2M+E39-F1	4,000 ＊2	4,000 ＊2	4,000 ＊2	1,000
	俯視	6°	E32-T81R-S 2M+E39-F16	4,000 ＊2	4,000 ＊2	4,000 ＊2	1,800
	側視	60°	E32-T81R-S 2M+E39-F2	1,500	820	540	140
	俯視	12°	E32-T61-S 2M+E39-F1	4,000 ＊2	4,000 ＊2	4,000 ＊2	1,800
	俯視	6°	E32-T61-S 2M+E39-F16	4,000 ＊2	4,000 ＊2	4,000 ＊2	3,100
	側視	60°	E32-T61-S 2M+E39-F2	2,520	1,350	900	240
	俯視	12°	E32-T51 2M+E39-F1-33	4,000 ＊2	4,000 ＊2	3,450	1,400
	俯視	6°	E32-T51 2M+E39-F16	4,000 ＊2	4,000 ＊2	4,000 ＊2	4,000 ＊2
反射型一體型	俯視	4°	E32-D16 2M	40 ~ 4,200	40～2,100	40～1,350	40 ~ 720

＊1. 光纖長度為單側10m，因此檢測距離為20,000mm。
＊2. 光纖長度為單側2m，因此檢測距離為4,000mm。

狹窄視野

檢測方式	檢測方向	開口角度	型號	檢測距離(mm)
檢測方式	檢測方向	開口角度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	側視	1.5°	E32-A03 2M	4,000 ＊1	2,670	1,800	500
		1.5°	E32-A03-1 2M	4,000 ＊1	2,670	1,800	500
		3.4°	E32-A04 2M	1,920	1,020	670	200
		4°	E32-T24SR 2M	4,000 ＊1	3,300	2,190	580
			E32-T24S 2M	4,000 ＊1	3,900	2,610	700
			E32-T22S 2M	4,000 ＊1	4,000 ＊1	3,750	1,000

＊1. 光纖長度為單側2m，因此檢測距離為4,000mm。

背景消除的方式進行檢測

檢測方式	檢測方向	型號	檢測距離(mm)
檢測方式	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
限定反射型	平視	E32-L16-N 2M	0～15			0～12
	平視	E32-L24S 2M	0～4
	側視	E32-L25L 2M	5.4～9(中心7.2)

透明體檢測(回歸反射型)

檢測方式	特長	尺寸	型號	檢測距離(mm)
檢測方式	特長	尺寸	型號	GIGA模式	標準模式	高速模式	最快速模式
回歸反射型	薄膜檢測	M3	E32-C31 2M+ E39-F3R+E39-RP37	370		300	-
	角型	――	E32-R16 5M	150～1,500
	螺絲型	M6	E32-R21 2M	10～370			10～250
	螺帽型	M6	E32-LR11NP 2M+ E39-RP1	2,020	1,800	1,500	550

透明體檢測(限定反射型)

檢測方式	特長	檢測方向	型號	檢測距離(mm)
檢測方式	特長	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
限定反射型	小型	平視	E32-L24S 2M	0～4
	標準		E32-L16-N 2M	0～15			0～12
	玻璃基板對位70℃		E32-A08 2M	10～20			-
	標準/長距離		E32-A12 2M	12～30			-
	側視型	側視	E32-L25L 2M	5.4～9(中心7.2)
	玻璃基板定位70℃	俯視	E32-A09 2M	15～38			-

耐化學藥品/耐油

檢測方式	種類	檢測方向	型號	檢測距離(mm)
檢測方式	種類	檢測方向	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	耐油	直角型	E32-T11NF 2M	4,000 ＊1	4,000 ＊1	4,000 ＊1	2,200
	耐化學藥品/耐油	俯視	E32-T12F 2M	4,000 ＊1	4,000 ＊1	4,000 ＊1	1,600
		俯視	E32-T11F 2M	4,000 ＊1	4,000 ＊1	3,900	1,000
		側視	E32-T14F 2M	2,100	1,200	750	200
	耐化學藥品/耐油150℃	俯視	E32-T51F 2M	4,000 ＊1	4,000 ＊1	2,700	700
反射型	半導體：洗淨、顯像、蝕刻60℃	俯視	E32-L11FP 5M	與鏡頭前端的距離為8 ~ 20mm (建議檢測距離：11mm) 與安裝孔中心點A的距離為19 ~ 31mm (建議檢測距離：22mm)
	半導體：剝離85℃		E32-L11FS 5M	與鏡頭前端的距離為8 ~ 20mm (建議檢測距離：11mm) 與安裝孔中心點A的距離為32 ~ 44mm (建議檢測距離：35mm)
	耐化學藥品/耐油		E32-D12F 2M	- ＊2	280	190	60
	僅導線耐化學藥品		E32-D11U 2M	1,260	520	360	100

＊1. 光纖長度為單側2m，因此檢測距離為4,000mm。
＊2. 無檢測物體時，仍然能夠將光線反射至氟樹脂並且進入入光狀態。

耐繞曲

檢測方式	尺寸	型號	檢測距離(mm)
檢測方式	尺寸	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	φ1.5	E32-T22B 2M	1,020	600	330	90
	M3	E32-T21 2M	1,020	600	330	90
	M4	E32-T11 2M	3,750	2,020	1,350	360
	角型	E32-T25XB 2M	750	450	250	70
反射型	φ1.5	E32-D22B 2M	210	90	60	16
	M3	E32-D21 2M	210	90	60	16
	φ3	E32-D221B 2M	450	210	130	40
	M4	E32-D21B 2M	450	210	130	40
	M6	E32-D11 2M	1,260	520	360	100
	角型	E32-D25XB 2M	360	150	90	30

耐熱

檢測方式	耐熱溫度	型號	檢測距離(mm)
檢測方式	耐熱溫度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	100℃	E32-T51R 2M	2,400	1,200	840	225
	150℃	E32-T51 2M	4,000 ＊1	2,250	1,500	400
	200℃	E32-T81R-S 2M	1,500	820	540	140
	350℃	E32-T61-S 2M	2,520	1,350	900	240
反射型	100℃	E32-D51R 2M	1,000	420	280	80
	150℃	E32-D51 2M	1,680	670	480	144
	200℃	E32-D81R-S 2M	630	270	180	54
	300℃	E32-A08H2 2M	10～20			-
	300℃	E32-A09H2 2M	20～30(中心25)			-
	350℃	E32-D611-S 2M	630	270	180	54
	350℃	E32-D61-S 2M	630	270	180	54
	400℃	E32-D73-S 2M	420	180	120	36

＊1. 光纖長度為單側2m，因此檢測距離為4,000mm。

區域檢測

檢測方式	類型	檢測幅度	型號	檢測距離(mm)
檢測方式	類型	檢測幅度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	區域	11mm	E32-T16PR 2M	4,000 ＊1	2,550	1,680	440
		11mm	E32-T16JR 2M	4,000 ＊1	2,250	1,440	380
		30mm	E32-T16WR 2M	4,000 ＊1	3,900	2,550	680
反射型	排列	11mm	E32-D36P1 2M	1,050	450	300	90

＊1. 光纖長度為單側2m，因此檢測距離為4,000mm。

液面高度檢測

檢測方式	類型	特長	型號	檢測距離(mm)
檢測方式	類型	特長	型號	GIGA模式	標準模式	高速模式	最快速模式
管路安裝	φ3.2/6.4/9.5	安定殘量檢測	E32-A01 5M	適用管路：φ3.2/6.4/9.5的透明管路、建議厚度為1mm
	φ8～10	使用於複數連裝	E32-L25T 2M	適用管路：φ8 ~ 10mm的透明管路、建議厚度為1mm
	無限制	大型管路	E32-D36T 5M	適用管路：透明管路、無直徑限制
接液 (耐熱200℃)	――	――	E32-D82F1 4M	接液型

耐真空

檢測方式	耐熱溫度	型號	檢測距離(mm)
檢測方式	耐熱溫度	型號	GIGA模式	標準模式	高速模式	最快速模式
對照型	120℃	E32-T51V 1M	1,080	600	390	100
	120℃	E32-T51V 1M+E39-F1V	2,000 ＊1	2,000 ＊1	2,000 ＊1	520
	200℃	E32-T84SV 1M	2,000 ＊1	1,420	960	260

＊1. 光纖長度為單側1m，因此檢測距離為2,000mm。

FPD/半導體/太陽能電池業界

檢測方式	應用	環境溫度	型號	檢測距離(mm)
檢測方式	應用	環境溫度	型號	GIGA模式	標準模式	高速模式	最快速模式
限定反射型	玻璃有無檢測	70℃	E32-L16-N 2M	0～15			0～12
	玻璃基板對位	70℃	E32-A08 2M	10～20			-
		300℃	E32-A08H2 3M	10～20			-
		70℃	E32-A12 2M	12～30			-
	玻璃基板定位	70℃	E32-A09 2M	15～38			-
	玻璃基板定位	300℃	E32-A09H2 2M	20～30(中心25)			-
	WET製程(洗淨、顯像、蝕刻)	60℃	E32-L11FP 5M	與鏡頭前端的距離為8 ~ 20mm (建議檢測距離：11mm) 與安裝孔中心點A的距離為19 ~ 31mm (建議檢測距離：22mm)
	WET製程(剝離)	85℃	E32-L11FS 5M	與鏡頭前端的距離為8 ~ 20mm (建議檢測距離：11mm) 與安裝孔中心點A的距離為32 ~ 44mm (建議檢測距離：35mm)
對照型	晶圓定位	70℃	E32-A03 2M	4,000 ＊1	2,670	1,800	500
			E32-A03-1 2M	4,000 ＊1	2,670	1,800	500
			E32-A04 2M	1,920	1,020	670	200
			E32-T24SR 2M	4,000 ＊1	3,300	2,190	580
			E32-T24S 2M	4,000 ＊1	3,900	2,610	700

＊1. 光纖長度為單側2m，因此檢測距離為4,000mm。

（單位：mm）

光纖放大器

出線型

E3NX-FA11型

E3NX-FA21型

E3NX-FA41型

E3NX-FA51型

省配線接頭型

E3NX-FA6型

E3NX-FA7型

E3NX-FA7TW型

E3NX-FA8型

E3NX-FA9型

E3NX-FA9TW型

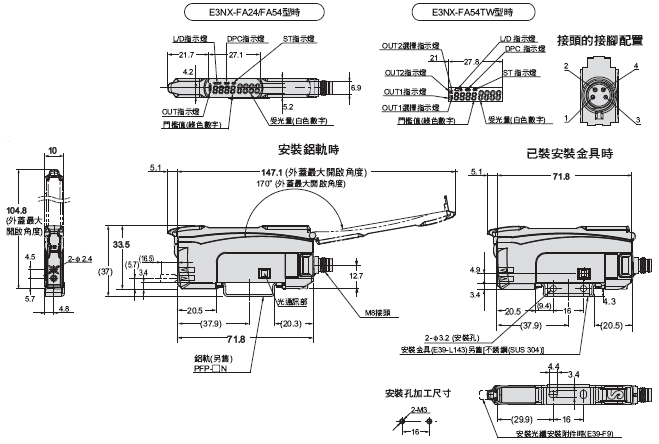

M8接頭型

E3NX-FA24型

E3NX-FA54型

E3NX-FA54TW型

感測器通訊模組專用接頭型

E3NX-FA0型

3161_dm_4

選購品(另售)

省配線接頭

主接頭

E3X-CN11型

E3X-CN21型

E3X-CN11型：導線φ4/3芯/標準2m(導體截面積：0.2mm²（AWG24）/絕緣體直徑：φ1.1mm

E3X-CN21型：導線φ4/4芯/標準2m(導體截面積：0.2mm²（AWG24）/絕緣體直徑：φ1.1mm

子接頭

E3X-CN12型

E3X-CN22型

E3X-CN12型：導線φ2.6/1芯/標準2m(導體截面積：0.2mm²（AWG24）/絕緣體直徑：φ1.1mm

E3X-CN22型：導線φ 4/2芯/標準2m(導體截面積：0.2mm²（AWG24）/絕緣體直徑：φ1.1mm

感測器I/O接頭

直線形

XS3F-M421-40[]-A型

L形

XS3F-M422-40[]-A型

安裝金具

E39-L143型

材質：不鏽鋼(SUS304）

鋁軌

PFP-100N型

PFP-50N型

材質：鋁

PFP-100N2型

材質：鋁

端板

PFP-M型

材質：鐵、鍍鋅

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
新世代光纖感測器產品目錄	SCEA-165-TW5 [23488KB]	2022年8月3日 20220803	新世代光纖感測器產品目錄
E3NX-FA 規格說明書	- [5692KB]	2022年8月3日 20220803	E3NX-FA 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
E3NX-FA Data Sheet	- [5668KB]	Jul 01, 2021 20210701	E3NX-FA Data Sheet
E3NX-FA Catalog	E426-E1-06 [2897KB]	Apr 01, 2020 20200401	E3NX-FA Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

E3NX-FA

提升了兩大基本性能：檢測距離1.5倍；最小檢測物體約1/10倍＊

配備設定極簡便的「智慧型調整」功能，光量調整範圍進階為4萬倍，即使受光量飽和，仍可利用光量調整達到最佳化，檢測品質更穩定

採用具備清晰高辨識性的「白色畫面」顯示器

可用來確認通過時間和受光量差的「Solution Viewer」以及看得見數值的高速工件「Change Finder」功能，使用更放心

種類

選購品(另售)

省配線接頭(必須使用省配線接頭型)

感測器I/O接頭(必須使用M8接頭型)

安裝金具

鋁軌

端板

保護蓋

相關產品

感測器通訊模組

檢測距離

螺絲型

圓柱型

扁平型

套筒型

小光點反射

高功率

狹窄視野

背景消除的方式進行檢測

透明體檢測(回歸反射型)

透明體檢測(限定反射型)

耐化學藥品/耐油

耐繞曲

耐熱

區域檢測

液面高度檢測

耐真空

FPD/半導體/太陽能電池業界

光纖放大器

出線型

省配線接頭型

M8接頭型

感測器通訊模組專用接頭型

選購品(另售)

省配線接頭

子接頭

感測器I/O接頭

安裝金具

鋁軌

端板

中文

English

Global Edition

其他產品

E3NX-MA

E3X-ZD

E3X-SD / NA
