E39-L93[] / L150 / L151 / L98

E39-L93[] / L150 / L151 / L98

產品特色
可依用途簡易進行調整。豐富的多樣性
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

可輕易安裝於鋁質框架及鋁軌上，調整亦十分簡單

更耐用的保護蓋金具，可確實對感測器提供保護

外觀 名稱 型號 適用型號
E3Z E39-R1 E39-R3
430_lu_1_1
 感測器調整器
＊1		 水平安裝
彈性型		 E39-L93FH ● ●＊2 ●
430_lu_1_2
 垂直安裝
彈性型		 E39-L93FV ● ●＊2 ●
430_lu_1_3
 水平安裝
固定類型		 E39-L93H ● ●＊2 ●
430_lu_1_4
 垂直安裝
固定類型		 E39-L93V ● ●＊2 ●
430_lu_1_5
 XY附關節機軸 E39-L93XY ―― ―― ――
430_lu_1_6
 感測器調整器＊1 E39-L150 ● ―― ●
430_lu_1_7
 E39-L151 ● ―― ●
430_lu_1_8
 E39-L93[]型專用
E39-R1型安裝附件		 E39-L96 ―― ● ――
430_lu_1_9
 垂直型專用保護蓋金具 E39-L98 ● ―― ――

＊1. 感測器調整器包裝內未附感測器。請依實際用途，購買適合之感測器。
＊2. 使用E39-L96型即可安裝。

無此商品的額定／性能相關資訊。

（單位：mm）

未指定尺寸公差：公差等級 IT16

E39-L98型

E39-L93[] / L150 / L151 / L98 外觀尺寸 2

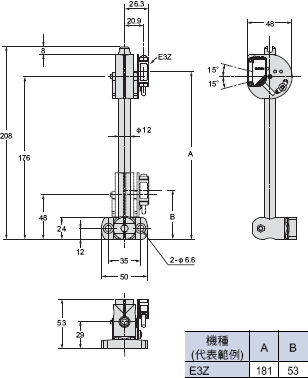

E39-L93FH型

E39-L93[] / L150 / L151 / L98 外觀尺寸 3

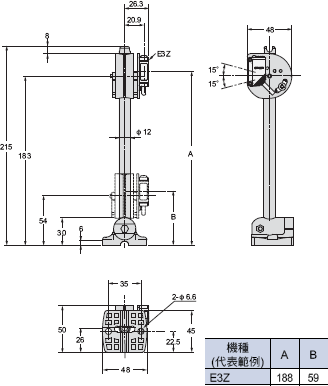

E39-L93FV型

E39-L93[] / L150 / L151 / L98 外觀尺寸 4

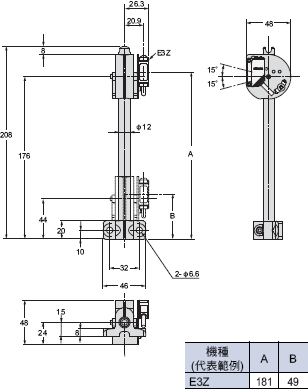

E39-L93H型

E39-L93[] / L150 / L151 / L98 外觀尺寸 5

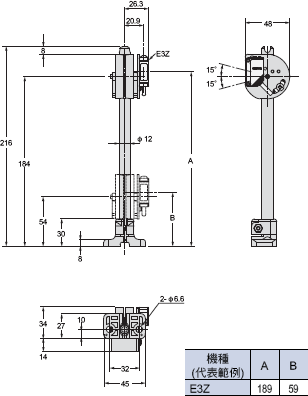

E39-L93V型

E39-L93[] / L150 / L151 / L98 外觀尺寸 6

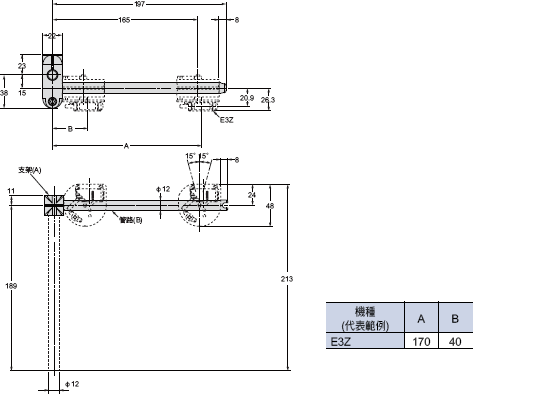

E39-L93XY型

E39-L93[] / L150 / L151 / L98 外觀尺寸 7

註. E39-L93XY僅附關節專用支架(A)和管路(B)各1個，
以及內六角螺絲、螺帽各2個，單體無法安裝感測器，使用時需特別注意。

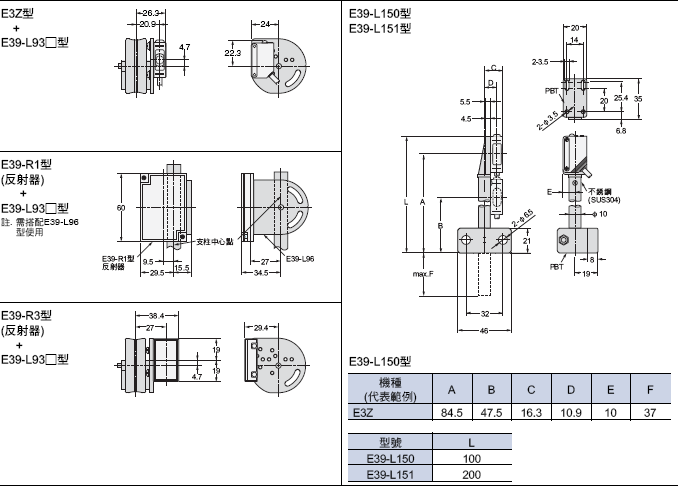

E3Z + E39-L93[]型

430_dm_7

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
E39-L/E39-S/E39-R 規格說明書 -
[7178KB] 		2022年8月2日
20220802
 E39-L/E39-S/E39-R 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
E39-L93[]/L150/L151/L98 Data Sheet -
[637KB] 		Oct 09, 2014
20141009
 E39-L93[]/L150/L151/L98 Data Sheet
