• 採用6顆LED燈
• 可選擇顯示速度
(低速/高速)
(低速/高速)

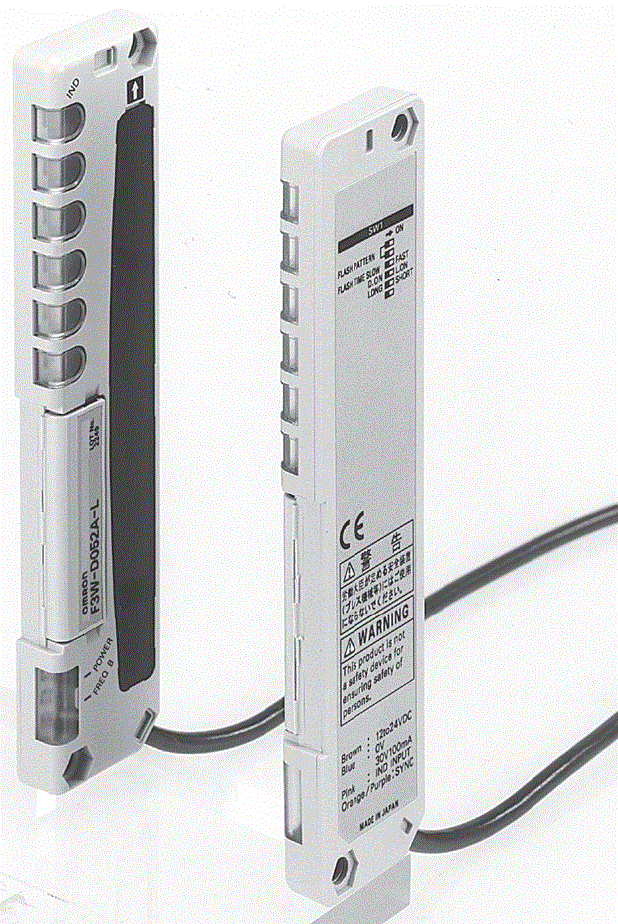

F3W-D
產品特色
小型，強力抗干擾性，最適合用來揀選各種零組件
檢測距離3m

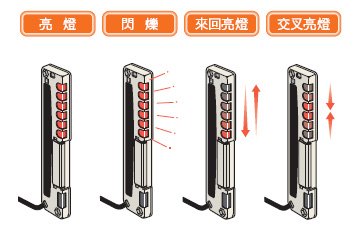

可依個人喜好選擇指示燈模式(亮燈/閃爍/來回亮燈/交叉亮燈)
可外接外接式區域指示燈
指示燈(M22N系列等)直接外接區域感測器後，即可安裝於容易 看見的場所。
註. 使用前請確認電源電壓。
M22型系列的詳情請參閱「A22N/M22N/A30N資料表」
（型錄編號：SGFS-338-TW5）。
本體
| 檢測方式 | 形狀 | 連接方式 (導線長度) |
檢測距離 | 光軸 | 檢測幅度(mm) | 輸出型號 | 外接式 指示燈 |
型號 | |
|---|---|---|---|---|---|---|---|---|---|
| 間距 | 數量 | ||||||||
| 對照型 |
 |
出線型 (5m) |
3m (紅外線) |
25mm | 5 | 100 | NPN 開路集極 |
―― | F3W-D052A ＊1 |
| 可 | F3W-D052AP ＊1 |
||||||||
| 接頭中繼型 (2m) |
―― | F3W-D052B ＊1、2 |
|||||||
| 可 | F3W-D052BP ＊1、2 |
||||||||
＊1. 另備有PNP型產品。型號標示方法為出線型請將「A」更改為「C」，接頭中繼型為「B」改為「D」。
(範例：F3W-D052C型)
＊2. 適用之連接線為XS2F-D521-[]G0型。但導線顏色各有不同，請特別注意。➜請參閱感測器I/O接頭型之相關說明頁面
＊2. 適用之連接線為XS2F-D521-[]G0型。但導線顏色各有不同，請特別注意。➜請參閱感測器I/O接頭型之相關說明頁面
選購品(另售)
安裝金具
| 形狀 | 型號 | 數量 | 備註 |
|---|---|---|---|
 |
F39-L10 |
2個 1組 |
L型安裝金具 |
 |
F39-L11 |
2個 1組 |
水平型安裝金具 ※附安裝螺絲 |
保護金具
| 形狀 | 型號 | 數量 |
|---|---|---|
 |
F39-L12 |
投光器專用 受光器專用 各1個 ※附安裝螺絲 |
Y型接頭 插頭/插座(兩側接頭)
| 形狀 | 全長 | 型號 | 數量 |
|---|---|---|---|
 |
2m | XS2R-D526-S001-2 | 1個 |
| 5m | XS2R-D526-S001-5 | 1個 |
Y型接頭 插頭/插座 無導線
| 形狀 | 型號 | 數量 | 備註 |
|---|---|---|---|
 |
XS2R-D526-S003 |
1個 | 連接導線 ・兩側接頭XS2W型系列 ・單邊接頭XS2F型系列4芯型 |
感測器I/O接頭
（必須使用接頭中繼型）並未附於感測器，請務必另行訂購。
| 尺寸 | 種類 | 形狀 | 導線長度 | 型號 | |
|---|---|---|---|---|---|
| M12 | 單邊接頭 | 直線形 |  |
2m | XS2F-D521-DG0-A |
| 5m | XS2F-D521-GG0-A | ||||
| L形 |  |
2m | XS2F-D522-DG0-A | ||
| 5m | XS2F-D522-GG0-A | ||||
註1. 各型號附1條導線。1組區域感測器，合計須有2條導線，用於投光器／受光器。
2. 亦備有兩側接頭型。詳細資訊，請洽詢本公司。
3. 詳細資訊➜請參閱本公司官網（https://www.omron.com.tw）的「感測器I/O接頭／感測控制器」
額定/性能
| 檢測方式 | 對照型 | ||
|---|---|---|---|
| 型號 | F3W-D052A(P)＊1 | F3W-D052B(P)＊1 | |
| 檢測距離 | 3m (LONG模式：1～3m、SHORT模式：0.05～1m 開關切換)※出貨時為SHORT模式 | ||
| 光軸間距 | 25mm | ||
| 光軸數 | 5光軸 | ||
| 檢測幅度 | 100mm | ||
| 標準檢測物體 | φ35mm以上不透明體 | ||
| 光源(發光波長) | 紅外線發光二極體(860nm) | ||
| 電源電壓 | DC12～24V±10% 漣波(p-p) 10%以下 | ||
| 消耗電力 | 投光器：0.6W以下、受光器：0.7W以下 | ||
| 控制輸出 | 負載電源電壓DC30V以下、負載電流100mA以下(殘留電壓1V以下) NPN開路集極輸出 入光時ON/遮光時ON 切換開關 |
||
| 區域指示輸入 | 採用有接點或無接點輸入之開路集極方式 亮燈輸入電壓：0～2V 熄燈輸入電壓：開路(電流外漏0.1mA以下) |
||
| 保護迴路 | 電源反接保護、輸出短路保護、防止相互干擾功能(頻率切換開關方式) | ||
| 應答時間 | 動作、復歸：各10ms以下 | ||
|
指 示 燈 |
受光器 | 動作指示燈(橘色)、穩定入光指示燈(綠色)、區域指示燈(橘色) 6顆、直接連接型為傳送指示燈(橘色)＊2 | |
| 投光器 | 電源指示燈(綠色)、不同頻率指示燈(綠色)、區域指示燈(橘色) 6顆、直接連接型為傳送指示燈(橘色)＊2 | ||
| 環境溫度範圍 | 動作時：-10～+55℃、保存時：-25～+70℃ (不可結冰結露) | ||
| 環境濕度範圍 | 動作時、保存時：各35～85%RH (不可結露) | ||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | ||
| 耐電壓 | AC1,000V 50/60Hz 1min | ||
| 震動(耐久性) | 10～50H z 重複振幅1.5mm X、Y、Z各方向 2h | ||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 3次 | ||
| 保護構造 | 符合IEC規範IP62 (操作保護蓋關閉狀態下) | ||
| 連接方式 | 出線型(標準導線長度5m)＊3 | 接頭中繼型(標準導線長度2m)＊3 (M12、5極接頭) | |
| 重量(包裝狀態) | 約360g | 約230g | |
| 材質 | 外殼・ 顯示窗 |
ABS | |
| 鏡頭區 | 壓克力 | ||
| 操作保護蓋 | 尼龍(PA6) | ||
| 附屬品 | 使用說明書 | ||
| 型號 | F3W-D052AP、F3W-D052BP |
| 連接方式 | 出線(標準導線長度300mm) |
| 電氣規格 | 輸出電流：50mA以下 輸出電壓：感測器電源電壓固定 |
＊3. 本產品備有下列幾種導線長度。
F3W-D052A型(P)：2m、7m
F3W-D052B型：1m、3.5m
（單位：mm）
本體
F3W-D型

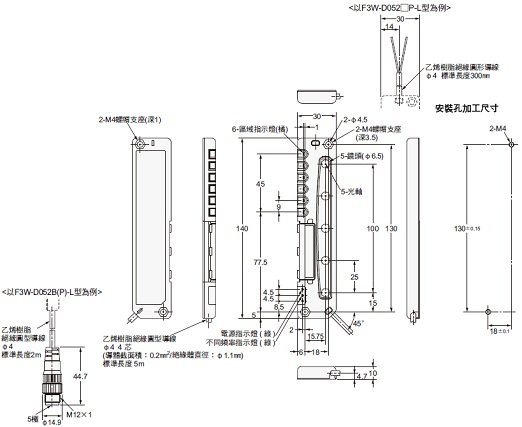

投光器
F3W-D052A (P) -L型
F3W-D052B (P) -L型

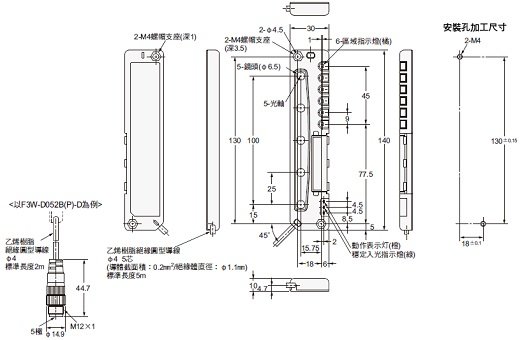

受光器
F3W-D052A (P) -D型
F3W-D052B (P) -D型
選購品(另售)

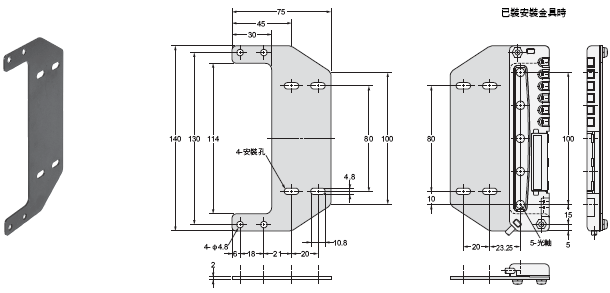

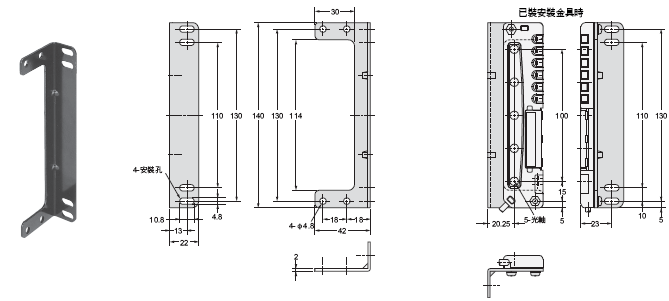

安裝金具
F39-L10型(L型)
材質：鐵(t＝2mm)
※附安裝螺絲
安裝金具
F39-L11型(水平型)
材質：鐵(t＝2mm)
※附安裝螺絲

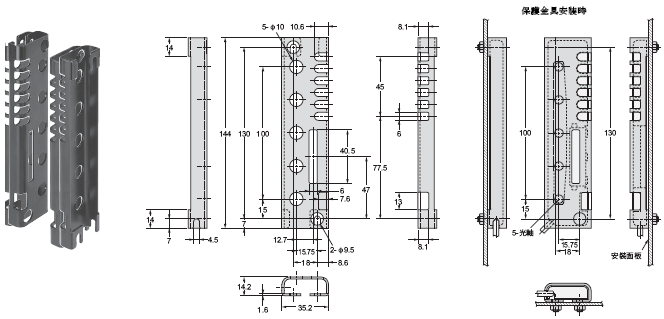

保護金具
F39-L12型(受光器)
材質：鐵(t＝1.6mm)
※附安裝螺絲
註. 投光器為影響受光器之因素。

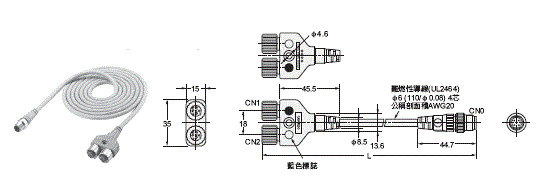

Y型接頭 插頭/插座 兩側接頭
XS2R-D526-S001-2型 (L＝2,000mm)
XS2R-D526-S001-5型 (L＝5,000mm)

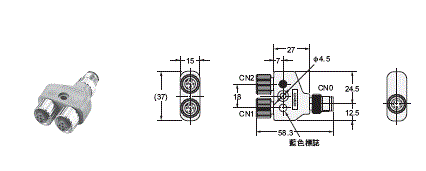

Y型接頭 插頭/插座 無導線
XS2R-D526-S003型
