E3JK

產品特色

長距離光電感測器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

檢測距離超長，為傳統產品的8倍(對照型、擴散反射型) 對照型為40m、回歸反射型為7m、擴散反射型為2.5m)

提升辨識清晰性

•採用具備最佳光點辨識性的紅色LED
•採用大型指示燈，距離較遠時仍清晰可見

提升操作性(更大型的感度調整旋鈕、動作模式切換開關)

電源輸入：DC24-240V/AC24-240V

本體

安裝金具、反射板(-C)型

附安裝金具(E39-L40型)。另外，回歸反射型亦附反射板(E39-R1型)。

電源電壓	檢測方式	檢測距離	輸出型式	型號
AC/DC 通用電源型	對照型 (投光器＋受光器)	40 m (紅色光)	繼電器	E3JK-TR11-C 2M 投光器 E3JK-TR11-L 2M 受光器 E3JK-TR11-D 2M
		5 m (紅色光)		E3JK-TR12-C 2M 投光器 E3JK-TR12-L 2M 受光器 E3JK-TR12-D 2M
		40 m (紅外光)		E3JK-TR13-C 2M 投光器 E3JK-TR13-L 2M 受光器 E3JK-TR13-D 2M
		5 m (紅外光)		E3JK-TR14-C 2M 投光器 E3JK-TR14-L 2M 受光器 E3JK-TR14-D 2M
	回歸反射型 (無M.S.R.功能)	*1 7 m [100 mm] (使用E39-R1型時) (紅色光) 11 m [100 mm] (使用E39-R2型時) (紅色光)		E3JK-RR11-C 2M
	回歸反射型 (無M.S.R.功能)	*1 7 m [100 mm] (使用E39-R1型時) (紅外光) 11 m [100 mm] (使用E39-R2型時) (紅外光)		E3JK-RR13-C 2M
	回歸反射型 (附M.S.R.功能)	*1 6 m [100 mm] (使用E39-R1型時) (紅色光) 10 m [100 mm] (使用E39-R2型時) (紅色光)		E3JK-RR12-C 2M
	擴散反射型	2.5 m (紅色光)		E3JK-DR11-C 2M
		300 mm (紅色光)		E3JK-DR12-C 2M
		2.5 m (紅外光)		E3JK-DR13-C 2M
		300 mm (紅外光)		E3JK-DR14-C 2M

＊1 請將感測器與反射板之間的距離設定為高於〔〕內之數值。

無安裝金具、反射板型

未附安裝金具、反射板。請依實際用途另行選購安裝金具、反射板。

電源電壓	檢測方式	形狀	檢測距離	輸出型式	型號
AC/DC 通用電源型	對照型 (投光器＋受光器)		40 m (紅色光)	繼電器	E3JK-TR11 2M 投光器 E3JK-TR11-L 2M 受光器 E3JK-TR11-D 2M
			5 m (紅色光)		E3JK-TR12 2M 投光器 E3JK-TR12-L 2M 受光器 E3JK-TR12-D 2M
			40 m (紅外光)		E3JK-TR13 2M 投光器 E3JK-TR13-L 2M 受光器 E3JK-TR13-D 2M
			5 m (紅外光)		E3JK-TR14 2M 投光器 E3JK-TR14-L 2M 受光器 E3JK-TR14-D 2M
	回歸反射型 (無M.S.R.功能)	*1	*2 7 m [100 mm] (使用E39-R1型時) (紅色光) 11 m [100 mm] (使用E39-R2型時) (紅色光)		E3JK-RR11 2M
	回歸反射型 (無M.S.R.功能)		*2 7 m [100 mm] (使用E39-R1型時) (紅外光) 11 m [100 mm] (使用E39-R2型時) (紅外光)		E3JK-RR13 2M
	回歸反射型 (附M.S.R.功能)		*2 6 m [100 mm] (使用E39-R1型時) (紅色光) 10 m [100 mm] (使用E39-R2型時) (紅色光)		E3JK-RR12 2M
	擴散反射型		2.5 m (紅色光)		E3JK-DR11 2M
			300 mm (紅色光)		E3JK-DR12 2M
			2.5 m (紅外光)		E3JK-DR13 2M
			300 mm (紅外光)		E3JK-DR14 2M

＊1. 未附反射板。請依實際用途另行選購反射板。
＊2. 請將感測器與反射板之間的距離設定為高於〔〕內之數值。

未附安裝金具、反射板。請依實際用途另行選購安裝金具、反射板。

電源電壓	檢測方式	形狀	形狀檢測距離	輸出型式	型號
DC	對照型 (投光器＋受光器)		40 m (紅色光)	NPN	E3JK-TN11 2M 投光器 E3JK-TN11-L 2M 受光器 E3JK-TN11-D 2M
			40 m (紅色光)	PNP	E3JK-TP11 2M 投光器 E3JK-TP11-L 2M 受光器 E3JK-TP11-D 2M
			5 m (紅色光)	NPN	E3JK-TN12 2M 投光器 E3JK-TN12-L 2M 受光器 E3JK-TN12-D 2M
			5 m (紅色光)	PNP	E3JK-TP12 2M 投光器 E3JK-TP12-L 2M 受光器 E3JK-TP12-D 2M
			40 m (紅外光)	NPN	E3JK-TN13 2M 投光器 E3JK-TN13-L 2M 受光器 E3JK-TN13-D 2M
			40 m (紅外光)	PNP	E3JK-TP13 2M 投光器 E3JK-TP13-L 2M 受光器 E3JK-TP13-D 2M
			5 m (紅外光)	NPN	E3JK-TN14 2M 投光器 E3JK-TN14-L 2M 受光器 E3JK-TN14-D 2M
			5 m (紅外光)	PNP	E3JK-TP14 2M 投光器 E3JK-TP14-L 2M 受光器 E3JK-TP14-D 2M
	回歸反射型 (無M.S.R.功能)	*1	*2 7 m [100 mm] (使用E39-R1型時) (紅色光) 11 m [100 mm] (使用E39-R2型時) (紅色光)	NPN	E3JK-RN11 2M
				PNP	E3JK-RP11 2M
			*2 7 m [100 mm] (使用E39-R1型時) (紅外光) 11 m [100 mm] (使用E39-R2型時) (紅外光)	NPN	E3JK-RN13 2M
				PNP	E3JK-RP13 2M
	回歸反射型 (附M.S.R.功能)		*2 6 m [100 mm] (使用E39-R1型時) (紅色光) 10 m [100 mm] (使用E39-R2型時) (紅色光)	NPN	E3JK-RN12 2M
	回歸反射型 (附M.S.R.功能)			PNP	E3JK-RP12 2M
	擴散反射型		2.5 m (紅色光)	NPN	E3JK-DN11 2M
			2.5 m (紅色光)	PNP	E3JK-DP11 2M
			300 mm (紅色光)	NPN	E3JK-DN12 2M
			300 mm (紅色光)	PNP	E3JK-DP12 2M
			2.5 m (紅外光)	NPN	E3JK-DN13 2M
			2.5 m (紅外光)	PNP	E3JK-DP13 2M
			300 mm (紅外光)	NPN	E3JK-DN14 2M
			300 mm (紅外光)	PNP	E3JK-DP14 2M

＊1. 未附反射板。請依實際用途另行選購反射板。
＊2. 請將感測器與反射板之間的距離設定為高於〔〕內之數值。

選購品(另售)

反射板(回歸反射型專用必要)

-C型附有E39-R1型配件。

名稱	檢測距離(額定值)		型號	型號數量
反射板	E3JK-R[]11	7 m [100 mm] *	E39-R1	1
	E3JK-R[]12	6 m [100 mm] *
	E3JK-R[]13	7 m [100 mm] *
	E3JK-R[]11	9 m [100 mm] *	E39-R1S	1
	E3JK-R[]12	7 m [100 mm] *
	E3JK-R[]13	9 m [100 mm] *
	E3JK-R[]11	11 m [100 mm] *	E39-R2	1
	E3JK-R[]12	10 m [100 mm] *
	E3JK-R[]13	11 m [100 mm] *

註. 詳細內容請參閱➜規格說明書第12頁之「特性資料」
＊請將感測器與反射板之間的距離設定為高於〔〕內之數值。

安裝金具

-C型中附有此配件。

形狀	型號	數量
	E39-L40	1

註1. 使用對照型時，需訂購2個投光/受光器專用配件。
2. 詳細內容請參閱➜本網站「E39-L/E39-S/E39-R型」之「安裝金具一覽表」。

檢測方式		對照型
型號		E3JK-TR11-[]	E3JK-TR12-[]	E3JK-TR13-[]	E3JK-TR14-[]
檢測距離		40 m	5 m	40 m	5 m
標準檢測物體		φ17mm以上不透明體
應差		-
指向角		投光/受光器：各3°以上
光源(發光波長)		紅色發光二極體(624nm)		紅外發光二極體(850nm)
電源電壓		DC24 ~ 240V±10% 漣波(p-p) 10%以下 AC24 ~ 240V±10% 50/60Hz
消耗電力/電流	DC	3W以下(投光器1.5W以下、受光器1.5W以下)
消耗電力/電流	AC	3W以下(投光器1.5W以下、受光器1.5W以下)
控制輸出		繼電器輸出：1c接點 AC250V 3A (cosφ＝1)以下、 DC5V 10mA以上入光時ON/遮光時ON 切換開關
保護迴路		-
使用壽命 (繼電器輸出)	機械性	5,000萬次以上 (開關頻率18,000次/時)
使用壽命 (繼電器輸出)	電氣性	10萬次以上 (開關頻率1,800次/時)
應答時間		20ms以下
感度調整		單迴轉式旋鈕僅適用於受光器(E3JK-TR1□-D型)
使用環境照度		受光面照度白熾燈：3,000lx以下、太陽光：11,000lx以下
環境溫度範圍		動作時：-25 ~ +55℃、保存時：-40 ~ +70℃ (不可結冰結露)
環境濕度範圍		動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗		20MΩ min. (at 500 VDC)
耐電壓		AC1,500V 50/60Hz 1min
震動	耐久性	10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向2h
震動	錯誤動作	10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向2h
衝擊	耐久性	500m/s2 X、Y、Z各方向3次
衝擊	錯誤動作	100m/s2 X、Y、Z各方向3次
保護構造		IEC規格 IP64
連接方式		出線型(標準導線長度2m)
重量(包裝狀態)		約350g
材質	外殼	ABS
	鏡頭區/顯示窗	甲基丙烯樹脂
	旋鈕	POM
	導線	PVC
導線彎曲半徑		R18
附屬品		使用說明書、安裝金具(僅適用於E3JK-TR1□-C型)

檢測方式		回歸反射型(無M.S.R.功能)		回歸反射形(附M.S.R.功能)
型號		E3JK-RR11-[]	E3JK-RR13-[]	E3JK-RR12-[]
檢測距離		7m 〔100mm〕＊(使用E39-R1型時)、 11m 〔100mm〕＊(使用E39-R2型時)		6m 〔100mm〕＊(使用E39-R1型時)、 10m 〔100mm〕＊(使用E39-R2型時)
標準檢測物體		φ75mm以上不透明體（使用E39-R1型時）、φ100mm以上不透明體（使用E39-R2型時）
應差		-
指向角		1.5°以上
光源(發光波長)		紅色發光二極體(624nm)	紅外發光二極體(850nm)	紅色發光二極體(624nm)
電源電壓		DC24 ~ 240V±10% 漣波(p-p) 10%以下 AC24 ~ 240V±10% 50/60Hz
消耗電力/電流	DC	2 W 以下
消耗電力/電流	AC	2 W 以下
控制輸出		繼電器輸出：1c接點 AC250V 3A (cosφ＝1)以下、 DC5V 10mA以上入光時ON/遮光時ON 切換開關
保護迴路		防止相互干擾功能
使用壽命 (繼電器輸出)	機械性	5,000萬次以上 (開關頻率18,000次/時)
使用壽命 (繼電器輸出)	電氣性	10萬次以上 (開關頻率1,800次/時)
應答時間		20ms以下
感度調整		單迴轉式旋鈕
使用環境照度		受光面照度白熾燈：3,000lx以下、太陽光：11,000lx以下
環境溫度範圍		動作時：-25 ~ +55℃、保存時：-40 ~ +70℃ (不可結冰結露)
環境濕度範圍		動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗		20MΩ min. (at 500 VDC)
耐電壓		AC1,500V 50/60Hz 1min
震動	耐久性	10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向2h
震動	錯誤動作	10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向2h
衝擊	耐久性	500m/s2 X、Y、Z各方向3次
衝擊	錯誤動作	100m/s2 X、Y、Z各方向3次
保護構造		IEC規格 IP64
連接方式		出線型(標準導線長度2m)
重量(包裝狀態)		約180g
材質	外殼	ABS
	鏡頭區/顯示窗	甲基丙烯樹脂
	旋鈕	POM
	導線	PVC
導線彎曲半徑		R18
附屬品		使用說明書、安裝金具(僅適用於E3JK-RR1□-C型)、反射板(僅適用於E3JK-RR1□-C型)

＊請將感測器與反射板之間的距離設定為高於〔〕內之數值。

檢測方式		擴散反射型
型號		E3JK-DR11-[]	E3JK-DR12-[]	E3JK-DR13-[]	E3JK-DR14-[]
檢測距離		White paper (300 × 300 mm): 2.5 m	White paper (100 × 100 mm): 300 mm	White paper (300 × 300 mm): 2.5 m	White paper (100 × 100 mm): 300 mm
標準檢測物體		-
應差		20% max. of sensing distance
指向角		-
光源(發光波長)		Red LED (624 nm)		Infrared LED (850 nm)
電源電壓		24 to 240 VDC ±10%, ripple (p-p): 10% max. 24 to 240 VAC ±10%, 50/60 Hz
消耗電力/電流	DC	2 W max.
消耗電力/電流	AC	2 W max.
控制輸出		Relay output SPDT, 250 VAC, 3 A max. (cosϕ= 1), 5 VDC, 10 mA min., Light-ON/Dark-ON selectable
保護迴路		Mutual interference prevention function
使用壽命 (繼電器輸出)	機械性	5,000萬次以上 (開關頻率18,000次/時)
使用壽命 (繼電器輸出)	電氣性	10萬次以上 (開關頻率1,800次/時)
應答時間		應答時間20ms以下
感度調整		單方向旋鈕
使用環境照度		受光面照度白熾燈：3,000lx以下、太陽光：11,000lx以下
環境溫度範圍		動作時：-25 ~ +55℃、保存時：-40 ~ +70℃ (不可結冰結露)
環境濕度範圍		動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗		20MΩ min. (at 500 VDC)
耐電壓		AC1,500V 50/60Hz 1min
震動	耐久性	10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向2h
震動	錯誤動作	10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向2h
衝擊	耐久性	500m/s2 X、Y、Z各方向3次
衝擊	錯誤動作	100m/s2 X、Y、Z各方向3次
保護構造		IEC規格 IP64
連接方式		出線型(標準導線長度2m)
重量(包裝狀態)		約180g
材質	外殼	ABS
	鏡頭區/顯示窗	甲基丙烯樹脂
	旋鈕	POM
	導線	PVC
導線彎曲半徑		R18
附屬品		使用說明書、安裝金具(僅適用於E3JK-DR1□-C型)

檢測方式		Through-beam
Model	NPN輸出	E3JK-TN11	E3JK-TN12	E3JK-TN13	E3JK-TN14
Model	PNP輸出	E3JK-TP11	E3JK-TP12	E3JK-TP13	E3JK-TP14
檢測距離		40 m	5 m	40 m	5 m
標準檢測物體		φ17mm以上不透明體
應差		-
指向角		投光/受光器：各3°以上
光源(發光波長)		紅色發光二極體(624nm)		紅外線發光二極體(850nm)
電源電壓		DC10 ~ 30V 包含漣波(p-p) 10%
消耗電力/電流	DC	40mA以下(投光器25mA以下、受光器15mA以下)
消耗電力/電流	AC	-
控制輸出		負載電源電壓30V以下、負載電流100mA以下殘留電壓：3V以下開路集極輸出型 (NPN/PNP輸出依型式不同而異) 入光時ON/遮光時ON 切換開關
保護電路		電源反接保護、輸出短路保護、輸出逆接保護
使用壽命 (繼電器輸出)	機械性	-
使用壽命 (繼電器輸出)	電氣性	-
應答時間		1ms以下
感度調整		單迴轉式旋鈕僅受光器(E3JK-T□□□-D型
使用環境照度		受光面照度白熾燈：3,000lx以下、太陽光：11,000lx以下
環境溫度範圍		動作時：-25 ~ +55℃、保存時：-40 ~ +70℃ (不可結冰結露)
環境濕度範圍		動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗		20MΩ min. (at 500 VDC)
耐電壓		AC1,500V 50/60Hz 1min
震動	耐久性	10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h
震動	錯誤動作	10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h
衝擊	耐久性	500m/s2 X、Y、Z各方向 3次
衝擊	錯誤動作	500m/s2 X、Y、Z各方向 3次
保護構造		IEC規格 IP64
連接方式		出線型(標準導線長度2m)
重量(包裝狀態)		約300g
材質	外殼	ABS
	鏡頭區/顯示窗	甲基丙烯樹脂
	旋鈕	POM
	導線	PVC
導線彎曲半徑		R18
附屬品		使用說明書

檢測方式		項目		回歸反射型(附M.S.R.功能)
項目	NPN輸出	E3JK-RN11	E3JK-RN13	E3JK-RN12
項目	PNP輸出	E3JK-RP11	E3JK-RP13	E3JK-RP12
檢測距離		7m 〔100mm〕＊(使用E39-R1型時)、 11m 〔100mm〕＊(使用E39-R2型時)		6m 〔100mm〕＊(使用E39-R1型時)、 10m 〔100mm〕＊(使用E39-R2型時)
標準檢測物體		φ75mm以上不透明體
應差		-
指向角		1.5°以上
光源(發光波長)		紅色發光二極體(624nm)	紅外線發光二極體(850nm)	紅色發光二極體(624nm)
電源電壓		DC10 ~ 30V 包含漣波(p-p) 10%
消耗電力/電流	DC	30mA以下
消耗電力/電流	AC	-
控制輸出		負載電源電壓30V以下、負載電流100mA以下殘留電壓：3V以下開路集極輸出型 (NPN/PNP輸出依型式不同而異) 入光時ON/遮光時ON 切換開關
保護電路		電源反接保護、輸出短路保護、防止相互干擾功能、輸出逆接保護
使用壽命 (繼電器輸出)	機械性	-
使用壽命 (繼電器輸出)	電氣性	-
應答時間		1ms以下
感度調整		單迴轉式旋鈕
使用環境照度		受光面照度白熾燈：3,000lx以下、太陽光：11,000lx以下
環境溫度範圍		動作時：-25 ~ +55℃、保存時：-40 ~ +70℃ (不可結冰結露)
環境濕度範圍		動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗		20MΩ min. (at 500 VDC)
耐電壓		AC1,500V 50/60Hz 1min
震動	耐久性	10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h
震動	錯誤動作	10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h
衝擊	耐久性	500m/s2 X、Y、Z各方向 3次
衝擊	錯誤動作	500m/s2 X、Y、Z各方向 3次
保護構造		IEC規格 IP64
連接方式		出線型(標準導線長度2m)
重量(包裝狀態)		約160g
材質	外殼	ABS
	鏡頭區/顯示窗	甲基丙烯樹脂
	旋鈕	POM
	導線	PVC
導線彎曲半徑		R18
附屬品		使用說明書

＊請將感測器與反射板之間的距離設定為高於〔〕內之數值。

檢測方式		擴散反射型
型號	NPN輸出	E3JK-DN11	E3JK-DN12	E3JK-DN13	E3JK-DN14
型號	PNP輸出	E3JK-DP11	E3JK-DP12	E3JK-DP13	E3JK-DP14
檢測距離		2.5m (白紙300×300mm)	300mm (白紙100×100mm)	2.5m (白紙300×300mm)	300mm (白紙100×100mm)
標準檢測物體		-
應差		小於檢測距離的20%
指向角		-
光源(發光波長)		紅色發光二極體(624nm)		紅外線發光二極體(850nm)
電源電壓		DC10 ~ 30V 包含漣波(p-p) 10%
消耗電力/電流	DC	30mA以下
消耗電力/電流	AC	-
控制輸出		負載電源電壓30V以下、負載電流100mA以下殘留電壓：3V以下開路集極輸出型 (NPN/PNP輸出依型式不同而異) 入光時ON/遮光時ON 切換開關
保護電路		電源反接保護、輸出短路保護、防止相互干擾功能、輸出逆接保護
使用壽命 (繼電器輸出)	機械性	-
使用壽命 (繼電器輸出)	電氣性	-
應答時間		1ms以下
感度調整		單迴轉式旋鈕
使用環境照度		受光面照度白熾燈：3,000lx以下、太陽光：11,000lx以下
環境溫度範圍		動作時：-25 ~ +55℃、保存時：-40 ~ +70℃ (不可結冰結露)
環境濕度範圍		動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗		20MΩ min. (at 500 VDC)
耐電壓		AC1,500V 50/60Hz 1min
震動	耐久性	10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h
震動	錯誤動	10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h
衝擊	耐久性	500m/s2 X、Y、Z各方向 3次
衝擊	錯誤動	500m/s2 X、Y、Z各方向 3次
保護構造		IEC規格 IP64
連接方式		出線型(標準導線長度2m)
重量(包裝狀態)		約160g
材質	外殼	ABS
	鏡頭區/顯示窗	甲基丙烯樹脂
	旋鈕	POM
	導線	PVC
導線彎曲半徑		R18
附屬品		使用說明書

（單位：mm）

未指定尺寸公差：公差等級 IT16

本體

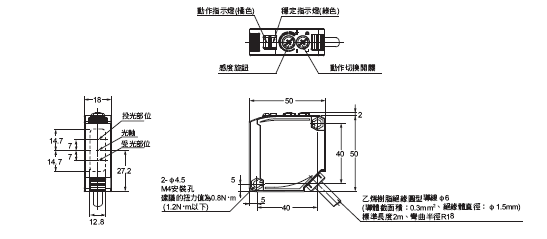

對照型
E3JK-T[]1[]型

<投光器>
E3JK-T[]1[]-L型

3179.dm-1

<受光器>
E3JK-T[]1[]-D型

3179.dm-2

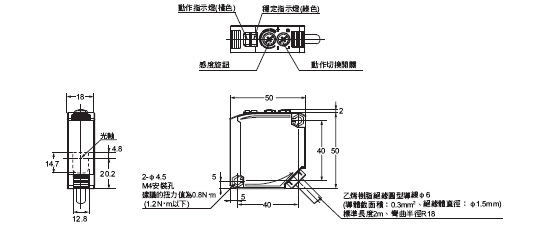

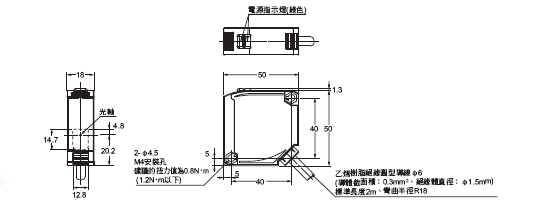

擴散反射型 / 回歸反射型
E3JK-R[]1[]型
E3JK-D[]1[]型

3179.dm-3

選購品

安裝金具(另售)

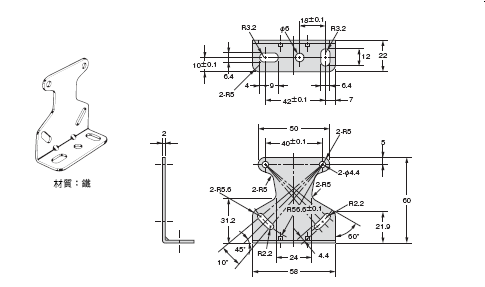

安裝金具
E39-L40型

3179.dm-4

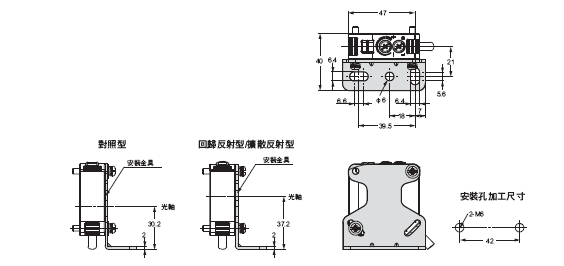

已裝安裝金具時

3179.dm-5

反射板(另售)

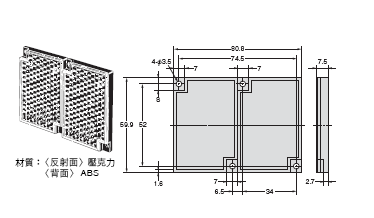

E39-R1型
E39-R1S型

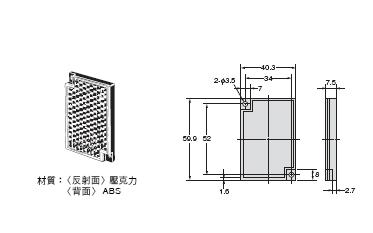

3179.dm-6
