BMU系列
2020.10.5 防塵、防水規格連接器型獲得『2020年度優良設計獎』
速度控制簡單、配線簡單
- ・裝有『轉一轉、按一下』和設定旋鈕，可輕鬆進行速
度控制 - ・配線簡單，只要連接馬達與驅動器，再打開開關即可
- ・已裝配馬達及減速機
小型、高輸出、高效率化設計的無刷馬達 搭載充實的功能 備有電纜線、連接器型、防塵、防水規格連接器型
- ・連接器型：保護等級IP66規格
- ・防塵、防水規格連接器型：保護等級IP67規格
達成更高轉矩、高強度化的4種減速機 以實惠售價，為您提供頂級的速度控制

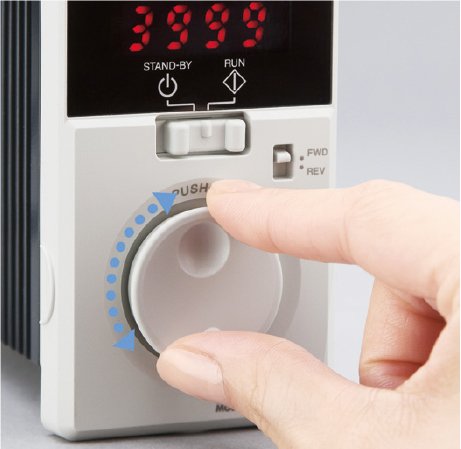

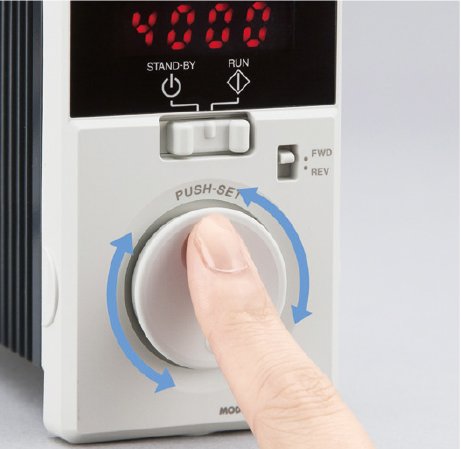

轉動旋鈕，設定為喜好的轉速。
慢慢轉動，以每次1r/min產生變化。

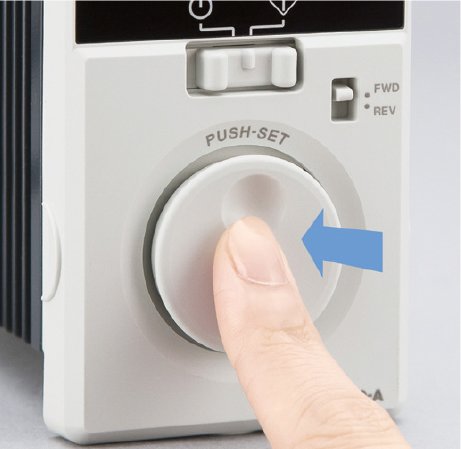

按下旋鈕，轉速即確定
亦可鎖定旋鈕。

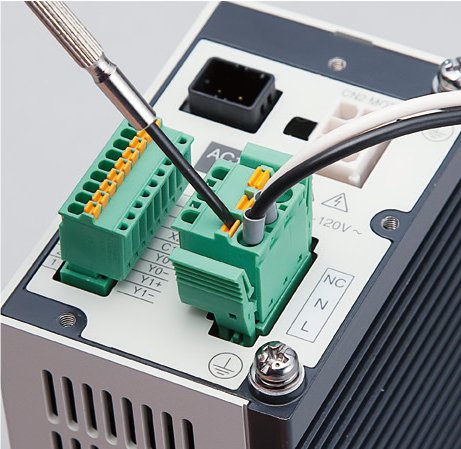

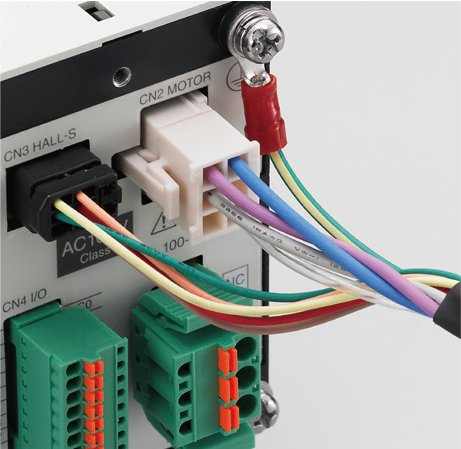

可輕鬆連接馬達與驅動器。
電源與I/O連接器為無螺絲型。

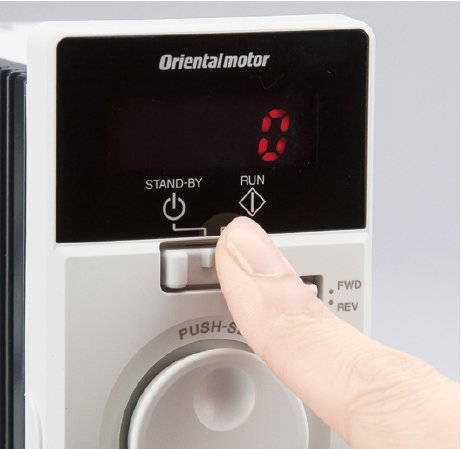

可利用開關立即起動。

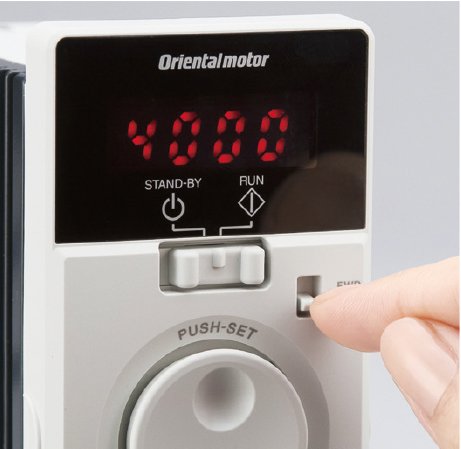

馬達運轉方向切換亦只要ONE TOUCH。
減速機與馬達出貨時已組裝為一體。減少客戶組裝作業，可立即安裝在設備上。

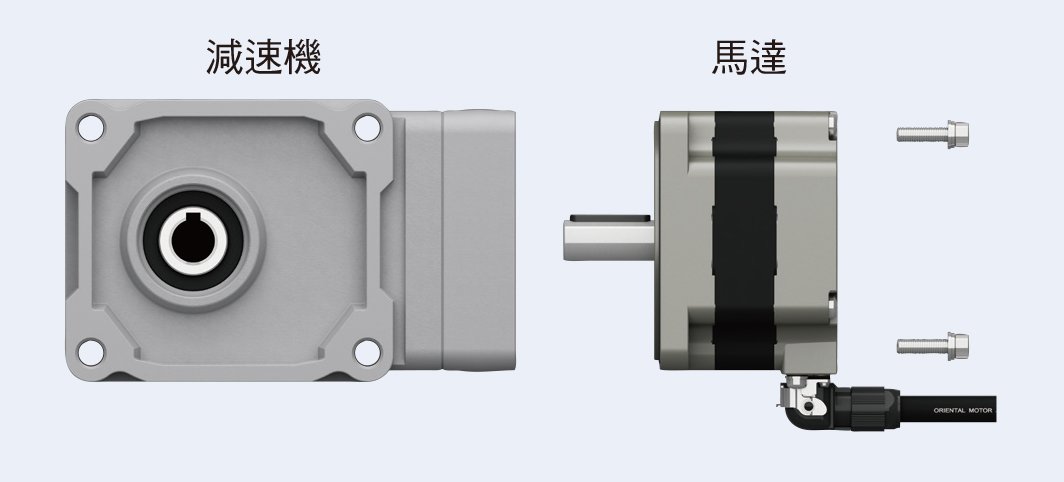

可拆卸減速機，以90°為單位變更安裝位置。可配合客戶的設備變更連接器位置。

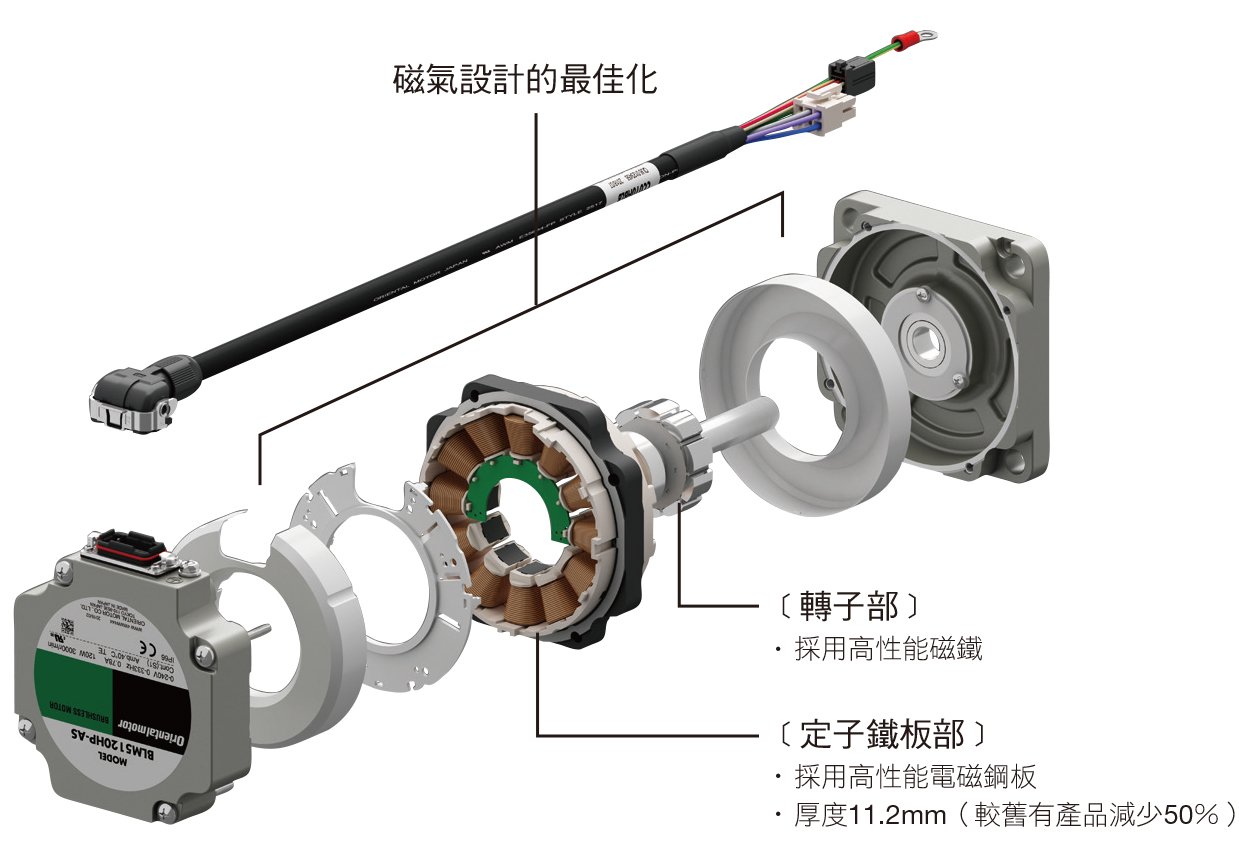

無刷馬達可展現DC馬達的優點，
具備優異的速度安定性及廣大的速度控制範圍，
由於轉子部採用永久磁鐵，是一款實現節能化、
薄型化、高效率化的馬達。
碳刷與整流器 (換向器) 沒有機械接點，無需定期維修。

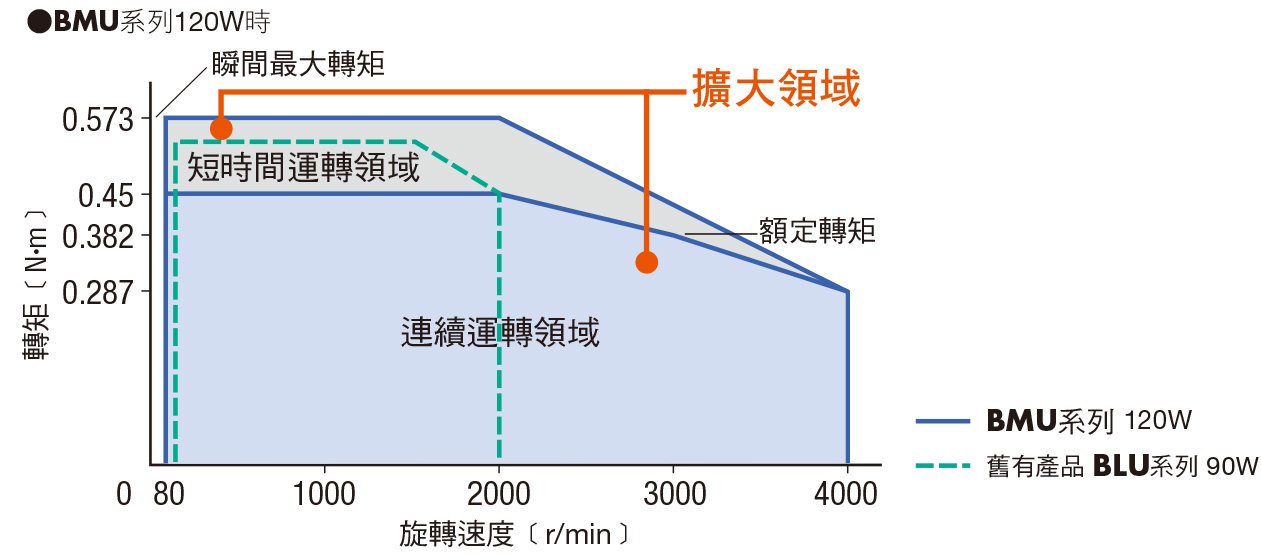

BMU系列最高速度為4000r/min✽。實現速度比1：50（80∼4000r/min✽）。
速度變動率亦從舊有產品±0.5％大幅提升至±0.2%。
以頂級的速度控制滿足客戶需求。
※部分因減速機而異。
除了舊有的平行軸減速機GFV減速機，產品種類新增高減速比的JV減速機，高強度腳座安裝的JB減速機，直交軸中空軸型JH減速機及中空軸扁平式減速機FR減速機。
大幅提升出力軸的容許載重或最大容許轉矩。此外，可對應各種安裝方式。
備有對應食品機械用H1潤滑油或防塵、防水規格
※ 電纜線為IP40。
JH減速機
FR減速機

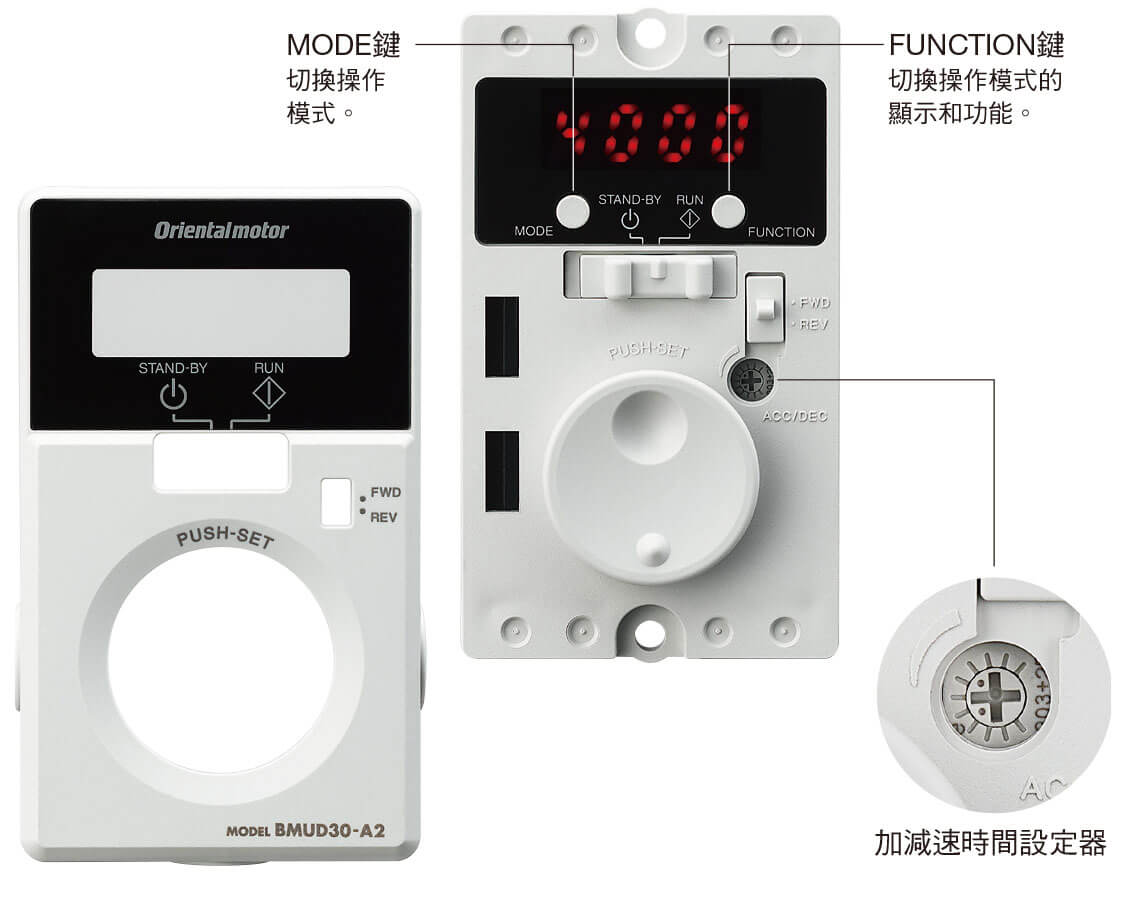

可在驅動器中設定各種功能
〈正面面板打開時可設定的代表功能〉
- 馬達起動／停止＊
- 轉速的調整＊
- 轉速的設定＊
- 運轉方向的切換＊
- 顯示的切換
- 設定減速／增速比時的轉速顯示
- 加減速時間的設定
- 旋鈕操作鎖定
- 4速運轉的速度設定
- 轉速的上限／下限設定
- 外部運轉信號的有效化
- 外部輸入／輸出信號的分配
- 過負載Alarm檢知時間的設定軸拘束時除外
- 出力軸簡易保持功能
＊闔上正面面板仍可設定。

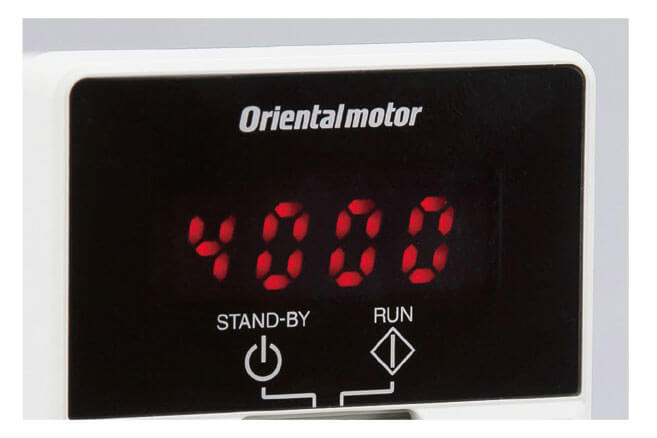

顯示以1 r/min為單位的馬達轉速。此外，計算輸送帶減速比，設定成「減速比」參數，即可以m/s顯示輸送帶搬運速度。可直接確認輸送帶搬運速度。

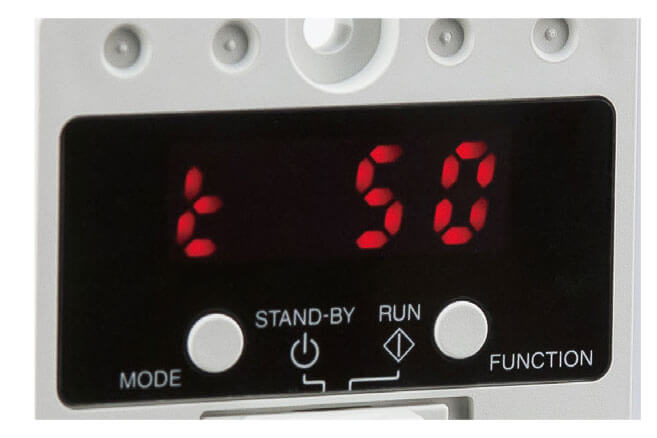

將馬達的額定轉矩視為100%，可透過百分比顯示負載率（40∼200%）。除了可確認裝置起動時的負載狀態外，亦可確認長年變化下的負載狀態。
顯示為負載率50％

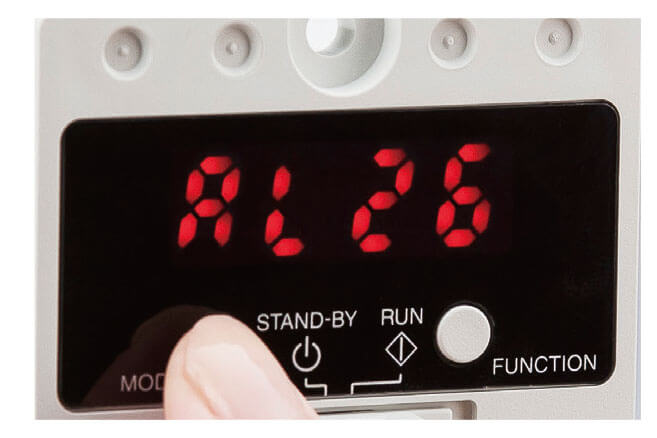

搭載過負載保護功能與過電壓保護功能等各種保護功能。當保護功能運作，除了在顯示器上顯示Alarm代碼外，也會輸出Alarm信號。

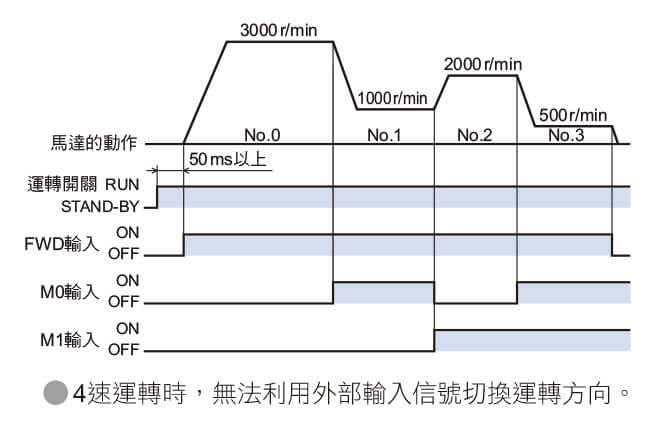

可將資料設定成運轉資料No.0、No.1、No.2、No.3，進行M0與M1端子的輸入切換，以執行4速運轉。
注意事項
4速運轉時,無法利用外部輸入信號切換運轉方向。
(30、60、120W時)
要進行加速時間、減速時間的設定時，除了可調整加減速時間設定器外，亦可進行數位設定。
- ・設定範圍：0.0～15.0秒（初始值：0.5秒）
數位設定時，可以分別獨立設定加速時間、減速時間。
可細部調整搬運物起動停止時的衝擊緩和，配合生產節拍自由設定時間。
馬達停止時，能以電力保持負載。（保持力約為額定轉矩的50%）
注意事項
對驅動器的電源供給為OFF時，將失去保持力。停電時，無法防止落下。

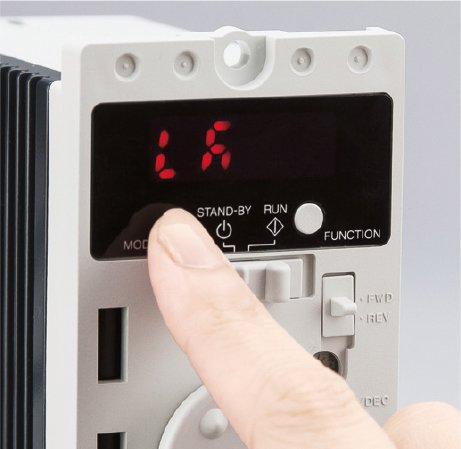

鎖定旋鈕
可利用旋鈕操作，防止不慎變更速度或編輯和刪除資料。
可設定成「正面面板操作無效」
以外部信號運轉時，可將正面面板的開關操作設為「無效」。
全新開發小型馬達專用連接器。實現了馬達與驅動器間的直接連接。
此外，配合馬達構造，提高防塵、防水性能，實現保護等級IP66※。

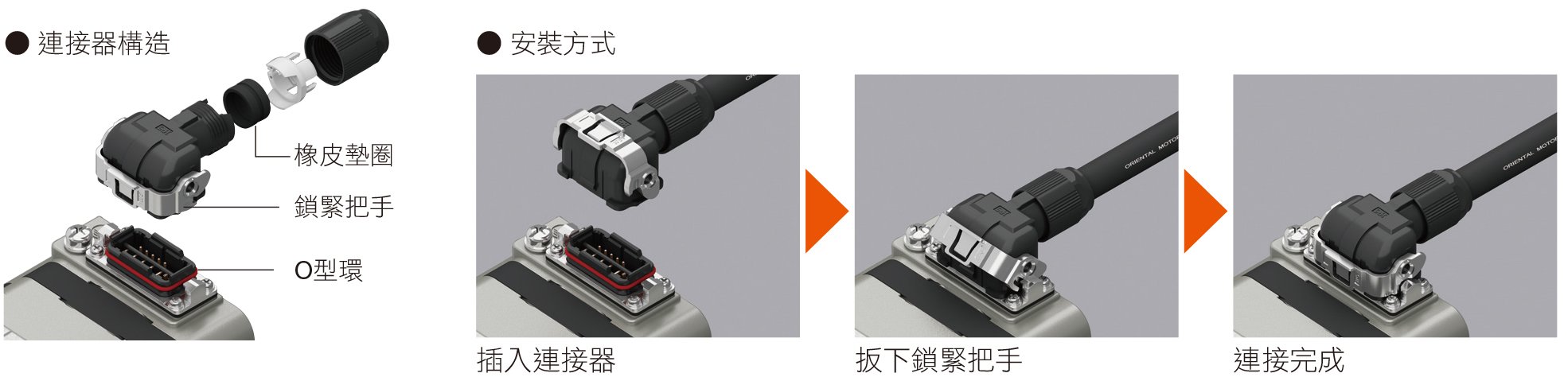

新型連接器
內藏橡皮墊圈、O型環，提高防水性能。
此外，由於為不需要螺絲固定的鎖定把手式，因此可簡單連接。
標準搭載不鏽鋼出力軸 [[※]]
出力軸特別採用防鏽、耐蝕性佳的不鏽鋼（材料：SUS303）。
此外，平行鍵或安裝用螺絲亦使用不鏽鋼材料。
※組合的減速機種類因保護等級而異。詳情請參閱種類、規格。

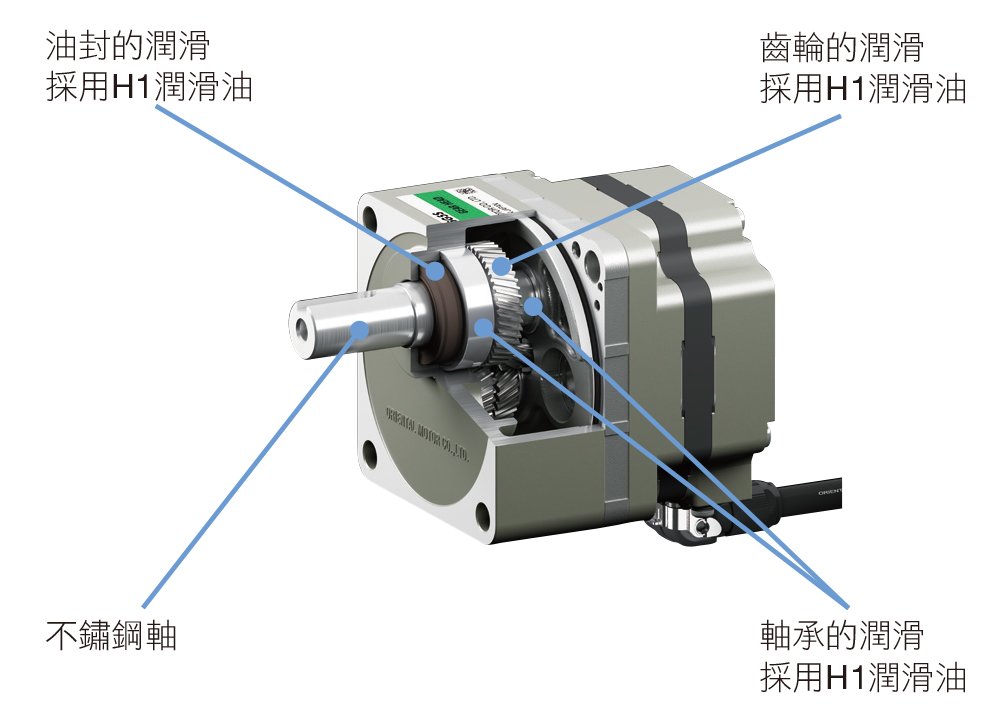

產品種類包含在減速機部（齒輪、軸承、油封）
使用食品機械用H1潤滑油的減速機。（減速機額定壽命：5000小時）
由NSF 由NSF登錄於「可用於偶然和食品接觸之潤滑劑」範圍的潤滑油。
何謂NSF（NSF International）總部設置於美國的第三方認證機關，提供公眾衛生及環境相關標準的開發、產品認證、監督、教育、風險管理等世界規格服務。
※ 組合馬達部為舊有產品。

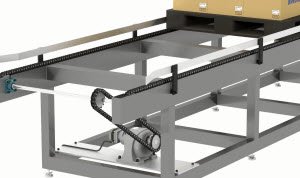

直接連接馬達與驅動器
無中繼最長可連接至10m。
不需要電纜線的中繼處理。此外，動力線、信號線、接地線僅需使用1條電纜線，可減輕配線作業。
可以選擇電纜線出線
馬達電纜線出線方向有3種選擇，以配合設備。
除了舊有的平行軸減速機GFV減速機，產品種類新增高減速比的JV減速機，高強度腳座安裝的JB減速機，直交軸中空軸型JH減速機及中空軸扁平式減速機FR減速機。
大幅提升出力軸的容許載重或最大容許轉矩。此外，可對應各種安裝方式。
| 減速機種類 | 平行軸減速機 | 腳座安裝減速機 | 直交軸減速機 | 中空軸扁平式
減速機 |
|
|---|---|---|---|---|---|
| GFV減速機 | JV減速機 | JB減速機 | JH減速機 | FR減速機 | |
| 外觀 |
|
|
|
|
|
| 特徵 | ・不鏽鋼軸 | ・高減速比～1/450
・不鏽鋼軸 |
・腳座安裝一體型
・高剛性 ・高減速比～ 1/1200 |
・節省空間、
節省成本 ・高強度 ・不鏽鋼軸 |
・節省空間、
節省成本 ・高容許轉矩 ・長壽命 |
| 輸出 | 30W, 60W, 120W
200W, 300W, 400W |
200W, 300W, 400W | 200W, 300W, 400W | 60W, 120W, 200W
300W, 400W |
30W, 60W, 120W |
| 保護等級 | IP66 | IP66 | IP44 | IP66 | IP65 |
| 減速比 | 5~200 | 100~450 | 5~120 | 5~200 | 5~200 |
| 容許懸吊載重／
容許推力載重 |
1400N／400N | 3123N／480N | 3672N／577N | 2405N／550N | 1500N / 500N |
| 容許轉矩 | 70N ・ m | 198N ・ m | 518N ・ m | 82.8N ・ m | 65N ・ m |
※容許懸吊載重、容許推力載重、容許轉矩值的運轉條件如下。
因輸出類型、減速機減速比而異。（FR減速機輸出120W）
| 輸出 | ：200W |
| 馬達軸的轉速 | ：3000r/min |
| 減速比 | ：各減速機最大的減速比
例：GFV 減速機時，減速比 200） |
出力軸前端實施螺孔加工
可作為防止傳動零件脫落用的輔助工具。
※僅安裝尺寸 80mm 以上
提升安裝精度
提升與機器的安裝精度。
高強度減速機
和相同安裝尺寸的AC 馬達用減速機相比，具有2~3倍的高容許轉矩，實現設備的小型化。
長壽命
額定壽命達 10,000 小時。
對應食品機械用H1潤滑油（平行軸GFV減速機30W～120W）
由NSF 登錄於「可用於偶然和食品接觸之潤滑劑」範圍的潤滑油。
何謂 NSF NSF International總部設置於美國的第三方認證機關，提供公眾衛生及環境相關標準的開發、產品認證、監督、教育、風險管理等世界規格服務。
※組合馬達部為舊有產品。
可安裝在凸緣面

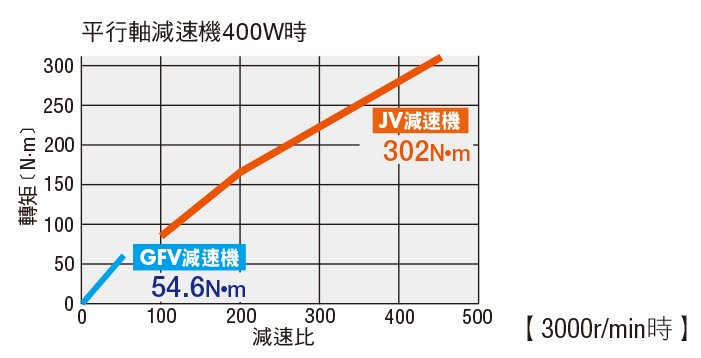

高減速比
提供減速比最高達1/450 的產品種類。
可簡單維修、更換減速機
若事後想變更減速比或需要維修減速機時，只需輕鬆更換減速機即可。
減速機的拆卸、組裝詳情請參閱此處短交期即可交貨
比方說，5 台以內在下單 10 天後即可出貨。
※因本公司工作日、機種、類型而異。
高容許轉矩
不需要安裝腳座
可立即安裝在設備上的形狀。
高剛性、一體構造
安裝面一體構造，易於軸心設計。
高容許轉矩
轉矩不會飽和，可將馬達轉矩發揮至極致。
最適合負載慣性慣量或容許轉矩大的機構
高強度
高減速比
提供減速比最高達1/1200的產品種類
可簡單維修、更換減速機
短交期即可交貨
比方說，5 台以內在下單 10 天後即可出貨。
※因本公司工作日、機種、類型而異。
節省空間
垂直配置馬達以節省空間。

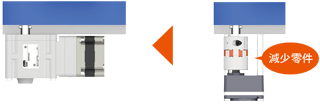

節省成本
可減少使用聯軸器與皮帶· 輪等，對於零件成本與組裝工時的刪減有幫助。
高容許轉矩
雖為高減速比，但容許轉矩不會飽和。
可將馬達的轉矩運用至極限。
高強度

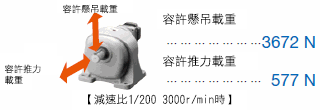

與平行軸減速機相比，容許懸吊載重約2倍，容許推力載重約 1.7 倍。
可簡單維修、更換減速機
若事後想變更減速比或需要維修減速機時，只需輕鬆更換減速機即可。
減速機的拆卸、組裝詳情請參閱此處短交期即可交貨
比方說，5 台以內在下單 5 天後即可出貨。
※因本公司工作日、機種、類型而異。

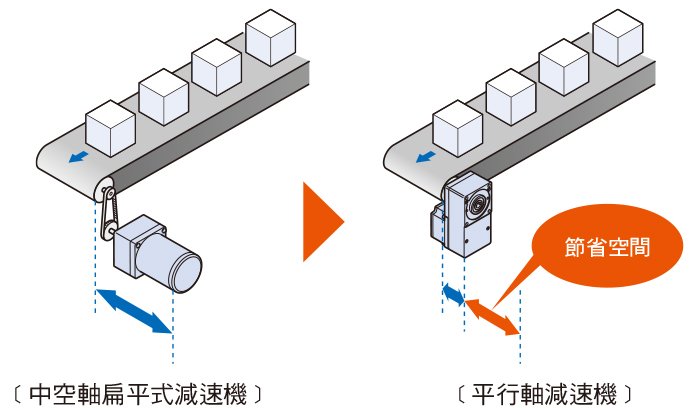

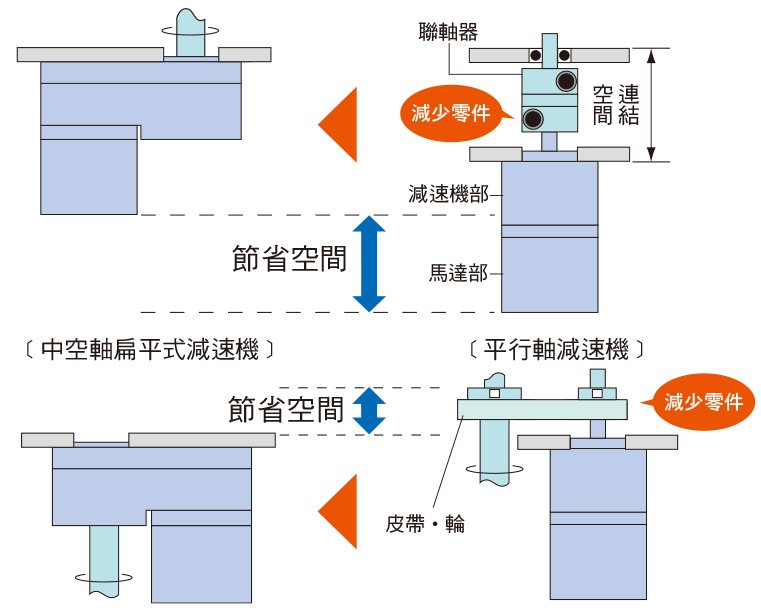

節省空間
未使用連結零件，直接連結驅動軸，實現了設備的節省空間化。
節省成本
可減少使用聯軸器與皮帶·輪等，對於零件成本與組裝工時的刪減有幫助。
高容許轉矩
雖為高減速比，但容許轉矩不會飽和。
可將馬達的轉矩運用至極限。

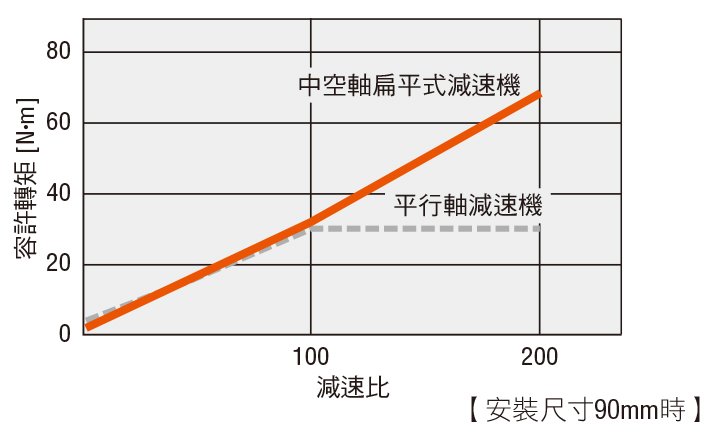

高容許轉矩、長壽命

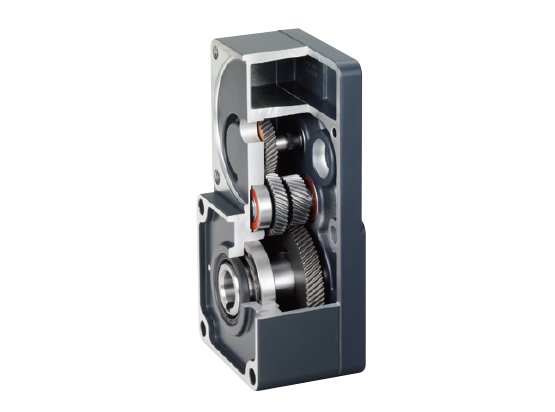

力求提升減速機外殼的剛性與齒輪及軸承的大軸徑化，實現高容許轉矩、長壽命。
額定壽命達10000小時。
200W輸出機型備有防塵、防水規格連接器型（保護等級 IP67 ）。
防塵、防水構造適用於沾附灰塵或水的環境，可直接水洗。
可在沾附灰塵或水的環境下使用。
安裝在設備上時可直接水洗。不需保護外蓋。
安裝在設備上時可直接水洗
會沾附灰塵的用途也OK
※但請勿在水中、水壓較高的場所使用。

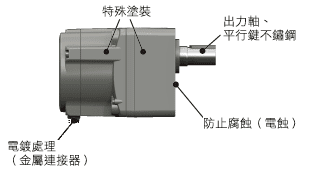

表面施加特殊塗裝，不易生鏽，出力軸與螺絲使用不鏽鋼材質。
安裝面有塗裝，即使安裝於不鏽鋼設備也不易生鏽。

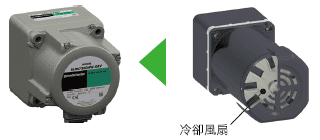

高效率馬達故不需搭載冷卻風扇。
因此亦無需擔心會使外部灰塵揚起。

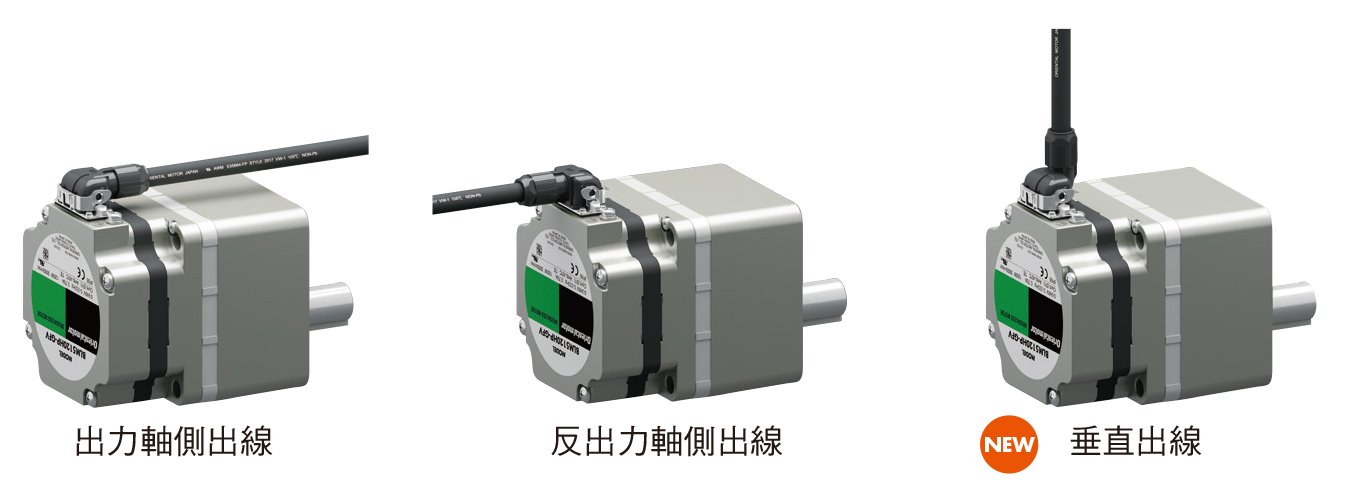

配合設備電纜線有3 種出線方向可供選擇，提高設備設計的自由度。
馬達、驅動器之間，無需中繼可直接連接。對應ONE TOUCH 鎖定。
出力軸側出線
反出力軸側出線
垂直出線
