BLH系列

產品種類齊全，例如可選擇電纜線長度的連接器型、支援IP65的馬達保護等級機種等，能配合各種使用環境。

輸出

15W／30W／50W／100W

馬達機種

・ 連接器型／導線型（IP40）
・ 電纜線型（IP65）
・ 附電磁剎車馬達（IP65）

出力軸型

使用時雖共用馬達，但可藉由選擇不同驅動器類型來廣泛應用。

輕巧的基板型驅動器

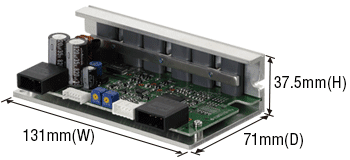

BLH系列採用小型、輕量的基板型驅動器。特別是15W、30W、50W的外形比名片尺寸更小。有助於設備小型化。

可在資料設定軟體MEXE02上設定數位設定型、RS-485通訊型的運轉資料或參數設定。另外，亦提供各種豐富的監視功能及測試功能。

可從本公司網站免費下載資料設定軟體MEXE02。請安裝至電腦中使用。

資料設定軟體MEXE02下載頁面

RS-485通訊型支援Modbus（RTU），可連接到人機介面或可程式控制器以進行控制。

產品種類齊全，例如可選擇電纜線長度的連接器型、支援IP65的馬達保護等級機種等，能配合各種使用環境。針對在水平驅動時保持位置之使用需求，也備有附電磁剎車馬達。

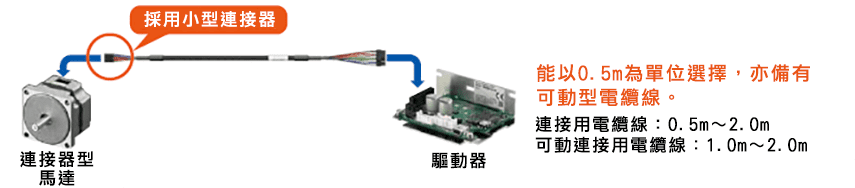

馬達與驅動器之間只需1條電纜線即可直接連接。無中繼處理最長可連接至2m。

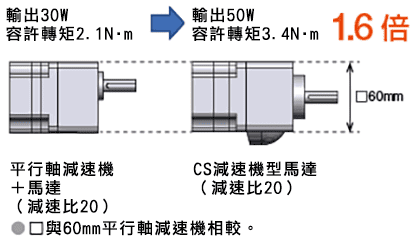

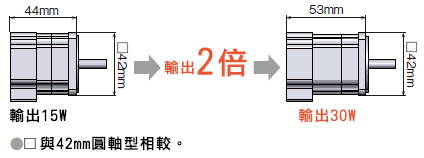

無須變更馬達的安裝尺寸，只要加厚馬達鐵板部分即可實現更高等級的輸出。有助於設備輕巧化以及提高客戶設計自由度。

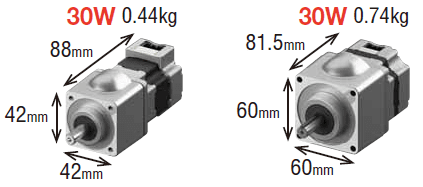

使用小尺寸馬達實現更高等級的輸出。可在效率不變的情況下使設備體積縮小、重量變輕。

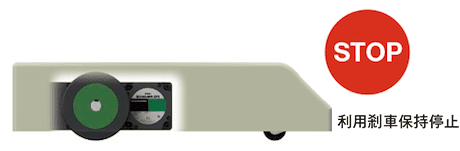

水平驅動時可保持位置。
附電磁剎車馬達可在水平驅動時保持位置。除了停止設備更換工作物或加工時可保持停止位置之外，在發生停電等意外時，能保持負載。

注意

・ 不可用於捲下運轉等上下驅動用途。
・ 電磁剎車的控制須請客戶自行準備。

確認MOVE輸出能停止馬達 (RS-485通訊驅動器)

電纜線型的馬達或附電磁剎車馬達支援保護等級IP65。(圓軸型的安裝面除外。出力軸的材質為鐵。)

保護等級請參閱以下技術資訊頁面。

教教我吧！馬姐「何謂馬達的IP？」

減速機種類	平行軸減速機 GFS型	CS減速機型馬達※1	中空軸扁平式減速機 FR減速機
外觀

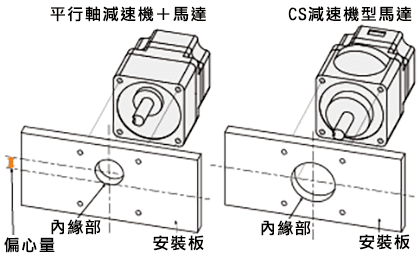

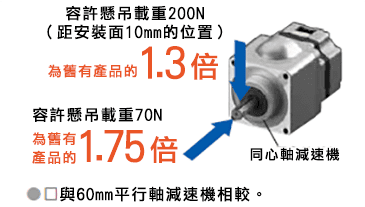

特徵	・ 廣範圍的減速比 ・ 額定壽命10000小時※2	・ 提升耐載重 ・ 中心軸 ・ 額定壽命10000小時	・ 節省空間、節省成本 ・ 高容許轉矩 ・ 額定壽命10000小時
馬達輸出	15W／30W／50W／100W	15W/30W/50W	30W/50W/100W
減速比	5～200※3	5～20	5～200

※1 僅限連接器型
※2 15W之額定壽命為5000小時。
※3 連接器型的減速比為5～100。

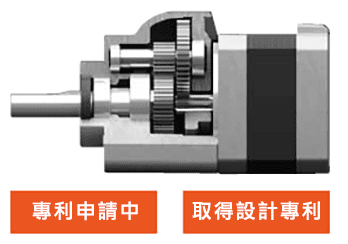

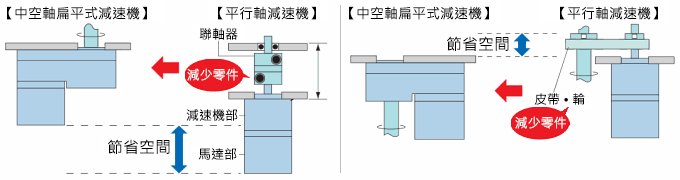

提供有助於節省裝置空間的產品種類──高剛性中空軸扁平式減速機。

節省空間 / 節省成本

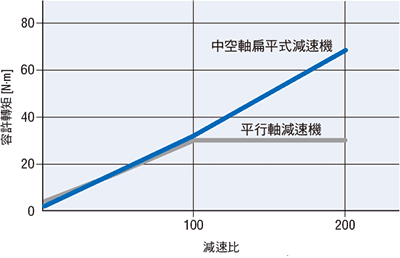

高容許轉矩

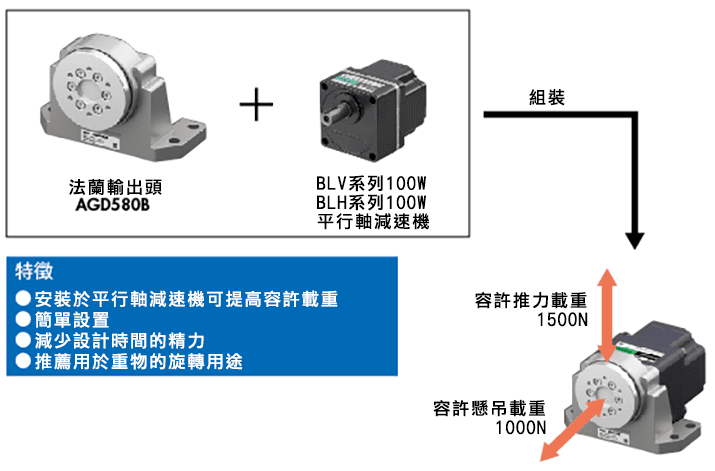

法蘭輸出頭全新登場，是無刷馬達的周邊機器，安裝於平行軸減速機後可大幅提升容許載重。容易直接安裝於車輪或旋轉平台等旋轉機構上，有助於縮短設計時間。

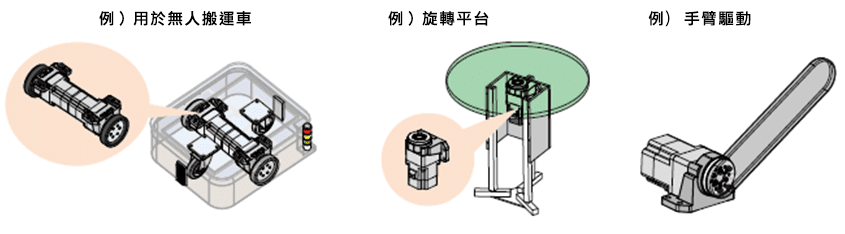

重物的旋轉用途 推薦用於無人搬運車、旋轉平台驅動、手臂驅動

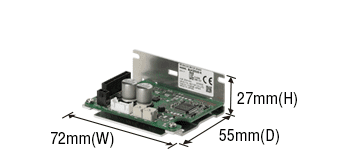

BLH系列採用小型、輕量的基板型驅動器。特別是15W、30W、50W的外形比名片尺寸更小。有助於設備小型化。

驅動器種類		類比設定型	數位設定型	RS-485通訊型
外觀
特徵		使用旋鈕或外部類比信號 進行簡單調速	利用電腦設定 資料設定軟體MEXE02	透過Modbus通訊 以網路設定
輸出		15W/30W/50W/100W	15W/30W/50W	15W/30W/50W
速度控制範圍		100 ～ 3000r/min	80 ～ 3000r/min	80 ～ 3000r/min
調速方法	內部調速器	●	●	－
	外部調速器	●	●	●
	外部直流電壓	●	●	●
	PWM信號	－	●	●
	MEXE02	－	●	●
	RS-485 通訊	－	－	●
功能	瞬間停止	●	●	●
	加速／減速運轉	●	●	●
	多段速運轉	●	●	●
	並列運轉	●	●	●
	負載率顯示	－	●	●

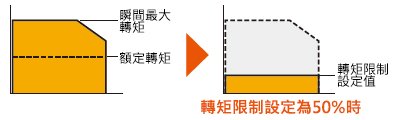

	轉矩限制	－	●	●
	負載保持功能	－	●	●
	減速停止	－	●	●
	Information	－	●	●

此類型操作簡單，透過內部調速器或外部類比設定器設定轉速，並使用I/O控制運轉或停止。與其他驅動器相同，除了15W、30W、50W，也支援100W輸出的馬達。

此類型透過USB通訊由電腦設定運轉資料，並使用I/O控制運轉或停止。專用的資料設定軟體 MEXE02除了設定資料外，還可以進行監視或測試運轉。與類比設定型相比，可擴充I/O點數或使用PWM輸入設定轉速等，提高介面的使用方便性。

此類型可經由RS-485通訊（Modbus網路通訊協定）由上位直接寫入或下指令設定運轉資料及運轉、停止。適用於需要頻繁重寫資料的運轉或讓複數軸同步運轉的用途。除了寫入、下指令，也可以對上位回授監視資訊。

關於馬達的互換性

組合馬達沒有變更。可以僅更換驅動器。

關於驅動器的互換性

3 種類型的驅動器與舊驅動器皆具有安裝互換性。安裝腳座亦可直接使用。類比設定型、RS‐485通訊型的輸出入信號端子分配也是共用的。連接器的位置不同。（※數位設定型的端子分配不同。）

關於連接用電纜線（延長用電纜線）、電源電纜線、輸出入信號電纜線的互換性

類比設定型、RS‐485通訊型的電纜線皆未變更。數位設定型只有輸出入信號電纜線與更新前不同。（電源電纜線未變更。

驅動器的附件「電源電纜線」、「輸出入信號電纜線」在更新後改為「電纜線套件」另售（別品名稱）。新購買產品時的注意事項。

關於建議售價（未稅）（含馬達、驅動器、連接用電纜線、電纜線套件的售價）

數位設定型的售價差異為＋750～760元，RS-485通訊型的售價差異為＋1,010～1,020元。控制精度優異、各項功能豐富的產品類型。

數位設定可實現精細的調速及良好的速度重現性，優異的速度變動率則有助於實現各種類型的運轉。

數位設定能以1r/min為單位設定速度，速度的重現性極佳。
也可支援同步運轉，讓2台輸送帶並行或無人搬運車（AGV）行走。

透過優異的速度變動率，可減低因為工作物的變化 (負載的變動)及周圍環境的變化 (環境溫度變化、電壓變動) 造成的速度不均。

重新檢視驅動器的驅動方式後，與舊有產品相比，本產品成功降低噪音。
您可以在以下影片中比較舊有產品與全新改款品的驅動音，能實際感受驅動音的差異。

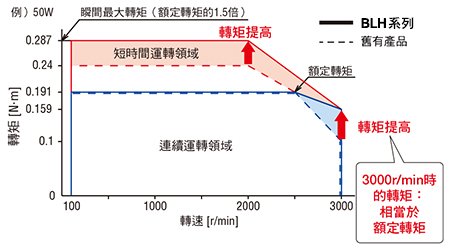

在速度控制範圍內發揮優異的轉矩特性。

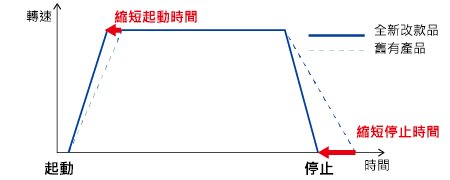

藉由活用瞬間最大轉矩，縮短設備起動時間。

減速停止（數位設定型、RS-485通訊型）

數位設定型在減速停止時會發生剎車力，並可依據任意設定的時間停止。
減速停止的動作可在資料設定軟體MEXE02上設定。

選擇減速停止方法

此外，在資料設定軟體 MEXE02內可設定負載率監視或於任意設定的門檻值（轉矩值）設定Information輸出。

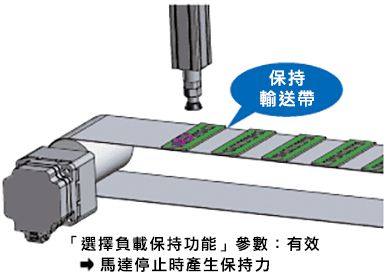

即使沒有機械剎車，依舊可於停止時將負載保持功能當作電氣保持剎車^※使用。
例如搬運用輸送帶停止期間進行作業之用途。

※ 保持不超過額定轉矩50%的負載。

對驅動器的電源供給為OFF時，將失去保持力。請勿用於防止停止時落下等用途。

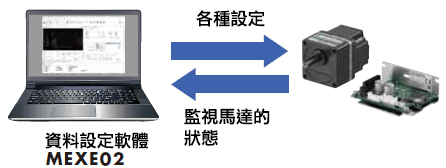

數位設定型、RS-485通訊型的運轉資料或參數設定可在資料設定軟體 MEXE02上設定。
另外，亦提供各種豐富的監視功能及測試功能。本頁介紹其中的部分功能。

可從以下頁面下載軟體。請安裝至電腦中使用。

資料設定軟體 MEXE02 下載頁面請點此處

在電腦畫面上可設定運轉資料。
試運轉時不需連接上位系統，並可直接儲存為運轉資料。

使用多台時，可將運轉資料複製至驅動器，或讀取驅動器的資料。有助於縮短系統的啟動時間。

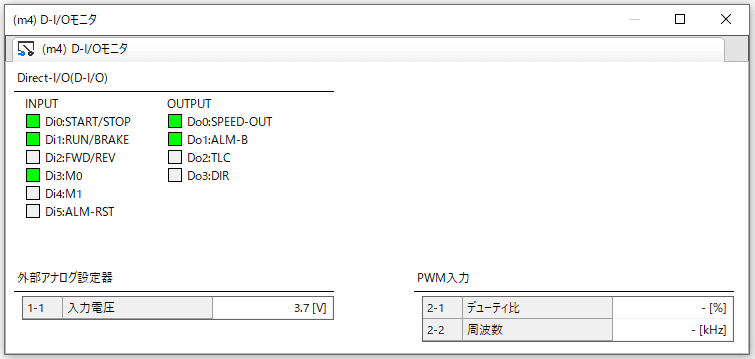

持續監視馬達的狀態，在發現變化的徵兆時即可因應以預防發生問題。
關於「預防保養」的詳細內容，將在教教我吧！馬姐『「預防保養」、「IoT」是什麼？』詳細介紹。

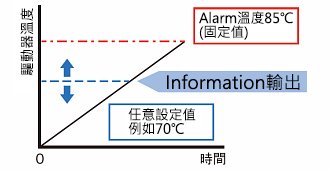

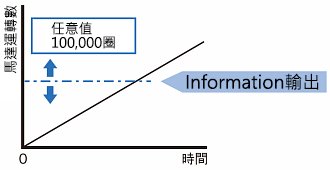

在各Information的監視項目設定任意的數值之後，即可在達到該數值時對外部輸出信號。
藉由Information功能的運作，可在發生Alarm而停止之前察覺異狀，以避免裝置停止的情形。
另外，將此資訊列入上位，將有助於調整產品的維修期間。

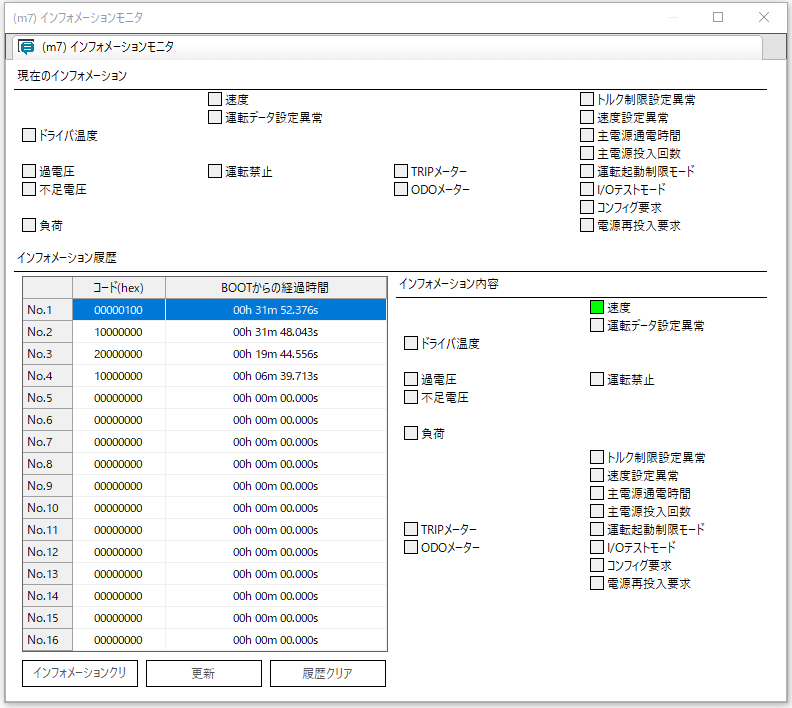

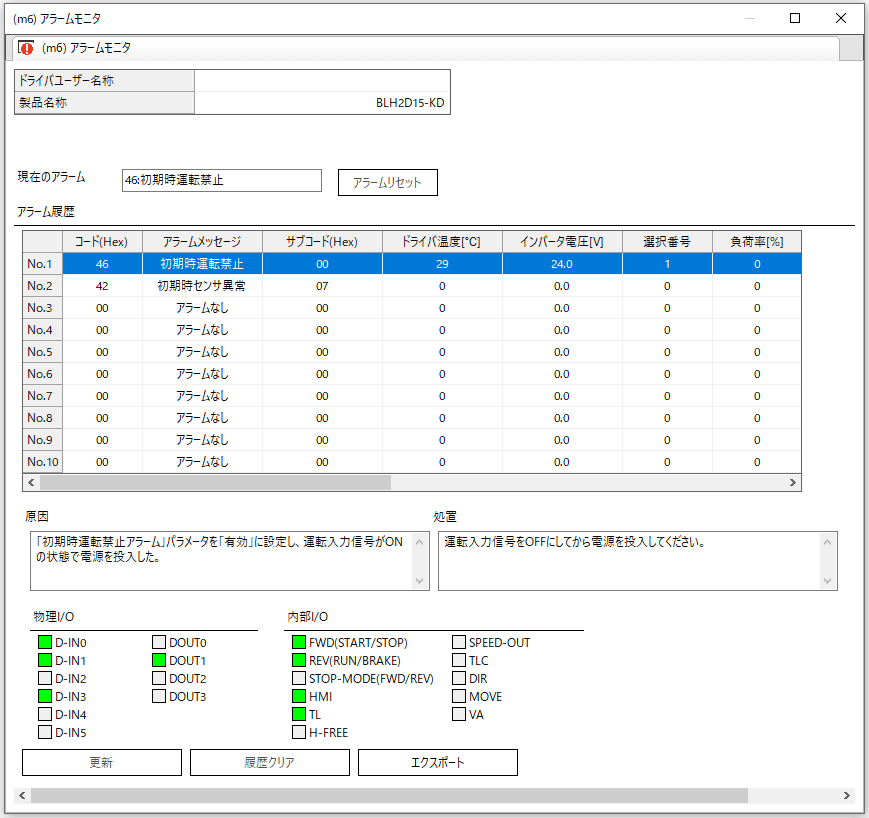

發生的Information將從最新的Information開始依序儲存於RAM，最多可儲存16筆Information，並可在軟體上確認履歷。作為information履歷留存的資訊為information代碼、發生時間及information內容。

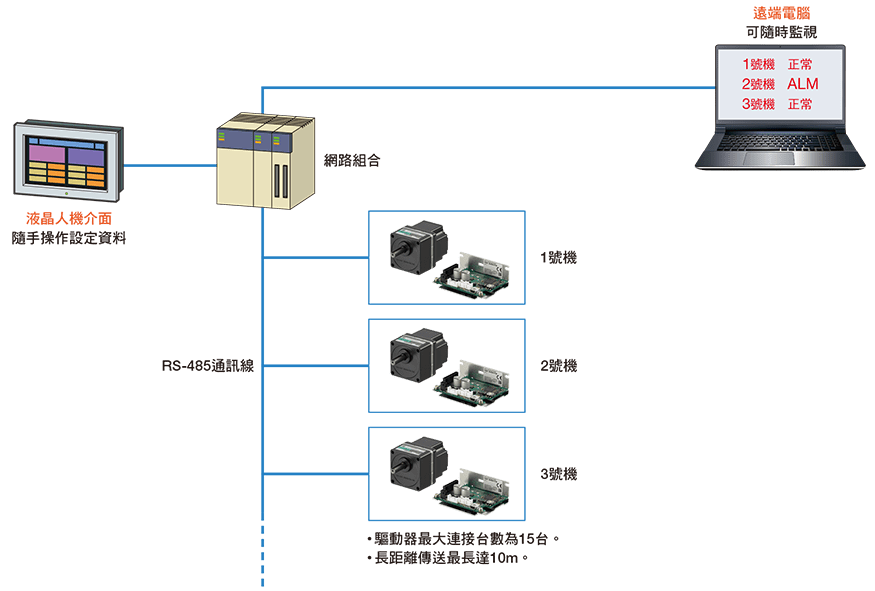

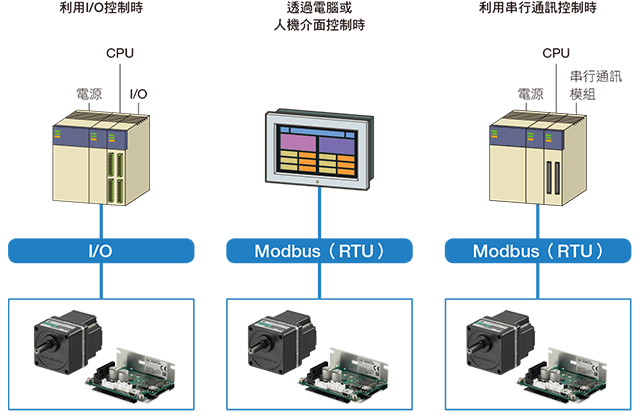

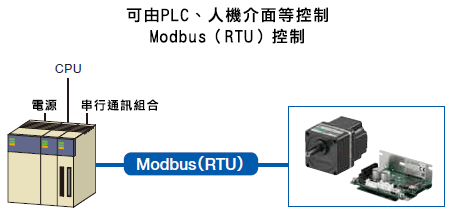

RS-485通訊型在RS‐485通訊中，可進行運轉資料和參數設定、運轉指令的輸入。網路通訊協定對應Modbus（RTU），可連接到可程式人機介面或可程式控制器並進行控制。

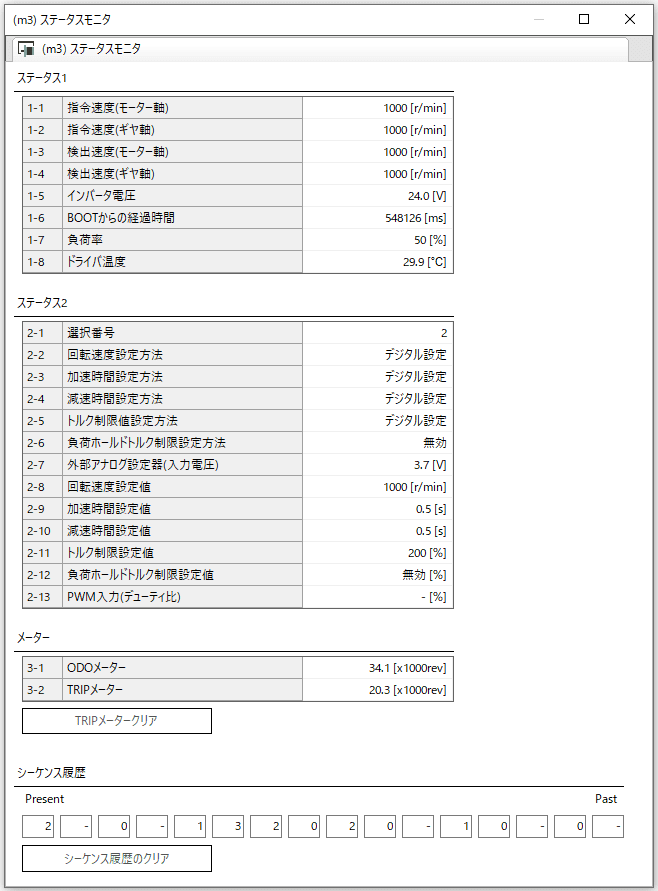

可透過串行通訊取得各種監視內容，因此可隨時由遠端監視馬達、驅動器的狀態。
