L系列 搭載AC調速馬達 DSC系列

「輕鬆」建構直線動作機構

●輕鬆建構輕巧的直線動作機構

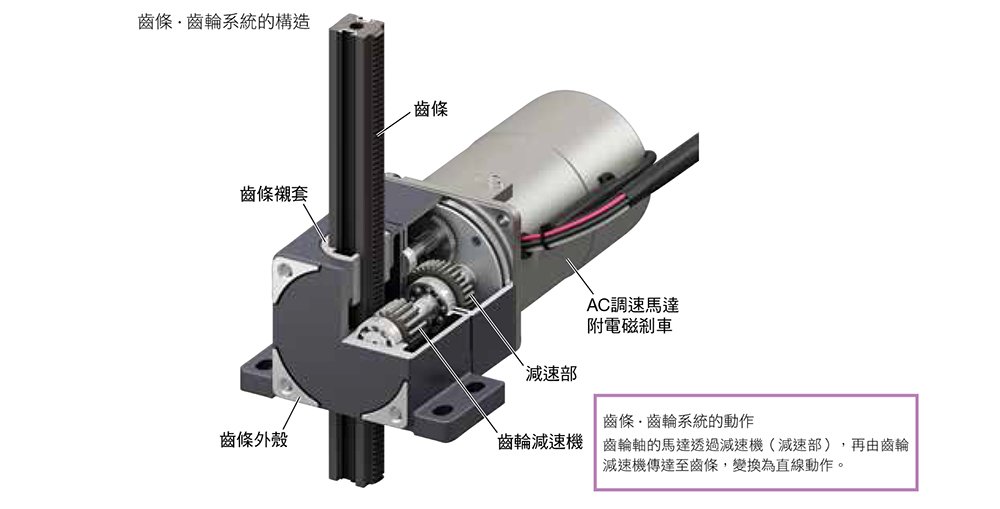

齒條· 齒輪系統可輕鬆將馬達運轉動作變換為直線動作。
直動機構部雖然設計輕巧，但由於實施高強度加工，可搬運大負載。

●縮短設備設計到啟動的時間

採用本公司齒條· 齒輪系統，可減少自行組裝使用的零件數，並大幅縮短設計、組裝所耗費的工時。

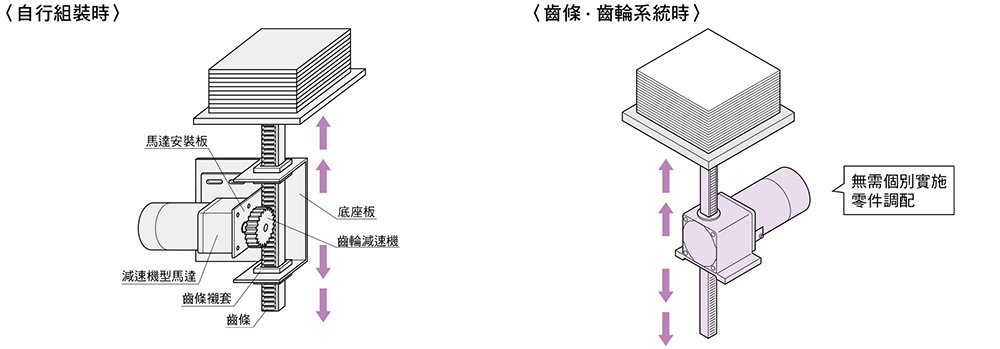

構成零件數的比較

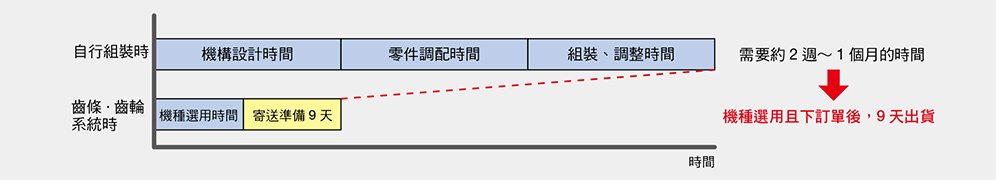

比較設備起動時間

實現合理的上升、下降速度控制

●縮短設備設計到啟動的時間

備有多種與行程種類，可配合設備選用。

●配合使用方式有3種速度控制範圍供選擇

搭載上下運轉時可速度控制的AC調速馬達DSC系列。每種安裝尺寸可由3種速度控制範圍中選擇。

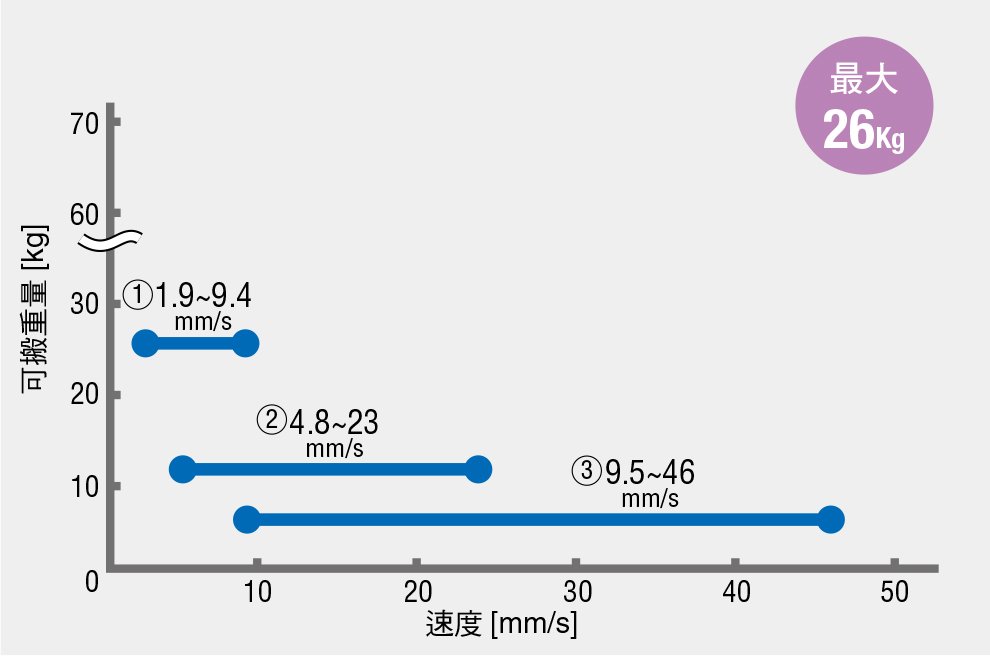

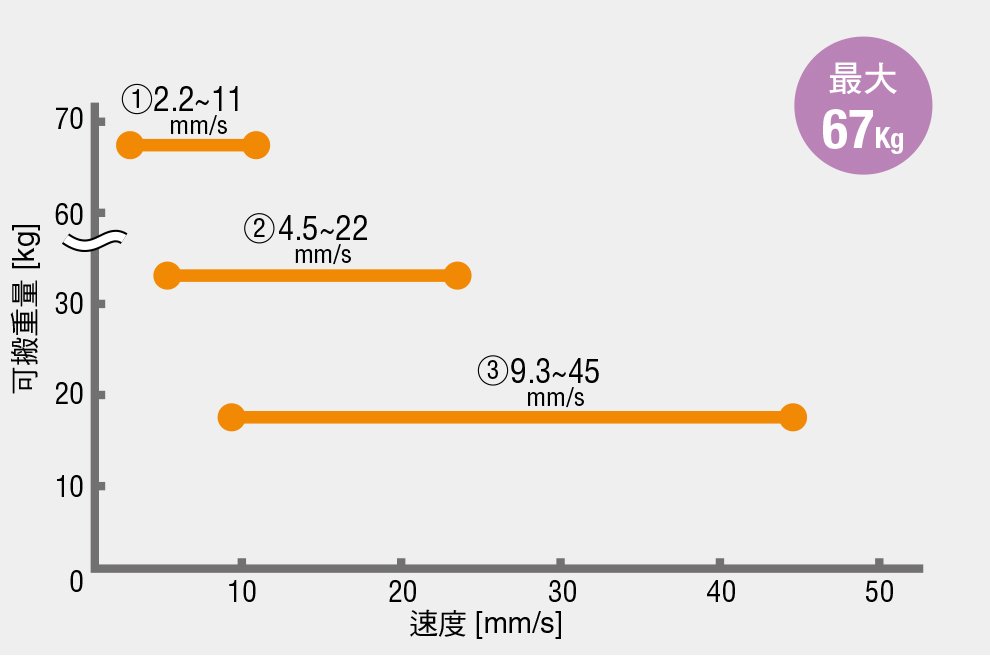

可搬重量及速度控制範圍（60Hz時）

◇安裝尺寸60mm

◇安裝尺寸80mm

小型速度控制器可自在地實現直線動作機構的速度控制優點

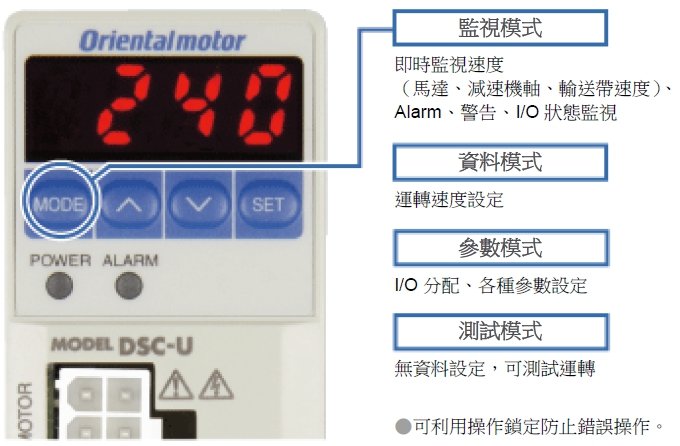

●優點一、利用數位顯示器讓直線動作可視化控制

控制器本體可監視齒條速度、Alarm 、警告、 I/O 狀態或進行各種設定、操作。

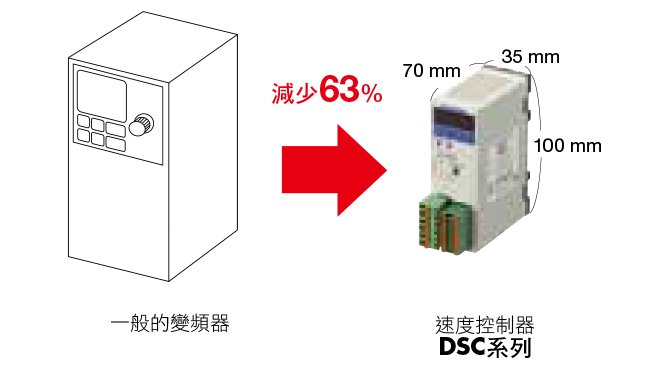

●優點二、小型控制器

體積小，只有一般變頻器的63％。

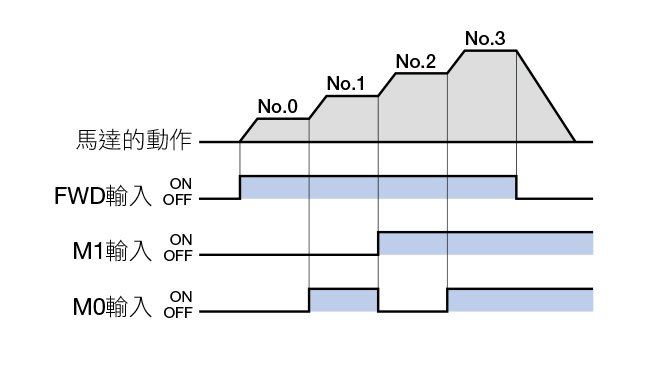

●優點三、速度控制（4 速）

可設定4 個運轉資料，運轉中以 I/O 切換。

觀看影片（與馬達、減速機組合時）

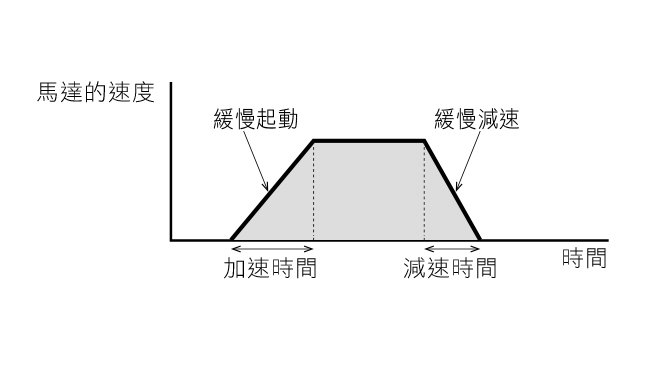

●優點四、緩慢起動／緩慢減速使起

使起動或停止時的馬達動作順暢。可進行4 速資料各不相同的加速．減速設定。

觀看影片（與馬達、減速機組合時）

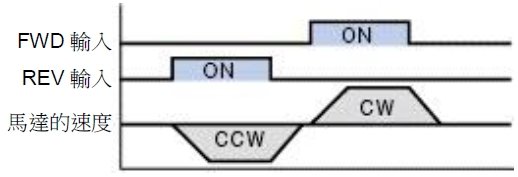

●優點五、正逆運轉

依運轉方向的指示運轉。

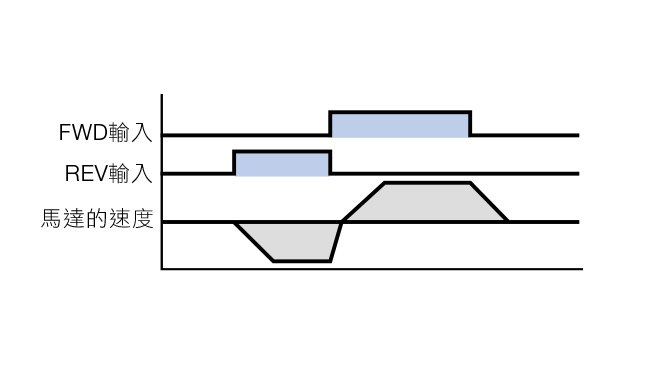

●優點六、瞬間正逆運轉

瞬間切換運轉中馬達的運轉方向。
（在某些條件下可進行短週期的切換）

反覆運轉週期之說明

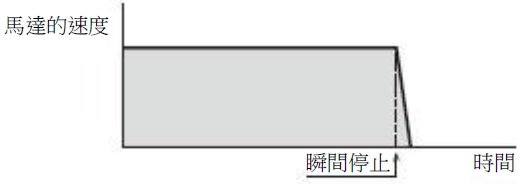

●優點七 、瞬間停止

瞬間停止運轉中的馬達。
（在某些條件下可進行短週期的運轉、停止）

觀看影片（與馬達、減速機組合時）

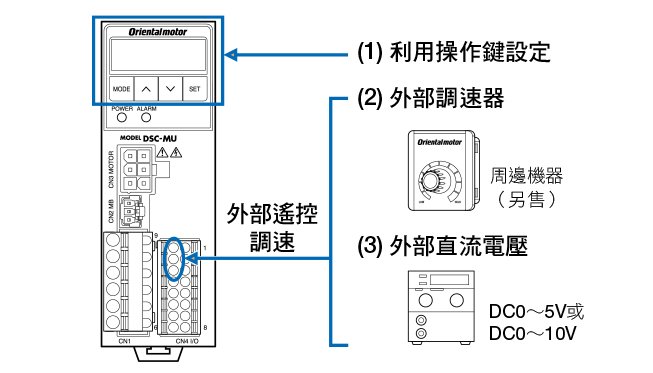

●優點八、可進行外部速度設定觀看

觀看影片（與馬達、減速機組合時）

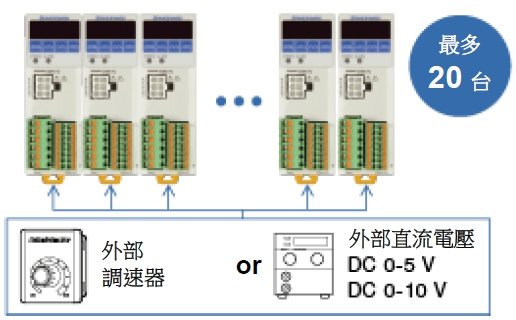

●優點九、並列運轉（最多20台）

可利用1 個外部調速器最多 20 台並列進行運轉。
微調各馬達速度可利用變更控制器的參數進行。

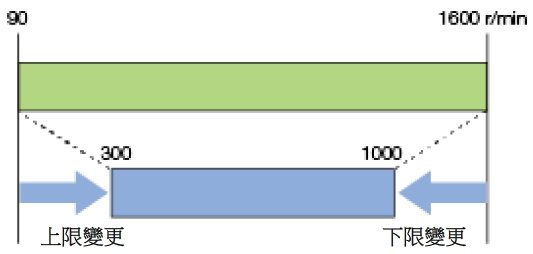

●優點十、轉速範圍的限制

可事先限制可進行速度設定的速度範圍。

可運用於各種用途的齒條· 齒輪系統產品，可將其當成零件選用，使用上非常方便。

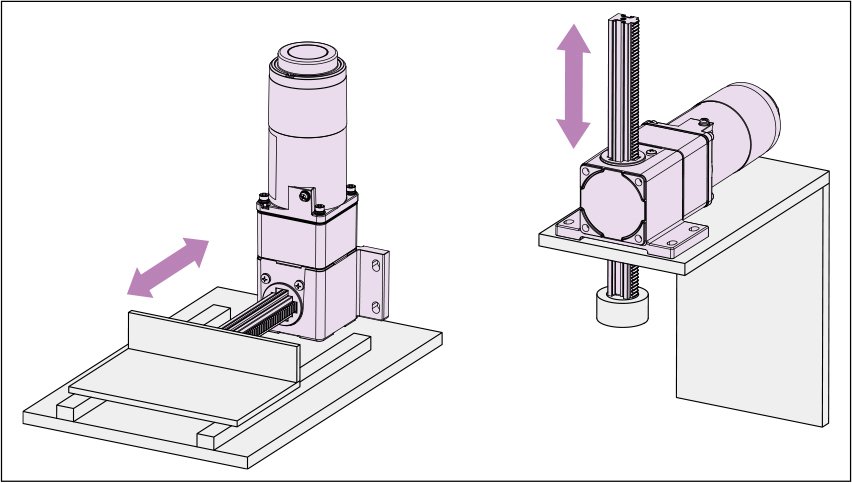

上下驅動也非常簡單。附電磁剎車，除具備落下對策、亦能負載保持。

利用齒條前端的螺絲孔，可輕易連結負載或固定齒條。

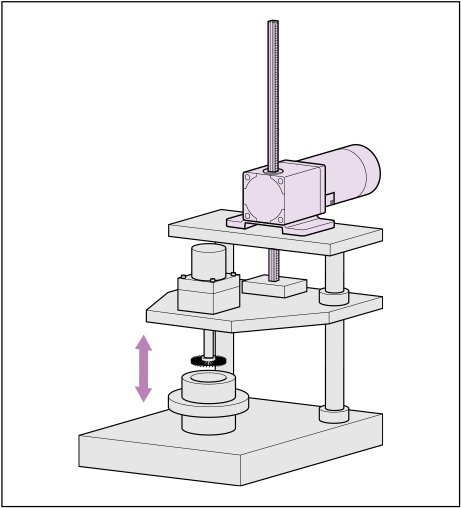

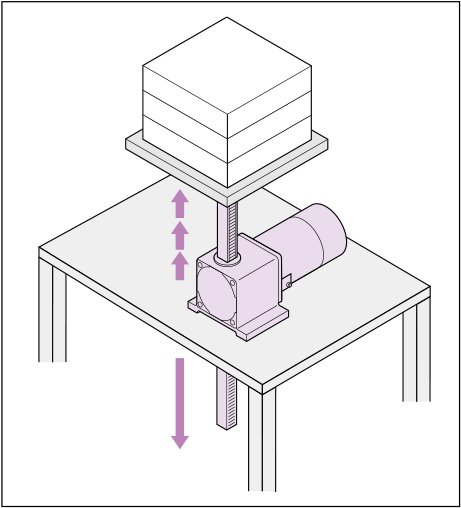

利用高推力，可直接抬起沖床或工作台。

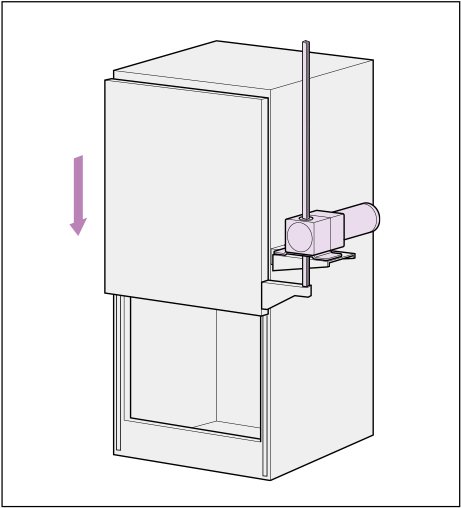

上下開關笨重的門板時，也能自由變更開關速度。
