| 檢測方式 | 形狀 | 連接方式 | 檢測距離 | 型號 |
|---|---|---|---|---|
| 反射型 (標記檢測專用) |
 |
出線型(2m) | 10±2mm(綠色光) | E3C-VS1G 2M |
| 30±5mm(紅色光) | E3C-VS3R 2M | |||
 |
35±5mm(紅色光) | E3C-VM35R 2M | ||
| 70±10mm(紅色光) | E3C-VS7R 2M |
E3C-VS / VM
產品特色
採極細光束，最適合用於細微物體與標記的檢測
最適合用於細微物體與些微色差的檢測
棒狀標記(batmark)的檢測
200μ的極線檢測
細微高低差檢測
本體
感測器區
放大器單元區
| 電源 | 用途 | 形狀 | 功能 | 型號 |
|---|---|---|---|---|
| DC | 輕巧型 |
 |
自我診斷 | E3C-JC4P 2M |
選購品(另售)
安裝金具
| 形狀 | 型號 | 數量 | 備註 |
|---|---|---|---|
 |
E39-L42 | 2個 | 可使用於E3C-VS1G型、E3C-VS3R型。 |
感測器區
| 檢測方式 | 反射型(標記檢測) | ||||
|---|---|---|---|---|---|
| 型號 | E3C-VS1G型 | E3C-VS3R型 | E3C-VM35R型 | E3C-VS7R型 | |
| 檢測距離 | 10±2mm | 30±5mm | 35±5mm | 70±10mm | |
| 最小檢測物體 (白底加黑色標記) |
於檢測距離中心點 0.7mm |
於檢測距離中心點 2mm |
於檢測距離中心點 0.2mm |
於檢測距離中心點 0.6mm |
|
| 光源(發光波長) | 綠色發光二極體 (565nm) |
紅色發光二極體 (680nm) |
紅色發光二極體(660nm) | ||
| 使用環境照度 | 受光面照度 白熾燈：1,000lx以下、太陽光：3,000lx以下 | ||||
| 環境溫度範圍 | 動作時：-10～+70℃、保存時：-25～+70℃ (不可結冰結露) |
動作時：-25～+70℃、保存時：-25～+70℃ (不可結冰結露) |
|||
| 環境濕度範圍 | 動作時：35～85%RH、保存時：35～95%RH(不可結露) | ||||
| 絕緣阻抗 | 20MΩ以上(at 500 VDC) | ||||
| 耐電壓 | AC500V 50/60Hz 1min | ||||
| 震動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 3次 | ||||
| 保護構造 | IEC規格 IP64(僅限室內使用) | IEC規格 IP50(僅限室內使用) | |||
| 連接方式 | 出線型(標準導線長度2m) | ||||
| 重量(包裝狀態) | 約50g | 約60g | |||
| 材質 | 外殼 | 聚碳酸酯 | 耐熱ABS | ||
| 鏡頭區 | 聚碳酸酯 | 玻璃 | |||
| 安裝金具 | ── | 鐵 | |||
| 附屬品 | 使用說明書 | 安裝金具、 +-螺絲M3×16、 彈簧華司、 附平華司、螺帽M3 |
安裝金具、 +-螺絲M3×16、 彈簧華司、附平華司、 螺帽M3、使用說明書 |
||
輸出入段回路圖的相關訊息請參照→E3C型
連接的相關訊息請參照→E3C型
連接插座的相關訊息請參照→E3C型

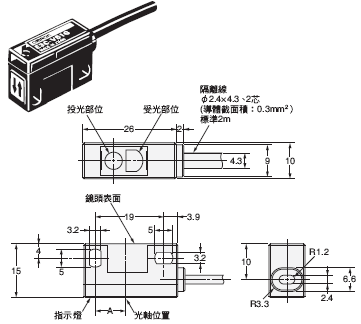

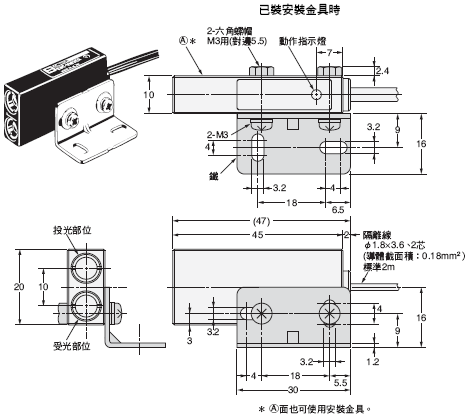

（單位：mm）
未指定尺寸公差：公差等級 IT16
本體
感測器區
E3C-VS1G型
E3C-VS3R型
E3C-VM35R型
E3C-VS7R型
放大器單元區
請參照→E3C型
選購品(另售)
安裝金具
請參照→E39-L/F39-L/E39-S/E39-R型
