E3C

產品特色

前端超薄小巧設計不佔空間，可緊密安裝，內含防干擾功能

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

感測器搭配輸入指示燈，設定簡單

本體

感測器區

檢測方式	用途	檢測距離	型號

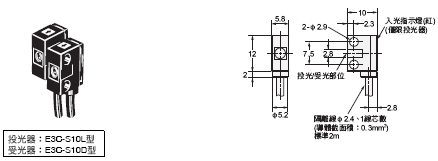

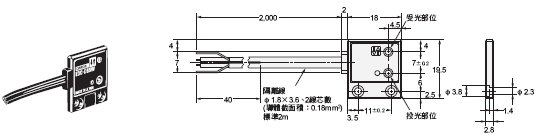

對照型 (投光器 + 受光器)	小型	100mm(紅外光)	E3C-S10 2M 投光器 E3C-S10L 2M 受光器 E3C-S10D 2M

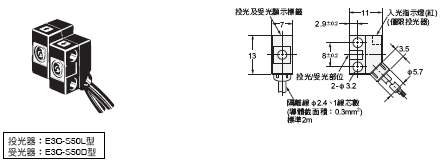

		500mm(紅外光)	E3C-S50 2M ＊投光器 E3C-S50L 2M 受光器 E3C-S50D 2M

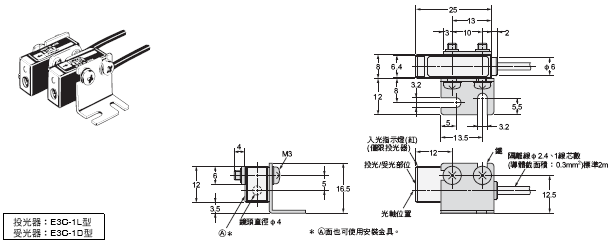

		1m(紅外光)	E3C-1 2M 投光器 E3C-1L 2M 受光器 E3C-1D 2M

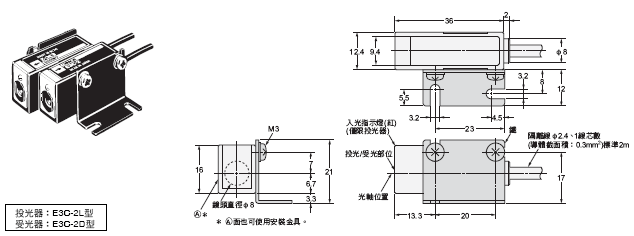

		2m(紅外光)	E3C-2 2M 投光器 E3C-2L 2M 受光器 E3C-2D 2M

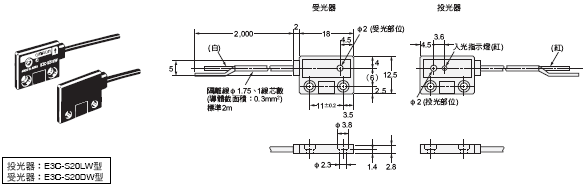

	輕巧型	200mm(紅外光)	E3C-S20W 2M

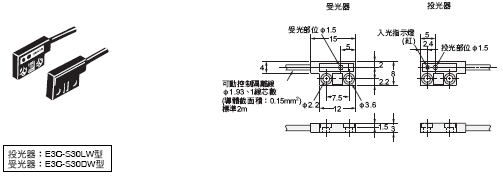

	輕巧型	300mm(紅外光)	E3C-S30W 2M

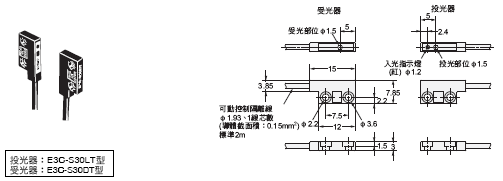

	側視	300mm(紅外光)	E3C-S30T 2M

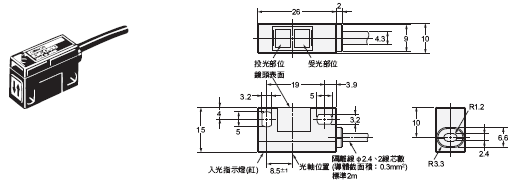

拡散反射形	小型	100mm(紅外光)	E3C-DS10 2M

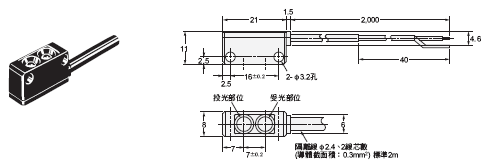

	輕巧型	50mm(紅外光)	E3C-DS5W 2M
	側視	100mm(紅外光)	E3C-DS10T 2M

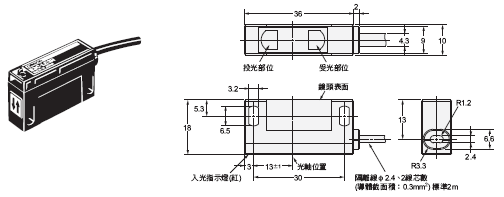

限定反射形	小型	30±3mm(紅色光)	E3C-LS3R 2M

＊無法單買投光器或受光器。請以組合型號購買。(組合型號：E3C-S50 2M)

放大器元件區

電源	用途	形狀	功能	型號
DC	輕巧型		自我診斷	E3C-JC4P 2M

選購品(另售)

安裝金具

型號	數量	備註
E39-L41	2個	附屬於E3C-1型。
E39-L42	2個	附屬於E3C-2型。可使用於E3C-DS10型。
E39-L127-T1	1個	可使用於E3C-S10型。
E39-L127-T2	1個
E39-L127-T3	1個
E39-L31	1個＊	可使用於E3C-S50型。

註. 詳細說明載於「安裝金具一覽表」E39-L/E39-S/E39-R型＊使用對照型時，需訂購2個投光/受光器專用配件。

感測器區

檢測方式		對照型
型號		E3C-S10	E3C-S20W	E3C-S50	E3C-S30T	E3C-1	E3C-2
型號		E3C-S10	E3C-S20W	E3C-S50	E3C-S30W	E3C-1	E3C-2
檢測距離		100mm	200mm	500mm	300mm	1m	2m
標準檢測物體		φ2mm以上不透明體		Φ3mm以上不透明體	Φ1.5mm以上不透明體	Φ4mm以上不透明體	Φ8mm以上不透明體
指向角		投光/受光器：各10~60°		投光/受光器：各10~40°		投光/ 受光器：各3~20°	投光/ 受光器：各3~15°
光源 (發光波長)		紅外線發光二極體(950nm)			紅外線發光二極體 (940nm)	紅外線發光二極體 (950nm)
使用環境照度		受光面照度白熾燈：3,000lx以下、太陽光：10,000lx以下
環境溫度範圍		動作時/保存時：各-25~+70℃ (不可結冰結露)
環境濕度範圍		動作時/保存時：各35 ~ 85%RH (不可結露)
絶縁組抗		20MΩ min.(at 500 VDC)
耐電壓		AC500V 50/60Hz 1min
振動(耐久性)		10~55Hz重複振幅1.5mm X、Y、Z各方向 2h
衝撃(耐久性)		500m/s² X、Y、Z各方向 3次
保護構造		IEC規格IP64 均僅限室內使用	IEC規格IP50 均僅限室內使用	IEC規格IP64 均僅限室內使用	IEC規格IP60 均僅限室內使用	IEC規格IP66 均僅限室內使用
連接方式		出線型(標準導線長度2m)
重量 (包裝狀態)		約50g			約24g	約60g	約120g
材質	外殼	聚碳酸酯		ABS	聚碳酸酯		鋅鑄造
	鏡頭區	聚碳酸酯		壓克力	聚碳酸酯
	安裝金具	— —				鐵
附屬品		使用說明書	螺絲M2×8、彈簧華司、平華司、螺帽M2、使用說明書	使用說明書	螺絲M2×8、彈簧華司、平華司、螺帽M2、使用說明書	安裝金具 (附螺絲)、使用說明書	安裝金具 (附螺絲)、使用說明書

檢測方式		擴散反射型			限定反射型
型號		E3C-DS5W	E3C-DS10T	E3C-DS10	E3C-LS3R
檢測距離		50mm(白紙100×100mm)	100mm (白紙100×100mm)	100mm (白紙50×50mm)	30±3mm (白紙10×10mm)
應差		小於檢測距離的20%		小於檢測距離的10%	小於檢測距離的±3%
光源(發光波長)		紅外線發光二極體(950nm)	紅外線發光二極體 (950nm)		紅色發光二極體(680nm)
使用環境照度		受光面照度白熾燈：3,000lx以下、太陽光：10,000lx以下
環境溫度範圍		動作時/保存時：各-25 ~ +70℃ (不可結冰結露)
環境濕度範圍		動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗		20MΩ min. (at 500 VDC)
耐電壓		AC500V 50/60Hz 1min
震動(耐久性)		10 ~ 55Hz重複振幅1.5mm X、Y、Z 各方向 2h
衝擊(耐久性)		500m/s² X、Y、Z各方向 3次
保護構造		IEC規格 IP50 (僅限室內使用)		IEC規格 IP64 (僅限室內使用)
連接方式		出線型(標準導線長度2m)
重量(包裝狀態)		約50g			約55g
材質	外殼	聚碳酸酯
材質	鏡頭區	聚碳酸酯
附屬品		+螺絲 M2×8、彈簧華司、平華司、螺帽 M2、使用說明書	使用說明書

放大器元件區

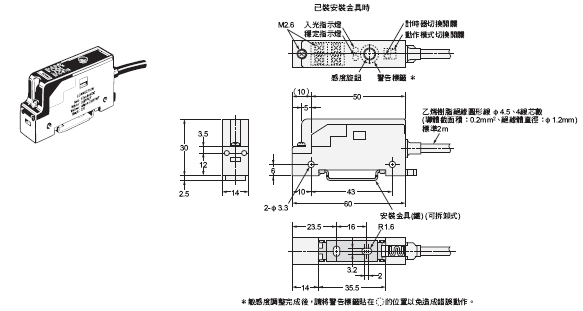

型號		E3C-JC4P
電源電壓		DC12 ~ 24V±10%漣波(p-p) 1V以下
消耗電力(電流)		40mA以下
控制輸出		負載電源電壓小於DC24V 負載電流小於100mA NPN開路集極輸出型(殘留電壓1V以下) 入光時ON/遮光時ON 切換開關
定時器功能		關閉(OFF)延遲0/40ms (切換開關)
環境溫度範圍		動作時：-10 ~ +55℃、保存時：-25 ~ +70℃ (不可結冰結露))
環境濕度範圍		動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗		20MΩ min. (at 500 VDC)
耐電壓		AC500V 50/60Hz 1min
震動(耐久性)		10 ~ 55Hz重複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性)		300m/s² X、Y、Z 各方向 3回
保護構造		IEC規格 IP40 (僅限室內使用)
保護迴路		電源反接保護、輸出短路保護、防止相互干擾功能
應答時間		動作、復歸：各1ms以下
連接方式		端子台輸入出線 (標準導線長度2m)
重量(包裝狀態)		約80g
材質	外殼	ABS
材質	安裝金具	鐵
附屬品		安裝金具、調整用起子、警告標籤、使用說明書
