E3NC

E3NC

產品特色
最適合使用光纖/光電感測器無法檢測之應用
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

用於檢測有無的E3NC-L系列與用於判別用途的E3NC-S系列產品種類齊全

•E3NC-L系列備有同軸回歸反射型、長距離可變光點反射型、小光點限定反射型
•E3NC-S系列裝載CMOS，即使是不同顏色的工件或物體傾斜，也能穩定檢測

搭配能輕鬆設定的智慧型調整功能，可達到穩定的檢測效果

採用具備清晰高辨識性的「白色畫面」顯示器

感測頭採用耐繞曲的可動控制導線

感測頭(小型雷射感測器 E3NC-L型系列)

檢測方式 形狀 光束形狀 檢測距離 雷射等級 導線長度 形式
同軸
回歸反射
(附M.S.R.功能)		 3316_lu_1_1 光點 8m * 等級1 2ｍ E3NC-LH03 2M
5ｍ E3NC-LH03 5M
擴散反射 3316_lu_1_2 可變光點 1.2m 2ｍ E3NC-LH02 2M
5ｍ E3NC-LH02 5M
限定反射 3316_lu_1_3 光點 70±15mm 2ｍ E3NC-LH01 2M
5ｍ E3NC-LH01 5M

＊反射板 使用以下任一型號時：E39-R21型、E39-R22型、E39-RS10型、E39-RS11型。本機型未附反射板。請依實際用途另行選購反射板。
註. 放大器單元僅能連接E3NC-LA[][]型。

放大器單元(小型雷射感測器 E3NC-L型系列)

連接方式 形狀 輸出入 型號
NPN輸出 PNP輸出
出線(2m) 3316_lu_2_1 2組輸出 + 1組輸入 E3NC-LA21 2M E3NC-LA51 2M
省配線接頭 3316_lu_2_2 1組輸出 + 1組輸入 E3NC-LA7 E3NC-LA9
M8接頭 3316_lu_2_3 1組輸出 + 1組輸入 E3NC-LA24 E3NC-LA54
感測器通訊模組專用接頭＊ 3316_lu_2_4 ―― E3NC-LA0

＊將放大器單元連接至網路時，需備有感測器通訊模組。
註. 感測頭僅能連接E3NC-LH[][]型。

感測頭(小型CMOS雷射感測器 E3NC-Ｓ型系列)

檢測方式 形狀 光束形狀 測量範圍 雷射等級 導線長度 型號
距離設定 3316_lu_3_1 光點 35～250mm 等級2 ２ｍ E3NC-SH250H 2M
等級1 ２ｍ E3NC-SH250 2M
3316_lu_3_2 35～100mm ２ｍ E3NC-SH100 2M

註. 放大器單元僅能連接E3NC-SA[][]型。

放大器單元(小型CMOS雷射感測器 E3NC-Ｓ型系列)

連接方式 形狀 輸出入 型號
NPN輸出 PNP輸出
出線(2m) 3316_lu_4_1 2組輸出 + 1組輸入 E3NC-SA21 2M E3NC-SA51 2M
省配線接頭 3316_lu_4_2 1組輸出 + 1組輸入 E3NC-SA7 E3NC-SA9
M8接頭 3316_lu_4_3 1組輸出 + 1組輸入 E3NC-SA24 E3NC-SA54
感測器通訊模組專用接頭 3316_lu_4_4 ― E3NC-SA0

＊將放大器單元連接至網路時，需備有感測器通訊模組。
註. 感測頭僅能連接E3NC-SH[][]型/E3NC-SH[][]H型。

選購品(另售)

感測頭 配件

反射板（回歸反射型專用 必備品）

本產品未附於感測器，必須另行訂購。

適用的感測頭 形狀 型號 數量
E3NC-LH03 3316_lu_5_1 E39-R21 1
3316_lu_5_2 E39-R22
3316_lu_5_3 E39-RS10
3316_lu_5_4 E39-RS11
註. 關於反射板之安裝方法，請參閱規格說明書第14頁的「安全注意事項」。

鏡頭安裝附件(感測頭專用)

以下配件並未附屬於感測器中，如有需要請另行訂購。

適用的感測頭 形狀 型號 數量
E3NC-LH03 3316_lu_6_1 E39-P51 1
E3NC-LH02 3316_lu_6_2 E39-P52

註. 搭配適用的感測頭後即可轉為直線光束。

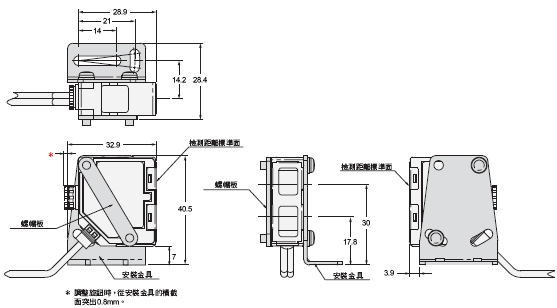

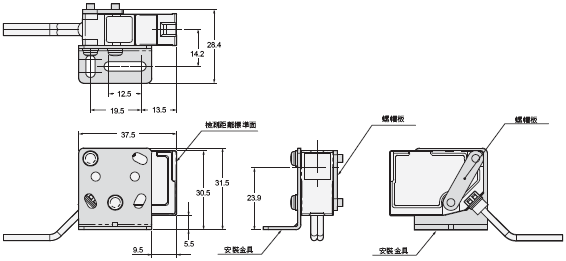

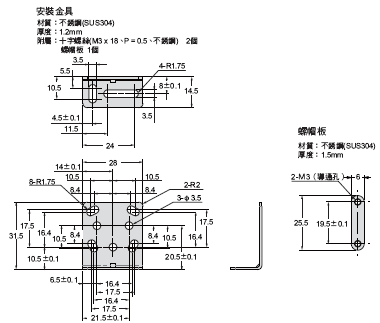

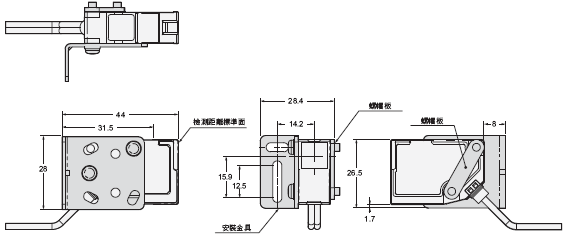

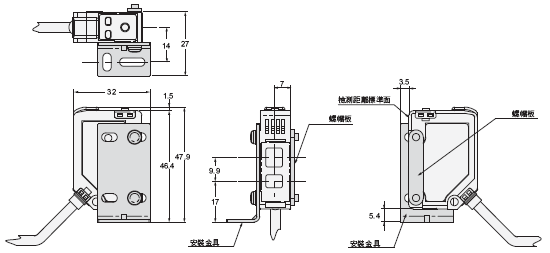

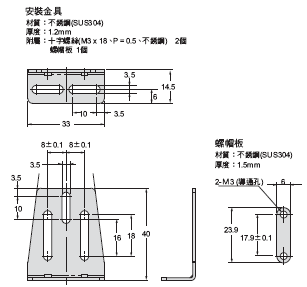

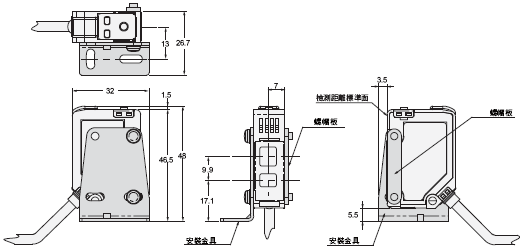

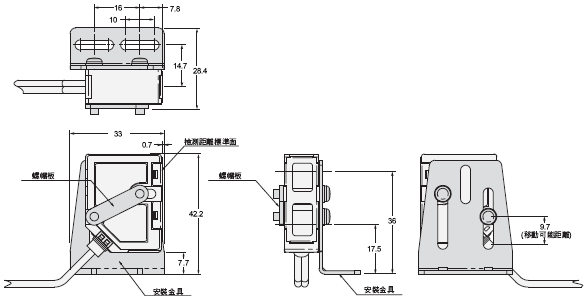

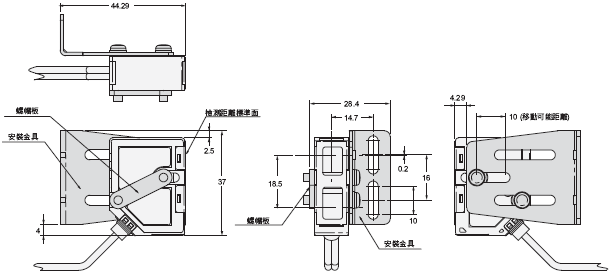

安裝金具(感測頭專用)

以下配件並未附屬於感測器中，請視實際需求另行訂購。

適用的感測頭 形狀 型號 數量 內容
E3NC-LH03 3316_lu_7_1 E39-L190 1 安裝金具：1個
螺帽 板：1個
十字螺絲 (M3×18)：2個
E3NC-LH02 3316_lu_7_2 E39-L185
E3NC-LH01 3316_lu_7_3 E39-L186
E3NC-SH250H
E3NC-SH250
E3NC-SH100		 3316_lu_7_4 E39-L187
3316_lu_7_5 E39-L188

放大器單元 選購品

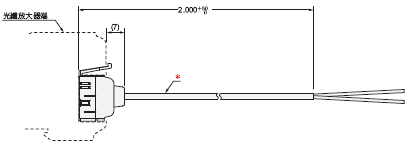

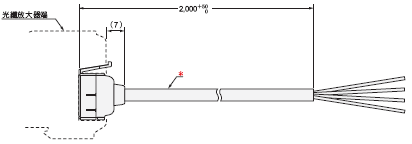

省配線接頭(必須使用省配線接頭型)

本產品未附放大器單元，如有需要請另行訂購。※附保護貼紙

種類 形狀 導線長度 芯線數量 型號
主接頭 3316_lu_8_1 2m 4組線 E3X-CN21
子接頭 3316_lu_8_2 2組線 E3X-CN22

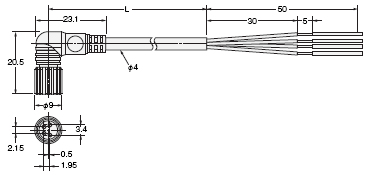

感測器I/O接頭(必須使用M8接頭型)

本產品未附放大器單元，如有需要請另行訂購。

尺寸 導線規格 形狀 導線種類 型號
M8 標準導線

直線形

3316_lu_9_1

 2ｍ 4線式 XS3F-M421-402-A
5ｍ XS3F-M421-405-A

L形

3316_lu_9_2

 2ｍ XS3F-M422-402-A
5ｍ XS3F-M422-405-A

註. 詳細資訊請參閱OMRON網站(https://www.omron.com.tw)之「XS3型」。

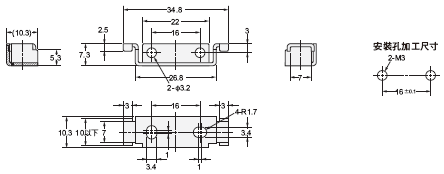

安裝金具(放大器單元專用)

未附於放大器單元，如有需要請另行選購。

形狀 型號 數量
3316_lu_10_1 E39-L143 1

註. 詳細內容請參閱本公司網站(https://www.omron.com.tw)「E39-L/E39-S/E39-R型」之「安裝金具一覽表」。

鋁軌

未附於放大器單元，如有需要請另行選購。

形狀 種類 型號 數量
3316_lu_11_1 淺型/全長1m PFP-100N 1
淺型/全長0.5m PFP-50N
深型/全長1m PFP-100N2

端板

附感測器通訊模組1組(2個)。
未附於放大器單元，如有需要請另行選購。

形狀 型號 數量
3316_lu_12_1 PFP-M 1

保護蓋

放大器單元的保護蓋。若遺失等時請下單訂購。

形狀 型號 數量
3316_lu_12_1_2 E39-G24 FOR
E3NC-LA		 1
E39-G21 FOR
E3NC-SA

相關產品

感測器通訊模組

種類 形狀 型號
EtherCAT感測頭通訊模組 3316_lu_13_1 E3NW-ECT
CompoNet感測頭通訊模組 3316_lu_13_2 E3NW-CRT
CC-Link感測頭通訊模組 3316_lu_13_3 E3NW-CCL
分散式模組 * 3316_lu_13_4 E3NW-DS

詳細資訊請參閱OMRON網站(https://www.omron.com.tw)。
＊所有分散式模組都可和感測器通訊模組進行連接。

EtherCAT®為德國Beckhoff Automation GmbH取得授權之專利技術，亦為註冊商標。
CompoNet為ODVA之註冊商標。
CC-Link為三菱電機株式會社的註冊商標，並由CC-Link協會進行管理。

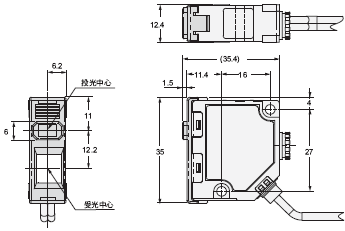

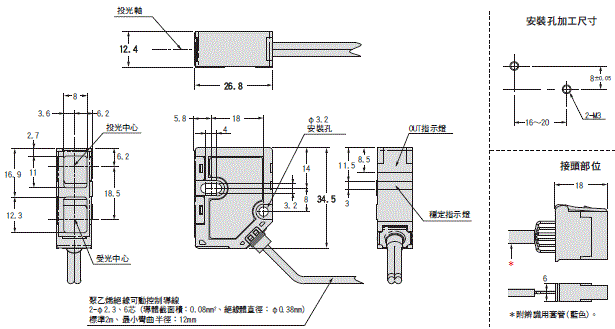

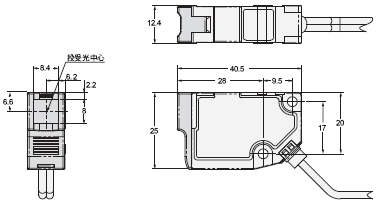

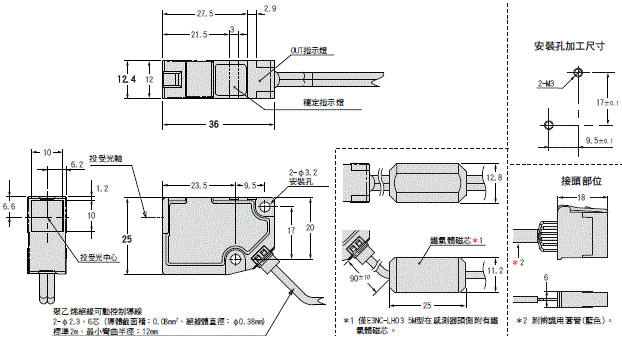

小型雷射感測頭 E3NC-L型

感測頭

檢測方式
 同軸回歸反射型(附M.S.R.功能)
型號 E3NC-LH03 E3NC-LH03+
E39-P51
光源(發光波長) ＊1 可視半導體雷射(660nm) 1.35mW (平均輸出315μＷ) (JIS規格 等級1、IEC/EN Class1、FDA Class1)
檢測距離 ＊2 GIGA光量模式(GIGA) 8m 0.5m
標準模式(Stnd) 6m
高速模式(HS) 3.5m
最快速模式(SHS) 2m
光束形狀 光點 直線
光束大小＊3 約φ2mm
(距離1m時)

長邊方向 約25mm (距離250mm時)

長邊方向 約50mm (距離500mm時)
應差＊4 -
指示燈 OUT指示燈(橘色)、穩定指示燈(綠色)
使用環境照度 受光面照度 白熾燈：10,000lx以下、太陽光：20,000lx以下
環境溫度範圍 動作時：-10 ～ +55℃、保存時：-25 ～ +70℃ (不可結冰、結露)
環境濕度範圍 動作時、保存時：各35 ～ 85%RH (不可結露)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC1,000V 50/60Hz 1min
震動(耐久性) 10 ～ 55Hz、重複振幅1.5mm或100m/s2 X、Y、Z各方向2h
衝擊(耐久性) 500m/s2 X、Y、Z各方向3次
保護構造 IEC認證 IP67 ＊5
連接方式 接頭中繼型(標準導線長度2m)
材質 感測頭 外殼 PBT
鏡頭區 甲基丙烯樹脂(PMMA)
導線 PVC

鏡頭安裝附件

 外殼 ー ABS
鏡頭區 ー 甲基丙烯樹脂
(PMMA)

重量 (包裝狀態/ 僅本體)

 導線長度2m類型 約120g/約70g
導線長度5m類型 約180g/約130g

鏡頭安裝附件

 ー 約25g/約2g
附屬品 使用說明書

＊1. 符合FDA規格的Laser Notice No. 50規定，依IEC60825-1標準分類為Class1。CDRH提出申請。 E3NC-LH01型、E3NC-LH02型(Accession Number： 1220690) E3NC-LH03型（Accession Number: 1320739）

＊2. 以本公司標準檢測物體(白紙)測量(E3NC-LH01型、E3NC-LH02型、E3NC-LH02型+E39-P52型)。 使用反射板E39-R21型、E39-R22型、E39-RS10型、E39-RS11型測量，不推薦使用該型號以外的反射板(E3NC-LH03型、E3NC-LH03型+E39-P51型)。

＊3. 將檢測距離內的中心光強度定義為1/e2 (13.5%)。 若在定義區域外出現散射光，導致工件周遭的光線反射率比工件本身要來得高時，則可能會造成影響。

＊4. 以額定檢測距離進行測量。

＊5. E39-P5□型附有防止異物混入的墊料，但E3NC-LH□□型與E39-P5□型之間的保護構造不提供保證。

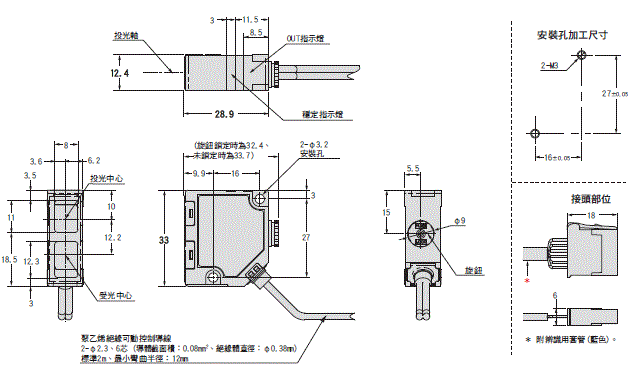

檢測方式 擴散反射型 限定反射型
型號 E3NC-LH02 E3NC-LH02+
E39-P52		 E3NC-LH01
光源(發光波長) ＊1

可視半導體雷射(660nm) 1.35mW (平均輸出315μＷ)

(JIS規格 等級1、IEC/EN Class1、FDA Class1)
檢測距離 ＊2 GIGA光量模式(GIGA) 1,200mm 1,000mm 70±15mm
標準模式(Stnd) 750mm 600mm
高速模式(HS) 250mm 200mm
最快速模式(SHS) 200mm 150mm
光束形狀 光點 直線 光點
光束大小＊3 約φ0.8mm
(距離300mm時)

長邊方向 約45mm (距離500mm時)

長邊方向 約100mm (距離1,000mm時)

 約φ0.1mm
(距離70mm時)
應差＊4 小於檢測距離的10%
指示燈 OUT指示燈(橘色)、穩定指示燈(綠色)
使用環境照度 受光面照度 白熾燈：10,000lx以下、太陽光：20,000lx以下
環境溫度範圍 動作時：-10 ~ +55℃、保存時：-25 ~ +70℃ (不可結冰、結露)
環境濕度範圍 動作時、保存時：各35 ~ 85%RH (不可結露)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC1,000V 50/60Hz 1min
震動(耐久性) 10 ~ 55Hz、重複振幅1.5mm或100m/s2 X、Y、Z各方向2h
衝擊(耐久性) 500m/s2 X、Y、Z各方向3次
保護構造 IEC規格 IP65 (E3NC-LH02型僅限於旋鈕鎖定狀態)＊5
連接方式 接頭中繼型(標準導線長度2m)
材質 感測頭 外殼 PBT
鏡頭區 甲基丙烯樹脂(PMMA)
導線 PVC
鏡頭安裝附件 外殼 ー ABS ー
鏡頭區 ー 甲基丙烯樹脂
(PMMA)		 ー

重量 (包裝狀態/

僅本體)

 導線長度2m類型 約115g/約65g
導線長度5m類型 約175g/約125g
鏡頭安裝附件 ー 約25g/約2g ー
附屬品 使用說明書


＊1. 符合FDA規格的Laser Notice No. 50規定，依IEC60825-1標準分類為Class1。

CDRH提出申請。(Accession Number： 1220690) E3NC-LH03型預計申請CDRH。
＊2. 以本公司標準檢測物體(白紙)測量(E3NC-LH01型、E3NC-LH02型、E3NC-LH02型+E39-P52型)。

使用反射板E39-R21型、E39-R22型、E39-RS10型、E39-RS11型測量，不推薦使用該型號以外的反射板(E3NC-LH03型、E3NC-LH03型+E39-P51型)。
＊3. 將檢測距離內的中心光強度定義為1/e2 (13.5%)。

若在定義區域外出現散射光，導致工件周遭的光線反射率比工件本身要來得高時，則可能會造成影響。
＊4. 以額定檢測距離進行測量。
＊5. E39-P5[]型附有防止異物混入的墊料，但E3NC-LH[][]型與E39-P5[]型之間的保護構造不提供保證。

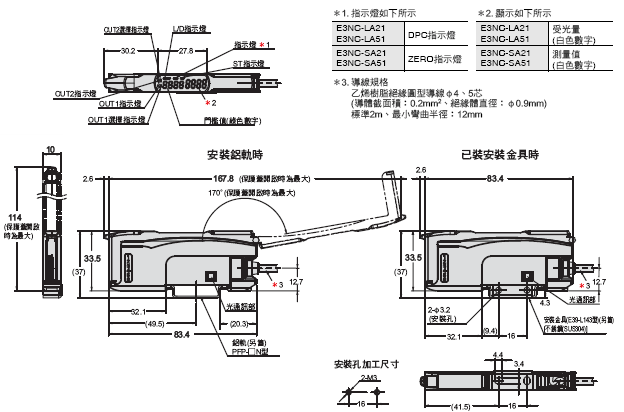

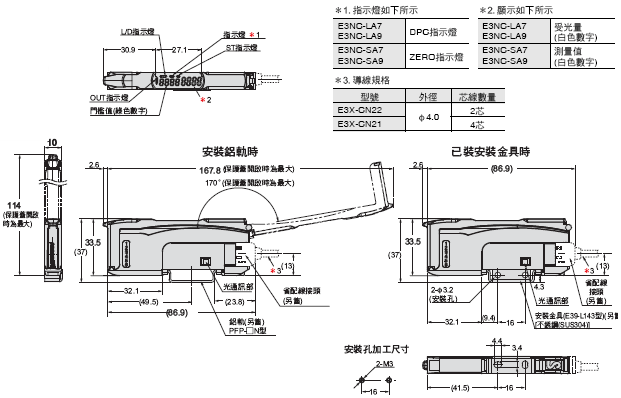

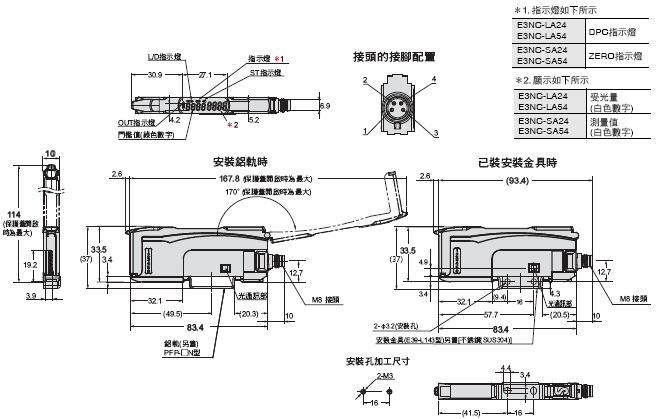

放大器單元

類型 標準 感測器通訊模組專用
NPN輸出
 E3NC-LA21 E3NC-LA7 E3NC-LA24 E3NC-LA0
PNP輸出
 E3NC-LA51 E3NC-LA9 E3NC-LA54
連接方式
 出線 省配線接頭 M8接頭 感測器通訊模組專用接頭
輸出入 輸出 2組輸出 １組輸出 ―― ＊1
外部輸入 1組輸入 1組輸入
電源電壓 ＊2 DC10 ~ 30V包含鏈波(p-p) 10%

透過感測器通訊模組，

再由接頭供電
消耗電力 ＊3

電源電壓24V時

一般模式 ：1,560mW以下(消耗電流 65mA以下)

節能功能ON：1,320mW以下(消耗電流 55mA以下)

節能功能LO：1,440mW以下(消耗電流 60mA以下)
控制輸出 ＊4

負載電源電壓：DC30V以下、開路集極輸出型

負載電流：連接1 ~ 3台時需小於100mA

連接4台以上時，需小於20mA

( 殘留電壓 負載電流低於10mA：1V以下

負載電流10 ~ 100mA：2V以下)
關機狀態下電流：0.1mA以下

 ――
外部輸入 請參考＊5 ――
指示燈

7段式顯示(子數位顯示：綠色+主要數位顯示：白色)

顯示方向：可切換一般/反轉顯示
OUT指示燈(橘色)、L/D指示燈(橘色) 、

ST指示燈(藍色) 、DPC指示燈(綠色) 、

OUT選擇指示燈(橘色) (僅2輸出)
保護迴路 電源反接保護、輸出短路保護、輸出逆接保護 電源反接保護、輸出短路保護
應答時間 最快速模式(SHS)＊6 動作・復歸：各80μs
高速模式(HS) 動作・復歸：各250μs
標準模式(Stnd) 動作・復歸：各1ms

GIGA光量模式

(GIGA)

 動作・復歸：各16ms
感度調整 智慧型調整
【2點式調整/全自動調整/定位調整/最大感度調整/功率調整/比例調整(-99% ～ +99%)】或手動調整方式
最多連接台數 30台 使用E3NW-ECT型時
30台 ＊7
使用E3NW-CRT型時
16台
使用E3NW-CCL型時
16台
防止相互干擾之台數限制 最快速模式(SHS) ＊6 0台
高速模式(HS) 2台
標準模式(Stnd) 2台
GIGA光量模式(GIGA) 4台
功能 動態功率控制(DPC) 有
定時器
 可選擇定時器功能關閉/OFF延遲/ON延遲/單觸發/通斷電延遲
1ms ~ 9999ms
歸零
 可顯示負值(亦可改變門檻值)
設定復歸＊8
 可選擇復歸初始設定(出廠時的狀態) / 復歸使用者設定值(儲存完成的狀態)
節能模式＊9
 可選擇OFF (數位指示燈亮燈) / ECO ON (數位指示燈熄燈) / ECO LO (數位指示燈微亮)等其中一項
記憶區
切換設定
 可在BANK1 ~ 4之間選擇
功率調整設定
 可在ON/OFF之間選擇
輸出1設定
 可選擇一般檢測模式或區域檢測模式
輸出２設定

可選擇一般檢測模式、

警報輸出模式或錯誤輸出模式

 ――

可選擇一般檢測模式、

警報輸出模式或錯誤輸出模式
外部輸入設定
 可選擇輸入OFF、調整、功率調整、投光OFF、歸零、記憶區切換 ――
遲滯幅度設定
 可選擇標準設定或用戶設定
環境溫度範圍 ＊10 動作時：
連接1 ~ 2台時 ：-25 ~ +55℃、
連接3 ~ 10台時 ：-25 ~ +50℃、
連接11 ~ 16台時 ：-25 ~ +45℃、
連接17 ~ 30台時 ：-25 ~ +40℃
保存時：-30 ~ +70℃(不可結冰結露)		 動作時：
連接1 ~ 2台時：0 ~ +55℃
連接3 ~ 10台時：0 ~ +50℃
連接11 ~ 16台時：0 ~ +45℃
連接17 ~ 30台時：0 ~ +40℃
保存時：-30 ~ +70℃
(不可結冰結露)
環境濕度範圍 動作時、保存時：各35 ~ 85%RH (不可結露)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC1,000V 50/60Hz 1min
震動(耐久性) 10 ~ 55Hz重複振幅1.5mm X、Y、Z 各方向 2h
衝擊(耐久性) 500m/s2 Ｘ、Ｙ、Ｚ各方向3次 150m/s2 Ｘ、Ｙ、Ｚ各方向 3次
重量(包裝狀態下/僅本體) 約115g/約75g 約60g/約20g 約65g/約25g
材質 外殼 聚碳酸酯(PC)
外蓋 聚碳酸酯(PC)
導線 PVC
附屬品 使用說明書

＊1. 2組感測器輸出通過網路後，分配於PLC。藉由PLC經由網路的操作，即可進行各種設定變更並讀出檢測值。
＊2. 所適用的感測頭為E3NC-LH[][]型系列。(輸出入DC10 ~ 30V 等級2)
＊3. 電源電壓為10 ~ 30V時
一般模式：1,650mW以下(電源電壓30V時 消耗電流55mA以下/電源電壓10V時 消耗電流115mA以下)
節能功能ON：1,410mW以下(電源電壓30V時 消耗電流47mA以下/電源電壓10V時 消耗電流95mA以下)
節能功能LO：1,530mW以下(電源電壓30V時 消耗電流51mA以下/電源電壓10V時 消耗電流105ｍA以下)
＊4. 2組輸出型的輸出電流總和需小於100mA (殘餘電壓 負載電流低於10mA時：1V以下、負載電流10 ~ 100mA時：2V以下)
＊5. 相關輸入規格如下：

有接點輸入(繼電器、開關) 無接點輸入(電晶體) 輸入時間
NPN類型

ON狀態：將0V短路(流出電流：1mA以下)

OFF狀態：開路或將Vcc短路

ON狀態：1.5V以下 (流出電流：1mA以下)

OFF狀態：Vcc-1.5V ~ Vcc (電流外漏：0.1mA以下)

 ON：9ms以上
OFF：20ms以上
PNP類型

ON狀態：將Vcc短路(吸入電流：3mA以下)

OFF狀態：開路或將0V短路

ON狀態：Vcc-1.5V ~ Vcc (吸入電流：3mA以下)

OFF狀態：1.5V以下(電流外漏：0.1mA以下)

＊5-1. 僅限使用外部輸入選擇調整或功率調整時，將ON/OFF均設為25ms以上。
＊6. 選擇最快速模式作為檢測功能時，通訊功能、防止相互干擾功能將被關閉。
＊7. 僅限連接OMRON製NJ型系列條件下。
＊8. 記憶區不會因為使用者復歸的動作而復歸、或是因使用者儲存的動作而儲存。
＊9. 將自2014年7月以後的生產批次追加節能功能LO。
＊10.連接台數若超過11台時，環境溫度範圍不到50℃。

附件

反射板

型號 E39-R21 E39-R22 E39-RS10 E39-RS11
環境溫度範圍 動作時：-10 ~ +55℃、保存時：-25 ~ +70℃ (不可結冰結露)
環境濕度範圍 動作時、保存時：各35 ~ 85%RH (不可結露)
震動(耐久性) 10 ~ 55Hz、重複振幅1.5mm或100m/s2 X、Y、Z各方向2h
衝擊(耐久性) 500m/s2 Ｘ、Ｙ、Ｚ各方向 3次
保護構造 IEC規格 IP67 (僅限E39-R21型、E39-R22型)
材質 反射面 ：甲基丙烯樹脂(PMMA)
背面：PBT		 甲基丙烯樹脂(PMMA)
重量(包裝狀態下/僅本體) 約30g/約5g 約35g/約10g 約26g/約1g 約30g/約5g
附屬品 使用說明書

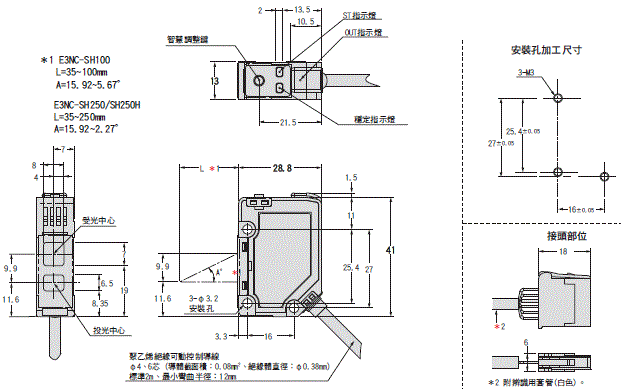

小型CMOS雷射感測器E3NC-S型

感測頭

檢測方式 距離設定型
型號 E3NC-SH250H E3NC-SH250 E3NC-SH100
光源(發光波長) ＊1 可視半導體雷射(660nm)
1mW (平均輸出220μＷ)
(JIS規格 等級2、IEC/EN
Class2、FDA Class2)

可視半導體雷射(660nm) 0.5mW (平均輸出100μＷ)

(JIS規格 等級1、IEC/EN Class1、FDA Class1)
測量範圍 35 ~ 250mm (顯示值：350 ~ 2500) 35 ~ 100mm (顯示值：350 ~
1000)

標準檢測高低差＊2

 35 ~ 180mm：9mm
180 ~ 250mm：25mm		 35 ~ 50mm：1.5mm
50 ~ 100mm：3mm
光束大小＊3 約φ1mm (距離為250mm時) 約φ0.5mm (距離為100mm時)
指示燈 OUT指示燈(橘色)、穩定指示燈(綠色)、ST指示燈(藍色)
使用環境照度 受光面照度
白熾燈：4,000lx以下
太陽光：8,000lx以下		 受光面照度
白熾燈：2,000lx以下
太陽光：4,000lx以下		 受光面照度
白熾燈：4,000lx以下
太陽光：8,000lx以下
環境溫度範圍 動作時：-10 ~ +50℃、保存時：-25 ~ +70℃ (不可結冰結露)
環境濕度範圍 動作時、保存時：各35 ~ 85%RH (不可結露)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC1,000V 50/60Hz 1min
震動(耐久性) 10 ~ 55Hz重複振幅1.5mm X、Y、Z 各方向 2h
衝擊(耐久性) 500m/s2 X、Y、Z各方向3次
保護構造 IEC規格 IP67
連接方式 接頭中繼型(標準導線長度2m)
材質 外殼 PBT
鏡頭區 甲基丙烯樹脂(PMMA)
導線 PVC
重量 (包裝狀態下/僅本體) 約125g/約75g
附屬品 使用說明書、雷射警告標籤(僅限E3NC-SH250H型)

註. 高反射率的物體可能會有在測量範圍外的錯誤檢測結果產生。
＊1. 符合FDA規格的Laser Notice No. 50規定，依IEC60825-1標準分類為Class1。CDRH提出申請。(Accession Number： 1220691)
＊2. 於檢測距離中心測量本公司的標準檢測物體(白色陶瓷)
＊3. 光束大小：於檢測距離中心將中心光強度定義為1/e2 (13.5%)。
若在定義區域外出現散射光，導致工件周遭的光線反射率比工件本身要來得高時，則可能會造成影響。
此外，檢測比光點直徑更小的工件時，可能會無法取得正確的測量值。

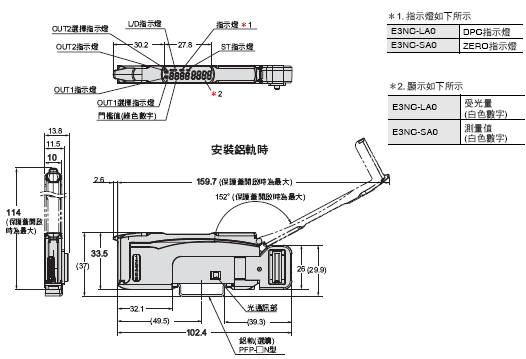

放大器單元

類型 標準 感測器通訊模組專用
NPN輸出 E3NC-SA21 E3NC-SA7 E3NC-SA24 E3NC-SA0
PNP輸出 E3NC-SA51 E3NC-SA9 E3NC-SA54
連接方式 出線 省配線接頭 M8接頭 感測器通訊模組專用接頭
輸出入 輸出 2組輸出 1組輸出 ――*1
外部輸入 1組輸入
電源電壓*2 DC10 ~ 30V包含鏈波(p-p) 10%

透過感測器通訊模組，

再

由接頭供電
消耗電力*3

電源電壓24V時 一般模式 ：1,920mW以下(消耗電流 80mA以下) 節能功能

ON：1,680mW以下(消耗電流 70mA以下) 節能功能

LO：1,800mW以下 (消耗電流 75mA以下)
控制輸出*4

負載電源電壓：DC30V以下、 開路集極輸出型
負載電流：連接1 ~ 3台時需小於100mA、 連接4台以上

時，需小於20mA ( 殘留電壓 負載電流低於10mA：1V以下
負載電流10 ~ 100mA：2V以下)
關機狀態下電流：0.1mA以下

 ――
外部輸入 請參考*5
指示燈 7段式顯示(子數位顯示：綠色 + 主要數位顯示：白色) 顯示方向：可切換一般/反轉顯示 OUT指示燈(橘色)、L/D指示燈(橘色)、ST指示燈(藍色)、ZERO指示燈(綠色)、 OUT選擇指示燈(橘色) (僅2輸出)
保護迴路 電源反接保護、輸出短路保護、輸出逆接保護 電源反接保護、輸出短路保護
應答時間

最快速模式(SHS)*6

 動作・復歸：各1.5ms
高速模式(HS) 動作・復歸：各5ms
標準模式(Stnd) 動作・復歸：各10ms
GIGA光量模式(GIGA) 動作・復歸：各50ms
感度調整 智慧型調整
【2點調整/全自動調整/單點調整/無工件調整/2點區域調整/單點區域調整/無工件區域調整】
或手動調整方式
最多連接台數 30台 使用E3NW-ECT型時
30台*7
使用E3NW-CRT型時
16台
使用E3NW-CCL型時
16台
防止相互干擾之台數限制

最快速模

式(SHS)

*6		 0台
高速模式(HS) 2台

標準模式

(Stnd)

 2台
GIGA光量模式(GIGA) 2台
功能 定時器 可選擇定時器功能關閉/OFF延遲/ON延遲/單觸發/通斷電延遲
1ms ~ 9999ms
歸零 可顯示負值(亦可改變門檻值)

設定復歸

*8

 可選擇復歸初始設定(出廠時的狀態) / 復歸使用者設定值(儲存完成的狀態)

節能模式

*9

 可選擇OFF (數位指示燈亮燈) / ECO ON (數位指示燈熄燈) / ECO LO (數位指示燈微亮)等其中一項

記憶區

切換設定

 可在BANK1 ~ 4之間選擇
輸出1設定 可選擇一般檢測模式、區域檢測模式或維持功能
輸出2設定 可選擇一般檢測模式或 錯誤輸出模式 ―― 可選擇一般檢測模式或 錯誤輸出模式

外部

輸入設定

 可選擇輸入OFF、調整、投光OFF、歸零、記憶區切換 ――

維持功能

*10

 可在OFF/ON之間選擇

背景消除

功能*11

 可在OFF/ON之間選擇
遲滯幅度設定 可選擇標準設定或用戶設定
環境溫度範圍 *12 動作時：
連接1 ~ 2台時 ：-25 ~ +55℃、
連接3 ~ 10台時 ：-25 ~ +50℃、
連接11 ~ 16台時 ：-25 ~ +45℃、
連接17 ~ 30台時 ：-25 ~ +40℃
保存時：-30 ~ +70℃ (不可結冰、結露)		 動作時：
連接1 ~ 2台時：0 ~ +55℃
連接3 ~ 10台時：0 ~ +50℃
連接11 ~ 16台時：0 ~ +45℃
連接17 ~ 30台時：0 ~ +40℃
保存時：-30 ~ +70℃
(不可結冰、結露)
環境濕度範圍 動作時、保存時：各35 ~ 85%RH (不可結露)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC1,000V 50/60Hz 1min
震動(耐久性) 10 ~ 55Hz重複振幅1.5mm X、Y、Z 各方向 2h
衝擊(耐久性) 500m/s2 Ｘ、Ｙ、Ｚ各方向 3次 150m/s2 Ｘ、Ｙ、Ｚ各方向 3次

重量(包裝狀態下/

僅本體)

 約115g/約75g 約60g/約20g 約65g/約25g
材質 外殼 聚碳酸酯(PC)
外蓋 聚碳酸酯(PC)
導線 PVC
附屬品 使用說明書

＊1. 2組感測器輸出通過網路後，分配於PLC。
藉由PLC經由網路的操作，即可進行各種設定變更並讀出檢測值。
＊2. 適用的感測頭為E3NC-SH[][]型系列。（輸出輸入DC10～30V，等級2）
＊3. 電源電壓為10 ~ 30V時
一般模式：2,250mW以下(電源電壓30V時 消耗電流75mA以下/電源電壓10V時 消耗電流145mA以下)
節能功能ON：2,010mW以下(電源電壓30V時 消耗電流67mA以下/電源電壓10V時 消耗電流125mA以下)
節能功能LO ：2,130mW以下(電源電壓30V時 消耗電流71mA以下/電源電壓10V時 消耗電流135mA以下)
＊4. 2組輸出型的輸出電流總和需小於100mA (殘餘電壓 負載電流低於10mA時：1V以下、負載電流10 ~ 100mA時：2V以下)
＊5. 相關輸入規格如下：

有接點輸入(繼電器、開關) 無接點輸入(電晶體) 輸入時間＊5-1
NPN類型 ON狀態：將0V短路(流出電流：1mA以下)
OFF狀態：開路或將Vcc短路		 ON狀態：1.5V以下 (流出電流：1mA以下)
OFF狀態：Vcc-1.5V ~ Vcc (電流外漏：0.1mA以下)		 ON：9ms以上
OFF：20ms以上
PNP類型 ON狀態：將Vcc短路(吸入電流：3mA以下)
OFF狀態：開路或將0V短路		 ON狀態：Vcc-1.5 V ~ Vcc (吸入電流：3mA以下)
OFF狀態：1.5V以下(電流外漏：0.1mA以下)

＊5-1. 選擇利用外部輸入來調整時，ON/OFF狀態皆為25ms以上。
＊6. 選擇最快速模式作為檢測功能時，通訊功能、防止相互干擾功能將被關閉。
＊7. 僅限連接OMRON製NJ型系列條件下。
＊8. 記憶區不會因為使用者復歸的動作而復歸、或是因使用者儲存的動作而儲存。
＊9. 將自2014年8月以後的生產批次追加節能功能LO。
＊10.此功能可用來設定測量錯誤時之輸出值。設定為ON：可維持測量錯誤前一刻之輸出值、OFF：關閉測量錯誤時之輸出值。
＊11.僅檢測調整時的受測物體。
＊12.連接台數若超過11台時，環境溫度範圍不到50℃。

（單位：mm）

未指定尺寸公差：公差等級IT16

感測頭

回歸反射型
E3NC-LH03型

E3NC 外觀尺寸 3

擴散反射型
E3NC-LH02型

E3NC 外觀尺寸 4

限定反射型
E3NC-LH01型

E3NC 外觀尺寸 5

距離設定型
E3NC-SH250H型
E3NC-SH250型
E3NC-SH100型

E3NC 外觀尺寸 6

放大器單元

出線型
E3NC-LA21型
E3NC-LA51型
E3NC-SA21型
E3NC-SA51型

E3NC 外觀尺寸 8

省配線接頭型
E3NC-LA7型
E3NC-LA9型
E3NC-SA7型
E3NC-SA9型

E3NC 外觀尺寸 9

M8接頭型
E3NC-LA24型
E3NC-LA54型
E3NC-SA24型
E3NC-SA54型

E3NC 外觀尺寸 10

感測器通訊模組專用接頭型
E3NC-LA0型
E3NC-SA0型

E3NC 外觀尺寸 11

選購品(另售)

反射板(回歸反射型專用)

E39-R21型

E3NC 外觀尺寸 14

E39-RS10型

E3NC 外觀尺寸 15

E39-R22型

E3NC 外觀尺寸 16

E39-RS11型

E3NC 外觀尺寸 17

鏡頭安裝附件

E39-P51型

E3NC 外觀尺寸 19

安裝鏡頭安裝附件(E39-P51型)時

E3NC 外觀尺寸 20

E39-P52型

E3NC 外觀尺寸 21

安裝鏡頭安裝附件(E39-P52型)時

E3NC 外觀尺寸 22

安裝金具(感測頭專用)

E39-L190型

E3NC 外觀尺寸 23

安裝金具(E39-L190型)裝配時(底部安裝)

E3NC 外觀尺寸 24

安裝金具(E39-L190型)裝配時(背面安裝)

E3NC 外觀尺寸 25

E39-L185型

E3NC 外觀尺寸 26

安裝金具(E39-L185型)裝配時

E3NC 外觀尺寸 27

E39-L186型

E3NC 外觀尺寸 28

安裝金具(E39-L186型)裝配時(底部安裝)

E3NC 外觀尺寸 29

安裝金具(E39-L186型)裝配時(背面安裝)

E3NC 外觀尺寸 30

E39-L187型

E3NC 外觀尺寸 31

安裝金具(E39-L187型)裝配時

E3NC 外觀尺寸 32

E39-L188型

E3NC 外觀尺寸 33

安裝金具(E39-L188型)裝配時

E3NC 外觀尺寸 34

省配線接頭

主接頭
E3X-CN21型

E3NC 外觀尺寸 36

＊導線φ4/4芯/標準2m（導體截面積： 0.2mm2（ AWG24 ） /絕緣體直徑： φ1.1mm ）

子接頭
E3X-CN22型

E3NC 外觀尺寸 38

＊導線φ4/2芯/標準2m（導體截面積： 0.2mm2（ AWG24 ） /絕緣體直徑： φ1.1mm ）

感測器I/O接頭

直線形
XS3F-M421-40[]-A型

E3NC 外觀尺寸 41

L形
XS3F-M422-40[]-A型

E3NC 外觀尺寸 42

安裝金具(放大器單元)
E39-L143型

E3NC 外觀尺寸 43

材質：不鏽鋼（SUS304）

鋁軌
PFP-100N型
PFP-50N型

E3NC 外觀尺寸 45

材質：鋁

PFP-100N2型

E3NC 外觀尺寸 47

材質：鋁

端板
PFP-M型

E3NC 外觀尺寸 49

材質：鐵、鍍鋅

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
E3NC 規格說明書 SCEA-180-TW5
[11280KB] 		2018年12月26日
20181226
 E3NC 規格說明書
高度判別與量測感測器選擇指南 SCEA-184-TW5
[6306KB] 		2017年9月12日
20170912
 高度判別與量測感測器選擇指南

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
E3NC Data Sheet -
[7178KB] 		Nov 01, 2018
20181101
 E3NC Data Sheet
E3NC-L/-S Catalog E427-E1-02
[5509KB] 		Oct 11, 2016
20161011
 E3NC-L/-S Catalog
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
