DRLII系列 內藏定位功能

在輕巧的機體中集中收納直動機構。

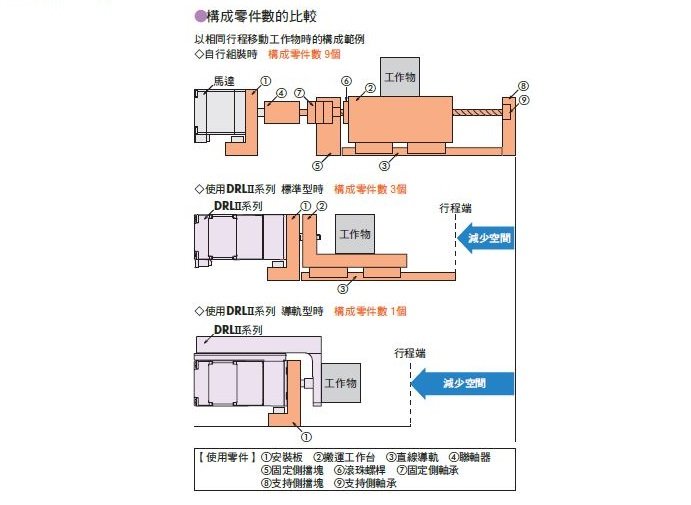

不再需要過去為了自行組裝而準備的零件，因此可縮短裝置設計和選用零件的時間。此外，可減少組裝和安裝精度的調整所需時間，有助於提高客戶的生產效率。

採用使轉子中空化，在其內部收納滾珠螺桿的構造。
由於不需要請客戶準備聯軸器或滾珠螺桿軸承等零件，因此可實現裝置的小型化和輕量化。



● 結合中空轉子與滾珠螺桿螺帽
因聯軸器剛性等零件的組合，使齒隙的影響變小，可實現高精度的定位。

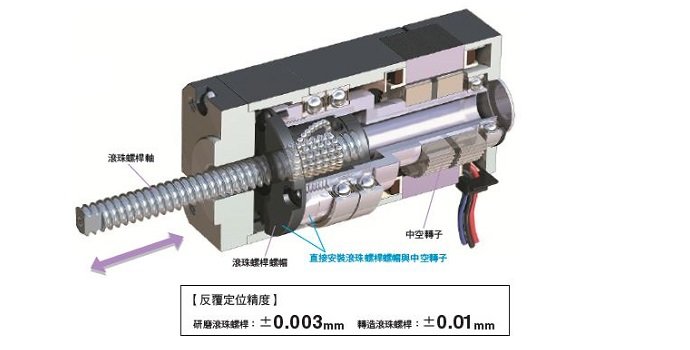

關於內部構造
DRLII 系列是將轉子部中空化，將滾珠螺桿收納在內部的構造。中空轉子運轉，滾珠螺桿螺帽隨之運轉，滾珠螺桿前端設有只轉機構*，因此滾珠螺桿軸呈直線動作。
滾珠螺桿包括以下 2 種：微量傳送和高精度定位的研磨滾珠螺桿以及具穩定性的一般定位用轉造滾珠螺桿。
滾珠螺桿軸收納在中空轉子內部，以較短的總長確保最大限度的行程。此外，滾珠螺桿螺帽的外周部配置大口徑的軸承，以直接承受直線動作時產生的巨大推力載重。
＊導軌型、工作台型不需要。



● DRLII 系列採用步進馬達
由於為步進馬達，每 1 Step 傳送的定位精度高，可正確進行前進、後退。
此外，停止時也不會發生軸微小振動的微振現象，可確實保持停止位置。



類型	標準型	導軌型	工作台型
外觀
	直接組裝在客戶裝置中使用或在作動器外部設置負載搬運用導軌使用。	已在作動器上安裝可固定負載的導軌之產品。 負載可直接安裝，相當輕鬆。	已在作動器上安裝可固定負載的導軌之產品。 負載的安裝及本體的安裝輕鬆，降低可動部高度。



● 附加功能
各型備有「附調整旋鈕」「附電磁剎車」等附加功能。



將運轉資料設定在驅動器中，從上位選擇並執行運轉資料的機型。
可利用I/O、Modbus（RTU）／RS-485、FA網路進行與上位的連接與控制。

>>關於FLEX的詳細資料請看此處
