• 藉由彈簧固定電線，可減少30%的配線作業(與本公司舊款產品比較)，無需管理螺絲安裝的旋緊扭力。
• 一併記載DIN規格的端子No.。
![PYF[][]S / P2RF-[][]-S](/upload/product/omron/bot/omron_1868/picture.jpg)
PYF[][]S / P2RF-[][]-S
產品特色
MY型繼電器、G2R型繼電器用的 連接座新增免螺絲類型
無需鎖緊螺絲，簡化配線作業。
各端子皆可獨立插入2條電線。
端子配置的線圈側與接點側完全分離， 可整理配線的配置。
準備釋放桿、銘板（另售）。

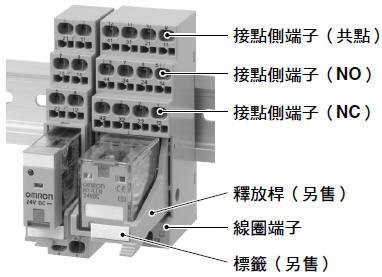

作業方便性極佳的構造
![PYF[][]S / P2RF-[][]-S 特長 5](/upload/product/omron/bot/omron_1868/180e138f1fc4482503eee66c173c515f.jpg)

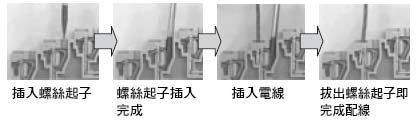

3個步驟即可完成配線
![PYF[][]S / P2RF-[][]-S 特長 6](/upload/product/omron/bot/omron_1868/ab1538334d21eee9d9966ad0ef24acc6.jpg)
連接座本體
| 適合機種的代表例 | 連接座 | |
|---|---|---|
| 型號 | ||
| MY2 | PYF08S | |
| MY4 | PYF14S | |
| G2R-1-S | P2RF-05-S | |
| G2R-2-S | P2RF-08-S | |
選購品（另售）
| 適合連接座 | 釋放桿 | 標籤 | 短路棒(被覆 ： 紅) | 短路棒(被覆 ： 藍) | ||
|---|---|---|---|---|---|---|
| 型號 | 型號 | 型號 | 型號 | |||
| PYF08S | PYCM-08S | R99-11 | PYDM-08SR | PYDM-08SB | ||
| PYF14S | PYCM-14S | PYDM-14SR | PYDM-14SB | |||
| P2RF-05-S | P2CM-S | P2RM-SR | P2RM-SB | |||
| P2RF-08-S | ||||||
標籤：100個裝
短路棒：50個裝
性能
連接座
PYF[][]S型
| 型號 | PYF08S | PYF14S | |
|---|---|---|---|
| 使用環境溫度 | -55～+70℃ | ||
| 使用環境濕度 | 5～85%RH | ||
| 連續通電電流 ＊ | 10A | 5A | |
| 耐電壓 | 同極接點端子間 | AC2,000V 1min | AC2,000V 1min |
| 異極接點端子間 | AC2,000V 1min | AC2,000V 1min | |
| 線圈接點端子間 | AC2,000V 1min | AC2,000V 1min | |
| 絶縁阻抗 | 1,000MΩ以上 | ||
| 質量(約) | 46g | 62g | |
P2RF-[][]-S型
| 型號 | P2RF-05-S | P2RF-08-S | |
|---|---|---|---|
| 使用環境溫度 | -40～+70℃ | ||
| 使用環境濕度 | 5～85%RH | ||
| 連続通電電流 | 10A | 5A | |
| 耐電壓 | 同極接點端子間 | AC1,000V 1min | AC1,000V 1min |
| 異極接點端子間 | ── | AC3,000V 1min | |
| 線圈接點端子間 | AC4,000V 1min | AC4,000V 1min | |
| 絶縁阻抗 | 1,000MΩ以上 | ||
| 質量(約) | 36g | 40g | |
連接座用選購品
短路棒
| 用途 | 適合連接座型號 | 型號 | 最大通電電流 | 使用環境溫度 | 使用環境濕度 |
|---|---|---|---|---|---|
| 線圈端子排列 | PYF08S | PYDM-08S□ | 10A | -40～70℃ | 5～85%Rh |
| PYF14S | PYDM-14S□ | 10A | -40～70℃ | 5～85%Rh |
國際規格認證額定
PYF[][]S型
| 安全標準 | 檔案編號 |
|---|---|
| VDE0627(EN61984) | Certificate No.40015509 |
| UL508(UL1059) | E87929 Vol.3 |
| CSA C22.2 No.14(CSA C22.2 No.158) | LR31928 |
P2RF-[][]-S型
| 安全標準 | 檔案編號 |
|---|---|
| VDE0627(EN61984) | Certificate No.40002313 |
| UL508(UL1059) | E87929 Vol.3 |
| CSA C22.2 No.14(CSA C22.2 No.158) | LR31928 |
（單位：mm）
連接座

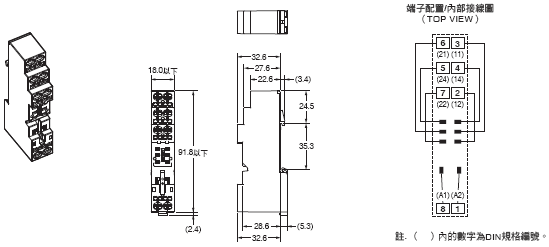

PYF08S型

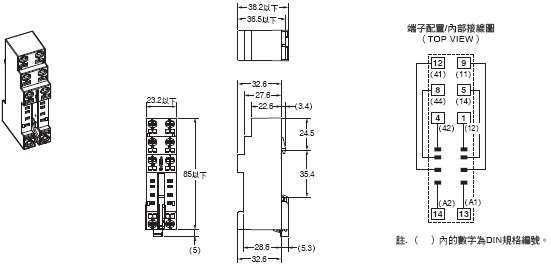

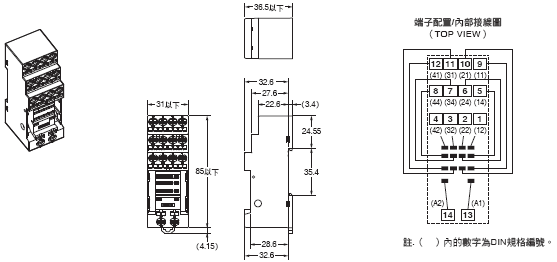

PYF14S型

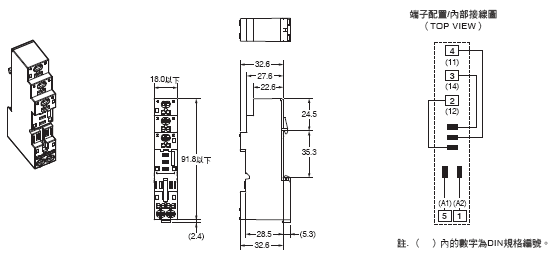

P2RF-05-S型
P2RF-08-S型
選購品（另售）

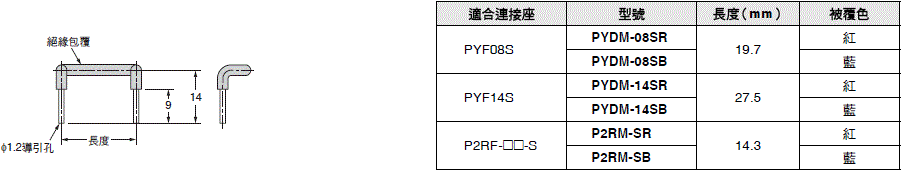

短路棒
註. 請用於繼電器線圈的連結配線。
釋放桿
PYCM-14S型
PYCM-08S型
P2CM-S型

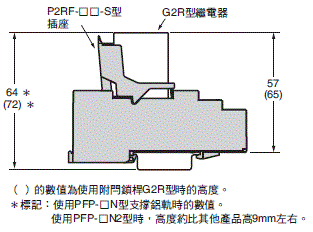

安裝高度
PYF08S型
PYF14S型
P2RF-[][]-S型
