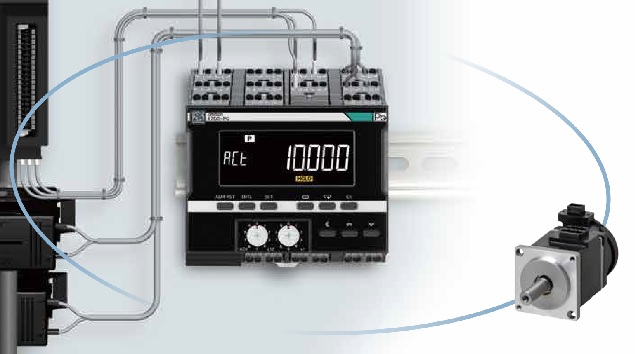

進階型馬達狀態監測器K7DD可高速地將馬達電流、電壓等電力品質數據化，同時可界定馬達設備之故障模式及部位。藉此，可實現到 目前為止不易界定異常、變速頻繁的馬達之即時狀態監測，而進行計劃性之維護活動。此外可將狀態監測器的各種參數設定程序簡單 化，導入效果立刻有感。
K7DD
產品特色
藉即時監測變速馬達狀態， 實現預測性維護
迄今為止難行的變速馬達之即時狀態監測， 實現預測性維護
K7DD可一面運轉，同時進行狀態監測，對計劃性維護做出貢獻
重點 ①
將專業人員的五感數位化，以掌握異常徵兆
生產現場不僅有感應馬達，也有許多伺服馬達在運轉，視馬達與負載的組合，存在各種故障模式，因此需要可全面捕捉變化的方法。K7DD 為了取代技術精熟人員以五感應對之異常徵兆察覺，而監測設備之電壓、電流等電力品質，儘早掌握該異常徵兆。在不以即時監測停止設備 下，進行狀態監測，而可切換為狀態基準維護。還能從所取得的各種電力品質資料捕捉其特徵，實現各種故障模式之界定。

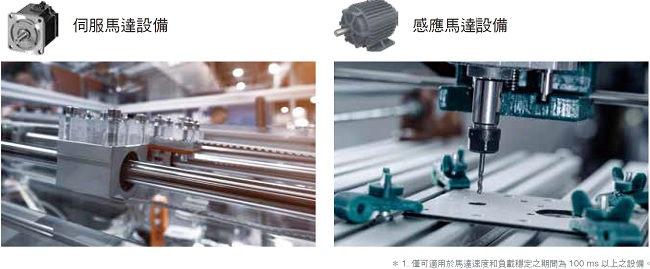

監測變速頻繁的伺服馬達及感應馬達
K7DD不僅可進行變速頻繁的伺服馬達設備之狀態監測，還可進行因工件高速移動而負載改變的感應馬達之狀態監測＊１。
亦可監測與馬達連接的負載端狀態。
1. 僅可適用於馬達速度和負載穩定之期間為 100 ms 以上之設備。

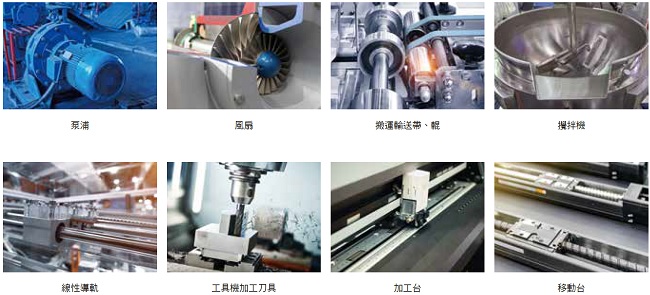

適用於各種裝置
K7DD適用於變速或負載會改變的馬達，因此亦能進行與馬達連接的各種負載端之狀態監測。
1台K7DD即可判別多種故障模式
馬達設備有各種故障的原因。K7DD設定後，將立即個別監測這些故障模式，並且依照狀況，建議維護人員採取以下動作。

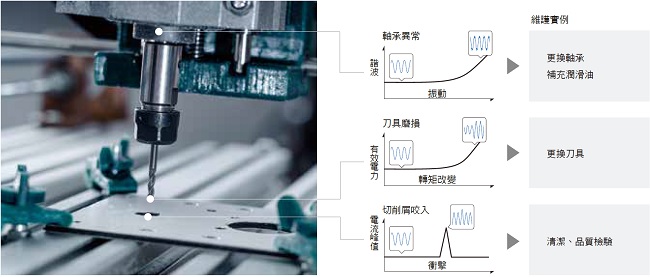

實現各種狀態監測應用
K7DD可從量測到的電壓及電流算出約400種特徵值＊1 ，來偵測多種特徵的異常。
K7DD用於工廠或設施的多種設備之計劃維護。
*1. 該數值係運算從馬達電源線所得的電流及電壓資料，而找出和馬達狀態變化的關聯。
*1. 該數值係運算從馬達電源線所得的電流及電壓資料，而找出和馬達狀態變化的關聯。
搭載高性能感測功能的高品質組件
進階型馬達狀態監測器K7DD實現高性能感測，且貼近維護現場的全新狀態監測。透過這些高速處理，實現了包含伺服馬達之多種馬達設備 的狀態監測。

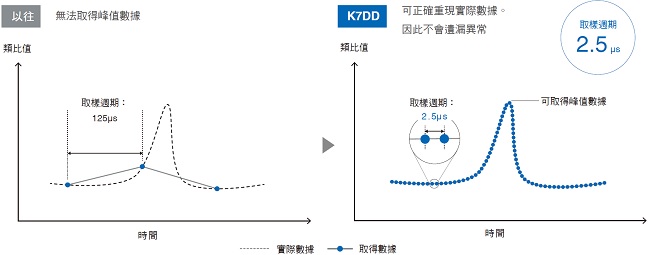

真實重現類比值
零遺漏/無偏差處理

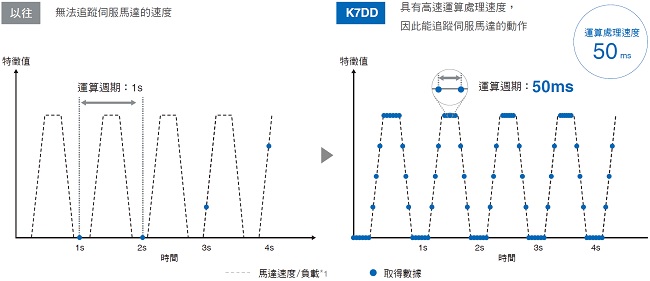

追蹤設備動作
可掌握到馬達設備的每一個細節

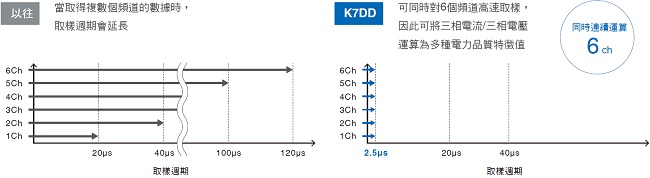

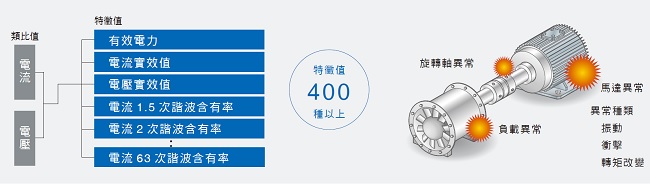

K7DD以2.5 μs同時對6個頻道取樣。以每50 ms的間隔運算三相電流/三相電壓，藉以找出高達約400種的特徵值。接著藉由選定所要監測 的對象之特徵值，並分別設定門檻值，來監測各種生產設備及裝置的多種故障模式。

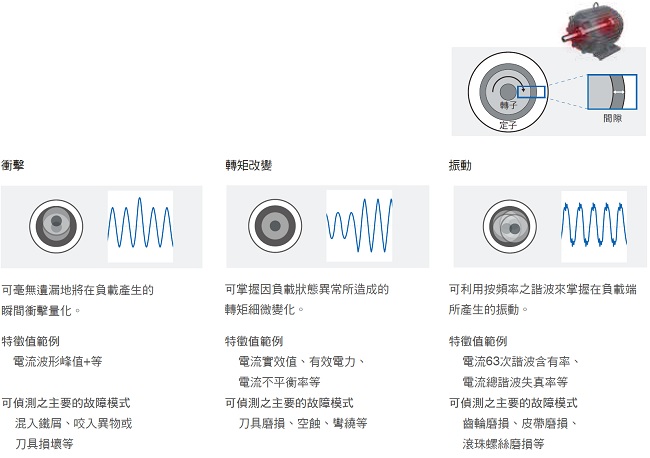

邏輯係可利用電力品質監測馬達設備的狀態變化
馬達設備(馬達及其負載)之異常經常會影響馬達的旋轉軸。因劣化引起的轉子與定子間之間隙或轉矩的變化顯現為電流電壓之變化，不同於正常地旋轉流暢之情形，因異常而旋轉不均時，波形會紊亂。

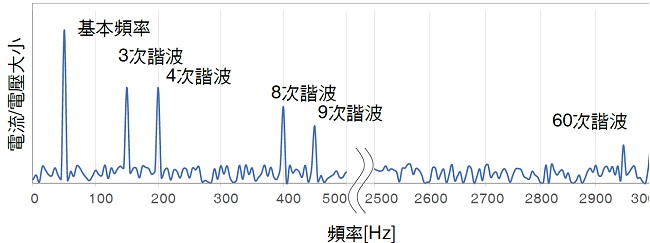

何謂諧波？
馬達之基本頻率的階次倍之頻率成分即稱為諧波。藉由 監測在馬達或負載端所發生的振動之各頻率的成分大小， 可得知在設備發生的故障模式或異常部位。 K7DD直到63次諧波為止，每0.5次即進行一次運算， 並將之量化。

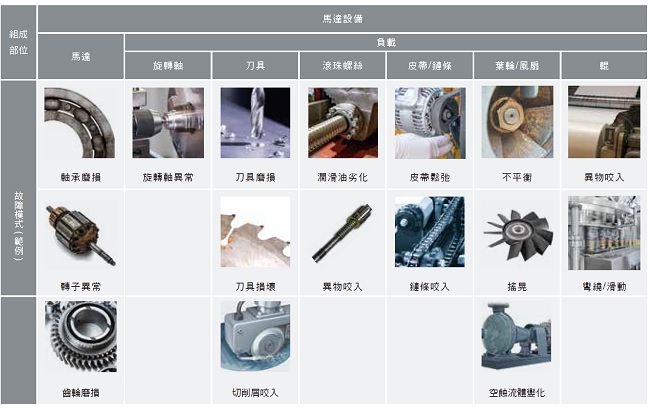

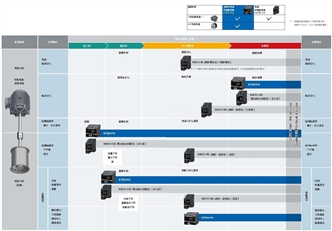

馬達劣化進展/故障模式對應表
OMRON以馬達為監測對象之狀態監測器有馬達狀態監測器K6CM及絕緣電阻監測器K7GE-MG。 由於各自所涵蓋的範圍及效果各有不同，請依客戶的裝置應用，區分使用。 K7DD可依故障模式及故障部位選擇有效的特徵值，因此可活用於故障部位之界定。
重點 ②
以現場完結開始的狀態監測

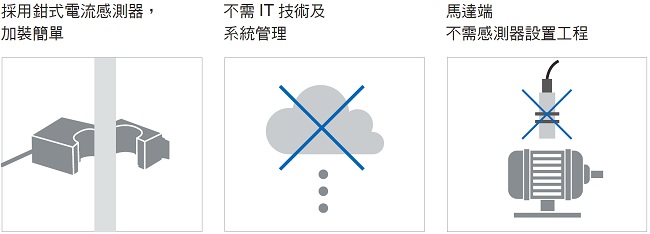

當活用雲端或資料伺服器等時，用以架構系統的技術及與IT管理員之合作不僅需要勞力，還需要對對象裝置之設置工程。 由於K7DD為維護現場完結型，而不需要學習新的技術，設置工時也少，而可輕鬆安裝。設置後，可從K7DD顯示畫面確認異常狀態。
由於現場即可完結，故不需要IT技術
公司內外的網路連接需要IT技術，相關部門也多，現場安裝費時。 由於K7DD本體可進行高度處理，故在現場就可使效果驗證完成。
註：為了按故障模式，設定監測，需要活用支援工具。P14
在控制盤內完結，因此加裝簡單
對設備之設置工程需要配線佈線或加工，對生產造成之影響無可避免。由於K7DD在控制盤內完成配線，而不需要對設備之設置工程。 以電力線監測特有的控制盤內完結系統，實現將生產影響抑制為最小限度之改裝翻新。
註：不易進行電壓配線時，亦可以單相電流的特徵值更簡單地驗證。 然而，可供計算的特徵值數量會變少，而可適用之應用數量會受限。
有助於現場迅速的維護
電晶體輸出可在異常時通報

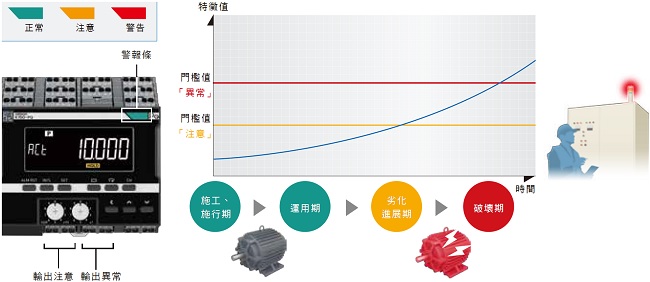

將監測中的馬達狀態分為綠色、黃色、紅色來顯示。由於異常程度一目瞭然，故在目視檢查時有所幫助。 還能輸出「注意」和「異常」狀態，亦能利用訊號燈等通知。

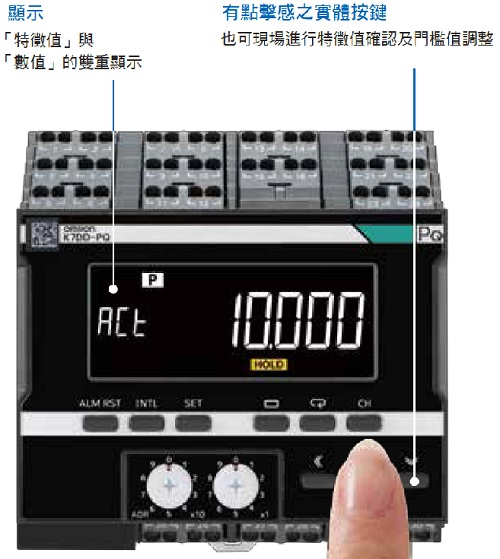

利用顯示畫面及實體按鍵， 可在現場進行確認、操作
可在現場確認多種特徵值及門檻值，維護之判斷可順利進行。
可視需要儲存數據
由於具備通訊功能，故可在任意時間點存入重要的特徵值。 (K7DD專用的支援工具可執行存入/監測/輸出為CSV檔。)
重點 ③
可降低效果驗證工時，創造精確的成果
藉算出50 ms之運算處理及超過400種之特徵值，可有效監測馬達之多種故障模式。 另一方面，要處理這些數據，需要非常高度的數據分析技術。K7DD藉支援這些分析，可迅速地建立設備之計劃性維護。

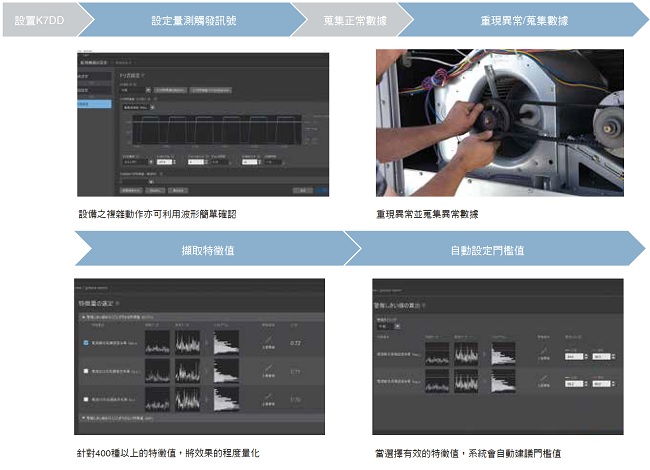

利用重現異常的方式，實現高精確度的狀態監測

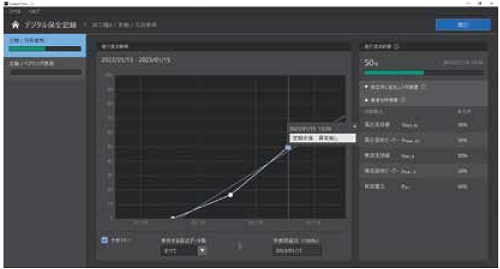

當可輕易地重現設備異常時，可活用K7DD專用的支援工具，在視覺上定量地進行效果驗證。
註：所揭示的支援工具之畫面有可能和實際畫面不同。

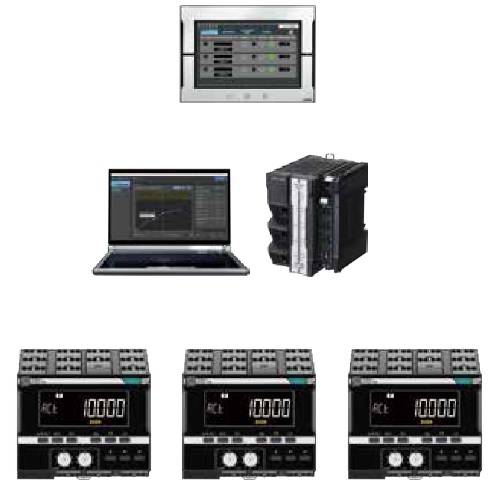

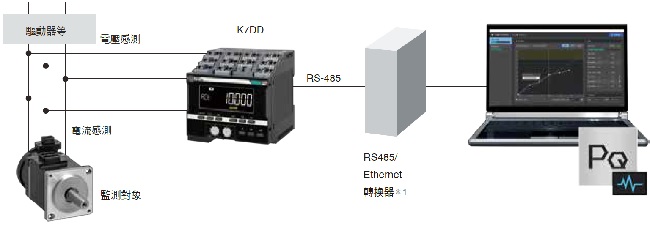

系統構成
＊1. 利用MOXA公司MGate MB3170確認動作。 註：K7DD專用支援工具可由OMRON首頁免費下載。
URL: https://www.fa.omron.co.jp/k7dd_tool
即使無法重現異常，亦可開始狀態監測
[以往]
無法重現異常狀態時，不易設定有效的特徵值或當時的門檻值。

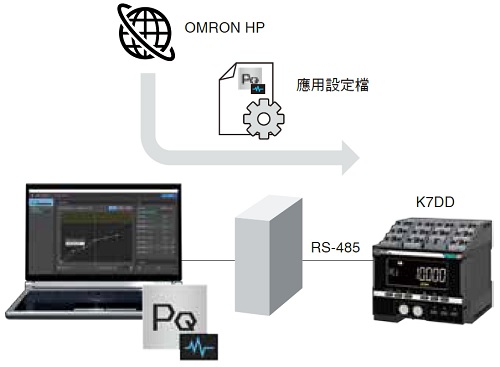

[K7DD] 利用應用設定檔，可大幅刪減驗證工時
OMRON以透過現場驗證所累積的知識為基礎，所提供的檔案按 各故障模式，記錄下易有效果的特徵值及作為參考之門檻值的設定 方法。從OMRON HP下載後，可經由K7DD專用支援工具，寫入 K7DD本體。
註：應用設定檔的陣容會隨時擴增。
URL: https://www.fa.omron.co.jp/k7dd_tool
邁向高度分析/狀態基準維護
搭載可個別管理故障模式的功能。 可真實地透過數位方式為定期維護的結果建立關聯 性，藉以累積維護知識。嘗試邁向異常狀態的進展 程度、達標預測等狀態基準維護的各種功能。
商品介紹
IoT產線狀態預測系統配置
OMRON的狀態監測設備可用於任何場景，從現場獨立使用到整個工廠的遠端監控。我們將介紹每個操作影像及其系統配置。
「新三現主義」維護創新解決方案
創新維護解決方案概念介紹
型號構成

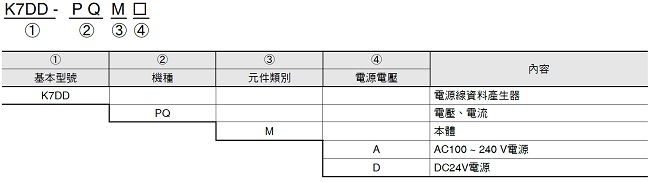

型號基準
種類
K7DD
| 電源電壓 | 型號 |
|---|---|
| AC100 ~ 240V | K7DD-PQMA |
| DC24V | K7DD-PQMD |
CT (另售)
| 額定一次側電流 | 型號 | 型號(適用UL認證) |
|---|---|---|
| 5 A | K6CM-CICB005 | K6CM-CICB005-C |
| 25 A | K6CM-CICB025 | K6CM-CICB025-C |
| 100 A | K6CM-CICB100 | K6CM-CICB100-C |
| 200 A | K6CM-CICB200 | K6CM-CICB200-C |
| 400 A | K6CM-CICB400 | K6CM-CICB400-C |
註1. CT附有連接用纜線。
註2. K7DD型與型號末端為「-C」的CT成組地取得了UL認證。若設備需要UL認證，請選擇型號末端為「-C」的CT。
註3. K7DD型的CT輸入端子可和專用CT的任一個極性相連接。
註2. K7DD型與型號末端為「-C」的CT成組地取得了UL認證。若設備需要UL認證，請選擇型號末端為「-C」的CT。
註3. K7DD型的CT輸入端子可和專用CT的任一個極性相連接。
選購品(另售)
| 支撐軌道 | 型號 |
|---|---|
 |
PFP-100N |
| PFP-50N |
| End plate | 型號 |
|---|---|
 |
PFP-M |
額定/性能
| 規格項目 | 規格 | |
|---|---|---|
| 操作電源 | 電源電壓、頻率 | K7DD-PQMA：AC100-240V 50/60Hz K7DD-PQMD：DC24V |
| 容許電源電壓變動範圍 | 額定電源電壓的85 ~ 110% | |
| 容許電源頻率 | 45 ~ 65Hz | |
| 消耗電力 | K7DD-PQMA：15.7VA以下(AC100 ~ 240V) | |
| K7DD-PQMD：5.2W以下(DC24V) | ||
| 建議保險絲(外接) | T2A時差高遮斷容量 | |
| 使用環境溫度 | -10 ~ 55°C (但不可結露或結冰) | |
| 使用環境濕度 | 25 ~ 85%RH (但不可結露) | |
| 保存溫度 | -20 ~ 65°C (但不可結露或結冰) | |
| 高度 | 2000m以下 | |
| 絕緣電阻 | 20MΩ以上 所有電源端子及所有其他端子、所有端子及外殼、 (所有通訊端子 + 所有觸發訊號輸入端子 + 所有警報輸出端子)及所有其他端子、 (所有電壓輸入端子 + 所有CT輸入端子)及所有其他端子 |
|
| 耐電壓 | AC2000V 1分鐘 所有電源端子及所有其他端子、所有端子及外殼、 (所有通訊端子 + 所有觸發訊號輸入端子 + 所有警報輸出端子)及所有其他端子、 (所有電壓輸入端子 + 所有CT輸入端子)及所有其他端子 |
|
| 耐振動 | 振動頻率10 ~ 55 Hz、半振幅0.35 mm、加速度50 m/s2、X/Y/Z各方向5 min ×10掃描 | |
| 耐衝擊 | 100 m/s2 3軸6方向 各3次 | |
| 保護構造 | IP20 | |
| 端子台形狀 | Push-In Plus | |
| 外殼顏色 | 黑(孟塞爾N1.5) | |
| 安裝 | 鋁軌 | |
| 重量 | 約360g | |
| 配線材 | 線種 | 單線/絞合線 |
| 線材 | 銅 | |
| 建議電線 | 0.25 ~ 1.5mm2 AWG24 ~ AWG16 |
|
| 護套剝離量 (未使用套筒端子時) |
8mm＊、10mm、12mm ＊未使用套筒端子時 | |
| 設置環境 | 操作電源：EN/IEC61010-1 污染度2、過電壓類別II | |
| 測量電路：EN/IEC61010-2-030 污染度2、CATII 600V或CATIII 300V | ||
| 電磁環境 | EN/IEC61326-1 Industrial electromagnetic environment | |
| 安全規格 | UL61010-1、韓國電波法(KS C 9610-6-2、KS C 9811)、RCM、UKCA | |
測量規格
| 規格項目 | 規格 | 規定條件 | |
|---|---|---|---|
| 輸入容許範圍 (可顯示範圍) |
電流 | 5A範圍 ：0.275 ~ 5.5A 25A範圍 ：1.375 ~ 27.5A 100A範圍：5.5 ~ 110.0A 200A範圍：11.0 ~ 220.0A 400A範圍：22.0 ~ 440.0A |
• 在正弦波，以實效值規定 • 驅動頻率在容許範圍內 |
| 電壓 | 150V範圍：8.3 ~ 165.0V 300V範圍：16.5 ~ 330.0V 600V範圍：33.0 ~ 660.0V |
||
| 驅動頻率 | 40 ~ 250Hz | 正弦波或單次諧波含有率為20%以下 | |
| 輸入額定值 (量測精度保證範圍) |
電流 | 5A範圍 ：1.0. ~ 5.0A 25A範圍 ：5.0 ~ 25.0A 100A範圍：25.0 ~ 100.0A 200A範圍：100.0 ~ 200.0A 400A範圍：200.0 ~ 400.0A |
• 在正弦波，以實效值規定 • 驅動頻率在容許範圍內 |
| 電壓 | 150V範圍：75.0 ~ 150.0V 300V範圍：150.0 ~ 300.0V 600V範圍：300.0 ~ 600.0V |
• 在正弦波，以實效值規定 • 驅動頻率在容許範圍內 |
|
| 驅動頻率 | 45 ~ 245Hz | 在正弦波 | |
| 量測精度 (環境溫度10 ~ 30°C) |
電流 | 絕對精度：± 0.5%FS ± 1digit 反復精度：± 1%rdg ± 1digit |
• 不包含CT精度之偏差 • 驅動頻率在額定範圍內 |
| 電壓 | 絕對精度：± 0.5%FS ± 1digit 反復精度：± 1%rdg ± 1digit |
驅動頻率在額定範圍內 | |
| 有效/無效電力 | 絕對精度：±2%FS±1digit 反復精度：±1%rdg±1digit |
• 有效電力：在功率因數為0.5 ~ 1條件下 • 無效電力：在功率因數為0 ~ 0.5條件下 • 驅動頻率在額定範圍內 |
|
| 驅動頻率 | 絕對精度：±0.5%FS±1digit 反復精度：±1%rdg±1digit |
在正弦波 | |
量測對象

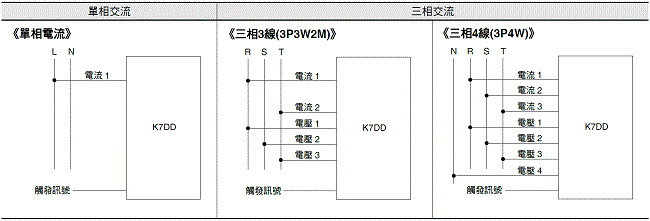

可量測驅動馬達或閥等量測對象之電源線的電壓、電流，或僅量測電流。
按電源之相線形式，有3種接線方式。
可供計算的特徵值清單
| 名稱 | 單相電流 | 3P3W2M | 3P4W | |
|---|---|---|---|---|
| 電壓 | 實效值 | --- | 〇 | 〇 |
| 基本波振幅 | --- | 〇 | 〇 | |
| 波形峰值+ | --- | 〇 | 〇 | |
| 波形峰值- | --- | 〇 | 〇 | |
| 總諧波失真率 | --- | 〇 | 〇 | |
| 不平衡率 | --- | 〇 | 〇 | |
| 電流 | 實效值 | 〇 | 〇 | 〇 |
| 基本波振幅 | 〇 | 〇 | 〇 | |
| 波形峰值+ | 〇 | 〇 | 〇 | |
| 波形峰值- | 〇 | 〇 | 〇 | |
| 總諧波失真率 | 〇 | 〇 | 〇 | |
| 不平衡率 | --- | 〇 | 〇 | |
| 電力 | 有效 | --- | 〇 | 〇 |
| 無效 | --- | 〇 | 〇 | |
| 視在功率 | --- | 〇 | 〇 | |
| 功率因數 | --- | 〇 | 〇 | |
| 諧波 | 諧波電流含有率 | 〇 | 〇 | 〇 |
| 頻率 | 〇 | 〇 | 〇 | |
搭配支援工具時，可確認上述所有特徵值。
僅本體即可確認的量測值如下。電壓實效值、電流實效值、電壓基本波振幅、電流基本波振幅、有效電力、功率因數、頻率電壓總諧波失真率、電流總諧波失真率
觸發訊號輸入端子的輸入規格
| 規格項目 | 規格 |
|---|---|
| 輸入類型 | 無電壓有接點、開路集極兩者皆可。 |
| 短路時殘留電壓 | 1.5V以下 |
| 開放時漏電流 | 0.1 mA以下 |
| 短路時通電電流 | 約7 mA |
| 最短檢測時間 | ON/OFF至少都要持續50ms以上才會視為有效輸入接收。 |
電晶體輸出端子的輸出規格
| 規格項目 | 規格 | |
|---|---|---|
| 電晶體輸出 (警報輸出、 異常時輸出) |
接點構成 | NPN開路集極 |
| 額定電壓 | DC24V (最大電壓：DC26.4V) | |
| 最大電流 | 50mA | |
| OFF時漏電流 | 0.1mA以下 | |
| ON時殘留電壓 | 1.5V以下 | |
通訊規格 CT
| 規格項目 | 規格 | |
|---|---|---|
| RS-485通訊1 RS-485通訊2 |
傳送路徑連接 | RS-485：多點 |
| 通訊方式 | RS-485 (雙線式半雙工) | |
| 纜線長度 | 通訊速度115.2 kbps以下：總長度最長可達500m (遮蔽雙絞線纜線) 通訊速度230.4 kbps：總長度最長可達200m (遮蔽雙絞線纜線) |
|
| 通訊協定 | Modbus RTU | |
| 通訊速度 | 9.6kbps/19.2kbps/38.4kbps/57.6kbps/115.2kbps/230.4kbps | |
| 通訊資料長度 | 固定8 bit | |
| 通訊停止位元 | 固定1 bit (通訊同位為偶數/奇數) 固定2 bit (無通訊同位) |
|
| 連接型態 | 1：1或1：N | |
| 最大連接台數 | 32台(包含上位機器) | |
| 通訊同位 | 無/偶數/奇數 | |
| 傳送等待時間 | 0 ~ 99ms | |
CT額定值/性能 ＊1
| 型號 | K6CM- CICB005(-C) |
K6CM- CICB025(-C) |
K6CM- CICB100(-C) |
K6CM- CICB200(-C) |
K6CM- CICB400(-C) |
|---|---|---|---|---|---|
| 構造 | 室內分離式 | ||||
| 一次側額定電流 | 5 A | 25 A | 100 A | 200 A | 400 A |
| 額定電壓 | AC600V | ||||
| 二次線圈 | 3000轉 | 6000轉 | |||
| 絕緣電阻 | 輸出端子與外殼之間：50MΩ以上 | ||||
| 耐電壓 | 輸出端子與外殼之間：2000VAC 1 min | ||||
| 保護元件 | 7.5V 夾鉗元件 | ||||
| 容許裝卸次數 | 100次 | ||||
| 可裝設的電線徑 ＊2 |
φ7.9mm以下 | φ9.5mm以下 | φ14.5mm以下 | φ24.0mm以下 | φ35.5mm以下 |
| 使用溫度溼度範圍 | -20 ~ +60°C 25 ~ 85%RH (但不可結露或結冰) | ||||
| 保存溫度溼度範圍 | -30 ~ +65°C 25 ~ 85%RH (但不可結露或結冰) | ||||
| 附屬纜線長度 | 2.9 m | ||||
| 附屬纜線端子 | 本體端：套筒端子、CT端：圓形端子 | ||||
| 保護構造 | IP20 | ||||
＊1. 如要適於UL認證，請參閱「安全規格適用」。
＊2. 使用扁平纜線之際，請參閱符合CT的外觀尺寸圖後，使用徑較大的CT。不過，請在CT之額定電流的範圍內使用。
＊2. 使用扁平纜線之際，請參閱符合CT的外觀尺寸圖後，使用徑較大的CT。不過，請在CT之額定電流的範圍內使用。

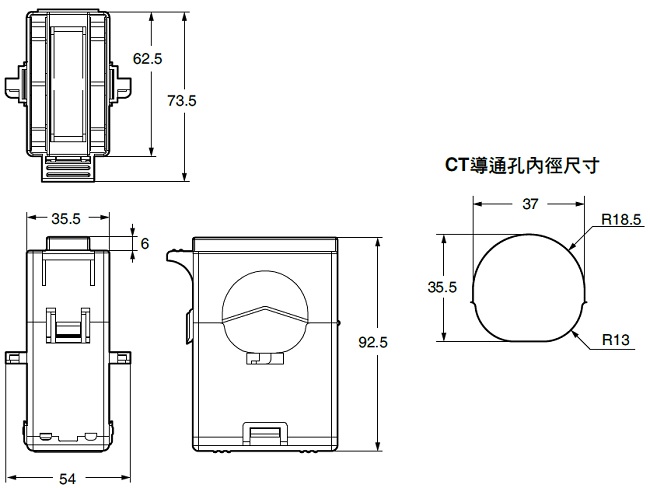

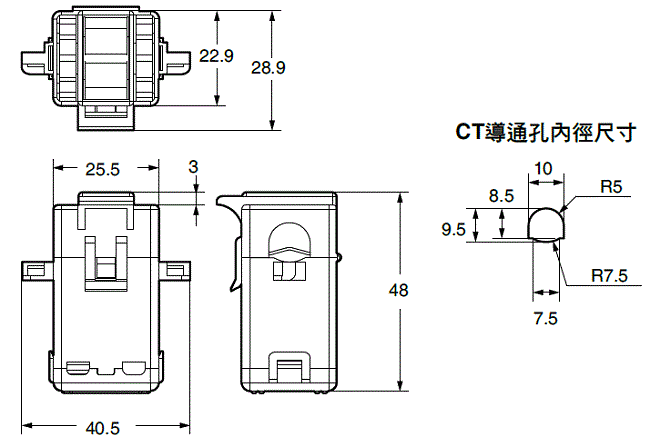

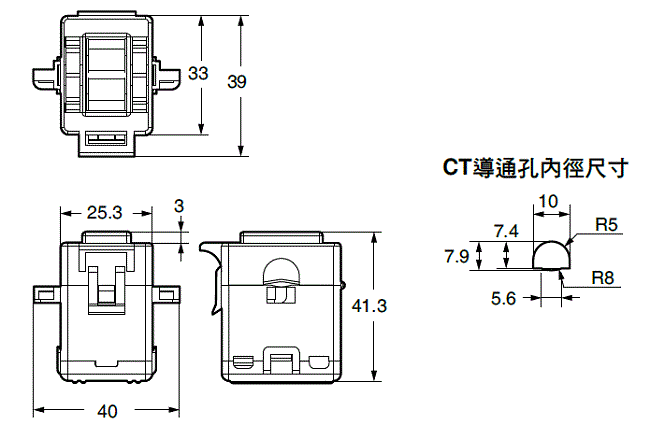

（單位：mm）

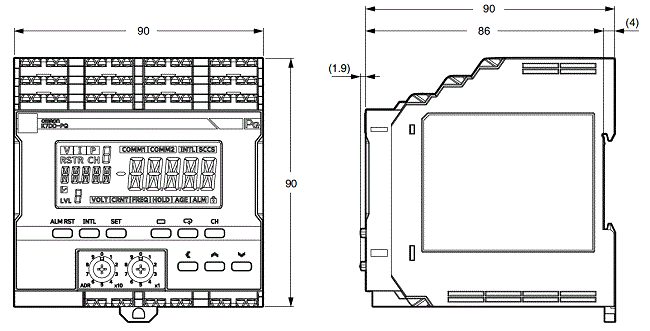

K7DD型

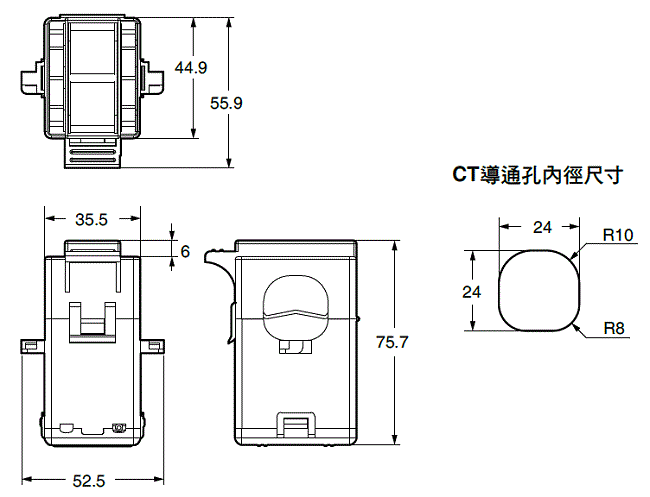

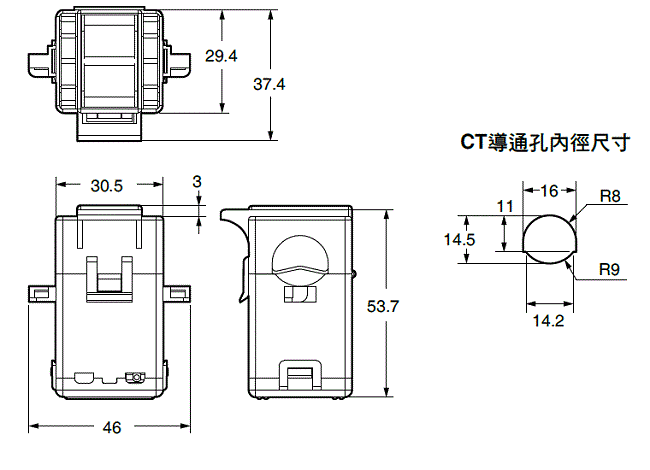

專用CT (變流器)
K6CM-CICB005-C
K6CM-CICB005
K6CM-CICB025-C
K6CM-CICB025
K6CM-CICB100-C
K6CM-CICB100
K6CM-CICB200-C
K6CM-CICB200
K6CM-CICB400-C
K6CM-CICB400

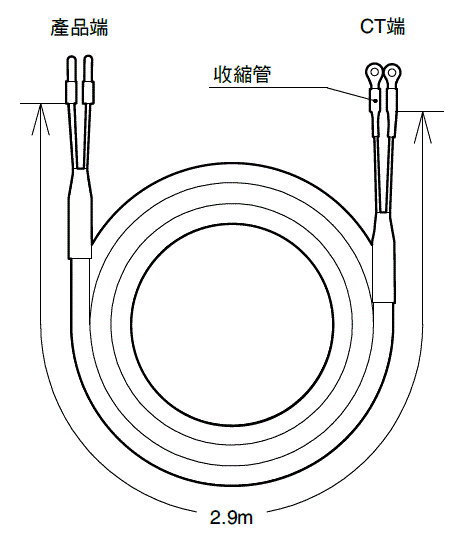

CT附屬纜線 ＊
＊CT附屬纜線安裝於CT上。
註1. 在專用CT型號之最後的「-C」為應用於UL認證之型號。若不需要UL認證，則為無「-C」的型號。額定值和性能相同。
註2. 如要使專用CT適於UL認證，請參閱「安全規格適用」(型錄第32頁)。
註3. K7DD型的CT輸入端子可和專用CT的任一個極性相連接。
註2. 如要使專用CT適於UL認證，請參閱「安全規格適用」(型錄第32頁)。
註3. K7DD型的CT輸入端子可和專用CT的任一個極性相連接。

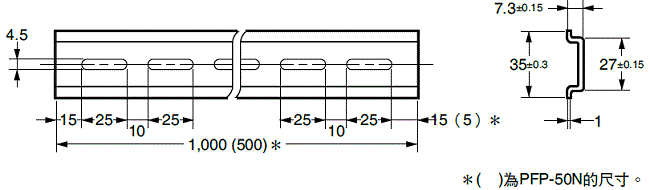

鋁軌安裝用品(另售)
支撐軌道
PFP-100N
PFP-50N

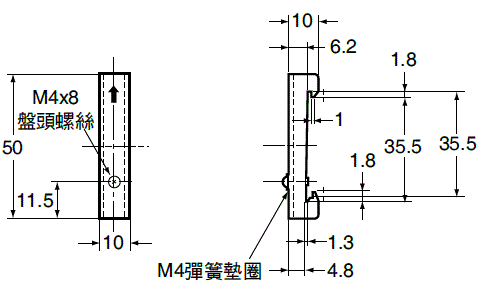

End Plate
PFP-M
