（例如：可將輸入資料轉換成任意值的scaling功能；可與事先設定的資料上限值、下限值作比較運算的比較功能；藉由溫度、測定時間的運算來換算裝置及感測器熱量的積分功能等）
CRT1-TS04T / TS04P
產品特色
利用CompoNet高速傳送溫度資料！搭載充實的智慧功能！
熱電偶輸入型與測溫電阻輸入型一應俱全。
可設定節點位址、輸入種類等子局模組的全部SW （免工具）。
端子台採用裝卸方式，無須拆下配線即可輕鬆進行維修。
子局模組本體安裝智慧功能，實現免階梯圖程式及提高維修性。
搭載感測器斷線檢測功能，減少配線失誤等。
種類
| 名稱 | 規格 | 型號 | ||
|---|---|---|---|---|
| 輸入/輸出 | 點數 | 規格 | ||
| 溫度輸入子局模組 | 熱電偶輸入 | 4 | (可切換R、S、K、J、T、E、B、N、L、U、W、PL2) | CRT1-TS04T |
| 測溫電阻輸入 | PT100(-200～+850℃)、 PT100(可切換-200～+200℃) |
CRT1-TS04P | ||
一般規格
| 項目 | 規格、性能 |
|---|---|
| 通訊電源電壓 | DC14～26.4V |
| I/O電源電壓 ＊1 | DC20.4～26.4V(DC24V -15～+10%) |
| 抗干擾性 | 遵循IEC61000-4-4 2kV (電源線) |
| 耐振動 | 10～60Hz 重複振幅0.7mm、60～150Hz 50m/s2X、Y、Z各方向80min |
| 耐衝擊 | 150m/s2(3軸6向各3次) |
| 耐電壓 | AC500V(隔離迴路之間) |
| 絕緣阻抗 | 20MΩ以上(隔離迴路之間) |
| 使用環境溫度 | -10～+55℃ |
| 使用環境濕度 | 25～85%(不可結露) |
| 使用環境氣體 | 不應有腐蝕性氣體 |
| 保存溫度 | -25～+65℃ |
| 保存濕度 | 25～85%(不可結露) |
| 端子台螺絲的鎖合扭力 ＊2 | M3 (接線螺絲) ： 0.5N·m M3 (安裝螺絲) ： 0.5N·m |
| 安裝方法 | 利用DIN35mm鋁軌、M4螺絲或安裝金具來安裝(依機種而異) |
＊2. 僅安裝了螺絲式端子台的子局模組
性能規格
| 型號 | CRT1-TS04T | CRT1-TS04P | |||
|---|---|---|---|---|---|
| 輸入種類 | 可切換R、S、K、J、T、E、B、N、L、U、W、PL2 CX-Integrator設定時：輸入接點可個別設定 指撥開關設定時：4點一起設定 |
PT100 (-200～+850℃)、PT100 (-200～+200℃)可切換CX-Integrator設定時： 輸入接點可個別設定指撥開關設定時：4點一起設定 |
|||
| 顯示精度 | (以指示值的±0.3%與±1℃ 中較大值為準) ±1位數以下例外規定如下。 | 在輸入範圍-200～+850℃ 下使用時： (以指示值的±0.3%與±0.8℃ 中較大值為準) ±1位數以下 在輸入範圍-200～+200℃ 下使用時： (以指示值的±0.3%與±0.5℃ 中較大值為準) ±1位數以下 |
|||
| 輸入種類 | 輸入精度 | ||||
| K、T、N的-100℃以下 | ±2℃±1位數以下 | ||||
| U、L | ±2℃±1位數以下 | ||||
| R、S的200℃以下 | ±3℃±1位數以下 | ||||
| B的400℃以下 | 無規定 | ||||
| W | ±0.3%與±3℃之大者 ±1位數以下 |
||||
| PL2 | ±0.3%與±2℃之大者 ±1位數以下 |
||||
| 轉換週期 | 250ms/4點 | ||||
|
溫度轉換 資料 |
二進制資料(16進制4位數，1/100顯示時為16進制8位數) | ||||
| 絕緣方式 | 輸入與通訊線路間：光耦合器(Photo coupler)絕緣 各溫度輸入訊號間：光耦合器(Photo coupler)絕緣 |
||||
| 安裝方式 | 安裝DIN35mm鋁軌 | ||||
|
通訊電源 消耗電流 |
75mA以下(電源電壓DC24V時) 110mA以下(電源電壓DC14V時) |
75mA以下(電源電壓DC24V時) 110mA以下(電源電壓DC14V時) |
|||
| 重量 | 148g以下 | 147g以下 | |||
以安裝方向規定精度
請注意， 因為CRT1-TS04T型中， 端子台上附屬了冷接點補償器， 所以僅模組部進行更換時，
輸入精度依如下的安裝方向而異。
| 安裝方向 | 輸入精度 | |||
|---|---|---|---|---|
| 正面安裝 | 如性能規格的顯示精度 | |||
| 上述以外的安裝方向時 | 以指示值的±0.3%、或±2℃ 中較大值為準±1位數以下。 例外規定如以下所示。 |
|||
| 輸入種類 | 輸入精度 | |||
| K、T、N的-100℃以下 | ±3℃±1位數以下 | |||
| U、L | ±3℃±1位數以下 | |||
| R、S的200℃以下 | ±4℃±1位數以下 | |||
| B的400℃以下 | 無規定 | |||
| W | ±0.3%與±4℃之大者 ±1位數以下 |
|||
| PL2 | ±0.3%與±3℃之大者 | |||

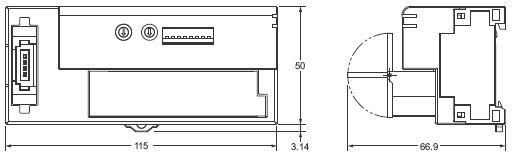

（單位：mm）
CRT1-TS04T型
CRT1-TS04P型
