| 名稱 | 規格 | 型號 | |
|---|---|---|---|
| 類比I/O子局 ＊ | 類比輸入 | 4點 | CRT1-AD04 |
| 類比輸出 | 2點 | CRT1-DA02 | |
CRT1-AD04 / DA02
產品特色
智慧轉換！智慧運算！簡單且聰明的類比子局模組
藉由使用比例功能等運算功能，可進行與數位控制電錶同樣的類比處理。
藉由使用微分/積分功能，可進行設備異常徵兆及沿用等類比累計處理。
藉由使用使用者校正功能可進行輸入值（或輸出值）的「偏差」修正。
只須設定開關，即可輕鬆變更輸入（或輸出）範圍。
＊ 端子台轉接頭：備有隨附DCN4-TB4型的型號。請在型號末尾加（-B）。
一般規格
| 項目 | 規格、性能 |
|---|---|
| 通訊電源電壓 | DC14～26.4V |
| I/O電源電壓 ＊1 | DC20.4～26.4V(DC24V -15～+10%) |
| 抗干擾性 | 遵循IEC61000-4-4 2kV (電源線) |
| 耐振動 | 10～60Hz 重複振幅0.7mm、60～150Hz 50m/s2 X、Y、Z各方向80min |
| 耐衝擊 | 150m/s2(3軸6向各3次) |
| 耐電壓 | AC500V (隔離迴路之間) |
| 絕緣阻抗 | 20MΩ以上(隔離迴路之間) |
| 使用環境溫度 | -10～+55℃ |
| 使用環境濕度 | 25～85%(不可結露) |
| 使用環境氣體 | 不應有腐蝕性氣體 |
| 保存溫度 | -25～+65℃ |
| 保存濕度 | 25～85%(不可結露) |
| 端子台螺絲的鎖合扭力 ＊2 | M3 (接線螺絲) ： 0.5N·m M3 (安裝螺絲) ： 0.5N·m |
| 安裝方法 | 利用DIN35mm鋁軌、M4螺絲或安裝金具來安裝(依機種而異) |
＊1. 在CRT1-VAD04S型中記載為「感測器電源」。
＊2. 僅安裝了螺絲式端子台的子局模組
輸入部規格
| 型號 | CRT1-AD04 | ||
|---|---|---|---|
| 規格 | 電壓輸入 | 電流輸入 | |
| 輸入範圍(訊號) | 0～5V 1～5V 0～10V -10～+10V |
0～20mA 4～20mA |
|
| 最大訊號輸入 | ±15V | ±30mA | |
| 輸入阻抗 | 1MΩ以上 | 約250Ω | |
| 解析度 | 1/6000(滿刻度) | ||
| 整體精度 | 25℃ | ±0.3%FS | ±0.4%FS |
| -10～+55℃ | ±0.6%FS | ±0.8%FS | |
| 轉換週期 | 1ms/點 | ||
| AD轉換資料 | ±10V以外 滿刻度： 0000～1770Hex(0～6000) ±10V 滿刻度： F448～0BB8Hex(-3000～+3000) AD轉換的範圍為範圍±5%FS |
||
| 絕緣方式 | 光耦合器絕緣(輸入與通訊線路間) 但是，各輸入訊號間非絕緣 |
||
| 安裝方法 | 鋁軌安裝 | ||
| 饋電型 | 多饋電型 | ||
| 通訊電源消耗電流 | 110mA以下(電源電壓 DC24V時) 175mA以下(電源電壓 DC14V時) |
||
| 重量 | 153g | ||
輸出部規格
| 型號 | CRT1-DA02 | ||
|---|---|---|---|
| 規格 | 電壓輸出 | 電流輸出 | |
| 輸出範圍(訊號) | 0～5V 1～5V 0～10V -10～+10V |
0～20mA 4～20mA |
|
| 外部輸出容許負載阻抗 | 1kΩ以上 | 600Ω以下 | |
| 解析度 | 1/6000(滿刻度) | ||
| 整體精度 | 25℃ | ±0.4%FS | ±0.4%FS ＊ |
| -10～+55℃ | ±0.8%FS | ±0.8%FS ＊ | |
| 轉換週期 | 2ms/2點 | ||
| DA轉換資料 | ±10V以外 滿刻度： 0000～1770Hex(0～6000) ±10V 滿刻度： F448～0BB8Hex(-3000～+3000) AD轉換的範圍為範圍±5%FS |
||
| 絕緣方式 | 光耦合器絕緣(輸入與通訊線路間) 但是，各輸入訊號間非絕緣 |
||
| 安裝方法 | 鋁軌安裝 | ||
| 饋電型 | 多饋電型 | ||
| 通訊電源消耗電流 | 125mA以下(電源電壓 DC24V時) 205mA以下(電源電壓 DC14V時) |
||
| 重量 | 155g | ||
＊ 0～20mA模式在0.2mA以下時不保證精度。

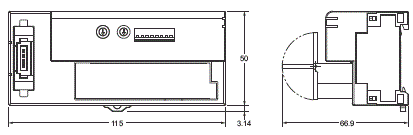

（單位：mm）
CRT1-AD04型
CRT1-DA02型
